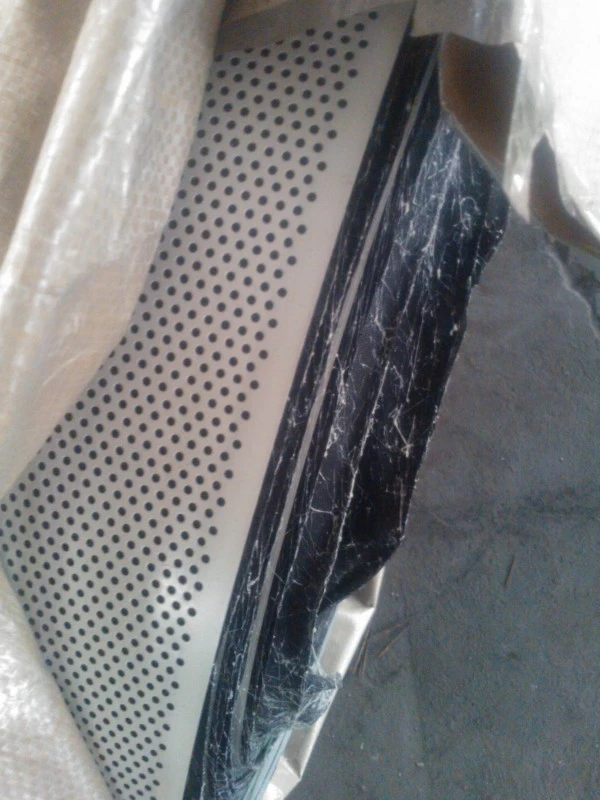

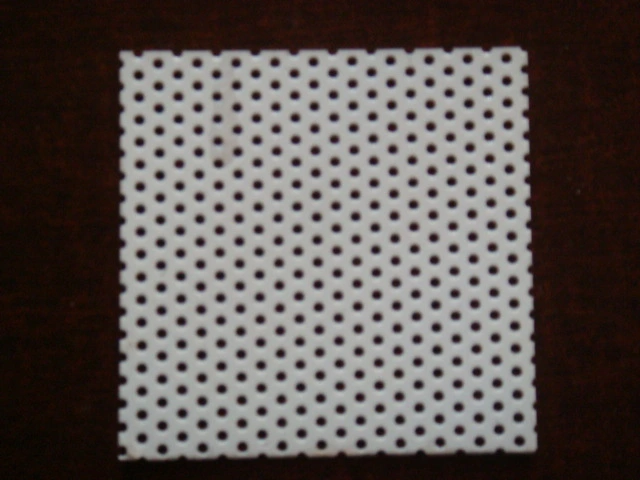

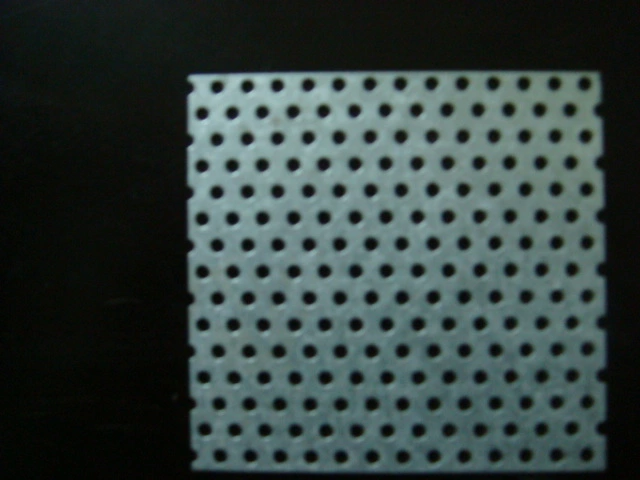

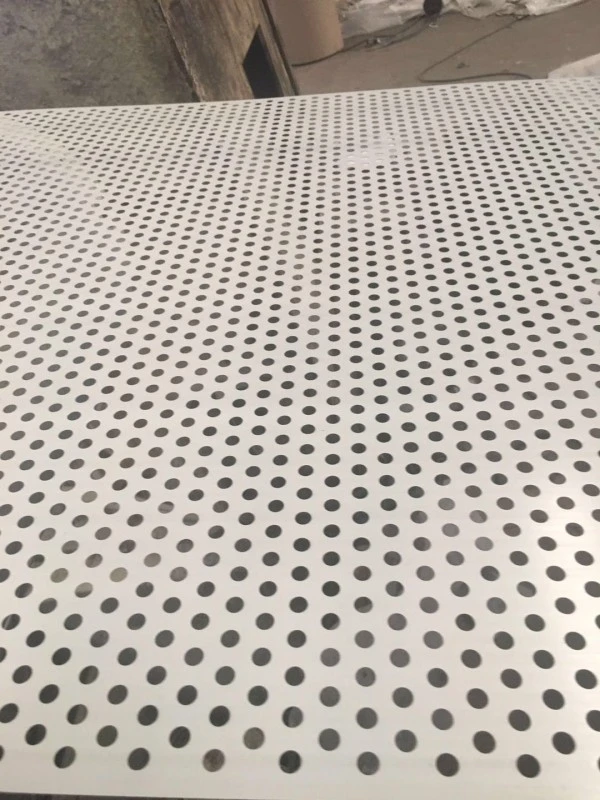

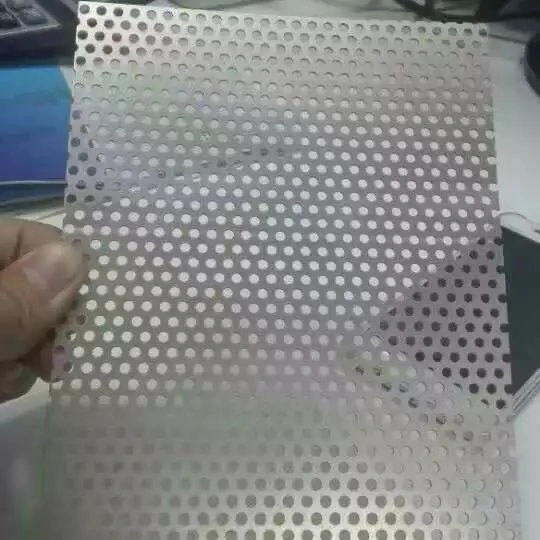

カラースチール穴あきシート

有孔パネルまたは有孔メッシュとしても知られる有孔金属シートは、金属シートに穴パターンを打ち抜くことによって製造されます。千房建材は、寸法精度と材料トレーサビリティに重点を置き、建築、音響、産業用途向けにこれらの製品を供給しています。

ベース材料の選択は、動作環境と性能要件によって異なります。一般的に次の 3 つの材料グループが使用されます。

304 ステンレス鋼:屋外および化学的に攻撃的な環境に適した耐食性を提供します。代表的なサンプルは、ASTM B117 条件下で 1000 時間の塩水噴霧試験を行った後でも錆びないことが示されました。実際の性能は、表面仕上げとエッジ処理によって決まります。

アルミニウム合金 (例: 6061):低密度 (約 2.7 g/cm3) と優れた強度を兼ね備えています。この材料は、表面の耐久性と外観を向上させるために、陽極酸化または粉体塗装が可能です。

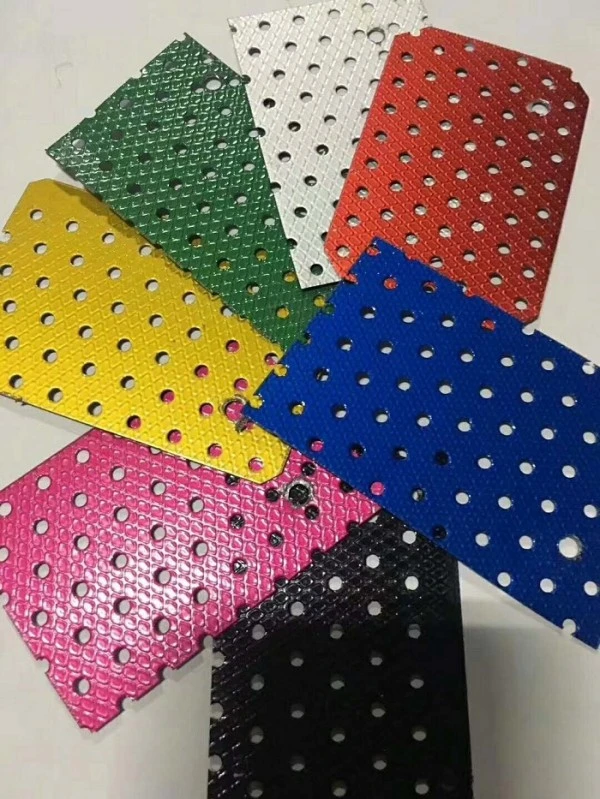

Q235 亜鉛メッキまたはカラーコーティングされたスチール:一般建築および産業用途向けの経済的なオプションです。表面保護は通常、溶融亜鉛メッキとそれに続く静電粉体塗装によって行われます。

製造工程と寸法範囲

高速 CNC パンチング装置により、円形、四角形、長穴、六角形、十字形、鱗形、梅の花形など、20 を超える穿孔パターンが生成されます。このプロセスにより、穴の直径、間隔、開口率を正確に制御できます。

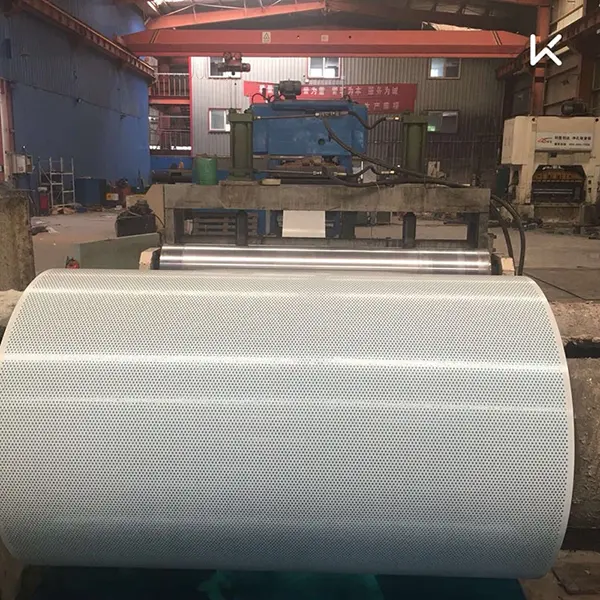

平板は厚さ 0.1 mm ～ 15 mm、穴径 0.1 mm ～ 200 mm で製造できます。コイル状シートの厚さは 0.2 mm ～ 1.5 mm、最大幅は 1250 mm、穴の直径は 0.5 mm ～ 10 mm です。建築用途の場合、一般的な厚さは 0.5 mm ～ 2.0 mm で、穴の直径は 3 mm ～ 20 mm です。開口率は 15% ～ 60% が標準で、穴径の公差は ±0.1 mm 以内に制御されます。

表面処理オプション

アルミニウム合金シートを陽極酸化して、硬くて緻密な酸化物層を作成し、耐食性と表面硬度を向上させることができます。粉体塗装は耐候性、耐薬品性に​​優れ、環境に優しい仕上がりです。電気泳動コーティングにより、強力な接着力で均一な被覆を実現します。

鋼板は通常、溶融亜鉛めっきとそれに続く静電粉体塗装によって保護され、通常の塗装厚さは少なくとも 60 μm です。

測定された性能特性

1. 音響性能: 実験室テストによる NRC 値

有孔シートは、空隙または多孔質の裏材とともに設置すると吸音に貢献します。穴に入る音波は、開口部の表面での摩擦と粘性効果によってエネルギーを失います。

吸音係数は、多孔質裏打ち層と空気キャビティを備えた六角穴アルミニウム パネルで構成される代表的なアセンブリについて、ASTM C423 に従って指定されたオクターブバンド周波数で測定されました。結果として得られたノイズ低減係数 (NRC) は、テストされた構成では 0.8 以上でした。特定の設置における実際の NRC は、パネルの厚さ、穴のサイズ、穿孔率、裏材の材質、空洞の深さ、および取り付け方法によって異なります。テストレポートはご要望に応じて入手可能です。

2. 機械的性質と耐荷重

機械的性能は基材の材質、厚さ、穿孔パターンによって異なります。構造耐荷重は、パネルの厚さ、穴の形状、サポートの間隔、スパン、および固定方法に基づいて、該当する設計基準に従って計算する必要があります。参考として、正方形の穴 (開口部 10 mm) と指定された支持スパンを備えた厚さ 3 mm のスチール パネルは、工学計算により 5 kN/m² の均一分布荷重に耐えることが検証されています。ご要望に応じて、詳細な計算メモを提供できます。

円形の穴（開口部 20 mm、開口面積 50%）を備えたパネルは、ISO 5801 に従ってテストした場合、通気抵抗が 50 Pa 以下であることを示します。

耐食性は塩水噴霧試験によって検証されます。ASTM B117 に従って、304 ステンレス鋼サンプルは 1000 時間後も錆びませんでした。溶融亜鉛めっきと粉体塗装を施した亜鉛めっき鋼板は、同規格で500時間経過しても剥がれや錆びは発生しませんでした。テストレポートが入手可能です。

3. 表面耐久性と耐候性

陽極酸化または粉体塗装されたアルミニウム パネルは、腐食、摩耗、紫外線暴露に対する耐性が向上しています。各表面処理の性能は、注文時に提供される関連するテストレポートによって確認できます。

4. 建設および輸送における適用経験

有孔パネルは輸送用の防音壁に使用され、多くの場合、有孔面の後ろに吸音材と組み合わせられます。空港ターミナル、鉄道駅、スタジアム、展示センターなどの公共の建物では、パネルは視覚的なデザインの柔軟性を実現しながら音響制御を提供します。

建築のファサードでは、穿孔パターンを使用して、半透明の効果と光と影の変化を作り出します。文書化された例には、フランスのスカイライト アパートメンツの金属製ファサードや中央美術アカデミーの図書館などがあります。プロジェクト固有の参考資料やドキュメントについては、当社のチームにお問い合わせください。

技術仕様と証拠ノート

以下のパラメータは、標準的な製造規格および関連するテスト規格に基づいています。該当する場合は、ご要望に応じて証拠書類をご提供いたします。

主な機能と実際的な利点

1. 検証済みの音響性能。特定のテスト済みアセンブリについては、0.8 を超える NRC が確認されています。適切な裏材や空気空洞と組み合わせると、パネルは交通障壁や建築音響システムの騒音レベルを低減するのに役立ちます。

2. 素材の柔軟性。オプションには、耐食性の 304 ステンレス鋼、軽量装飾用途のアルミニウム合金、経済的な一般用途の亜鉛メッキ鋼が含まれます。

3. ミシン目パターンの多様性。20以上のパターンが用意されており、穴径や開口率をカスタマイズすることで、必要な視覚的透明性、音響性能、通気性を実現できます。

4. 耐候性仕上げ。アルミニウムパネルは陽極酸化処理または粉体塗装が可能です。スチールパネルには溶融亜鉛メッキと粉体塗装が施されています。耐塩水噴霧性の試験レポートを提供できます。

5.広い適用範囲。公共の建物、交通騒音障壁、産業機器のガード、濾過コンポーネントの装飾的な音響処理に適しています。

選択とインストールのガイド

音響用途の場合:対象となる周波数範囲に応じて穴あきパターンと開口面積を選択します。多孔質の裏材と空隙により吸収性が大幅に向上します。 ASTM C423 テスト データを指針として使用しますが、特定のアセンブリのパフォーマンスを検証してください。

屋外ファサードの場合:長期的な耐食性を得るには、304 ステンレス鋼または粉体塗装アルミニウムを選択してください。パネルの厚さとプロファイルがプロジェクト場所の風荷重要件を満たしていることを確認します。

工業用濾過の場合:必要な穴の直径、間隔、開口面積を正確に指定します。寸法公差の管理は、一貫したフィルタリング性能にとって重要です。

インストール中:穴あきエッジを曲げたり損傷したりしないように、パネルは慎重に扱ってください。適切な留め具を使用し、フレームをサポートしてください。音響アセンブリの場合は、性能を低下させる可能性のある隙間や圧縮がない状態でバッキング材が取り付けられていることを確認してください。

カスタム製造サポート

カスタムミシン目レイアウト用に、一般的な CAD 形式 (DXF、DWG) でお客様が提供した図面を受け入れます。当社のエンジニアリング チームは、生産前に穴の形状、エッジの距離、オープン エリア、成形要件をレビューします。ご要望に応じて、初品検査および材料証明書をご利用いただけます。

代表的な応用分野

1.高速道路、鉄道、地下鉄の交通騒音を制御するための防音壁システム。

2.空港ターミナル、高速鉄道駅、スタジアム、展示場などの大型公共建築物の内装吸音装飾。

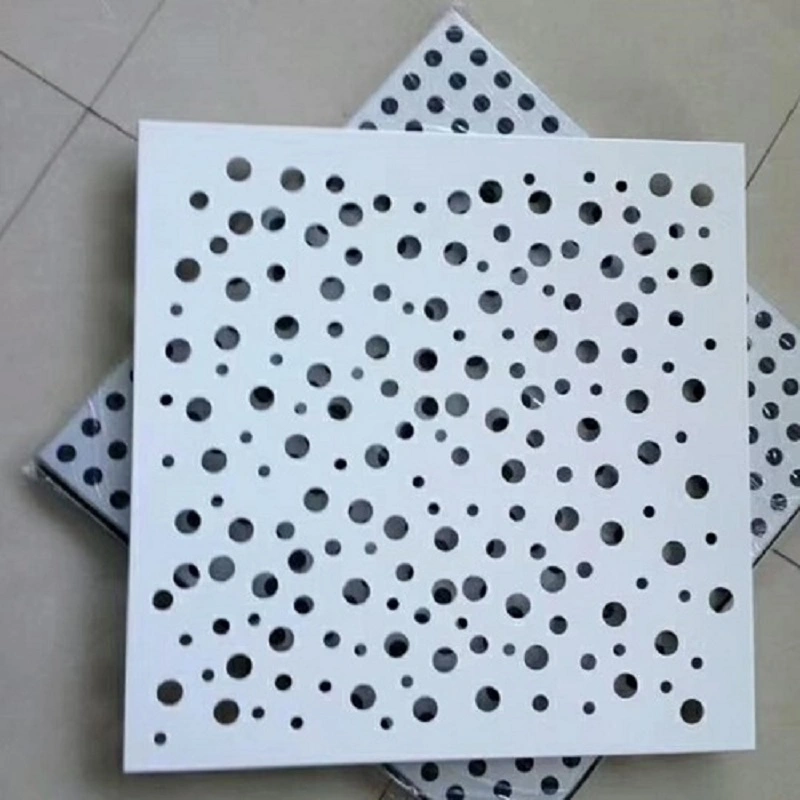

3.光と影の効果と半透明の視覚デザインを生み出す建築のファサード、天井、間仕切り。

4.産業機器の保護カバー、放熱パネル、スピーカーグリルなど。

5.化学機械、製薬機械、食品機械などの工業用ろ過および選別。

よくある質問

1. 音響天井の穴のサイズと開口面積はどのように選択すべきですか?

選択は対象となる周波数範囲とバッキング素材によって異なります。一般的な音声範囲の吸収では、開口面積 20 ～ 30%、穴直径 3 ～ 6 mm が一般的です。より厚い多孔質バッキングとより深い空気空洞により、低周波の吸収が向上します。代表的なアセンブリをテストするか、重要なスペースについては音響専門家に相談することをお勧めします。

2. パンチングメタルとエキスパンドメタルの違いは何ですか?

穴あきシートは固体金属から打ち抜かれ、高精度できれいで均一な穴パターンが残ります。エキスパンドメタルをスリットして引き伸ばし、ダイヤモンド型の開口部と凹凸のある表面を持つメッシュを作成します。有孔シートは通常、より優れた平坦性と幅広い装飾パターンを提供しますが、特定の産業用途ではエキスパンドメタルの方が軽量で安価であることがよくあります。

3. パンチングメタルを打ち抜いた後に曲げたり成形したりすることはできますか?

はい、ただしその範囲は素材、厚さ、ミシン目パターンによって異なります。パターンが非常に開いていると、成形性が低下します。成形が必要な場合は、穴の端に過度の応力がかからないようにパンチング レイアウトを設計する必要があります。設計段階で要件の形成についてエンジニアリング チームと話し合ってください。

4. 海岸のファサード用途にはどの素材を選択すればよいですか?

沿岸環境の場合は、通常、適切な陽極酸化または粉体塗装仕上げを施した 304 ステンレス鋼またはアルミニウム合金が推奨されます。ステンレス鋼は最高の耐食性を提供しますが、アルミニウムは軽量です。特定の条件に適した追加の保護コーティングが施されていない限り、標準的な亜鉛メッキ鋼板の使用は避けてください。

5. 開口面積が大きいほど、常に優れた吸音性が得られますか?

必ずしもそうとは限りません。開口面積が大きいほどより多くの音がバッキング材に到達しますが、最適な範囲が存在します。特定のしきい値を超えると、パネルの質量と剛性が減少し、低周波性能が低下する可能性があります。開口面積、穴の直径、裏材、キャビティの深さの相互作用によって、全体の吸収が決まります。正確な結果を得るには、テストまたはシミュレーションをお勧めします。
