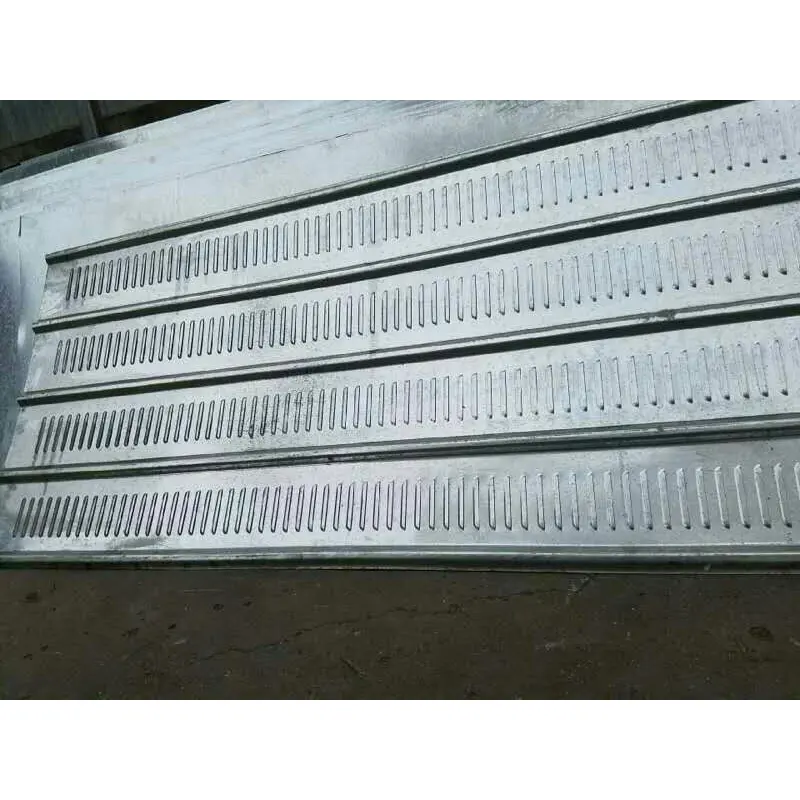

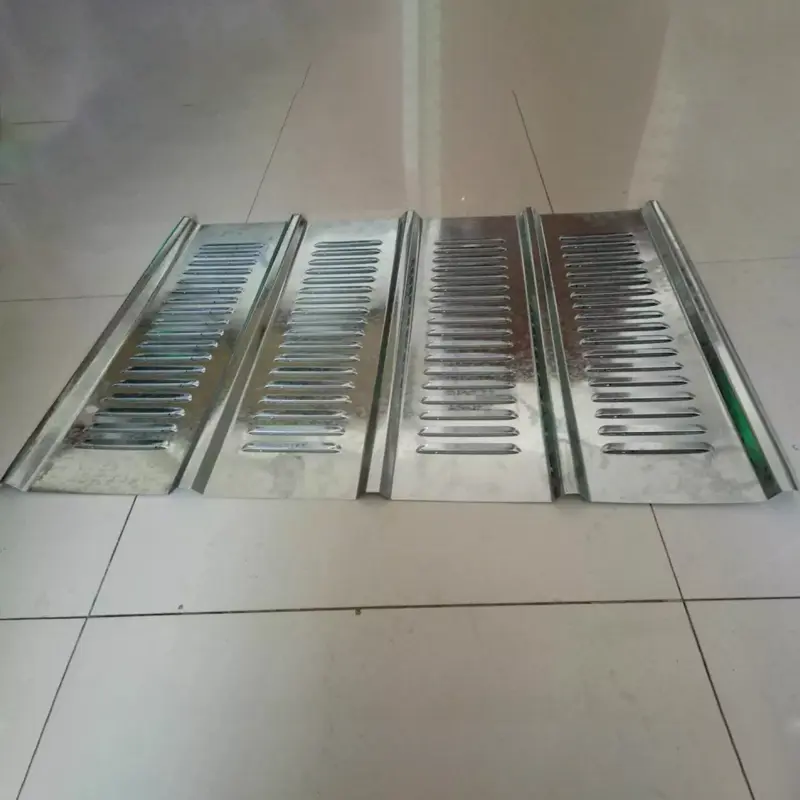

ルーバー穴あきシート

ルーバー穴あきシートは、金属板を高速精密プレス機で加工し、斜めのルーバー状の開口構造を形成した機能性建築パネルです。標準の穴あきパネル (円や四角などの真っ直ぐな穴が特徴) とは異なり、ルーバー付き穴あきパネルは角度のあるルーバーを特徴とします。このデザインにより、水平方向の視線を遮りながら、斜めのチャンネルに空気が流れるため、「通気性がありながらも透けない」効果を実現します。

基材の選択

動作環境と性能要件に応じて、次の材料を選択できます。

Q235 亜鉛メッキ鋼:建築において最も一般的な材料。表面は溶融亜鉛メッキと静電粉体塗装（塗装厚さ≧60μm）で処理されており、500時間の塩水噴霧試験に耐え、剥がれたり錆びたりすることはありません。試験規格: ASTM B117 / ISO 9227。ご要望に応じて検査レポートも入手可能です。

304 ステンレス鋼:高い耐食性が要求される屋外環境や装飾プロジェクトに使用されます。

アルミニウム合金:重量制限のあるプロジェクトや、アルミニウム、マグネシウム、マンガンの屋根パネルとの互換性が必要なプロジェクトに使用されます。

製造プロセスと仕様:このシステムは、高速、高精度、全自動のパンチング ラインを使用して生産され、有孔カラー コーティング スチール コイル、アルミニウム コイル、ステンレス鋼シートなどのさまざまな素材をサポートしています。標準板厚は0.5mm～2.0mm（薄板：0.5～1.0mm、厚板：1.0～2.0mm）です。一般的なルーバー角度は 45° ～ 60°、開口率は 40% ～ 60% です。標準シートサイズは1000×2000mmと1250×2500mmです。ご要望に応じてカスタムサイズも承ります。

表面処理:亜鉛メッキ鋼板は静電粉体塗装で仕上げることができます。色は RAL 規格に従ってカスタマイズされます (一般的な色にはダーク グレー、ライト グレー、ロイヤル ブルー、ダーク グリーンが含まれます)。

性能検証

1. 音響性能 – 実験室で測定された騒音低減

有孔ルーバーパネルの音響性能は、具体的な実験データによって裏付けられています。国立成功大学 (台湾) の建築音響研究所が微細穴あき水平ルーバー パネルに関して実施した体系的な研究では、平均騒音低減範囲が最小 4dB から最大 15dB であることが実証されました。音響性能に影響を与える主な変数には、ルーバーの長さ、ルーバーの厚さ、構造構成 (片面または両面の穿孔)、ルーバーの角度、およびルーバーの間隔が含まれます。

2. 通気性と耐風性 – 風の抵抗を 30% 以上削減

穴あきルーバー パネルは、ルーバーの角度の付いた穴を通して自然な換気と圧力の軽減を促進し、風の抵抗を効果的に軽減します。建築物貯蔵庫に使用すると、風荷重の比較計算に基づいて、ルーバー付きエアフロー設計により、従来の固体バリアと比較して風の抵抗が 30% 以上減少します。パネルは、適用される建築基準法 (GB 50009 / EN 1991 など) に従って地域の風荷重要件を満たすように設計されており、実際の性能は構造計算とプロジェクト固有の風荷重評価によって検証されています。そのため、台風が発生しやすい沿岸地域や風の強い地域に適しています。

3. 耐食性と耐候性 – 500時間の塩水噴霧テスト

穴あきルーバーパネルの耐食性は、溶融亜鉛メッキとそれに続く静電粉体塗装の二重プロセスシステムによって確保されています。亜鉛メッキのベース層は、高温硬化された屋外グレードのポリエステル粉体塗装（厚さ ≥60μm）と組み合わされています。このパネルは、ASTM B117 / ISO 9227 に従って、剥がれたり錆びたりすることなく 500 時間の塩水噴霧試験に耐えます。ご要望に応じてサードパーティの試験レポートも入手可能で、屋外耐用年数は通常の環境条件下で 5 ～ 10 年と推定されています。

4. 機械的特性および製造特性

Q235亜鉛メッキ鋼板を使用しており、圧縮強度に優れ、ルーバーのプレス加工により高い寸法精度を実現しています。鉄道輸送用途 (換気および防雨シャッター) では、この構造は前面の穴あきルーバー パネルと後部のレイン バッフルを組み合わせて、空気の流れと天候保護のバランスをとります。電動機器の動力室の場合、騒音を軽減するためにルーバー構造に 5 ～ 10 mm の吸音材を適用できます。

5. 実証済みのアプリケーションシナリオ

大規模な公共建築物の装飾と吸音:これらのルーバー穴あきシートは、空港、鉄道駅、スタジアム、展示センター、地下鉄駅などの主要プロジェクトの装飾や音響処理に使用されます。

建設貯蓄:ルーバー付きの穴あき貯蔵庫は、ボルト締めアセンブリを備えたモジュラー設計を特徴としており、現場での溶接の必要性を排除します。 5回以上の再利用に対応し、鋼材のリサイクル率95％を誇ります。

機器の換気と放熱:機器筐体の放熱パネルとして使用されるこれらのルーバーは、通常、ステンレス鋼、亜鉛メッキ鋼板、またはアルミニウム (厚さ: 0.8 ～ 2mm) で製造され、防塵および飛沫から保護しながら効果的な換気と放熱を実現します。

主な仕様の概要

以下にリストされているすべてのパラメーターは、工場の標準製造または参照されたテストに基づいています。特定のプロジェクト要件を満たすためにカスタマイズが可能です。

主な利点

1. 目に見えない換気（独自の機能）正面から見ると重なり合う角度ルーバーのデザインにより、外からの視線を90%以上遮りながら自然な空気の流れを確保し、プライバシー保護と通風・放熱のバランスを保ちます。視覚的スクリーニングは、パネル表面に対して垂直に 1 メートルの距離で測定されます。

2. 検証済みの音響性能 (4 ～ 15 dB の低減)。実験室テストでは、平均 4 ～ 15 dB の騒音低減が確認されています。吸音綿や微細穴あきパネルを追加することで、さらに性能を高めることができます。

3. 耐食性と耐久性 (500 時間の塩水噴霧検証)。二重の防食保護 (溶融亜鉛メッキと静電粉体塗装) により、ASTM B117 / ISO 9227 に基づく 500 時間の塩水噴霧試験後も剥離や錆びがないことが保証されます。屋外での耐用年数は 5 ～ 10 年です。

4. モジュール式アセンブリと再利用性。ボルト接続によるモジュラー設計により、現場での溶接が不要になります。パネルは少なくとも 5 回は再利用でき、スチールのリサイクル率は 95% です。

5. 柔軟な材質と仕様のカスタマイズ。Q235 亜鉛メッキ鋼、ステンレス鋼、アルミニウムなどのさまざまな材質が用意されています。特定のプロジェクト要件に合わせて、プレートの厚さ、寸法、色をカスタマイズできます。

アプリケーションシナリオ

1.空港、鉄道駅、スタジアム、展示場、地下鉄駅などの大規模な公共建築物用の装飾および吸音システム。

2.道路工事、地下鉄掘削、住宅改修（耐風性と圧力軽減が必要）のための建設現場の貯蔵。

3.産業プラントや機器室の換気、放熱、防塵。

4.市道や工業地帯の防音壁（吸音材併用時）。

5.統合された建築用遮光および換気ルーバー システム。

穴あきルーバーパネルを選択する理由

建築装飾、建設工事、騒音低減プロジェクト向けに、換気と遮蔽のバランスをとった機能性パネルをお探しですか? Q235 亜鉛メッキ鋼またはステンレス鋼で作られたこれらのパネルは、精密にスタンプされた 45° ～ 60° の角度のルーバーを備えています。 90% 以上の視覚遮蔽 (1 メートルの垂直方向の視野で測定) を実現しながら、自然な換気と圧力軽減を可能にし、固体パネルと比較して風の抵抗を 30% 以上低減します。音響実験室試験では 4 ～ 15 dB の騒音低減が確認され、500 時間の塩水噴霧試験 (ASTM B117 / ISO 9227) では耐食性が確認されています。モジュール設計により、繰り返しの再利用が可能です。大規模な公共建物の装飾吸音から都市部の道路工事の耐風貯蔵まで、実証済みの性能データに裏付けられた穴あきルーバー パネルは、騒音低減と耐風性とともに「視界のない換気」を保証する信頼性の高いソリューションを提供します。

よくある質問

1. 塩水噴霧試験にはどのような基準が使用されますか?

当社では、ASTM B117 または ISO 9227 に従って粉体塗装パネルを 500 時間テストします。結果を検証するために、リクエストに応じてサードパーティのテストレポートを入手できます。

2. 90% 視覚スクリーニングはどのように測定されますか?

目視遮蔽率はパネル面に対して垂直に1メートルの距離で測定されます。通常の視野角では、角度のついたルーバーが重なり合い、空気の流れを確保しながら水平方向の視線を 90% 以上ブロックします。

3. パネルは強風の地域でも使用できますか?

はい。ルーバー設計により、無垢パネルと比較して風荷重を 30% 以上軽減します。当社は、該当する規格 (GB 50009 や EN 1991 など) に従ってプロジェクト固有の風荷重計算を実行し、パネルと支持構造が適切に設計されていることを確認します。

4. ルーバー穴あきパネルにはどのような材質がありますか?

Q235亜鉛メッキ鋼、304ステンレス鋼、アルミニウム合金を提供しています。選択は、腐食要件、重量制限、および美的好みによって異なります。すべての材料はさまざまな RAL カラーで粉体塗装できます。

5. 注文前にサンプルまたはテストレポートを提供しますか?

はい、ご要望に応じて、評価用のサンプル パネルを提供し、関連するテスト レポート (塩水噴霧、音響、機械) を共有できます。当社のエンジニアリング チームは、お客様の特定のプロジェクトに関する技術的なコンサルティングも提供します。

6. パネルはどのように設置されますか?

パネルはモジュール式ボルト締め組み立て用に設計されており、現場での溶接の必要がありません。これにより、より迅速な設置と簡単な分解が可能になり、パネルは何度も再利用できます。
