フロアデッキは、建設中に恒久的な型枠として、また使用中に複合スラブの引張補強として使用される冷間成形鋼パネルです。千房建材鉄骨構造プロジェクト向けにオープン、クローズ、リエントラント、および鉄筋トラス床デッキ システムと関連製品を供給しています。異形鋼板そして建材アクセサリーシステム完全な床アセンブリ用。
4 つの主要な製品タイプが利用可能であり、それぞれに異なる構造的動作があります。

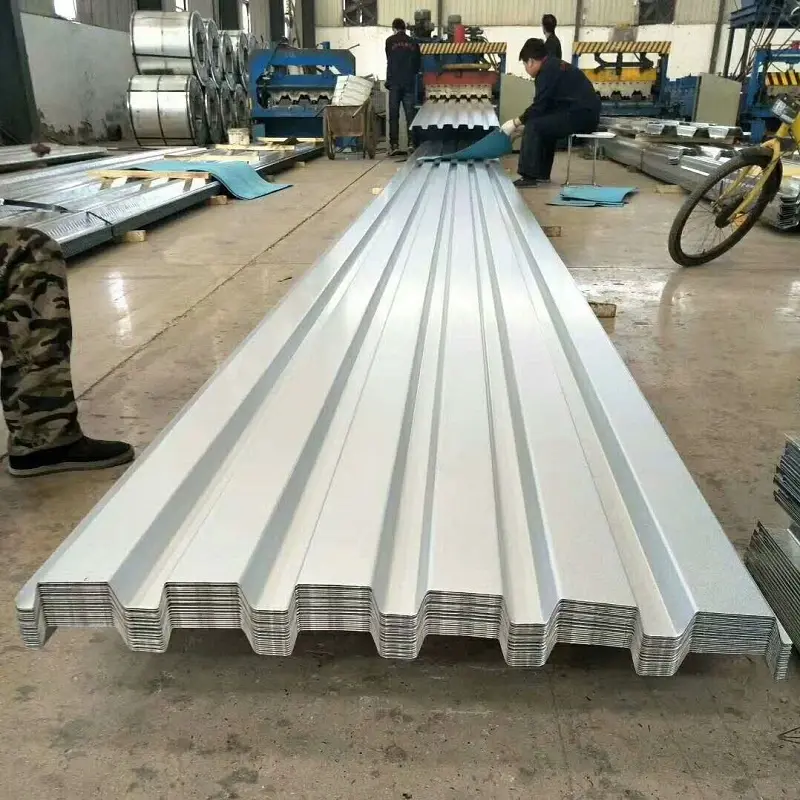

オープンフロアデッキ:目に見えるリブを備えた C 字型または同様の波形プロファイルが特徴です。代表的なモデルとしては、YXB76-305-915、YXB51-305-915、YXB75-200-600などがあります。オープンデッキは迅速な設置と低コストを実現しますが、完全な複合部材ではなく、主に恒久的な型枠として機能します。通常、中程度の負荷要件を持つ軽工業用の建物や倉庫向けに指定されています。
リエントラントフロアデッキ:耐火性と耐腐食性を向上させるために、狭められた開口部プロファイルを使用しています。共通型式はYXB51-200-600です。オープンデッキと比較して、リエントラントプロファイルはスラブ剛性を高め、コンクリート消費量を削減し、複合材の挙動が部分的に改善されます。

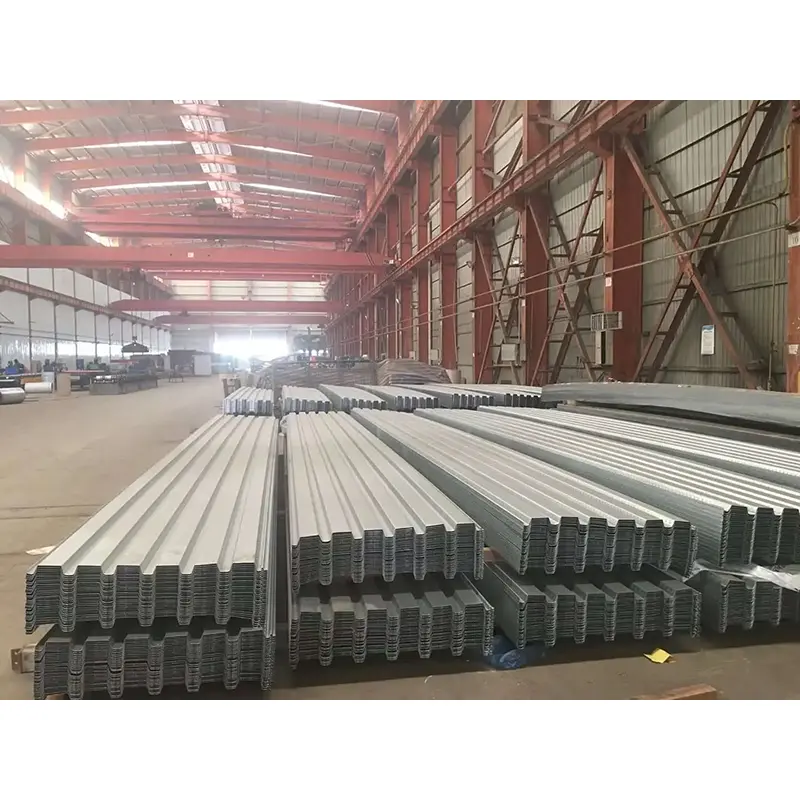

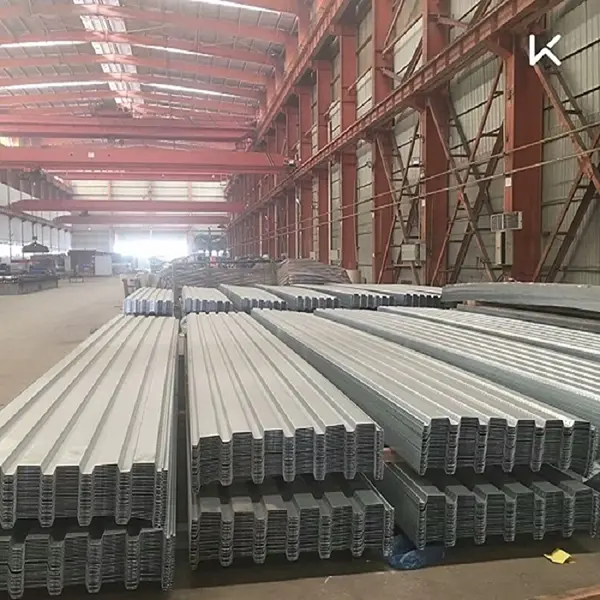

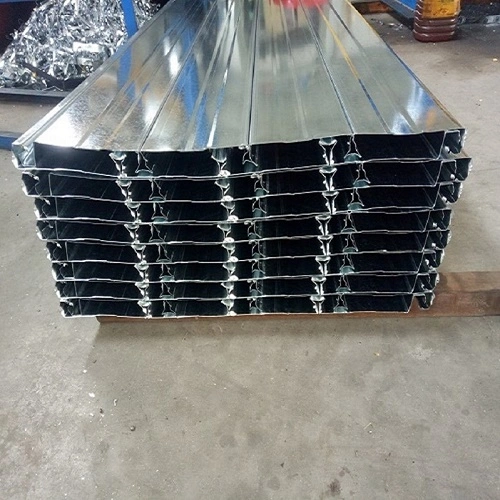

クローズドフロアデッキ:パネル表面にせん断リブを組み込み、鋼とコンクリートの間の完全な複合動作を可能にします。裏面は平らで見た目にもきれいです。主流モデルには、YXB65-185-555、YXB66-240-720、YXB65-170-510 があります。クローズドデッキは 3.0 ～ 4.5 m の非岸壁スパンをサポートし、耐火性に優れ、高層鉄骨建物で一般的に使用されます。

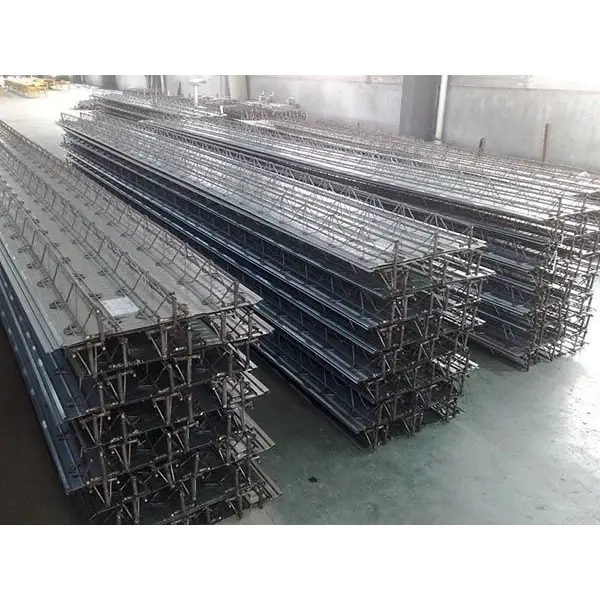

鉄筋トラス床デッキ:HRB400鋼棒をトラス状に形成し、亜鉛メッキ下地板を抵抗溶接で接合したものです。トラスの高さは 70 mm ～ 150 mm で、ベースシートの厚さは 0.5 mm で、両面に少なくとも 120 g/m2 の亜鉛コーティングが施されています。現場での鉄筋の結束は 60% ～ 70% 削減され、非支承スパンは 5 m に達し、100 mm のスラブは約 1.68 時間の耐火性を実現します。
| パラメータ | 範囲/オプション | 注意事項 |
|---|---|---|
| 材料 | Q235、Q345、DX51D+Z 亜鉛メッキ鋼板 | 降伏強度 235 ～ 550 MPa が利用可能 |
| シートの厚さ | 0.6～1.5mm | 0.8 ～ 1.2 mm が最も一般的 |
| リブ高さ | 20～130mm | プロファイルの種類に応じて異なります |
| 有効幅 | 404～1025mm | プロファイルの種類に応じて異なります |
| 亜鉛コーティング | 60 ～ 275 g/m² (両面) | ≥120 g/m² 標準;沿岸環境ではより高い |
| 適用規格 | GB/T 12755-2008 | 建築用形鋼板 |
タイプ別の一般的なモデル:
オープンタイプ：YXB76-305-915、YXB51-305-915、YXB75-200-600、YXB50-250-750、YXB35-125-750、YXB51-342-1025
密閉型：YXB65-185-555、YXB66-240-720、YXB65-170-510、YXB46-200-600、YXB40-185-740
鉄筋トラスのタイプ:TD1-70～TD5-150、トラス高さ70～150mm
床デッキのタイプの選択は、プロジェクト固有のいくつかの要因によって決まります。
スパンと荷重:負荷が低く、スパンが短いプロジェクトでは、オープン デッキを使用できます。大きなスパンと重い荷重には、クローズドデッキまたは鉄筋トラスデッキが役立ちます。クローズドデッキは、3.0 ～ 4.5 m の非岸壁スパンに対応しますが、鉄筋トラスデッキは、定義された条件下でこれを 5 m まで延長します。
防火要件:クローズドデッキと鉄筋トラスデッキは、オープンデッキよりも優れた耐火性能を備えています。一部のクローズドデッキ構成は耐火性試験に合格しており、複合スラブの設計が該当する基準を満たしている場合は、スプレー耐火処理なしで使用できます。耐火等級はデッキだけではなく、スラブの厚さとコンクリートのカバーによって決まります。
建設順序:オープンデッキは軽量で設置が早いため、広い床面積に適しています。鉄筋トラスデッキは現場での補強作業を軽減しますが、工場でのプレハブのリードタイムが必要です。
腐食環境:屋内用途では通常、少なくとも 120 g/m² の亜鉛コーティングが使用されます。海岸や化学的に攻撃的な環境では、より高い亜鉛重量または代替の保護が必要になる場合があります。亜鉛層は主に建設中に鋼材を保護します。コンクリートを打設した後、コンクリートカバーが長期的な腐食保護を提供します。
パネル検査：取り付ける前に、パネルの平坦度の偏差が 3 mm 未満であること、および重大な歪みやコーティングの損傷がないことを確認してください。亜鉛コーティングの厚さと溶接の品質は、入荷する材料でチェックする必要があります。
レイアウトと固定:パネルを敷設する前に鋼製梁に中心線をマークし、ずれを 3 mm 以内に制御します。隣接するシート間の縦方向の重なりは少なくとも 50 mm とし、仮付け溶接で固定する必要があります。デッキ貫通スタッド溶接の間隔は通常 300 mm 以内で、溶接溶け込みは設計要件に従って検証されています。
コンクリートの注入:スランプは120±20mmに保ちます。コーティングの損傷やパネルの変形を防ぐため、振動子とデッキ表面が直接接触しないようにしてください。特にスパンとシートの厚さが設計と一致する必要がある非支承設備の場合は、注入前に仮サポートが正しく配置されていることを確認します。
レイアウト図:設置前に、パネルの方向、重なり合う位置、開口部、スタッドの位置を示す詳細なレイアウト図面を作成します。構造性能に影響を与える可能性のある無制御な切断を避けるために、不規則な領域を事前に計画する必要があります。
1.クローズドデッキと鉄筋トラス床版が一般的な高層・超高層鉄骨造の床システムです。
2.産業プラントや物流倉庫では、オープンデッキが軽負荷のメザニンやプラットフォームに費用対効果の高いソリューションを提供します。
3.長いスパンのフロアが必要な空港ターミナル、スタジアム、展示センターなどの公共の建物。
4.耐火性と耐荷重の強化が必要な電力施設およびエネルギープロジェクト。
一部の鉄骨造の建物の外壁では、床デッキ システムが以下のように調整されています。ロックウールサンドイッチパネル壁と屋根の断熱に使用され、統合された構造的および熱的エンクロージャを形成します。当社のエンジニアリング チームは、これらの製品間のインターフェイスの詳細を支援できます。
オープンデッキは主に恒久的な型枠として機能し、複合動作にはあまり寄与しません。クローズドデッキはせん断リブを使用してコンクリートと接着するため、荷重がかかっても鋼材とコンクリートが連携して機能します。鉄筋トラスデッキは、従来のスラブ補強と同様に機能する溶接鋼製トラスを使用し、ベースシートは型枠としてのみ機能します。
非支承スパンは、デッキプロファイル、シートの厚さ、コンクリートスラブの厚さ、および建設荷重によって異なります。クローズドデッキは通常、仮支保工なしで 3.0 ～ 4.5 m をサポートし、鉄筋トラスデッキは 5 m に達することがあります。メーカーのスパン テーブルは、プロジェクト固有のたわみチェックと併用する必要があります。
標準的な屋内用途では、少なくとも 120 g/m² の両面亜鉛コーティングが一般的です。沿岸環境や腐食環境では、より高いコーティング重量が必要になる場合があります。亜鉛コーティングは建設段階で鋼材を保護します。設置後はコンクリートカバーによって長期的な腐食保護が提供されます。
いつもではありません。クローズドデッキおよび鉄筋トラスデッキは、スパンおよび板厚がメーカーの制限内であれば支保工なしで設置できます。オープンデッキでは支保工やスパンの短縮が必要になることがよくあります。支保工なしのオプションを選択する前に、たわみの計算と建設荷重の検証を実行する必要があります。
はい。シートの厚さ、有効幅、長さはプロジェクトの要件に合わせて調整できます。構造性能を損なう可能性のある現場での二次切断を避けるために、レイアウト図面の段階でカスタムのプロファイルと開口部を確認する必要があります。
