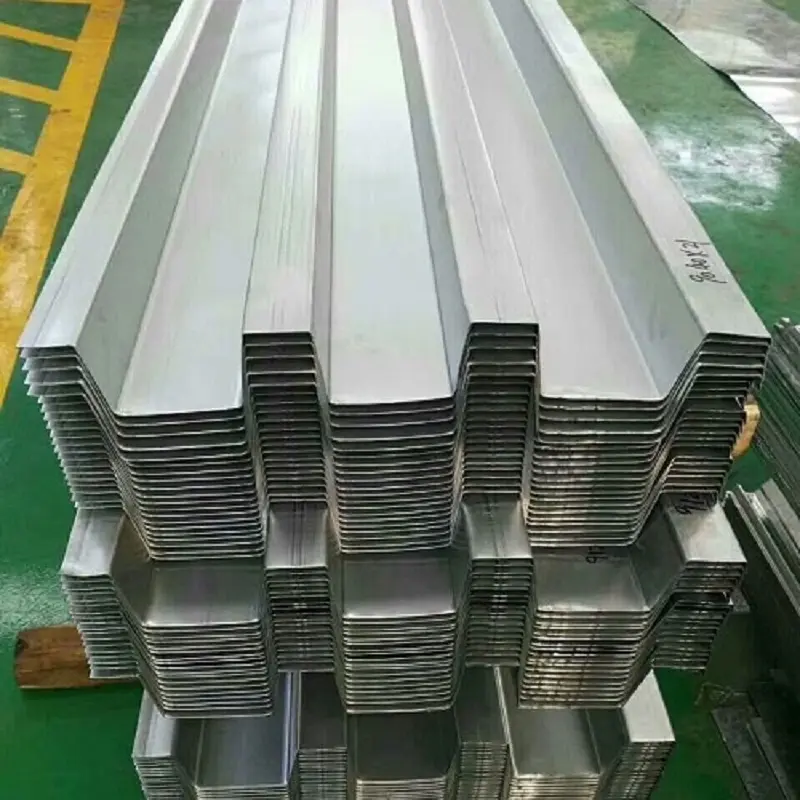

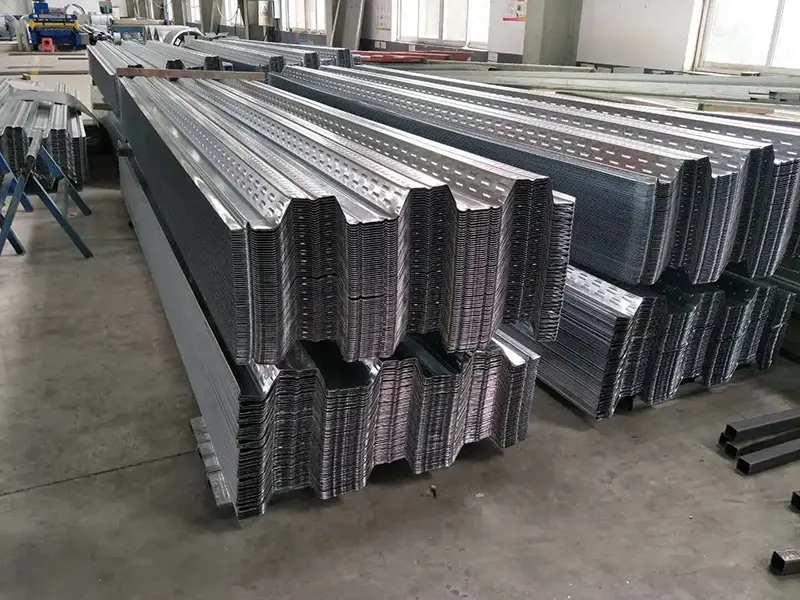

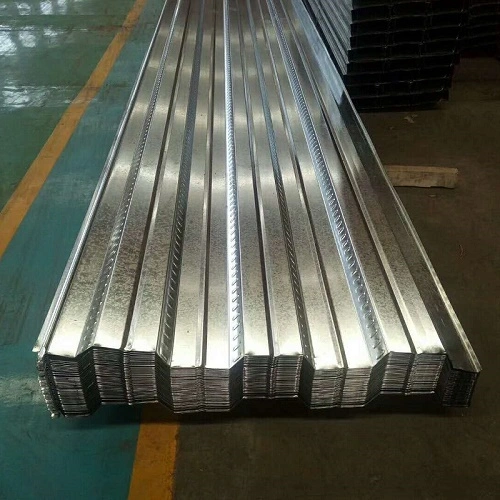

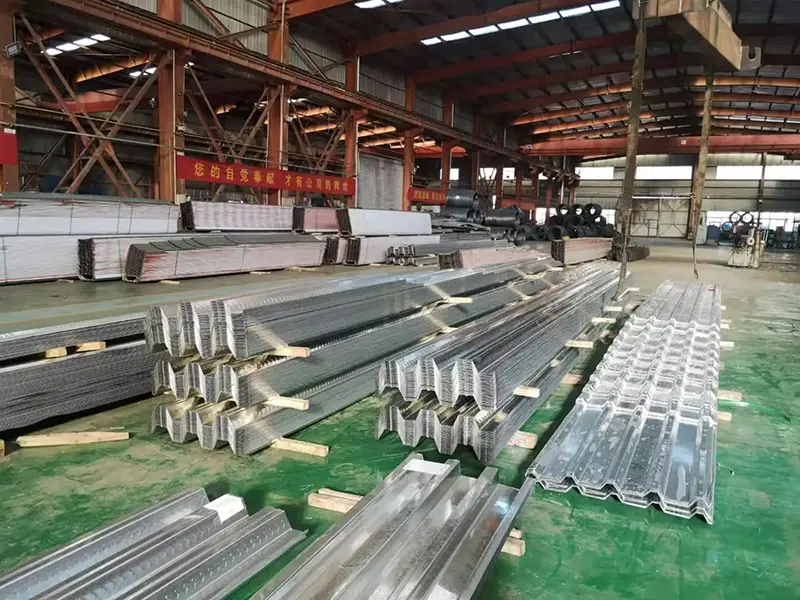

オープンリブフロアデッキ

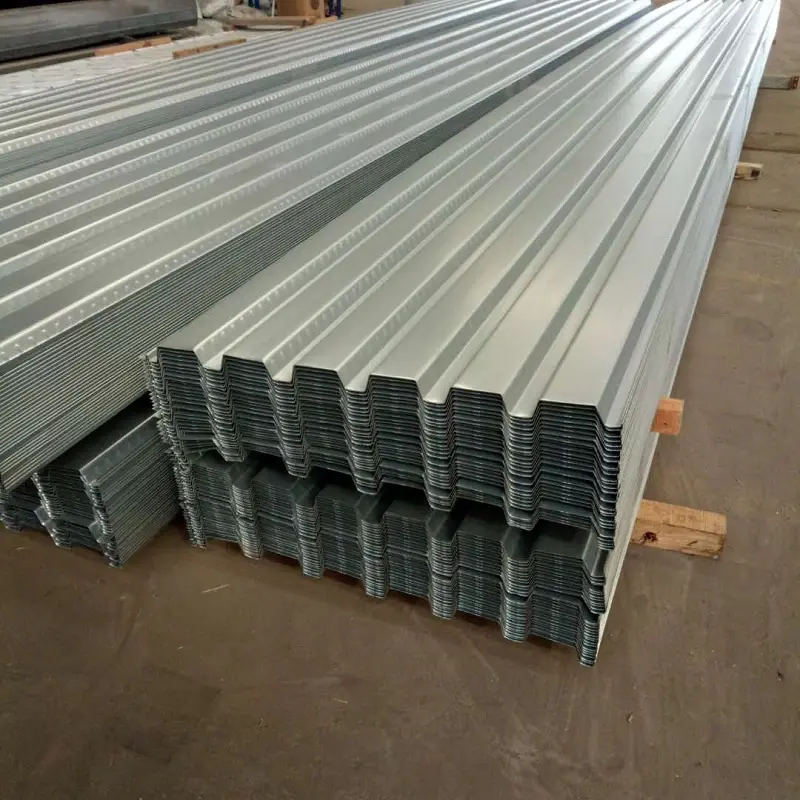

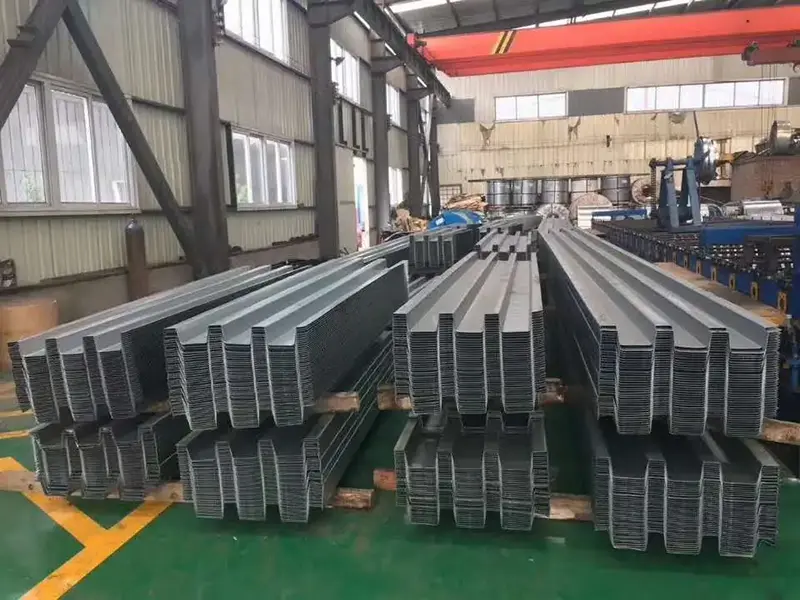

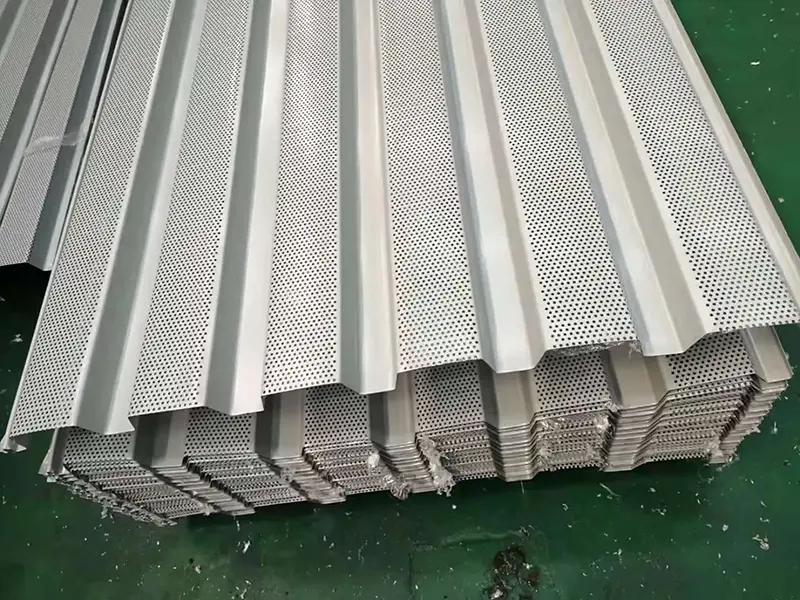

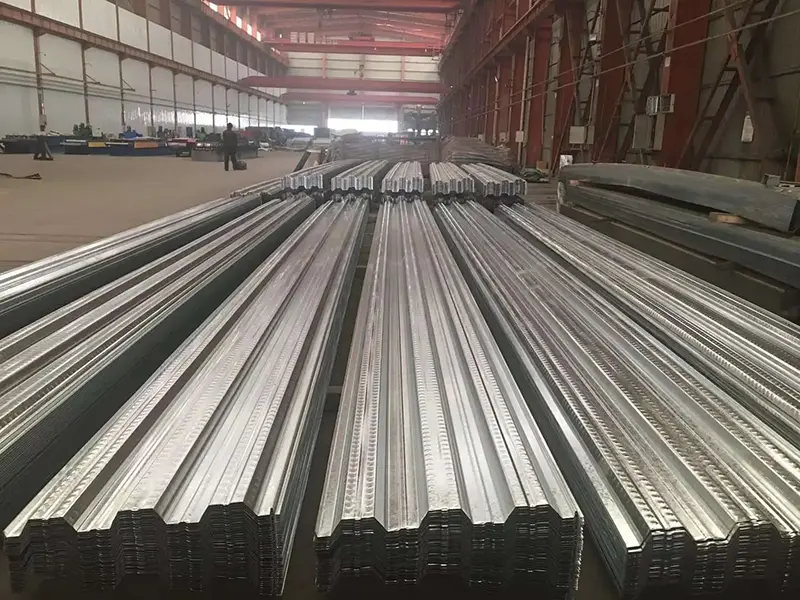

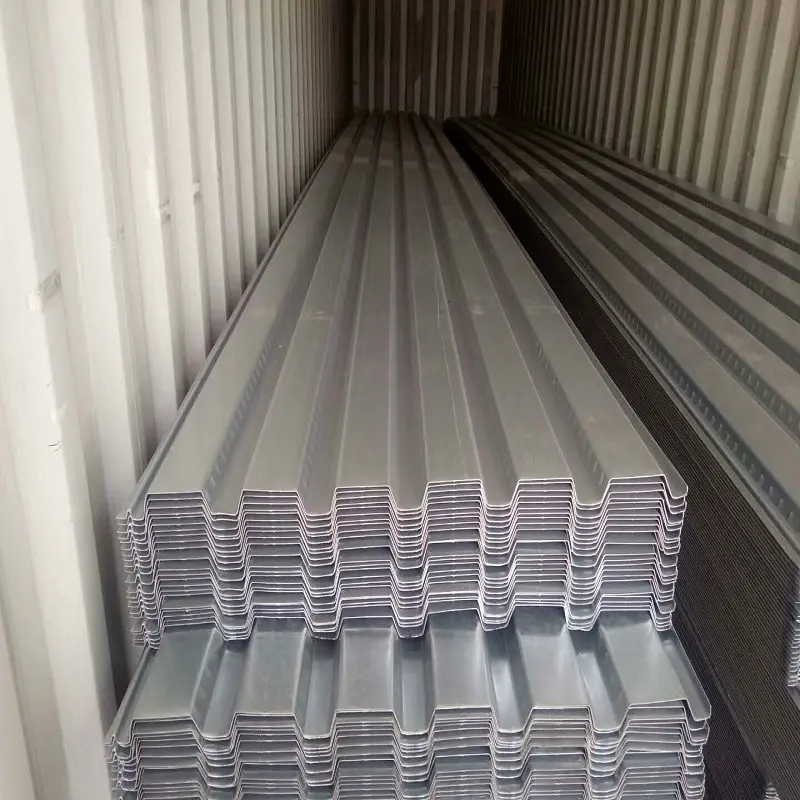

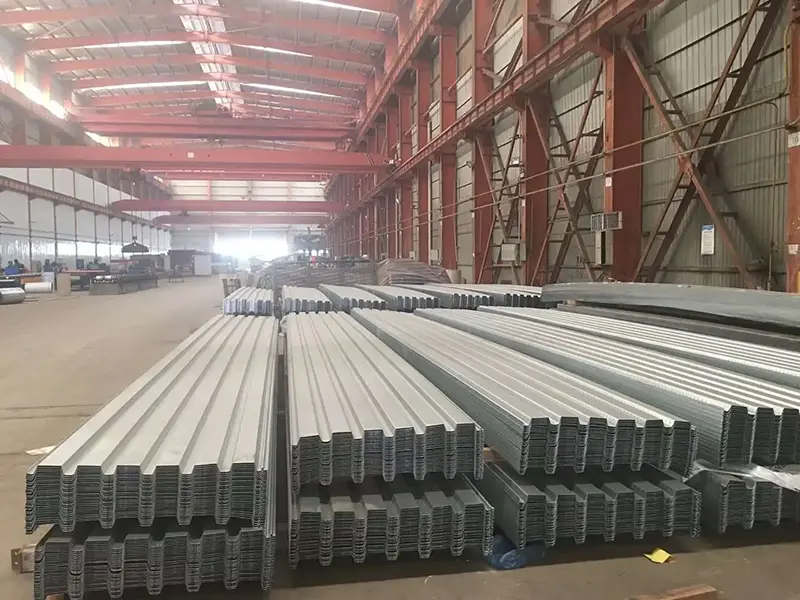

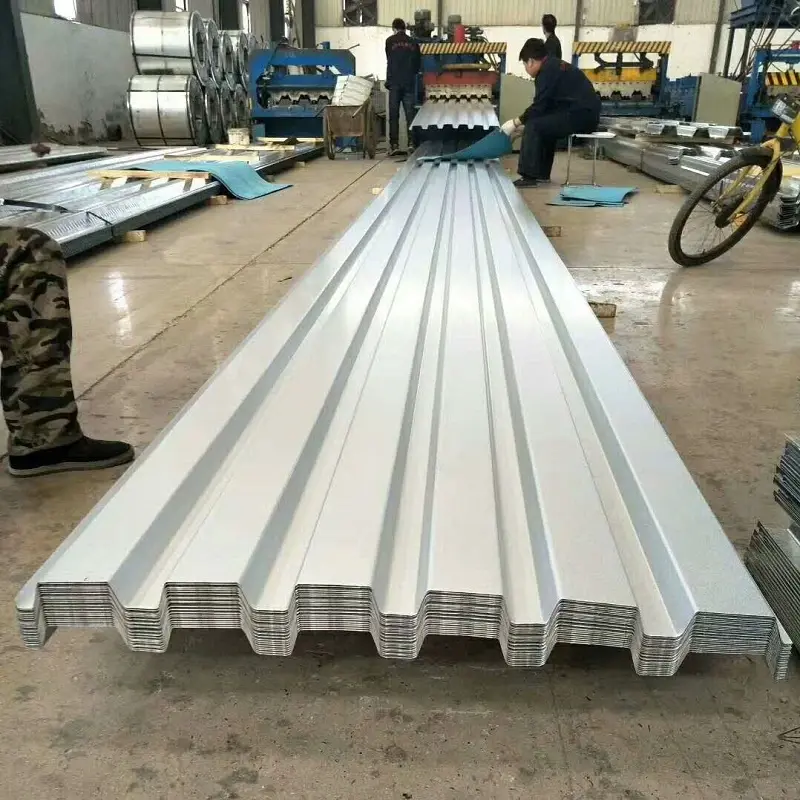

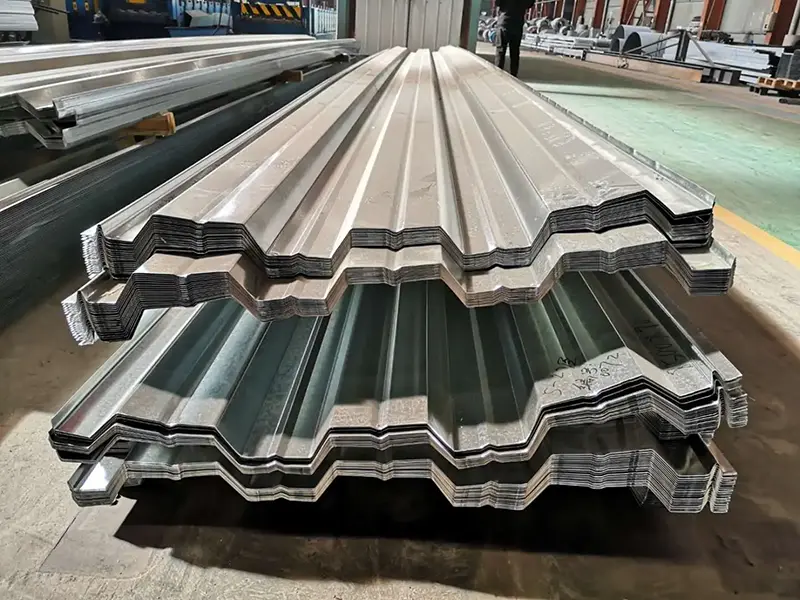

オープンリブフロアデッキは、溶融亜鉛メッキ鋼板またはAl-Znメッキ鋼板から作られた冷間成形波形パネルです。開いた V、U、または台形の断面が特徴で、リブ チャネルの上部は開いたままになっています。この設計により、現場での鉄筋の配置、ユーティリティラインの配線、コンクリートの流し込みが容易になります。

セブノ建材は、鋼構造製品範囲の一部としてオープンプロファイルのフロアデッキを供給しています。パネルは建設中に恒久的な型枠として機能し、後で引張補強としてコンクリートスラブと複合的に機能します。

基材と表面処理

ベース材料は、寿港、安港、漢江、唐港、宝鋼、WISCO などの国内主要メーカーの高品質炭素構造用鋼または低合金鋼です。コーティング重量は通常 60 ～ 275 g/m² の範囲ですが、要求の厳しい環境では最大 600 g/m² が利用可能です。

一般的な降伏強さには 250 MPa、280 MPa、320 MPa、350 MPa があり、最大 550 MPa に達する場合があります。表面はコンクリートとの結合を改善するためにエンボス加工されており、鋼床版とスラブの間に信頼性の高い複合作用を確立するのに役立ちます。

システムの設置方法

建設中、デッキは鋼製梁の上に敷設され、端が完全溶け込みスポット溶接で固定されます。中間接続には、デッキを通して鉄骨梁に溶接されたせん断スタッドが使用されます。隣接するパネルは、エンボス加工された接続ポイントを連動させる専用のクランプツールを使用して結合されます。

デッキは建設段階で生コンクリートの自重と建設荷重を支えます。コンクリートが硬化すると、スラブとともに複合システムとして機能し、構造計算において引張補強として機能します。

プロファイル オプションと技術データ

オープンプロファイルのフロアデッキシリーズは、幅広いプロファイルをカバーします。以下の表に、いくつかの主流モデルの代表的なパラメータを示します。

施工実績と検証

1. アンショアド・スパン機能

コンクリートの注入中、デッキはそれ自体の強度と剛性を利用して建設荷重を支えなければなりません。厚さ 1.2 mm の Q345 鋼で作られた YX60-263-790 モデルの場合、厚さ 120 mm の 3 スパン連続複合スラブの最大非支承スパンは 2.65 m です。厚さ0.8mmのYX51-250-750モデルの適用スパン範囲は2.5～3.0mです。

この非ショア機能により、複数のフロアにわたる同時設置が可能になり、段階的なコンクリート注入と全体的な建設シーケンスの迅速化が可能になります。

2. 複合スラブ耐荷重

スチールデッキとコンクリートがエンボスとせん断スタッドを通じて複合的に作用すると、耐荷重能力が大幅に向上します。たとえば、Q235 鋼製梁と厚さ 100 mm の C30 コンクリート スラブを備えた YX60-263-790 (厚さ 1.0 mm) を使用した構成の曲げ耐力は 21.71 kN·m です。代わりにQ345鋼を使用すると、能力は29.77kN・mまで上昇します。他のコンクリートグレード、スラブ厚さ、鋼グレードの能力値は、これらのパラメータを使用して計算できます。

3. 主要な建設手順

インストール中に注意が必要な手順がいくつかあります。デッキの端部は完全溶け込みスポット溶接で鋼製梁に接続する必要があります。中間接続にはスルーデッキスタッド溶接を使用します。専用の圧着ペンチを使用して、隣接するシートをエンボスポイントで連結します。湾曲した領域では、エッジを滑らかに保ち、亜鉛メッキコーティングを維持するために、プラズマ切断をお勧めします。

元の設計では溶接間隔 305 mm が指定されていますが、歩行者やコンクリートの注入による変形を防ぐために、建設中にこの間隔が狭くなる場合があります。亀裂を防ぐために、設計仕様に従って片持ち梁部分にも負のモーメント補強材を取り付ける必要があります。

実際の技術的な利点

1. 恒久的な型枠。デッキは従来の木製型枠に代わるものであるため、設置、剥離、支保工の必要はありません。これにより、建設スケジュールが加速されます。

2. 軽量かつ高強度。鋼材の消費量は、厚さ 0.8 mm のシートで約 9 ～ 10 kg/m²、最適なスパンは 2.5 ～ 3.5 m です。デッキは複合床システムの引張補強としても機能します。

3. 効率的な連続施工。複数の階に同時にパネルを敷き、段階的にコンクリートを流し込むことができます。これにより、プロジェクト全体のタイムラインが大幅に短縮されます。

4. 便利なユーティリティルーティング。オープンリブのプロファイルにより、二次的なスロットやチャネリングを必要とせずに、導管や配線を直接取り付けることができます。

5. 耐食性とリサイクル性。亜鉛メッキコーティングは、建設段階と使用段階の両方で錆を防ぎます。鋼材は耐用年数が終了した後、完全にリサイクル可能です。

設計と設置に関する考慮事項

スパンと負荷の要件については、次のとおりです。非支承スパン表と複合スラブ荷重計算に基づいてプロファイルと厚さを選択します。より重い荷重またはより長いスパンには、より厚いパネルまたはより高い鋼種が必要になる場合があります。

ユーティリティ ルーティングの場合:オープンリブにより電線管や配線の引き回しが容易になりますが、競合を避けるためにレイアウトは補強材の配置と調整する必要があります。

湾曲した領域または不規則な領域の場合:エッジの品質と亜鉛メッキコーティングの完全性を維持するには、せん断よりもプラズマ切断が推奨されます。

溶接中:スポット溶接およびせん断スタッドについては、指定された溶接間隔に従ってください。建設中の変形を防ぐために一時的に密な間隔を使用することはできますが、最終的な接続については構造設計を尊重する必要があります。

典型的なプロジェクトの用途

1.高層および高層鉄骨構造物用の複合床システム。

2.産業工場や物流倉庫の床構造。

3.商業施設や駐車場などの大規模な床工事。

4.迅速な建設と段階的なワークフローが必要な鉄骨構造プロジェクト。

よくある質問

1. オープンプロファイルデッキとクローズドプロファイルデッキは耐火性の点でどのように異なりますか?

クローズドプロファイルデッキは一般に、リブが完全に囲まれ、コンクリートが鋼材をより完全に囲むため、耐火性に優れています。プロジェクトの耐火等級に応じて、オープンプロファイルデッキには追加の耐火対策が必要になる場合があります。火災試験は、プロファイルの種類ごとに検討する必要があります。

2. 一時的な支保工なしでオープンプロファイルデッキを使用できますか?

はい、多くのオープン プロファイル モデルは、指定されたスパン制限内で非ショア設置用に設計されています。たとえば、1.2 mm Q345 鋼を使用した YX60-263-790 は、3 スパン連続 120 mm スラブの場合、非岸壁で最大 2.65 m まで延長できます。必ずメーカーのスパン表とプロジェクトの構造計算を参照してください。

3. 亜鉛メッキデッキと Al-Zn コーティングデッキの違いは何ですか?

どちらのコーティングも腐食保護を提供しますが、通常、高温および特定の腐食環境では Al-Zn コーティングの方が優れた耐性を提供します。どちらを選択するかは、プロジェクト環境と耐用年数の要件によって異なります。 Al-Zn コーティングは、多くの場合、沿岸または工業環境向けに指定されています。

4. オープンプロファイルデッキではユーティリティラインはどのように設置されますか?

開いたリブは、コンクリートが硬化した後に導管やワイヤを通すためのスペースを提供します。これにより、スラブにチャネルを切断する必要がなくなります。ただし、鉄筋との干渉を避けるために、コンクリートを打設する前にユーティリティのレイアウトを計画する必要があります。

5. オープンリブフロアデッキにはどのような基準が適用されますか?

異形鋼板の主な規格は GB/T 12755-2008 です。構造設計は通常、GB 55004-2021 および国家標準アトラス 05SG522 に従います。ご要望に応じて、材料証明書と負荷試験レポートを提供できます。
