クローズドプロファイルスチールデッキ

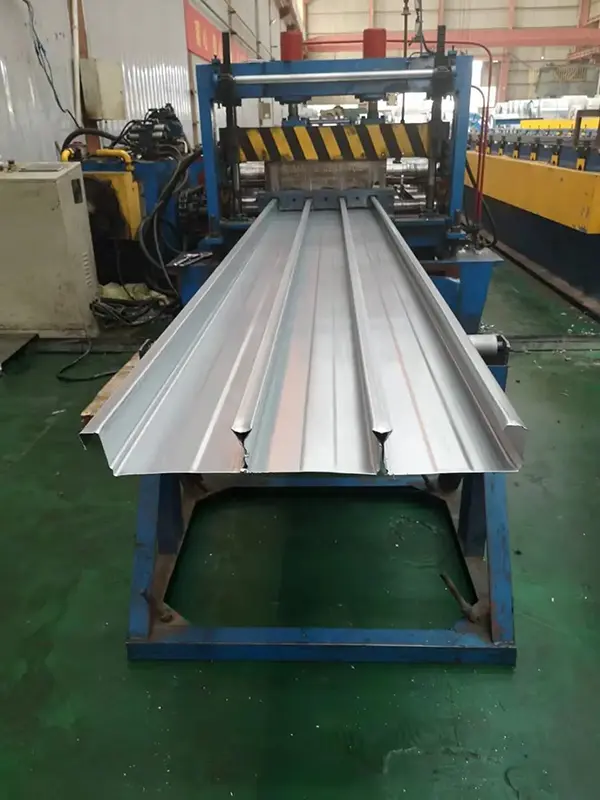

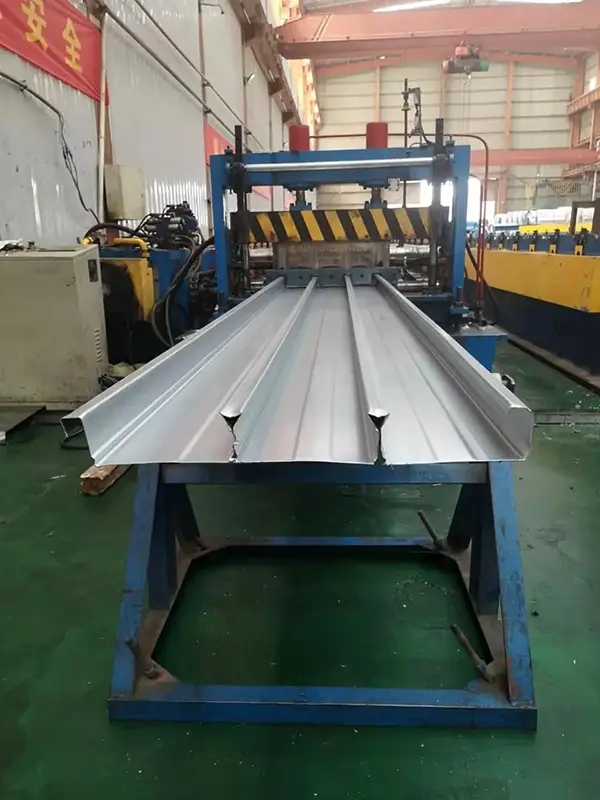

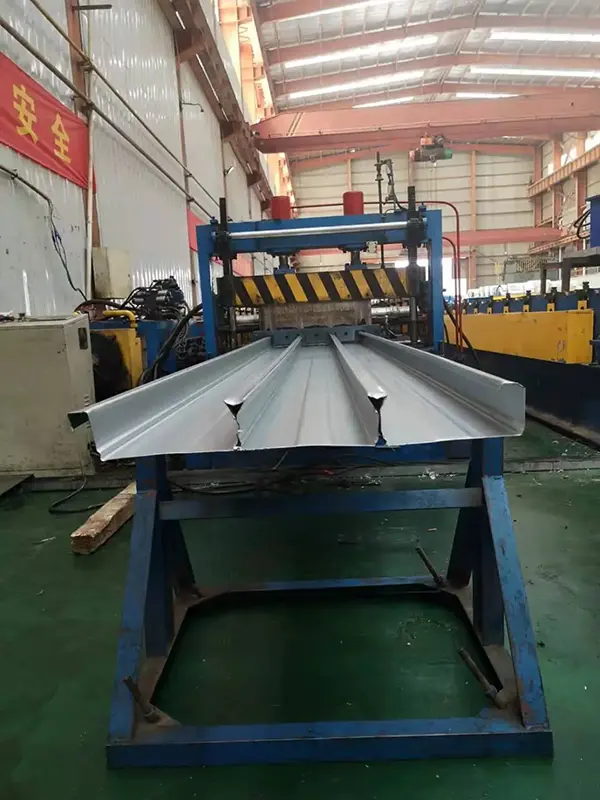

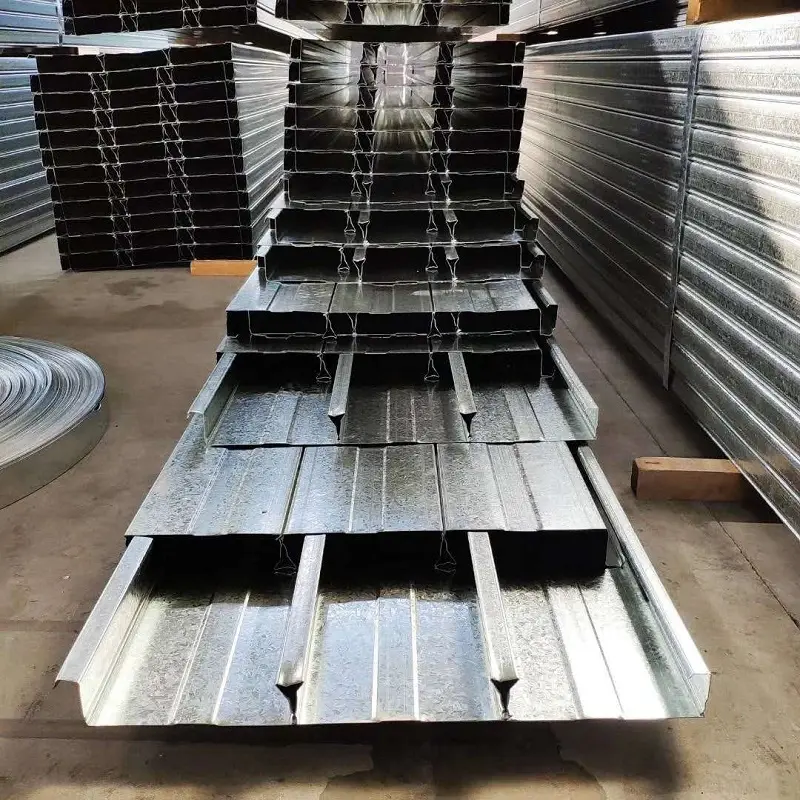

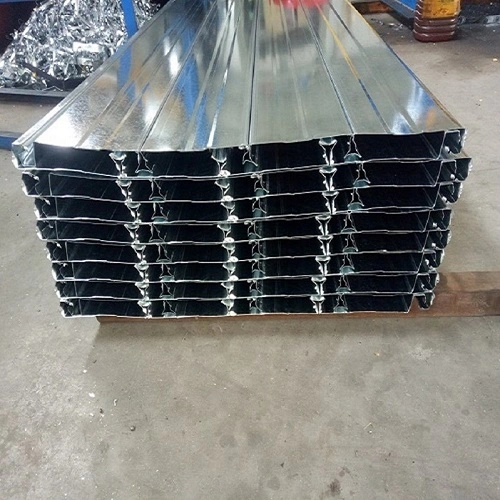

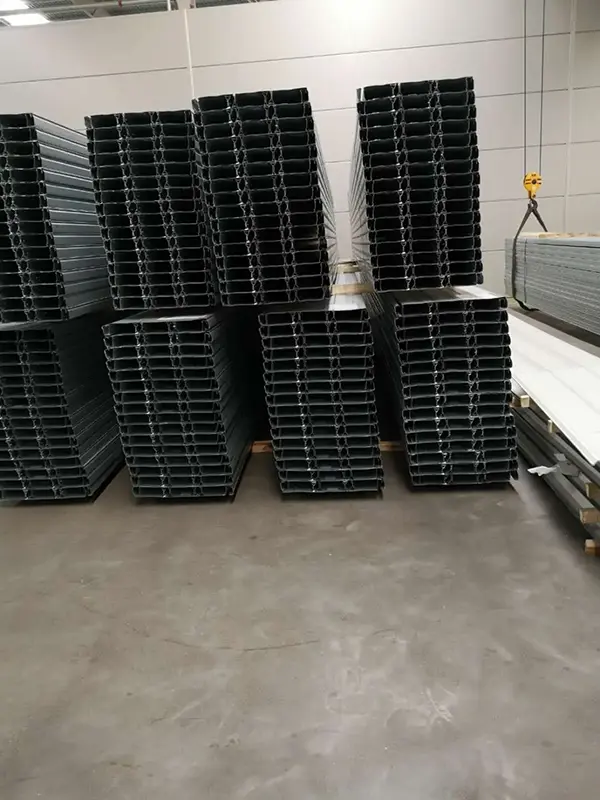

クローズドプロファイル鋼デッキ（クローズドタイププロファイル鋼板とも呼ばれる）は、連続マルチローラー冷間圧延成形ラインを使用して、溶融亜鉛メッキ鋼コイルから室温で形成される波形建築パネルです。オープンプロファイルデッキとの主な違いは、リブ溝の底部が完全に密閉されており、閉じた楔形または台形の中空キャビティを形成していることです。

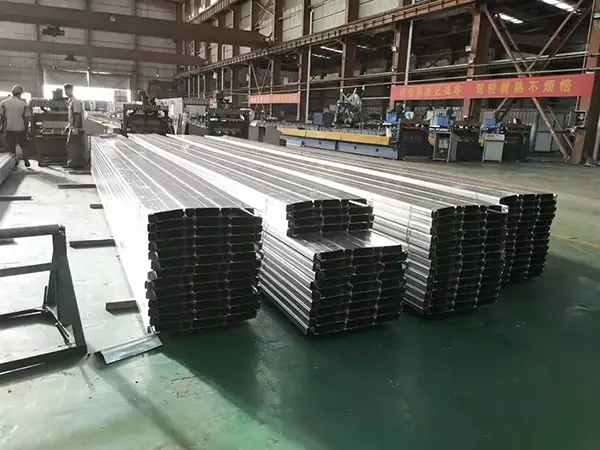

千房建材は、複合床システム製品群の一部としてクローズドプロファイルスチールデッキを供給しています。これらのパネルは、耐火性、平坦な軒天井、効率的な構造が重要な要件となる鉄骨造の建物で広く使用されています。

構造的特徴

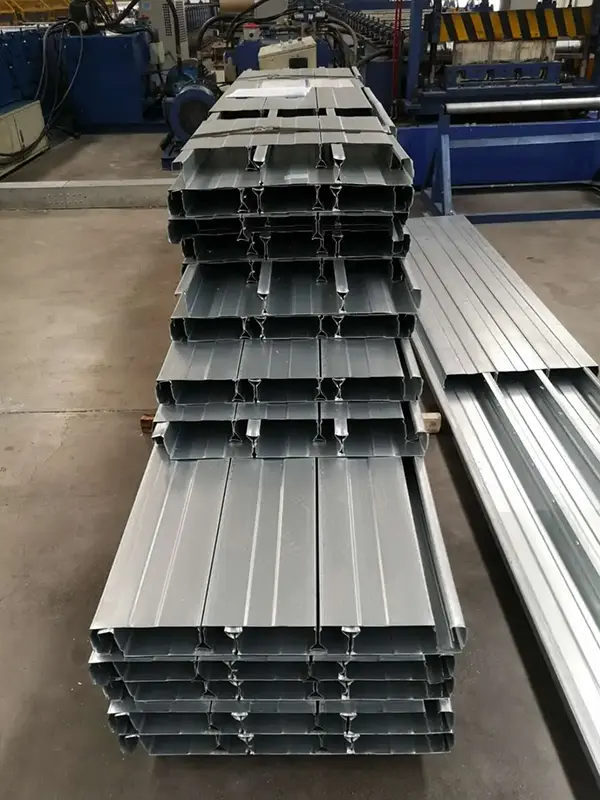

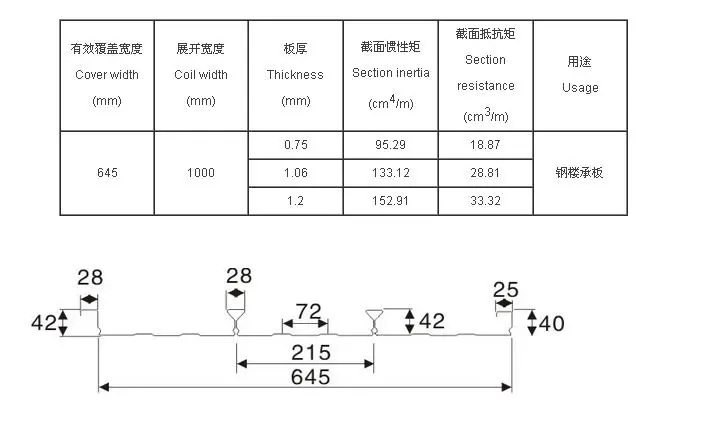

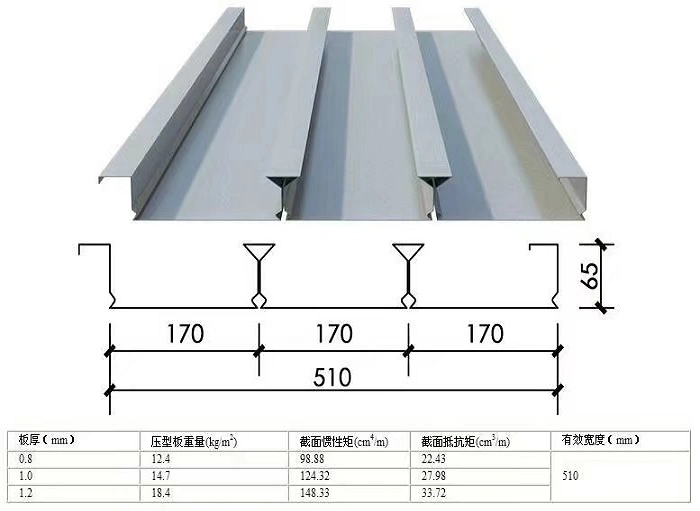

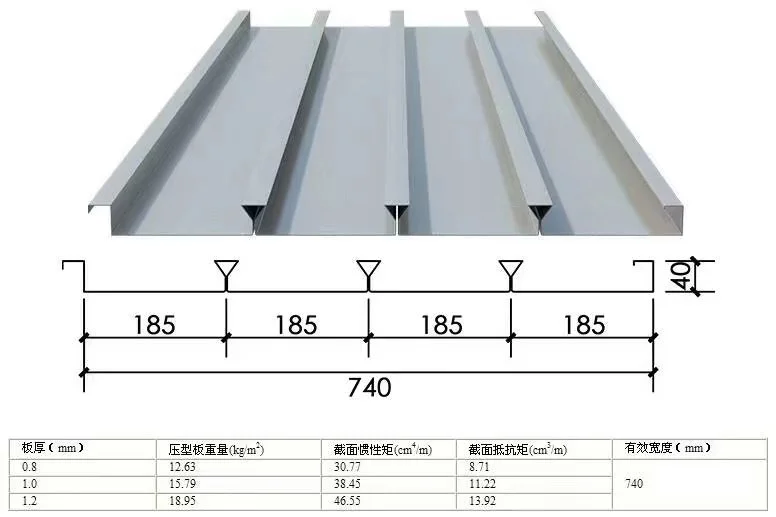

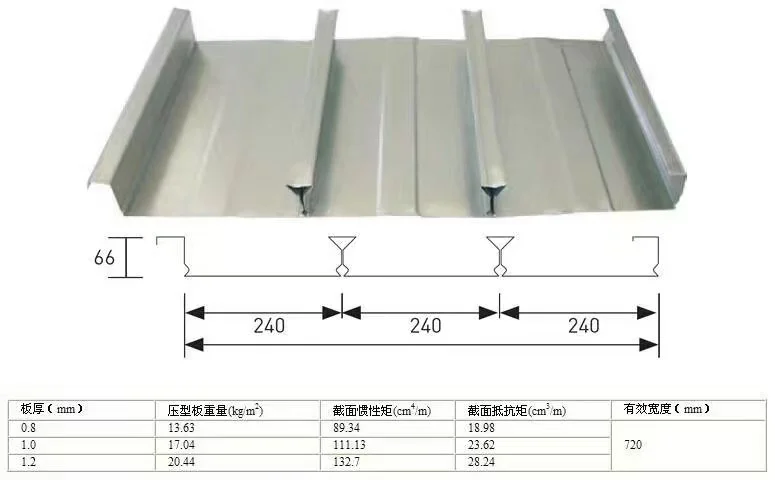

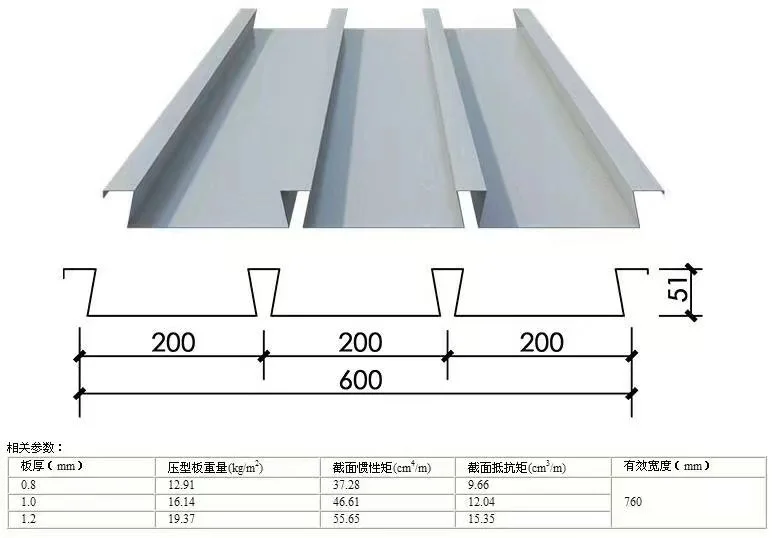

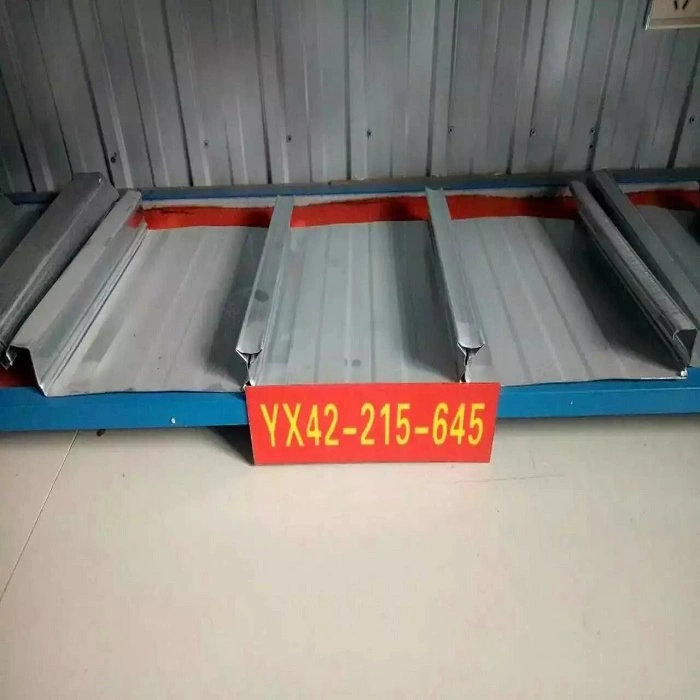

デッキは、統合されたマルチパス冷間圧延成形プロセスを通じて一定幅の鋼板から形成されます。これにより、両側に連動する垂直エッジと、底部が閉じた一連の逆三角形または台形のリブが作成されます。 YX65-185-555 モデルを例にとると、リブ高さは 65 mm、ウェーブ幅は 185 mm、有効カバー幅は 555 mm です。 YXB48-200-600型はリブ高さ48mm、ウェーブピッチ200mm、有効幅600mmです。もう一つの改良モデルは、リブ高さ 68 mm、波形ピッチ 196 mm、幅 36 mm、高さ 31 mm の逆三角形プロファイルを特徴としています。

基材と製造工程

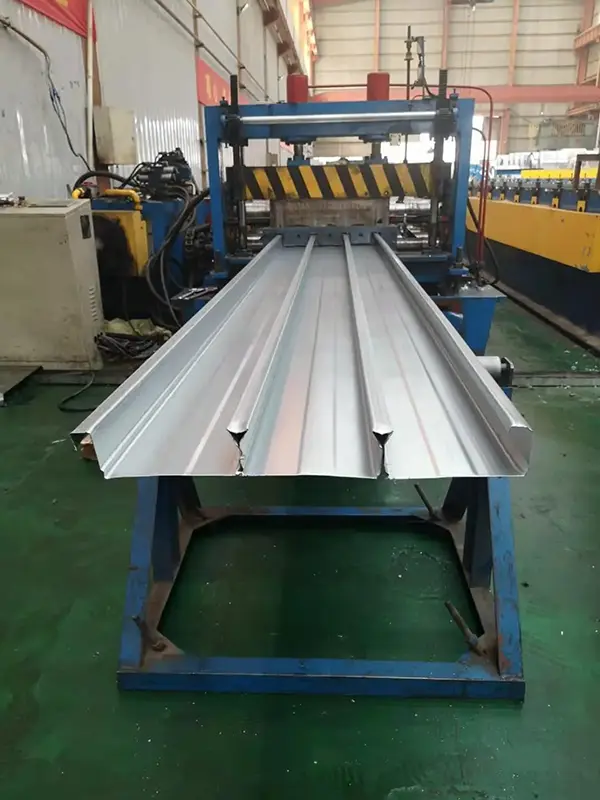

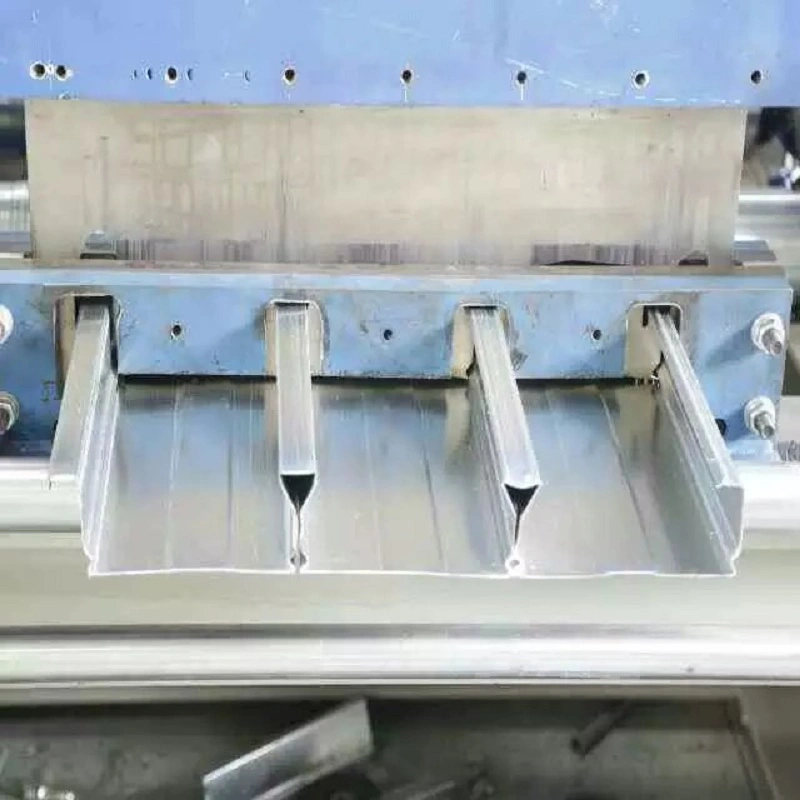

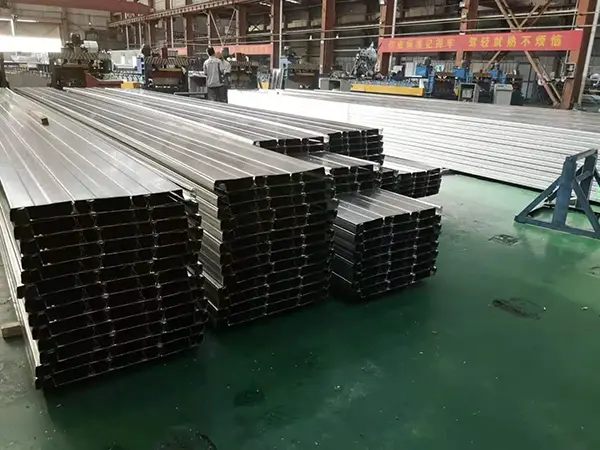

母材は幅約1000～1250mmの溶融亜鉛メッキ鋼板コイルで構成されています。材質には Q235、Q345、SGC490 などのグレードがあり、厚さは 0.7 mm ～ 1.5 mm です。両面亜鉛メッキの重量は通常 80 ～ 275 g/m² ですが、特別な要件に応じて最大 600 g/m² までカスタマイズできます。閉じたリブのプロファイルは、特殊な冷間曲げおよび逆変形プロセスを使用して形成されます。これは鋼板の弾塑性変形とスプリングバック特性を利用して、底部の開口部を自動的に閉じます。荷重がかかる部分に穴を開ける必要がないため、パネルの耐食性と全体的な剛性が維持されます。この製品は国家規格 GB/T 12755-2008「建築用異形鋼板」に準拠しています。

実績の検証

1. 複合動作と耐荷重能力 - コンクリートに完全に包まれたパネルリブ

オープンタイプのデッキに対するクローズドタイプのフロアデッキの主な利点は、そのクローズドリブ設計にあります。コンクリートを流し込んだ後、パネルリブはコンクリートで完全に覆われ、現場打ちスラブの鉄筋と同様の結合効果が生じます。これにより、鋼材とコンクリート素材それぞれの強みを最大限に発揮し、真の複合作用を実現します。クローズドリブデッキセクションの重心は、パネルの底部から約 16 mm の位置にあります。塑性理論を使用して複合スラブの構造耐荷重能力を分析すると、コンクリート圧縮力の中心と鋼材の引張力の中心の間の内部レバーアームが大きくなり、材料強度がより十分に活用されます。したがって、クローズドリブ複合スラブは、より高い構造耐荷重能力またはより高い安全率を提供します。

2. 耐火性 – 耐火コーティングは不要

耐火性試験により、クローズドリブ形状の鋼コンクリート複合スラブが、標準的な温度上昇条件下で優れた熱吸収性と耐火性を示し、クラス I 建築床スラブの耐火要件 (1.5 時間) を満たしていることが確認されました。クローズドリブ設計により鋼板がコンクリートで完全に覆われ、鋼板への直接的な熱曝露が防止されるため、これらのスラブは通常、追加の耐火スプレーコーティングを必要とせずに高層建築物の火災安全基準を満たします。この特性により、材料コストが節約され、建設中の環境汚染が回避されます。

3. 平らな下面と簡単な仕上げ - 高いクリア高さの利用率

クローズドリブスラブの下側は、しっかりとフィットしたウェブで平らで、建築上のニーズに基づいて柔軟な天井仕上げが可能です。表面をスプレー塗装して溝付きスタイルの天井を作成したり、スキムコートして水性塗料で塗装して滑らかな平らな天井にしたり、壁布や壁紙で直接覆うこともできます。スラブのユニークなスロットベースのサスペンション システムにより、吊り天井の設置が容易になります。さらに、複合スラブ設計によりスラブの厚さを減らすことができるため、建物の天井高が高くなります。

4. 効率的な建設 – 鉄筋の節約

建設中、各リブトラフ内に単一の底部引張補強バーを配置することで構造耐荷重要件が満たされ、従来の方法と比較して鋼材の使用量が少なくなります。上部レベルの荷重が中程度の場合、閉じたリブのスラブが下部の補強層を完全に置き換えることができます。これにより、現場での鉄骨製造と労働集約が軽減され、建設速度が加速されます。クローズドリブウェブ設計により、エンドクロージャプレートを必要とせずにコンクリートを注入できます。設置には、番号が付けられた設計レイアウトに従ってパネルを配置し、鉄骨梁に溶接することが含まれます。その後、その後の建設ステップをすぐに進めることができます。

主な仕様の概要

主な利点

真の複合アクション:クローズドリブ設計は、リブをコンクリートで完全に包み込み、現場打ちスラブの鉄筋のように機能し、鋼とコンクリートの相乗効果を可能にし、耐荷重能力と安全率を高めます。

優れた耐火性:スプレー式耐火コーティングを必要とせずに、クラス I の建物床スラブ耐火要件 (1.5 時間) を満たし、コスト削減と環境上の利点をもたらします。

平らな下面と柔軟な仕上げ:平らで見た目にも美しい下面により、直接スプレー、スキムコーティング、または吊り天井への設置が可能となり、建築上のさまざまな美的ニーズに対応します。また、スラブの厚さが減り、それによって天井の高さが増加します。

鉄筋の節約と効率的な建設:リブ間隔に基づいて引張補強材を構成して下層鉄筋を置き換えることができるため、現場での鉄筋製造が削減され、建設の進捗が加速されます。

耐食性と構造的完全性:クローズドフォーミングプロセスにより、耐荷重領域に穴を開ける必要がなくなり、亜鉛メッキ層の完全性が維持され、オープンリブデッキと比較して優れた耐食性が得られます。

アプリケーション

高層・超高層鉄骨構造物用複合床システム。

スタジアム、空港ターミナル、鉄道駅、コンサートホール、大劇場などの大規模な公共建築物。

発電所、電力機器の製造現場、大型スーパーマーケット、物流センターなどの産業・商業施設。

耐火性評価とスラブの下側の美的仕上げに関して厳しい要件が課せられる鉄骨構造プロジェクト。

クローズドプロファイルフロアデッキを選択する理由

高層ビルまたは大スパン鉄骨構造プロジェクト用の床ソリューションを選択していますか?クローズドプロファイルフロアデッキは、スチールとコンクリートの間の真の複合アクションを実現するクローズドリブ設計を特徴としています。耐火性テストにより、耐火コーティングを必要とせずに 1.5 時間の耐火定格を達成できることが確認されています。さらに、平らな下面により仕上げが容易になり、スラブの厚さが減少し、鉄筋の消費が最小限に抑えられます。 YX65-185-555 や YXB48-200-600 などの主流のプロファイルは、多くの高層ビル、スタジアム、空港で効果的であることが証明されており、高い耐荷重能力、信頼性の高い耐火性、効率的な構造を提供します。これらは、鉄骨構造プロジェクトに実績のある床ソリューションを提供します。

よくある質問

1. クローズドプロファイルデッキはどのようにして機械的なエンボス加工を行わずに複合アクションを実現するのですか?

閉じたリブ自体がメカニカルキーとして機能します。閉じた空洞にコンクリートが充填されて硬化すると、変形した鉄筋がコンクリートに接着するのと同じように、鋼材とコンクリートが自然に噛み合います。この幾何学的連動は、ほとんどのデザインで複合動作を行うのに十分です。

2. 裏面を追加の仕上げをせずに露出したままにすることはできますか?

はい。平らな下面は塗装後に露出したままになることがよくあります。スプレー塗装では凹凸のある溝のある天井効果が得られ、スキム コーティングでは滑らかな表面が得られます。どちらを選択するかは、建築上の意図と希望する仕上げレベルによって異なります。

3. クローズドプロファイルデッキの最大非岸壁スパンはどれくらいですか?

非支承スパンの耐力は、プロファイル、厚さ、鋼種、コンクリート スラブの厚さに依存します。オープンプロファイルデッキとは異なり、クローズドプロファイルデッキは、その囲まれた形状により異なるスパン特性を有することがよくあります。必ずメーカーのスパン表を参照し、構造技術者に確認してください。

4. 追加の底部補強は常に必要ですか?

いつもではありません。中程度の荷重の場合、クローズドリブデッキ自体が十分な引張容量を提供し、底部補強バーの必要性を排除します。より重い荷重または長いスパンの場合は、各リブの谷に小さなバーを指定できます。正確な要件は構造設計によって決まります。

5. 亜鉛メッキコーティングは複合結合にどのような影響を与えますか?

亜鉛メッキコーティングは、鋼とコンクリートの間の結合を著しく損なうことはありません。主な結合メカニズムは、閉じたリブによる機械的な連動です。また、コンクリートの外装がアルカリ環境を提供するため、コーティングは耐用年数の間、鋼を腐食から保護します。
