外壁と屋根の構造サポートのための安定した建物のエンベロープサポートシステム

建物外壁支持システムは、主要な鉄骨フレームを屋根および壁パネルに接続する二次構造部材、留め具、防水コンポーネント、および仕上げ付属品で構成されます。千房建築資材は、母屋、サポート クリップ、雨樋システム、水切り、シーリング材など、鉄骨構造プロジェクト向けのコンポーネントを幅広く提供しています。

通常、システムは次の 5 つの機能グループに分かれています。

構造的サポート:C、Z、U、L 形のスチール母屋、ハット チャンネル、サグ ロッド、ブレーシング チューブ。これらの部材は、屋根パネルと壁パネルからの荷重を主要な鉄骨フレームに伝達します。

固定と接続:屋根および壁サポート クリップ、スライドおよび固定ブラケット、セルフ ドリリング ネジ、せん断スタッド、および隠しファスナー。これらのコンポーネントは、パネルがどのように固定され、熱の動きにどのように対応するかを決定します。

排水：スチールまたはステンレススチールの側溝、雨水出口、縦樋、サイホン排水コンポーネント。適切な排水設計により、屋根周囲での水の蓄積や漏れを防ぎます。

点滅とトリム:リッジキャップ、フラッシングシート、エッジトリム、クロージャー、ドリップエッジ。これらのアイテムはパネルのエッジと移行部を密閉し、水の浸入を防ぎ、完成した外観を提供します。

絶縁と密閉:断熱材、防湿材、通気性膜、シーラントテープ、ガスケット。これらの製品は、熱伝達を制御し、結露を管理し、気密性を維持します。

構造サポートコンポーネント

C型母屋金属建築外皮で最も広く使用されている二次部材です。サイズの範囲は C80 ～ C350、厚さは 1.5 mm ～ 3.5 mm です。製造や設置が簡単なため、一般的な工業用建物や倉庫に適しています。

Z型母屋C 型セクションよりも優れたオーバーラップ性能を提供し、長いスパン向けに指定されることがよくあります。サイズはZ80からZ350まであり、取り付け精度と排水性能を向上させるために事前にパンチ穴が用意されています。

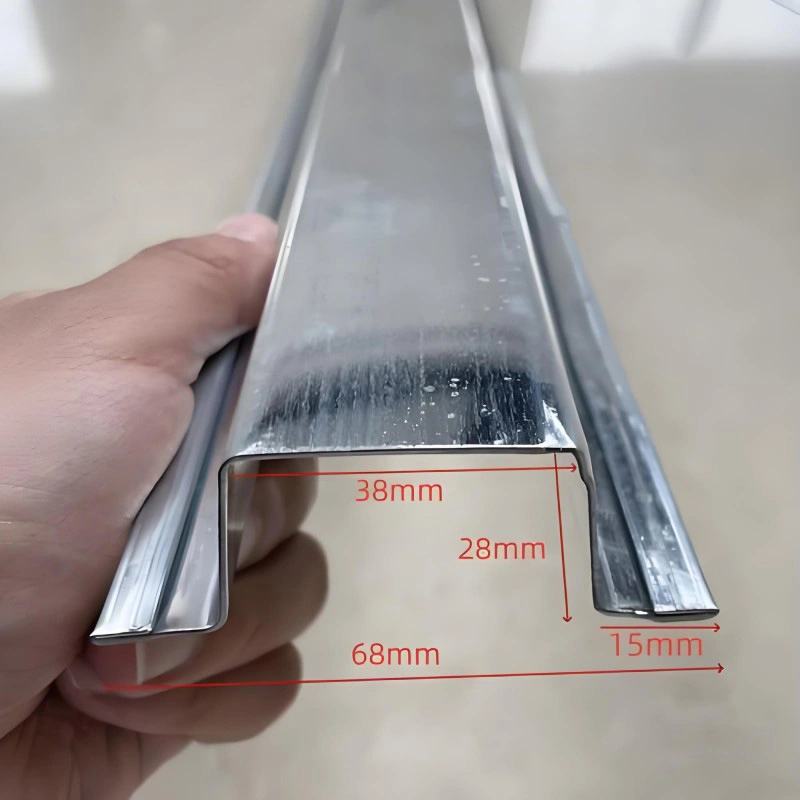

U型鋼とL型鋼ドアや窓の枠、コーナーの補強、エッジの固定に使用されます。ハットチャンネル正確な位置合わせが必要なシステムでは、対応するサポート ブラケットを使用して作業します。サグロッドとブレーシングチューブにより、母屋システムの全体的な安定性が向上します。

締結および接続コンポーネント

サポート クリップは、スタンディングシーム屋根システムの技術的に最も重要な部分です。スライドサポート屋根パネルが温度変化に応じて伸縮できるようにし、座屈やファスナーの疲労を引き起こす可能性のある応力を軽減します。これらのサポートには通常、熱ブリッジを防止するための断熱スペーサーが含まれています。固定サポート軒先や棟など、動きを抑制する必要がある場所に使用されます。

EPDM ワッシャー付きのセルフドリルねじは、ほとんどの壁および屋根パネルの接続に標準的な留め具です。ワッシャーは耐候性シールを維持し、ネジのコーティングが耐食性を決定します。せん断スタッドは、複合床デッキ システムでデッキを鉄骨梁に接続し、せん断力を伝達するために使用されます。

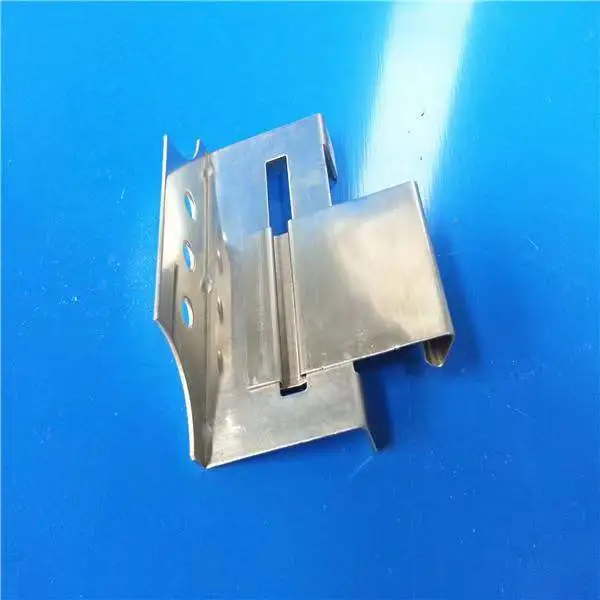

スタンディングシームシステムの場合、ステンレス鋼のクリップとアルミニウムのクランプが屋根の表面を貫通することなくパネルを固定します。これにより、露出したファスナーの数が減り、長期的な耐候性が向上します。

排水コンポーネント

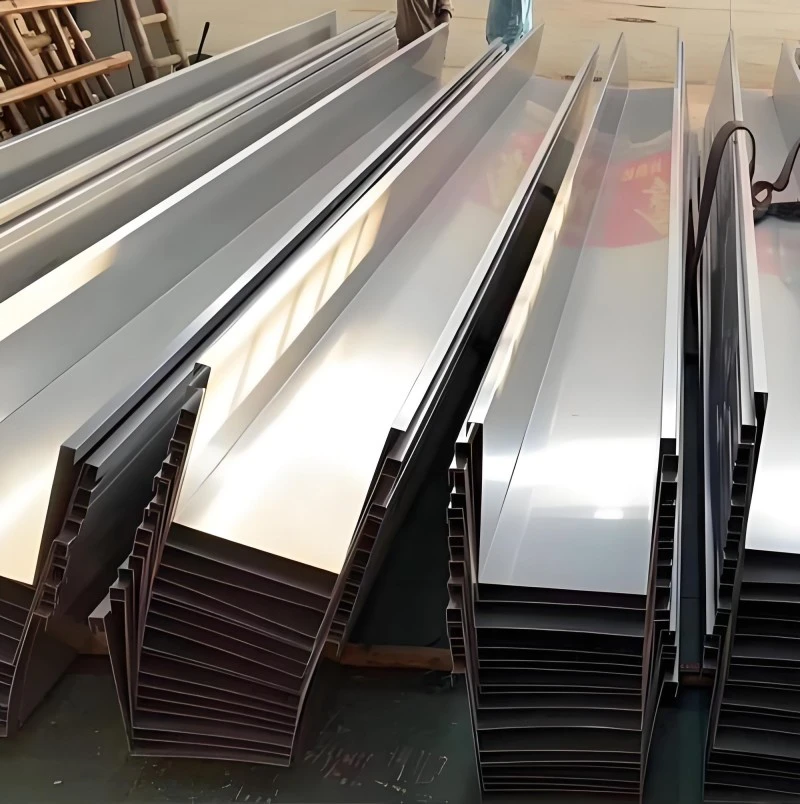

鋼製の雨樋は、屋根排水の主な収集要素です。一般的な材質には亜鉛メッキ鋼板やステンレス鋼があり、厚さは 1.0 mm ～ 2.0 mm です。ステンレス鋼は耐食性に優れており、沿岸環境や工業環境で好まれます。

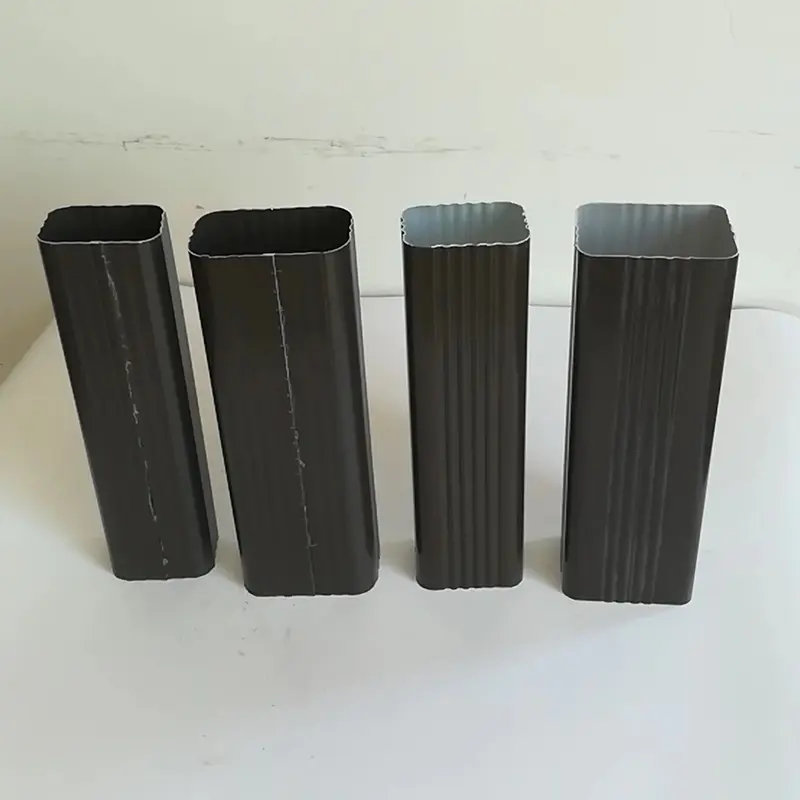

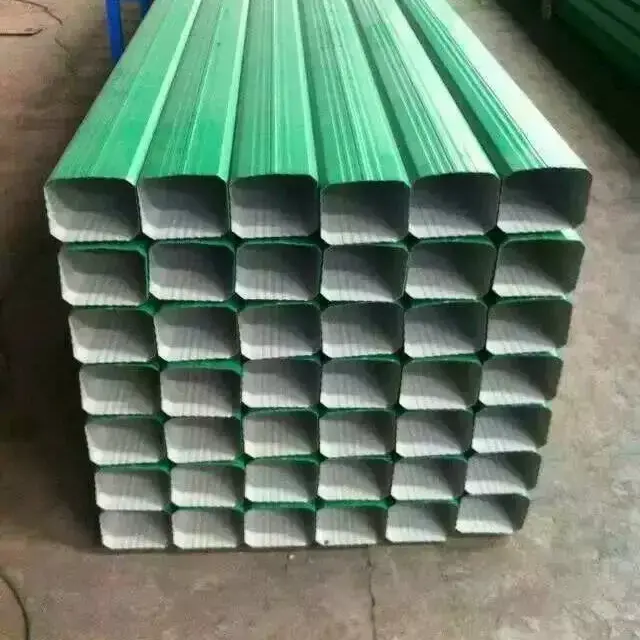

サイホン排水システムは、高い排水能力が必要な大スパン屋根に使用されます。縦樋と雨水排出口によってシステムが完成し、水を側溝から地面の排水網に導きます。

フラッシングおよびシールコンポーネント

水切りおよびトリムピースは、パネル、壁、屋根の貫通部の間の移行部を密閉します。リッジキャップが屋根の頂点を覆い、水切りシートが壁と屋根の接合部を処理し、エッジトリムが周囲を仕上げます。クロージャーとドリップエッジは、パネルの端と軒からの水の浸入を防ぎます。

屋根パネルや壁パネルの下にはロックウールやグラスウールなどの断熱材が施工されています。通気性のある膜は水の侵入を防ぎながら湿気を逃がし、蒸気バリアが断熱層内の結露を制御します。シーラントテープとガスケットにより気密システムが完成します。

技術仕様

選択に関する考慮事項

屋根システムの場合:母屋の間隔、サポート クリップのタイプ、およびパネルのプロファイルを調整する必要があります。熱の動きに対応するため、スタンディングシーム屋根にはスライド式サポートが標準装備されています。圧縮を避けるために、サポートの高さは断熱材の厚さと一致する必要があります。

壁システムの場合:通常は C 字型母屋で十分です。固定方法は壁パネルの形状と風荷重によって異なります。 EPDM ワッシャー付きのセルフドリリング ネジは、露出したファスナー壁に使用されるのが一般的です。建築用パネルには隠しファスナーが使用される場合があります。

腐食性環境の場合:ステンレス鋼の雨樋、コーティングされた留め具、アルミニウムと亜鉛でコーティングされた母屋を指定してください。 EPDM ワッシャーは、パネルのコーティングと地域の気候に適合する必要があります。

大スパン屋根の場合:事前に穴が開けられた Z 型母屋により、排水の位置合わせとパネルのサポートが向上します。降雨量が多い屋根では、サイホン排水が必要になる場合があります。

インストールガイド

母屋の取り付け:設置前にメイン鉄骨フレームにレイアウトラインをマーキングします。母屋の間隔は設計図面と一致する必要があります。母屋とメインフレームの間の接続は完全に締める必要があり、横方向の動きを防ぐために必要な場所にサグロッドを取り付ける必要があります。

サポートクリップの取り付け:パネルの敷設順序と同じ方向にクリップを取り付けます。クリップベースは母屋にしっかりと固定されている必要があります。熱ブリッジを避けるために、断熱スペーサーが正しく配置されていることを確認してください。

パネル固定：スタンディングシームシステムの場合は、パネルをクリップにはめ込み、校正された機器を使用してシームします。露出したファスナー システムのセルフ ドリル ネジを締めすぎないでください。EPDM ワッシャーが損傷し、耐候性が低下する可能性があります。

雨樋と水切りの取り付け:側溝が出口に向かって傾斜していることを確認します。すべての重ね継ぎ目と移行部をシールします。水切りは、クラッディングの後ろに水がたどるのを防ぐために、パネルのリブに正しく重なる必要があります。

他の建築外装製品とのコーディネート

サポート システム コンポーネントは、SENBO が提供するあらゆる金属エンベロープ パネルで動作するように設計されています。異形鋼板, ロックウールサンドイッチパネル, アルミニウム-マグネシウム-マンガンパネル、 そして多孔パネル。たとえば、サンドイッチ パネル壁の母屋レイアウトは、スパン能力の違いにより、シングルスキン プロファイル シート壁のレイアウトとは異なります。当社のエンジニアリング チームは、選択したパネル タイプに合わせて構造サポートを調整するレイアウト図面を提供できます。

よくある質問

1. スライドルーフサポートと固定ルーフサポートの違いは何ですか?

スライド式サポートにより、温度の変化に応じてルーフ パネルがその長さに沿って移動できます。これにより熱応力が軽減され、ファスナーの疲労が防止されます。固定支柱は軒や棟などの拘束箇所に使用されます。立ちハネ屋根ではクリップはスライド式が多く、固定クリップは特定の箇所にのみ使用されます。

2.母屋の間隔はどのように決定されますか?

母屋の間隔は、パネルのプロファイル、シートの厚さ、風荷重、積雪荷重によって異なります。より高いリブを備えたより強力なパネルは、より長い距離にまたがることができ、必要な母屋が少なくなります。間隔はプロジェクトごとに構造計算により検証する必要があります。当社の技術チームは、選択されたパネルに基づいて適切なレイアウトを推奨します。

3. 沿岸環境ではどのようなファスナーを使用する必要がありますか?

沿岸地域の場合は、高耐食性コーティングを施したファスナーを指定する必要があります。ステンレス鋼の留め具、または厚い亜鉛アルミニウムコーティングを施した留め具が適切です。また、EPDM ワッシャーは耐紫外線性があり、耐候性シールを維持するためにパネル コーティングと適合する必要があります。

4. サポート システムを非標準のパネル プロファイルに合わせてカスタマイズできますか?

はい。サポートクリップ、フラッシュ、クロージャーは、非標準のパネル形状に合わせて製造できます。正しいコンポーネントを選択または製造できるように、パネルのプロファイル図面とプロジェクトの構造要件を提供します。

5. サポート システム コンポーネントにはどのようなドキュメントが付属していますか?

材料証明書、コーティングレポート、製品テストレポートを提供できます。母屋とファスナーについては、ミルテスト証明書をご利用いただけます。防火性能や構造計算メモなど、追加のコンプライアンス文書が必要なプロジェクトの場合は、リクエストに応じて提供できます。
