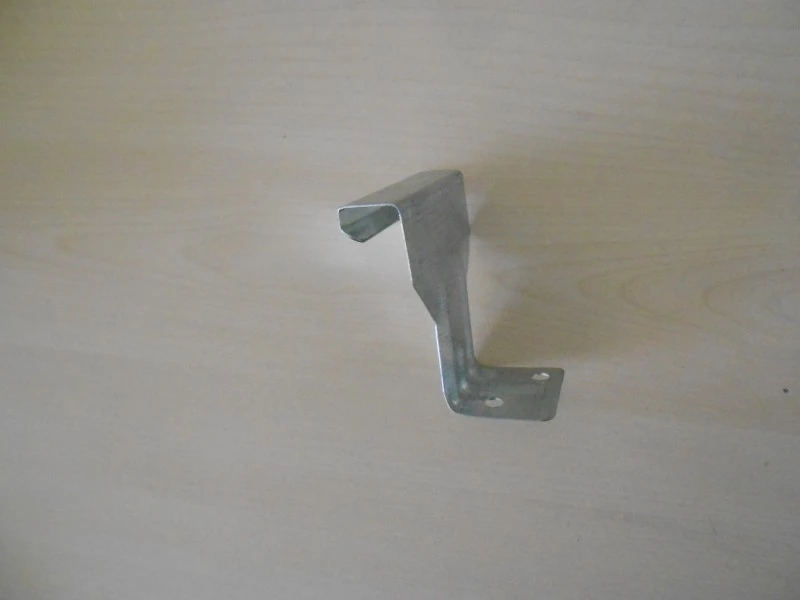

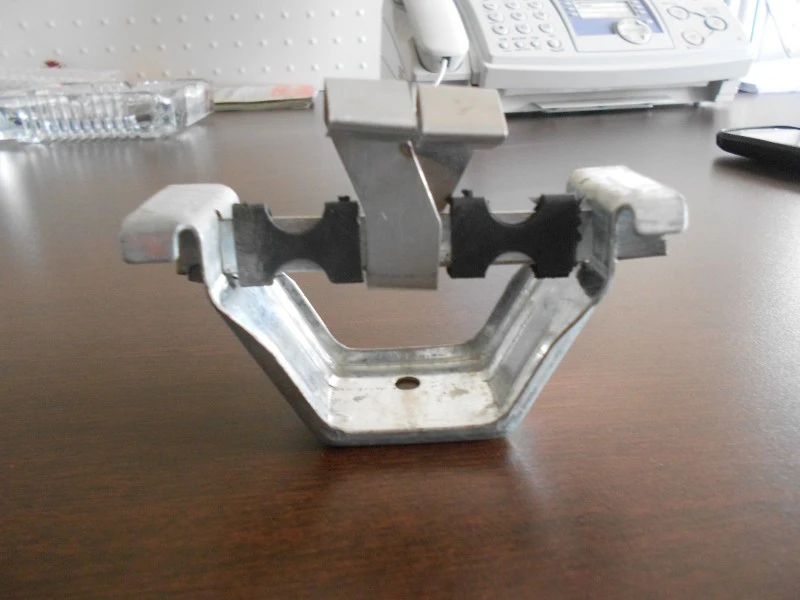

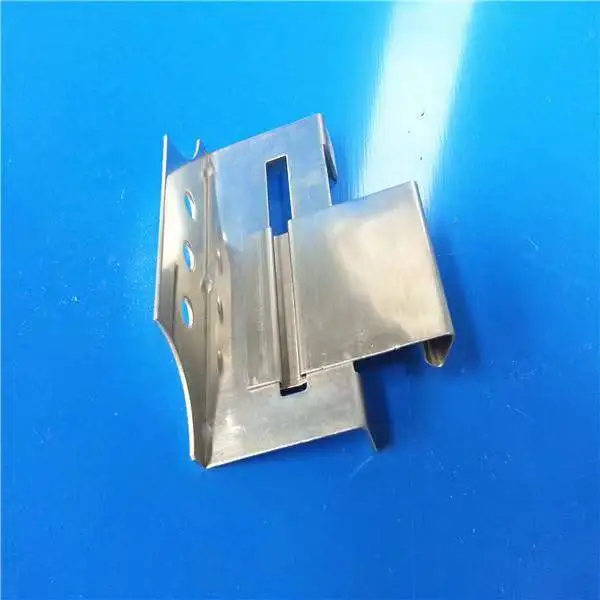

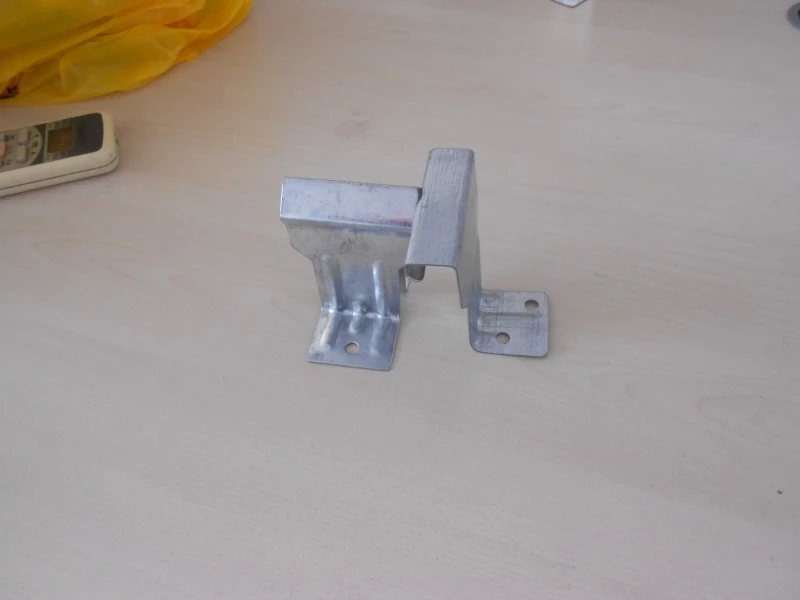

隠しクリップファスナー

隠しクリップ ファスナーは、建築パネルと支持構造の間に隠れた接続を提供します。クリップは母屋またはブラケットに固定されたベース リブに係合し、ネジを使わずにパネル表面を介してパネルを保持します。このアプローチにより、すべての留め具がパネルの継ぎ目の内側に保持され、きれいな外観が得られ、露出したネジやシーラントに関連する漏れ経路が排除されます。 SENBO は、スロットの深さ、脚の長さ、材料の厚さの寸法チェックを行ってこれらのクリップを供給しており、製造プロセスには嵌合強度の定期的なテストが含まれています。

材料と製造

クリップは標準で 304 ステンレス鋼で作られていますが、特定の予算に応じて 430 および 201 も利用できます。溶融亜鉛メッキを施した Q235B 鋼は、より重い構造用クリップに使用されます。ステンレス鋼のクリップは、ストリップ材料から冷間プレスまたはスタンピングによって製造されます。 Q235B クリップは通常、最小厚さ 5 mm の熱間圧延プレートから作られ、強度と寸法精度を維持するために油圧冷間プレスによって成形されます。

寸法と分類

クリップの内部の高さは、パネルのスロットの深さによって決まります。一般的な内部の高さは 2.6 mm ～ 10 mm で、脚の長さは 7.5 mm、材質の厚さはステンレス鋼で 0.5 mm ～ 1.5 mm です。ボルトの直径は 12 mm、強度等級は 8.8 以上です。クリップは用途により壁パネルクリップ、屋根パネルクリップ、床パネルクリップに分類されます。材質によりステンレス製クリップと溶融亜鉛メッキ鋼製クリップに分けられます。

技術仕様

性能検証

1. 機械的動作

隠しクリップの機械的要件は、GB 15831 および関連する業界標準に基づいています。滑り抵抗試験では、7.0 kNの荷重で7.0 mm以下の変位、10.0 kNの荷重で0.5 mm以下の変位が必要です。クリップは 25.0 kN で破損してはなりません。ねじり剛性は、900 N・m のトルク下で 4 度以下の角度が必要です。 SENBO によってテストされたオールスチールのコールドプレスクリップは、これらの制限を満たしています。

2. 耐食性

304 ステンレス鋼のクリップは塩水噴霧試験を受けており、屋外での暴露に適した耐食性を示しています。溶融亜鉛メッキ Q235B クリップには、片面あたり最低 150 g/m² の亜鉛コーティングが施されており、通常の大気条件で長期的な保護を提供します。材料の選択はプロジェクト環境に一致する必要があります。

3. 屋根の用途

立ち継ぎ屋根では、隠されたクリップが表面を貫通することなくパネルを支持ブラケットに固定します。これにより、屋根パネルはクリップで固定されたまま、熱膨張と収縮によって動くことができます。その結果、屋根表面にネジ穴が露出せず、水の浸入が軽減され、長期的な防水性が向上します。隠しクリップ工法は、大スパンの工業用屋根用の 360° スタンディングシームシステムで使用されます。

4. 壁パネルの取り付け

壁パネルの場合、隠しクリップ ファスナーを使用すると釘を使わずに取り付けることができ、パネル表面をきれいに保ちます。ウィンドウトリムアセンブリでは、隠れた接続部がカラーコーティングされたパネルの切断端を覆い、直接の雨の接触からパネルを保護し、端部の錆びのリスクを軽減します。この設置方法は建築上の外観要件を満たしています。

製品の特徴

• 隠された接続:ファスナーはパネルの継ぎ目の内側に留まり、ネジが露出することなくすっきりとした外観を実現します。
• パネル貫通なし:ネジがパネルを貫通しないため、穴の漏れ経路や腐食のリスクが軽減されます。
• 材料オプション:304 ステンレス鋼で高い耐食性を実現。重構造用途向け溶融亜鉛メッキ Q235B。
• 寸法の柔軟性:2.6 mm ～ 10 mm の内部高さにより、さまざまなパネル スロットの深さに合わせることができます。
• テストされたパフォーマンス:滑り抵抗性、構造的完全性、ねじれ剛性が標準限界まで検証されています。

代表的な用途

• 立ち継ぎ金属屋根システムの隠蔽接続。
• 金属壁パネルおよび特定の木材被覆システム用の隠しファスナー。
• 処理木材および木材とプラスチックの複合材を含む、屋外デッキのタイトシーム設置。
• カラーコーティングされたスチール製の窓周囲用の隠しフラッシングクリップ。

設置および取り扱い上の注意

• 注文する前に、クリップの内部の高さがパネルのスロットの深さと一致していることを確認してください。
• 取り付けの際は、指定されたボルトグレードとトルク値を使用してください。締めすぎるとクリップやパネルが損傷する可能性があります。
• ステンレス鋼のクリップの場合は、鉄の残留物が残り、表面が錆びる可能性があるため、炭素鋼の工具との接触を避けてください。
• クリップは乾燥した場所に保管してください。亜鉛メッキクリップは、亜鉛コーティングを損傷する可能性のある酸性またはアルカリ性の物質から遠ざけてください。
• 取り付け後にクリップのかみ合いを検査します。パネルは継ぎ目に対して垂直に動かずにしっかりと固定されている必要があります。

品質管理と文書化

サプライヤーはステンレス鋼または亜鉛メッキ鋼の材料証明書を提供する必要があります。プロジェクトで必要な場合は、滑り抵抗、構造的完全性、ねじり剛性に関するテストレポートを入手できる必要があります。現場での受け取り検査では、寸法、材質グレード、表面状態を確認する必要があります。大量注文の場合は、サンプルクリップをテストして、実際のパネルプロファイルとの嵌合を確認できます。

選択に関する考慮事項

• パネルのスロット寸法を確認し、一致するクリップの内部高さを選択します。
• 腐食環境や構造負荷に基づいてクリップの材質を選択してください。
• 屋根用途の場合は、クリップの間隔が設計の風揚力要件を満たしていることを確認してください。
• ボルトのグレードとサイズが支持構造に適合していることを確認してください。
• ステンレス鋼クリップの場合、建物が海岸近くまたは工業地帯にある場合は、塩水噴霧試験データをリクエストしてください。

よくある質問

正しいクリップの高さを選択するにはどうすればよいですか?

クリップの内部の高さは、使用するパネルのスロットの深さと一致する必要があります。パネルのスロットを測定するか、パネルの製造元の仕様を参照してください。クリップが高すぎると完全に係合できなくなり、短すぎると移動したり外れたりする可能性があります。

隠しクリップはすべてのパネル素材で使用できますか?

隠しクリップは、互換性のあるスロットまたは継ぎ目のプロファイルを持つパネル用に設計されています。立った縫い目または連結エッジのある金属パネルがうまく機能します。一部の木質パネルでは、スロットが正しく加工されていれば、隠しクリップを使用することもできます。必ずパネルとクリップの両方のサプライヤーに互換性を確認してください。

ステンレス鋼と亜鉛メッキ鋼のクリップの違いは何ですか?

ステンレス鋼クリップ、特に 304 グレードは優れた耐食性を備えており、沿岸または湿気の多い環境に適しています。亜鉛メッキ鋼クリップはより強度があり、重い構造接続によく使用されますが、亜鉛コーティングは攻撃的な雰囲気ではそれほど長く持続しない可能性があります。どちらを選択するかは、プロジェクトの環境への曝露と負荷の要件によって異なります。

隠しクリップは強風の地域に適していますか?

はい、隠しクリップは強風地域、特に立ち継ぎ屋根システムで使用されます。クリップは設計風荷重に従って間隔をあけ、クリップの材質と厚さは適切でなければなりません。風力上昇の計算は、特定のプロジェクトに対して実行する必要があります。
