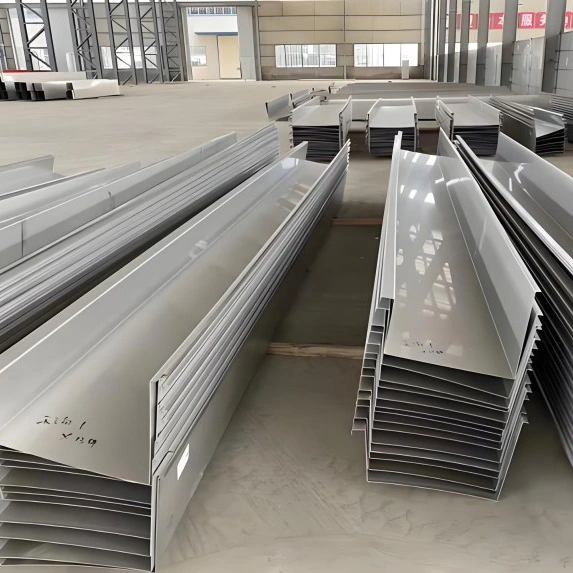

ステンレス製側溝

屋根の排水は、屋根の低い位置に設置された雨樋によって雨水を集めて縦樋に運びます。ステンレス側溝は場所によって分類されています。内部雨樋は外壁のラインの内側にあり、通常は欄干壁と連動します。外部雨樋は外壁を超えて伸びており、通常は欄干のない建物で使用されます。この分類は、切妻鉄骨フレームを備えた軽量建物の技術コードである GB 51022-2015 に準拠しています。 SENBOはこれらの雨樋を管理された工場環境で製造し、納品前に曲げと溶接を完了させます。梱包前に、各部品の幅、高さ、フランジのサイズ、真直度が検査されます。

ベース材質は標準で 304 ステンレス鋼です。プロジェクト条件でコストと耐食性の異なるバランスが必要な場合は、グレード 201 および 316L を指定できます。 GB 51022-2015 では、304 ステンレス鋼製の内部雨樋の最小シート厚を 1.0 mm に設定しています。他の材質で代替する場合には、確実な防食処理を施す必要があります。普通鋼板の側溝の厚さは 3.0 mm 以上必要です。国家標準アトラス 24CS08-1 には、排水アクセサリの選択と取り付けに関する詳細なガイダンスが記載されています。

寸法と製造

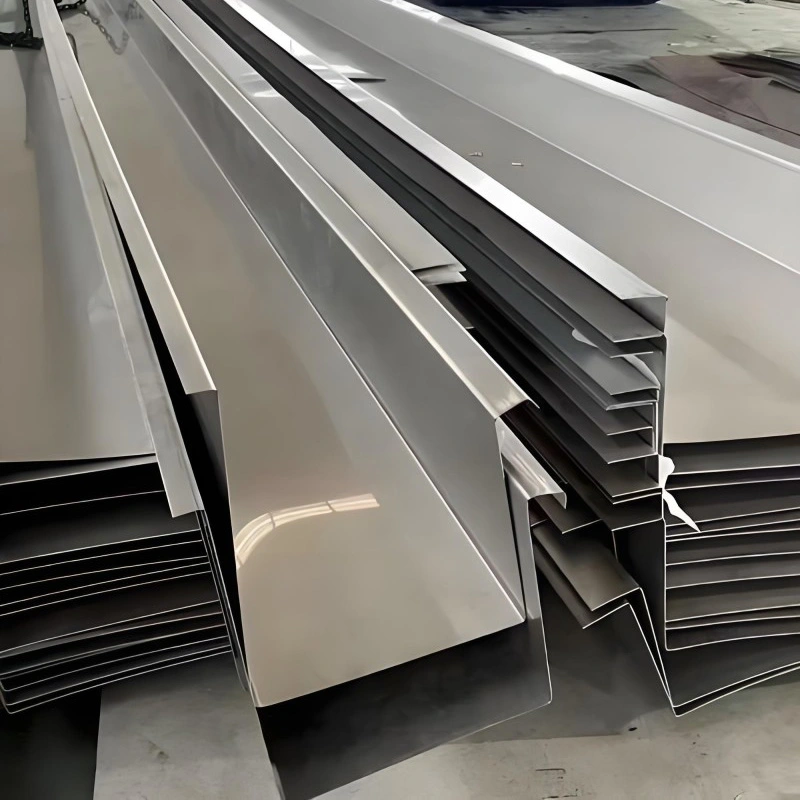

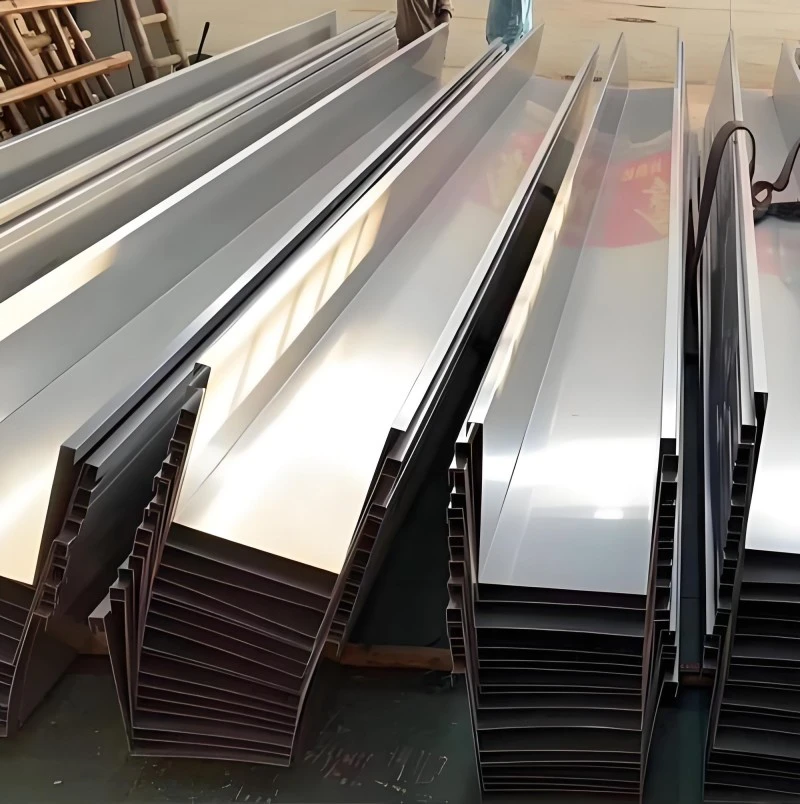

厚さの範囲は、設計荷重と腐食暴露に応じて 0.5 mm ～ 3.0 mm です。断面は通常長方形または台形で、底辺の幅は0.3 mから0.5 m、高さは0.25 mから0.4 mです。上部フランジは安全な取り付け面を提供します。側溝セクションの長さは 1 m から 14 m まで製作できます。 CNC曲げにより、全長にわたって1000mmあたり0.3mmの真直度、±0.5度の角度公差を維持します。表面仕上げには8Kミラー、マット、ブラッシュ仕上げが含まれます。

パラメータテーブル

現場での経験と規範への準拠

コード駆動型の設計ルール

GB 51022-2015 では、側溝の断面が長方形または台形であることが指定されています。内部側溝には、上端から 50 mm ～ 100 mm 下の位置にオーバーフロー出口を設置する必要があります。すべての接合部を密閉し、屋根パネルを側溝まで延長する必要があります。屋根面から雨樋に雨水が浸入する場合は、別途防水工事が必要です。これらの要件により、明確な設計と設置のベースラインが作成されます。

工業用建物の更新プロジェクト

Shantui Construction Machinery の共同作業場では、元の側溝システムが 304 ステンレス鋼のトラフに置き換えられました。雨水サイフォンの出口には縦樋が接続され、排水経路を確保しました。このプロジェクトでは、既存の雨樋が耐用年数に達し、耐久性を考慮してステンレス鋼の代替品が選択されたという典型的な改修シナリオを示しています。

公共建物の排水管修繕

寧海県黄潭鎮の農業・副産物展示センターでは、元のシステムが損傷したため、側溝の交換が必要になりました。新たにステンレス製の側溝約８５メートルを設置した。指定された材料は、厚さ 1.2 mm、高さ 0.3 m、ベース幅 0.35 m、および上部フランジ 0.05 m の 304 ステンレス鋼でした。このプロジェクトでは、ステンレス鋼の側溝を使用して既存の建物の排水機能を回復する方法を示しています。

海岸環境パフォーマンス

方城港ガンチェン インターナショナル ホテルでは、ロビーの柱廊玄関からの水漏れが炭素鋼の側溝の腐食によるものであることが判明しました。修理には厚さ 1.2 mm の 304 ステンレス鋼板を使用し、現場で溶接しました。高湿度、高塩分の海岸の大気により、元の素材が錆びてしまいました。交換後、排水トラブルは解消されました。このケースは、塩分を含んだ空気や同様の腐食環境での 304 ステンレス鋼の使用をサポートします。

設置と凍結防止

設置には凍結条件を考慮する必要があります。寒冷地では、内部の側溝や縦樋に断熱材やヒートトレースが必要です。このような気候では、氷の詰まりから保護しやすい外部側溝システムが好まれます。縦断勾配は 5 パーセント以上必要であり、縦樋は壁または構造フレームにしっかりと取り付けられている必要があります。 CNC 曲げセクションにより現場接合部が減少し、設置時の寸法精度の維持に役立ちます。

製作と設置のガイドライン

• 建物のデザインと地域の気候に基づいて、内樋と外樋のレイアウトを決定します。
• 大気腐食レベルに応じてステンレス鋼種を選択してください。 316L は、厳しい海洋環境や化学環境に適しています。
• 全走行に渡って側溝の勾配を少なくとも 5 ‰ に維持してください。
• 内部側溝の場合は、オーバーフロー排出口の位置とサイズが正しいことを確認し、ゴミが入らないようにしてください。
• 認定されたステンレス鋼溶接手順を使用してください。局所的な腐食を防ぐために、溶接後に熱影響部を清掃してください。
• 屋根が完成する前に、雨樋の接合部と屋根パネルの入口部分がシールされているかどうかを検査します。

プロジェクト チームからよく出される質問

外部雨樋の代わりに内部雨樋が必要になるのはどのような場合ですか?

内部雨樋は、欄干壁のある建物や、建築設計により排水が見えない場所によく見られます。外部雨樋は設置とメンテナンスが簡単です。この選択は通常、ファサードのデザインと気候に基づいて建築家と構造エンジニアによって行われます。

304 ステンレス鋼が内部雨樋の標準である理由は何ですか?

内部雨樋は建設後にアクセスするのが難しいため、材料はメンテナンスなしで腐食に耐える必要があります。このコードでは、耐食性、強度、コストのバランスが実証されているため、最小厚さ 1.0 mm の 304 ステンレス鋼が必要です。

長い側溝は現場でどのように接続されますか?

通常、セクションはステンレス鋼のコネクタで溶接または密閉されます。溶接は、正しく行われた場合、継続的な防水接合を提供します。シーラントを使用したメカニカルジョイントも使用されますが、より慎重な取り付けと定期的な点検が必要です。

ステンレス製の雨樋にはどのような仕上げが最も実用的ですか?

ブラシ仕上げやマット仕上げは、鏡面仕上げよりも小さな傷や表面の跡を隠すことができるため、多くの場合好まれます。鏡面仕上げは反射率が高く、水の汚れが目立ちやすくなりますが、視覚効果を目的として選択される場合もあります。

受信と検証

納品されるたびに材料証明書と照合する必要があり、ステンレス鋼のグレードとシートの厚さを確認する必要があります。寸法検証には、幅、高さ、フランジのサイズ、真直度が含まれます。溶接部分については、溶接手順が適格であること、および溶接工が有効な資格を保持していることを確認してください。輸送中に発生した可能性のある傷、へこみ、その他の損傷がないか表面仕上げを検査してください。

ご注文前の確認事項

• 雨樋のレイアウトタイプを決定し、構造図で断面寸法を確認します。
• 現場の腐食カテゴリに基づいてステンレス鋼グレードを選択します。
• シートの厚さが、内部雨どいの管理規定で要求される最小値を満たしていることを確認します。
• 水が縦樋に向かって安定して流れるように、側溝の傾斜とサポートの間隔を計画します。
• 長時間稼働する場合は、温度範囲と伸縮継手が必要かどうかを考慮してください。
• 生産を開始する前に、表面仕上げの要件と予想される納品長さを確認してください。
