千房建材は、金属建物の排水製品範囲の一部として、カラーコーティングされた鋼製縦樋を供給しています。これらのパイプは、鉄骨造建物の外樋システムで使用し、屋根の雨水を集めて排出するように設計されています。工場や物流倉庫、大規模な公共建築物などでよく使われています。

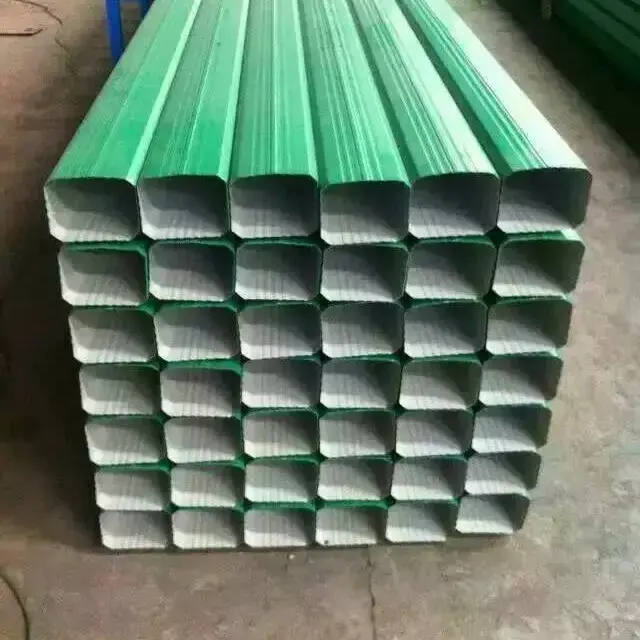

カラーコーティングされた鋼製縦樋は、長方形または正方形の断面を持つ建築用排水管です。これらは、ロール成形やインターロッキングなどの冷間加工プロセスを使用して、カラーコーティングされた鋼板から製造されます。
この製品はカラーコート鋼板を基材として使用しており、代表的なグレードとしてはQ235BやDX51D+Zなどが挙げられます。表面コーティングのオプションには、さまざまな耐候性要件を満たす PE (ポリエステル) または PVDF (フルオロカーボン) が含まれます。
検査および合格基準によれば、Al-Zn または亜鉛メッキ基材の亜鉛コーティング重量は通常、少なくとも 150 g/m² です。 PVDF フルオロカーボン コーティングの厚さは少なくとも 25 μm、ポリエステル コーティングは少なくとも 20 μm です。
原材料の試験は主に GB/T 12754「カラーコーティングされた鋼板およびストリップ」に基づいています。完成品および設置の受け入れについては、CECS 380-2014「金属異形板屋根および壁エンジニアリングの適用に関する技術仕様」および GB 50242「建物の給水、排水および暖房エンジニアリングの建設品質の受け入れに関する規定」を参照します。
標準的な機械成形製品は、主に 95×133 mm や 144×108 mm などの長方形または正方形の断面を特徴としています。肉厚は通常 0.4 mm ～ 0.6 mm で、0.8 mm の製品も特注で製作可能です。標準の長さは 6 メートルまたは 12 メートルですが、プロジェクトの要件を満たすためにカスタムの長さも利用できます。
RAL標準カラーチャートに基づいた色選択が可能で、鉄骨造建物の外壁との視覚的調和を実現します。
製品は製法により次の2種類に分類されます。

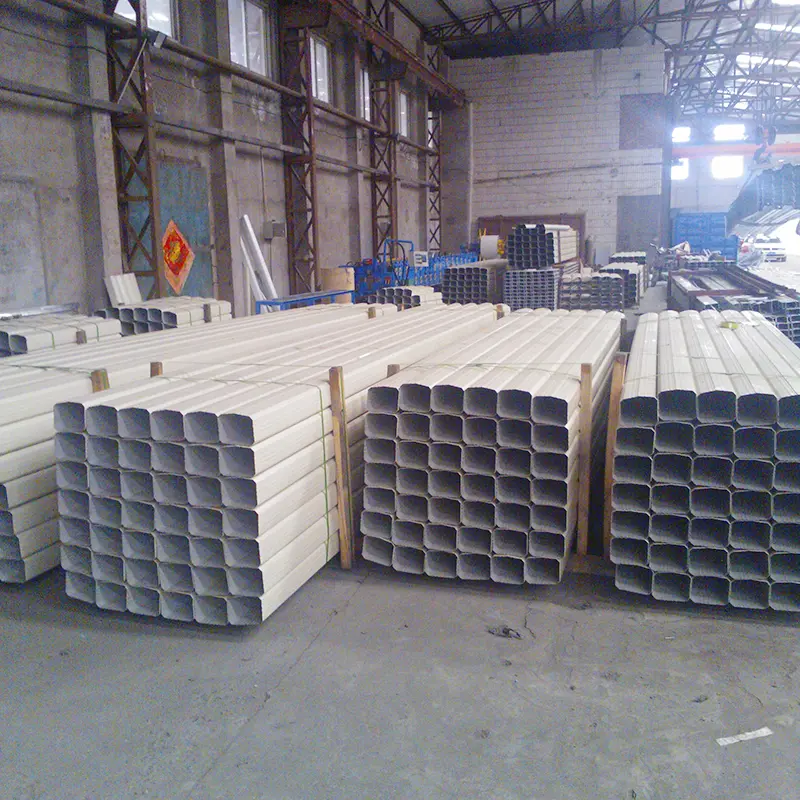

機械成形された縦樋:生産ラインで一括生産され、高効率で寸法が安定した標準仕様の製品です。
特注で製作された縦樋:特別な仕様や特大寸法の要件を満たすために、手動曲げと機械的縫い合わせ技術を使用して製造されています。
標準の PVC パイプとは異なり、カラーコーティングされたスチール縦樋は、熱膨張や収縮によって引き起こされる経年劣化、ひび割れ、破裂の影響を受けません。中国東北部や北西部などの極寒の地域では、塩ビパイプは低温脆性により凍結や亀裂が発生しやすくなります。カラーコーティングされたスチール縦樋は金属の耐低温性を利用しており、極寒の環境下でも凍結による損傷を受けません。期待寿命は15～20年と塩ビ管の3～5倍です。
工場で形成された標準仕様は、ほとんどの従来のプロジェクトのニーズを満たします。大規模な屋根排水量を伴う特殊なエンジニアリング プロジェクトの場合は、標準以外のサイズも特注で製造できます。
YTO エクスプレス ロジスティクス パーク プロジェクトでは、広大な屋根面積と豪雨時の極端な排水量により、最大の標準仕様 (180×125mm) では不十分でした。このメーカーは、手動曲げと機械的縫い合わせ技術を使用して、高さ約 1.8 メートルの大きなエルボと組み合わせた、カスタムの 245 × 200 mm の特大縦樋を製造しました。構造の安定性を高めるために、取り付けには二重リベット留めプロセスが使用されました。設置後は、元の設計に比べて排水効率が40％向上しました。
カラーコーティングされた鋼製縦樋の設置は、次の合格基準を満たしている必要があります。垂直偏差は 1 階の高さあたり 3 mm を超えてはなりません。パイプクランプは 2m 以下の間隔で等間隔に配置する必要があります。接続時の重なり長さは少なくとも 30mm 必要です。ジョイントはブラインドリベットまたはボルトで固定する必要があります。
水流テストでは、漏れや逆勾配の問題がないことが示されなければなりません。設置後のテスト中に漏れが検出された場合は、再作業が必要になります。最終的な合格は、圧力が安定している期間中に圧力降下や漏れ箇所が観察されない場合にのみ許可されます。

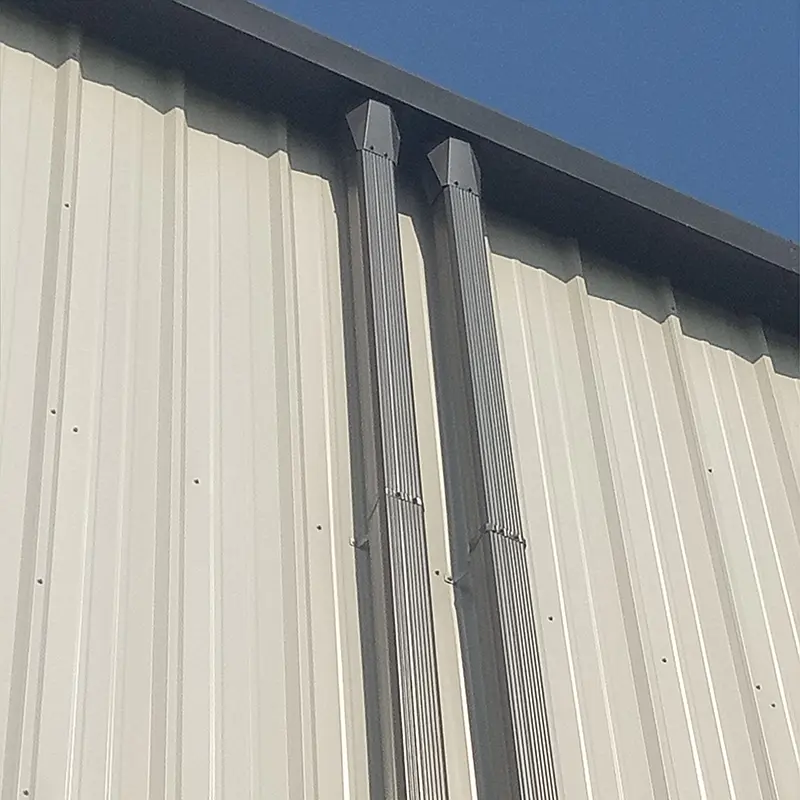

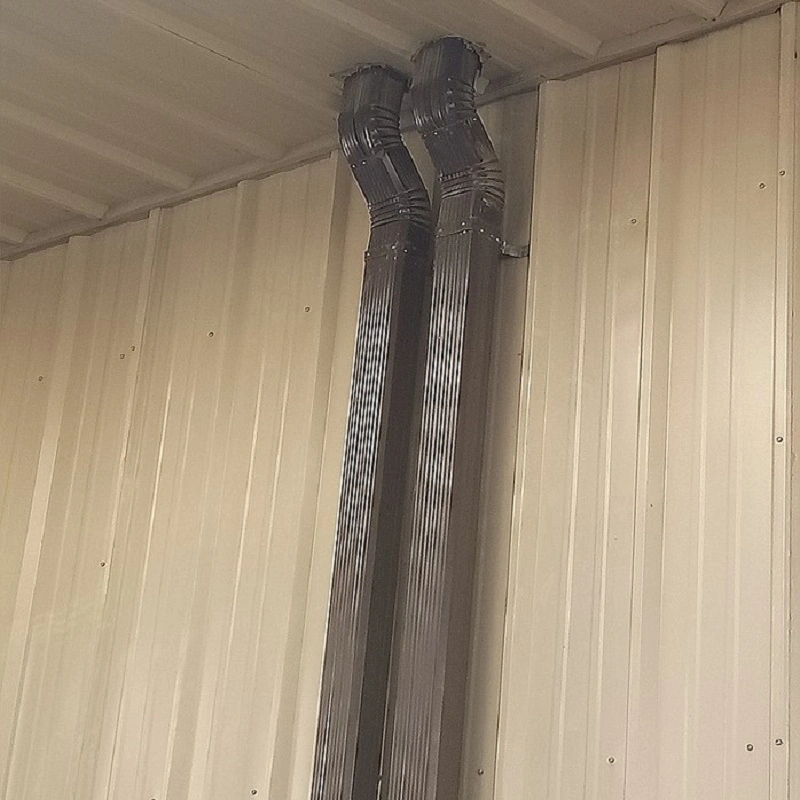

鉄骨構造の建物で使用するために設計されたこれらの縦樋は、すっきりとした流線型の外観を提供します。建物の外壁に合わせて色をカスタマイズできるため、鋼製屋根や壁の外装との視覚的な調和が保証されます。複雑な壁システムの設置に対応するために、S ベンド、シングルベンド、パイプ クランプなどのさまざまな継手が利用可能です。
エンジニアリングの観点から見ると、これらの縦樋は、カラーコーティングされたスチール製の雨樋と壁パネルとの一体的なシステムを形成し、一貫した耐用年数を保証します。これは、コストが高く、溶接接合部が目に見えることが多いステンレス鋼の代替品に比べて利点があります。
以下のパラメータは、標準製造および関連規格に基づいています。特定のプロジェクト要件を満たすためにカスタマイズが可能です。
| パフォーマンス指標 | パラメータ/仕様 | 標準 / 注意事項 |
|---|---|---|
| 基材 | カラーコート鋼板（Q235B / DX51D+Z） | 亜鉛メッキまたはAl-Znコーティングされた基板 |
| 基材規格 | GB/T 12754 | カラー塗装鋼板および鋼帯 |
| 完成品規格 | CECS 380-2014 | 金属異形板屋根および壁エンジニアリングの技術仕様 |
| 一般的な肉厚 | 0.4～0.8mm | 標準機械製：0.4～0.6mm |
| 亜鉛めっき重量 | ≥150 g/m² | 両面コーティング |
| コーティングの厚さ | PVDF ≥25 μm / PE ≥20 μm | 耐候性グレードに基づいて選択 |
| 標準仕様 | 95×133mm、108×144mm、130×100mm、180×125mm | 長方形または正方形の断面 |
| 単一ユニットの長さ | 6m（標準）/12m（最大） | カスタマイズ可能 |
| 耐塩水噴霧性 | ≧500時間 | 屋外使用の要件 |
| 耐用年数 | 15～20年 | 寒冷地にも対応 |
| パイプクランプの間隔 | ≤2m | 均等に分布 |
| 垂直偏差 | ≤3 mm/階高さ | インストールの受け入れ要件 |
1.耐寒性と耐霜性。熱膨張収縮による経年劣化や低温脆性など、塩ビ管特有の欠点を克服した金属素材です。北東部および北西部の極寒の氷点下にも耐え、耐用年数は 15 ～ 20 年です。
2. 柔軟な仕様。機械成形製品は標準的な市場ニーズをカバーしますが、手動によるカスタマイズは超大型仕様 (例: 245×200 mm) や特殊な排水要件に対応する非標準サイズに対応します。
3. 建築コーディネート。鉄骨造建物の外観に合わせて、RAL規格に準拠したカラーカスタマイズが可能です。さまざまなアクセサリにより、排水システムが建物の美観と確実に統合されます。
4. 検証可能な材料基準。GB/T 12754 および CECS 380-2014 に準拠して製造されています。特徴としては、少なくとも 150g/m² の亜鉛メッキ層、耐候性要件を満たすコーティング厚さ、および少なくとも 500 時間の塩水噴霧耐性が挙げられます。
5. インストールおよび受け入れ基準をクリアします。仕様には、1 階の高さあたり 3 mm 以内の垂直偏差、2 m 以内のパイプクランプ間隔、および少なくとも 30 mm のオーバーラップ長が含まれます。合格は、設置後の漏れのない水流テストに基づいています。
寒冷地向け:低温脆性を避けるために、PVC ではなくカラーコーティングされたスチール縦樋を選択してください。亜鉛コーティングの重量とコーティングの種類が地域の気象条件に適していることを確認してください。
広い屋根エリアの場合:地域の降雨強度と屋根面積に基づいて必要な排水能力を計算します。標準仕様では不十分な場合は、大型縦樋の特注製作をご検討ください。
沿岸環境または工業環境の場合:コーティングの種類 (PE または PVDF) と亜鉛コーティングの重量が耐食性要件を満たしていることを確認します。塩水噴霧試験レポートはご要望に応じて入手可能です。
インストール中:垂直偏差、パイプクランプ間隔、およびオーバーラップ長さの合格基準に従ってください。接合部にはブラインドリベットまたはボルトを使用し、通水試験を実施し漏水がないことを確認してから最終合格となります。
1.産業用鉄鋼工場および物流倉庫向けの組織化された屋根排水システム。カラーコーティングされたスチール製の外部雨樋に対応します。
2.スタジアム、展示場、大型スーパーマーケットなど、大規模な公共建物の金属屋根排水。
3.寒冷地における屋根排水。中国北東部および北西部で塩ビ管の代替として使用されます。
4.大面積の屋根や高い排水能力を必要とするプロジェクトに、規格外の大口径仕様をカスタマイズ可能。
カラーコーティングされたスチール製縦樋は、PVC に比べて低温脆化や亀裂が発生しにくくなっています。また、鉄骨造建物の外装との調和性が高く、耐用年数が長くなります。 PVC は軽量で安価ですが、鋼製縦樋の方が極端な気候での耐久性が高くなります。
標準以外のサイズは、手動曲げや機械的縫い合わせ技術を使用してカスタム製造できます。例えば、大規模物流パーク向けに245×200mmなどの超大型縦樋も製作されています。排水計算に関して当社の技術チームにご連絡いただければ、適切なカスタム サイズを推奨いたします。
主なチェックポイントには、各階の高さあたりの垂直方向の偏差が 3 mm 以下、パイプクランプの間隔が 2 m 以下、オーバーラップの長さが少なくとも 30 mm であることが含まれます。設置後に通水テストを実施し、漏れや逆勾配がないことを確認してください。
はい。建物の外壁、鋼屋根、壁材に合わせてRAL標準カラーチャートから色をお選びいただけます。これにより、排水システムが建物全体のデザインと視覚的に統合されるようになります。
パイプのサイズ、壁の厚さ、長さ、色 (利用可能な場合は RAL コード)、数量、および機械成形製品とカスタム製作製品のどちらが優先されるかをお知らせください。また、プロジェクトの場所と、海岸への露出や極度の寒さなどの特別な環境条件も示します。
Tianjin SENBO Building Materials Technology Co., Ltd. は、カラー塗装鋼縦樋、カラー塗装アルミニウム縦樋、FRP 採光パネル、その他の金属エンベロープ製品のメーカーです。当社の生産拠点は中国天津市の静海経済開発区にあり、自動化された生産ラインと4段階の品質検査プロセスを備えています。当社の工場、認証、テスト能力、プロジェクトの参考資料の詳細については、当社のウェブサイトをご覧ください。私たちについてページまたは弊社のエンジニアリングチームにお問い合わせください.
