金属壁パネル

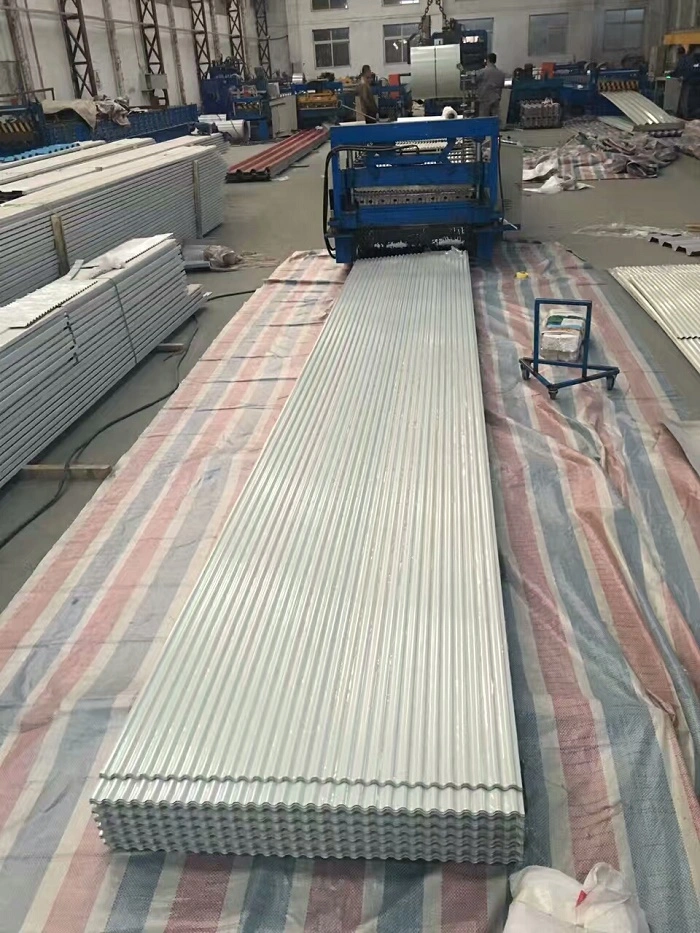

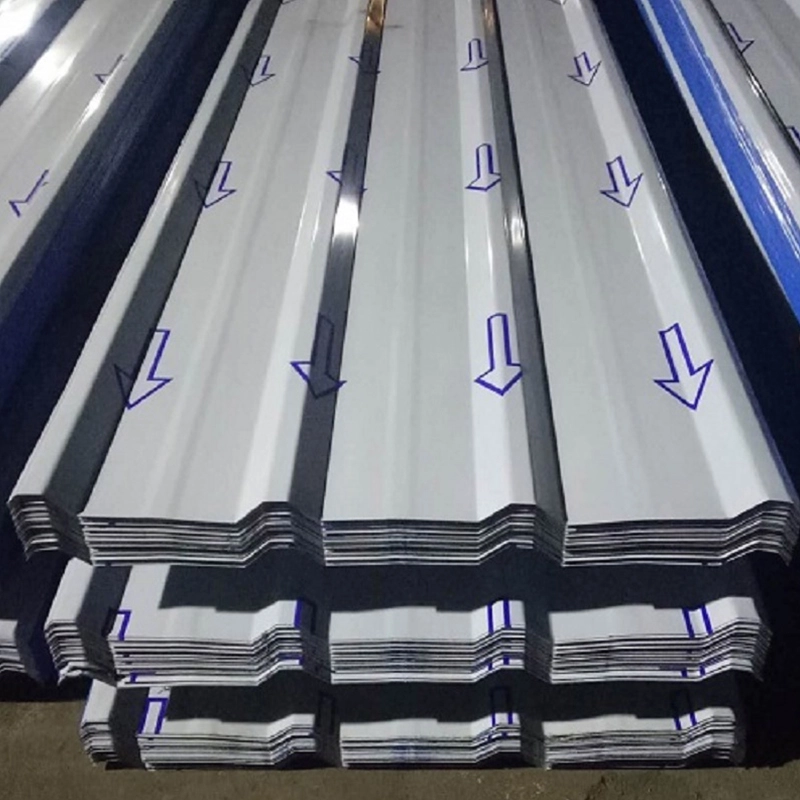

金属壁パネルは、建物の外装に使用される異形シートです。これらは、金属コイルをロール成形するか、金属シートを絶縁コアに接着することによって製造されます。一般的な用途には、工業プラント、公共の建物、大規模会場の外壁エンクロージャ、カーテンウォール クラッディング、内部パーティションなどがあります。基材の選択は、使用環境と耐久性の要件によって異なります。 SENBO はこれらのパネルを専用のロール成形ラインで製造しており、材料の厚さ、プロファイル寸法、コーティングの密着性を社内で品質検査することで、バッチ間で一貫した製品性能を維持することができます。

ベースマテリアルのオプション

• 溶融亜鉛めっき鋼板：通常はDX51D+Zグレード。両面亜鉛コーティングの重量は 40 g/m² ～ 275 g/m² です。一般的な工業用建物に適しています。
• アル亜鉛（Al-Zn合金めっき）鋼板：コーティングには約 55% のアルミニウムと 43.5% の亜鉛が含まれています。標準亜鉛メッキ板に比べて3～5倍の耐食性を発揮します。

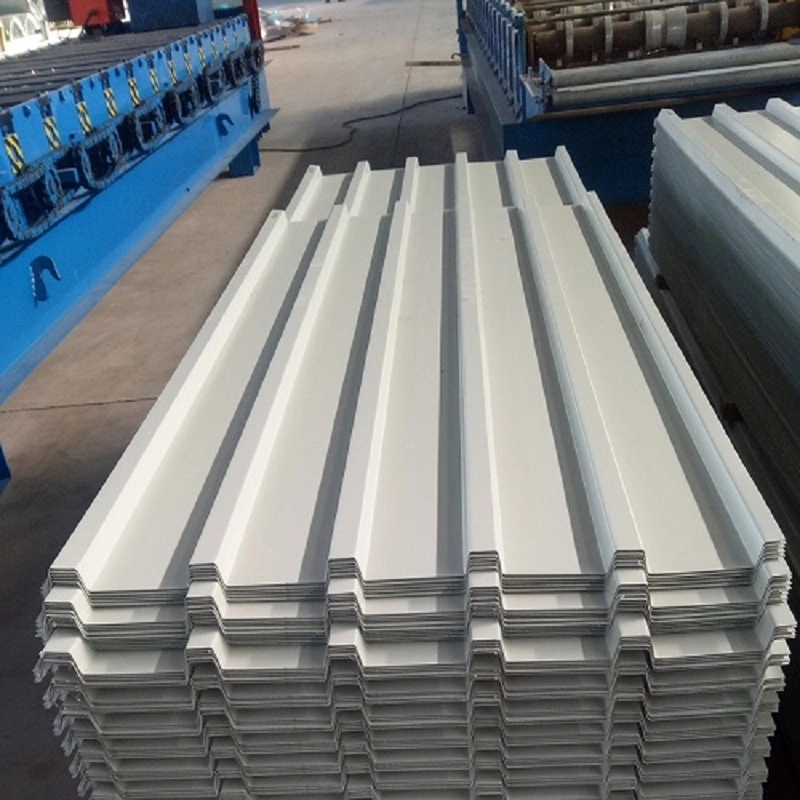

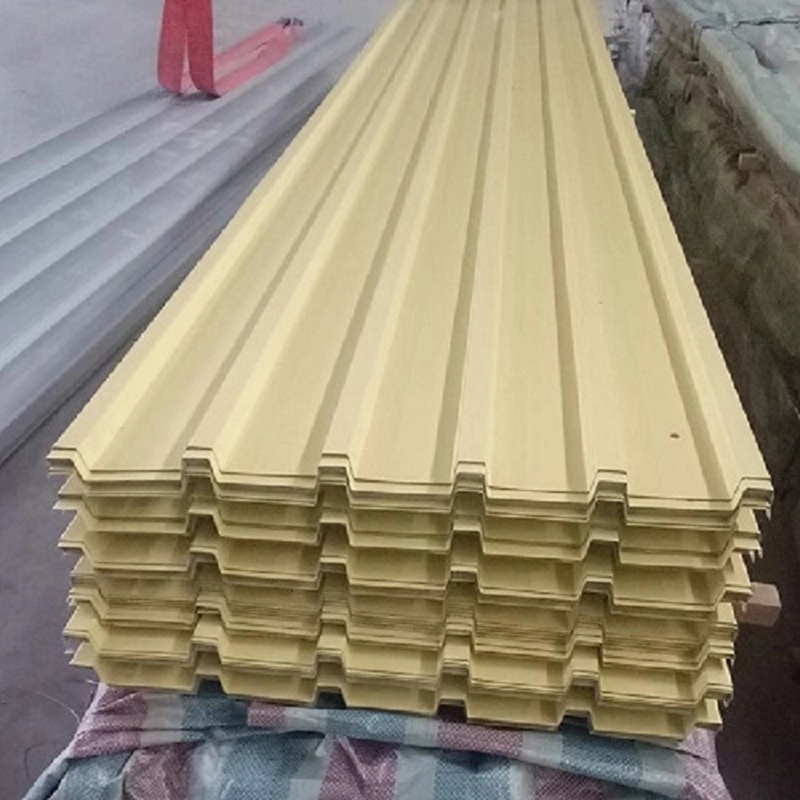

• カラー塗装鋼板：ポリエステル（PE）またはフルオロカーボン（PVDF）コーティングを使用し、耐食性と装飾的な外観を兼ね備えています。
• アルミニウム合金板：厚さは1.5mmから3.0mmまで。耐火等級A2を達成。軽量かつ高剛性。耐用年数は通常 20 年を超えます。

製品カテゴリー

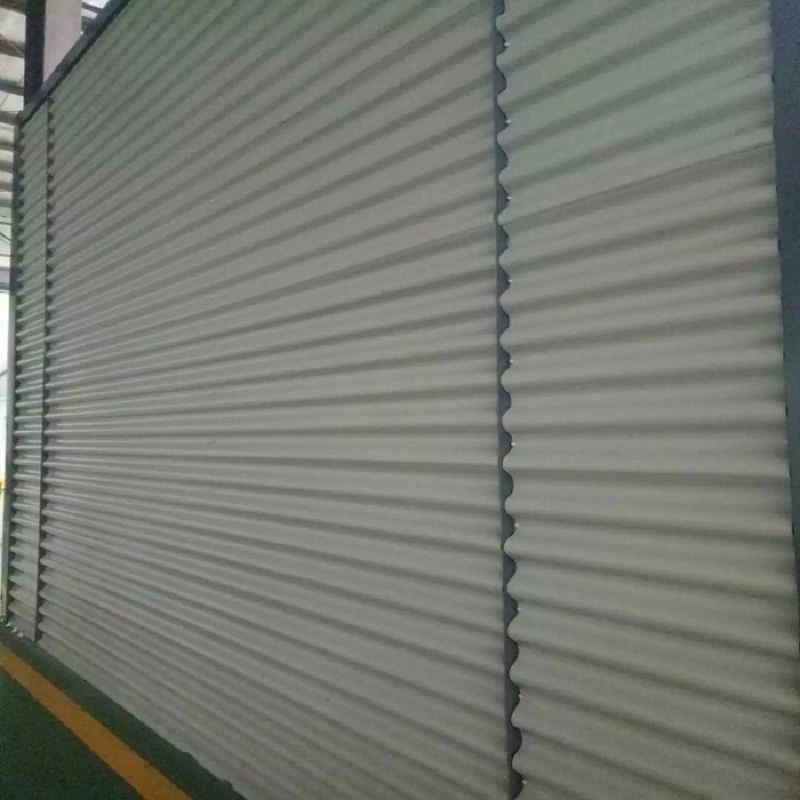

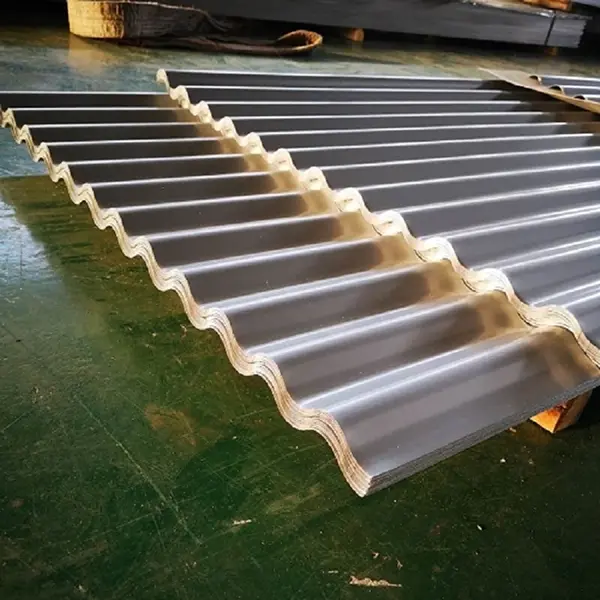

• シングルスキン金属壁パネル:単層異形金属シート。断熱されていない外壁や装飾カーテンウォールに使用されます。
• 金属サンドイッチ壁パネル:ロックウールやポリウレタンなどの芯材が入っています。断熱材を建物の外壁と一体化させます。

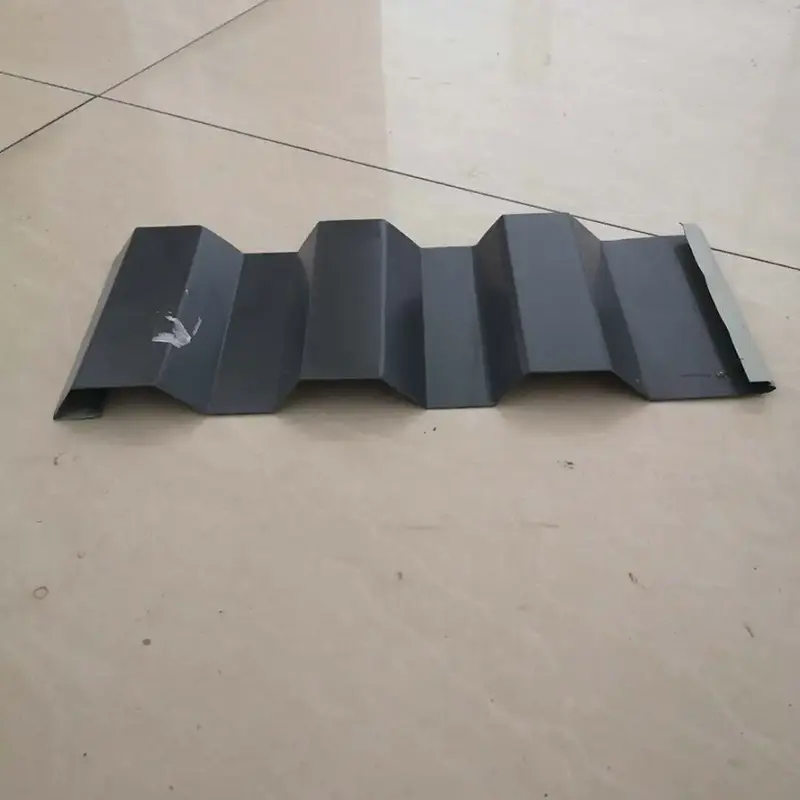

• 隠しファスナーの金属壁システム:パネルは隠しブラケットで接続されています。パネル表面に留め具が見えず、すっきりとした外観です。

設置システム

• フックオン取り付け:胴縁チャンネルとフック構造を使用してパネルを上から下に取り付けます。簡単な取り付けと取り外しが可能です。
• 外部取り付け:拡張およびドッキング機構を使用して設置間隔を調整し、さまざまなパネルサイズに対応します。

技術仕様

プロジェクト アプリケーションからのパフォーマンス データ

1.耐風性

耐風性は、沿岸地域や強風の地域における金属壁パネルの重要な性能指標です。アラシャン・タムス天然アルカリ開発利用プロジェクトは、中国とモンゴルの国境近くのゴビ砂漠に位置しています。敷地の基本風圧は0.6kN/㎡、建物の最大高さは61メートルに達します。このプロジェクトでは、総面積 400,000 平方メートルを超える金属エンベロープ システムが使用されています。理論計算と 1:1 スケールの風揚力試験により、壁と屋根のサンドイッチ パネル システムはそれぞれ 5.2 kPa と 6.3 kPa の耐荷重能力を達成しました。建設中に何度も砂嵐に見舞われたにもかかわらず、現場は無傷のままでした。

2. 海岸環境パフォーマンス

珠海金湾空港のターミナル 2 ビルは、風圧が高く、複雑な環境条件が存在する沿岸地域に位置しています。このプロジェクトには、65,000 平方メートルの金属屋根と壁の被覆が含まれます。ステンレス鋼の連続溶接技術を使用して、屋根と壁システムの構造的安定性と水密シー​​ルを確保し、建物のライフサイクル性能要件を満たしました。

3. 建築形態への適応性

金属壁パネルは、複雑な建築設計に対応するために、直線または曲線のプロファイルに加工できます。 Alxa Tamusu プロジェクトでは、円筒形サイロに垂直に配置された異形鋼板と湾曲した母屋が使用されていました。完成品倉庫には垂直隠しファスナー金属壁システムが使用されていました。パネルは水平方向に重なり合うことなくフルハイトに配置され、隠しブラケットで接続されているため、すっきりとした外観と信頼性の高い風砂耐性を実現します。

4. 音響および防火性能

金属製の壁パネルには、穴あき吸音構造を組み込むことができます。音響バッキング材と組み合わせると、0.7 ～ 0.8 のノイズ低減係数 (NRC) を達成します。アルミニウム合金の壁パネルはクラス A2 の耐火等級を達成できます。一部のシステムは RH99% の耐湿性評価も提供しており、高湿度環境に適しています。

5. 表面処理と耐候性

金属壁パネルは、PVDF またはポリエステル コーティングで仕上げることができます。これらのコーティングは、酸、アルカリ、塩水噴霧、風、日光、酸性雨に対する耐性を備えています。アルミニウム合金の壁パネルの耐用年数は20年以上です。

サイトの設置および取り扱いに関する注意事項

• パネルの取り付けを開始する前に、支持構造の位置合わせと水平度を確認してください。
• パネル表面に傷やへこみがつかないように、保護パッド付きの吊り上げ装置を使用してください。
• 隠しファスナー システムの場合は、製造元の手順に従って、隠しブラケットが正しくかみ合っていることを確認してください。
• 金属に適した工具を使用してパネルを切断し、腐食や怪我を防ぐために切断端のバリを取ります。
• プロジェクトの耐候性の詳細に従って、接合部と開口部の周囲にシーラントを塗布します。

よくある質問

壁用のシングルスキンパネルとサンドイッチパネルの違いは何ですか?

シングルスキンパネルは 1 枚の金属シートで構成され、耐候性と外観を提供しますが、断熱性はありません。サンドイッチ パネルには断熱コア (通常はロックウールまたはポリウレタン) が含まれており、エンクロージャに加えて熱性能も提供します。どちらを選択するかは、建物のエネルギー要件と防火上のニーズによって異なります。

沿岸環境に最適な基材はどれですか?

アル亜鉛またはアルミニウム合金は、標準的な亜鉛メッキ鋼板と比較して耐食性が向上しているため、沿岸地域でよく使用されます。 PVDF コーティングは、塩水噴霧や紫外線に対する耐性も優れています。

金属製の壁パネルを湾曲させることはできますか?

はい、多くの金属壁パネルは建築デザインに合わせて湾曲させることができます。曲面パネルは通常、ロール成形またはプレスブレーキによって必要な半径に製造されます。達成可能な半径は、パネルのプロファイル、材質、厚さによって異なります。

コンシールファスナーシステムはどのように維持されますか?

隠しファスナーシステムは最小限のメンテナンスで済みます。パネルの緩み、シーラントの劣化、または表面の損傷を確認するために、定期的に目視検査することをお勧めします。ファスナーが隠されているため、風雨にさらされることが少なく、長期的な腐食のリスクを軽減できます。

品質管理と文書化

メーカーは、基材の厚さ、コーティング重量、降伏強度、パネル寸法を網羅した工場テストレポートを提供する必要があります。特定の風荷重要件があるプロジェクトの場合は、風上昇試験レポートを提供できます。現場での受け取り検査では、パネルのプロファイル、色、数量が注文と一致し、表面に損傷がないことを確認する必要があります。

選択に関する考慮事項

• 基材とコアのタイプを選択する前に、建物の防火要件を評価してください。
• 強風地域の場合は、検討中のパネル システムに固有の風揚力試験データをリクエストしてください。
• 目に見えるファスナー システムと隠しファスナー システムのどちらかを選択する場合は、メンテナンスへのアクセスと長期的な外観を考慮してください。
• 設計段階でメーカーにカスタム プロファイルと長さが利用可能かどうかを確認してください。
