カラーコート波鋼板

カラーコーティングされた波形鋼板は、塗装済みの鋼コイルを波形のプロファイルに成形することによって製造されます。ベースコイルは、DX51D、Q195、または SGCC などのグレードの冷間圧延鋼または溶融亜鉛メッキ鋼です。塗装前に表面に脱脂、リン酸塩処理、クロメート処理を施します。次に、コイルは、上面の乾燥フィルムの厚さが 15 μm ～ 25 μm、裏面の厚さが 5 μm ～ 10 μm になるように、通常はポリエステルまたは PVDF でローラー コーティング仕上げされます。 SENBOではコイル厚さ、塗布量、表面状態をチェックした上で供給しており、ロール成形工程では定期的にプロファイル形状を確認します。

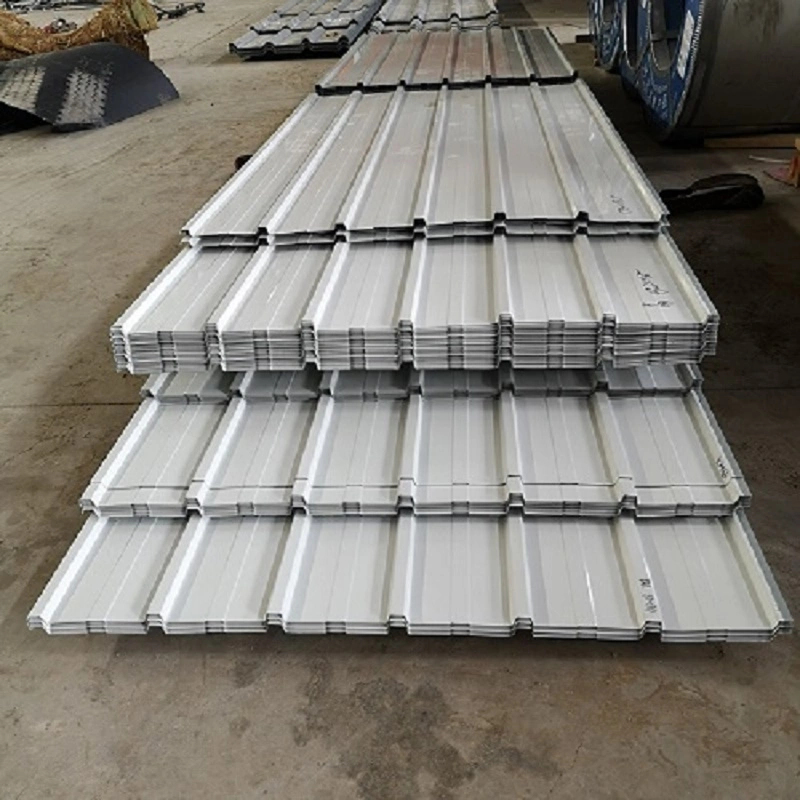

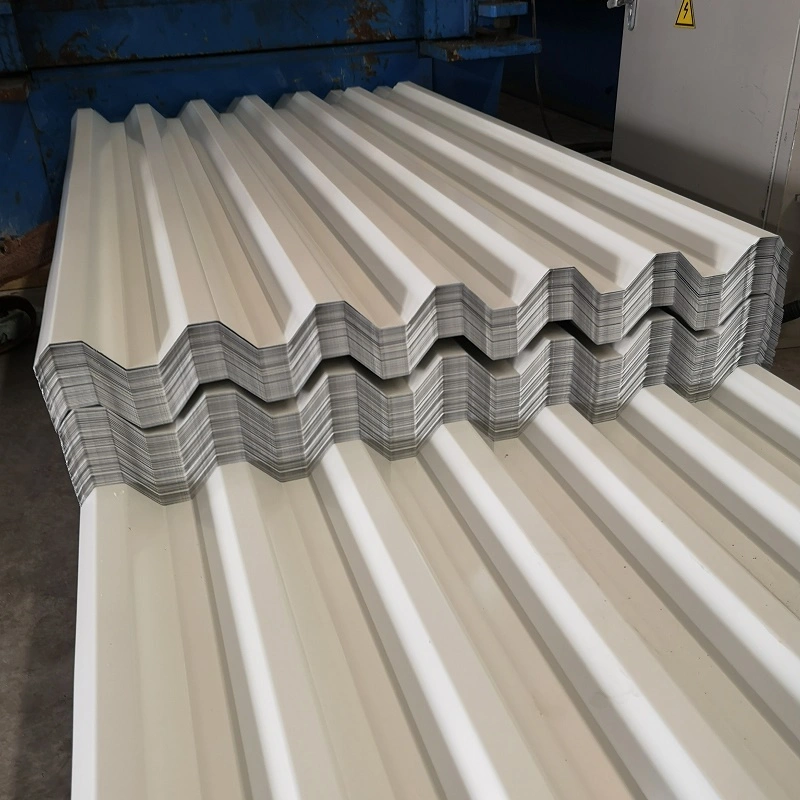

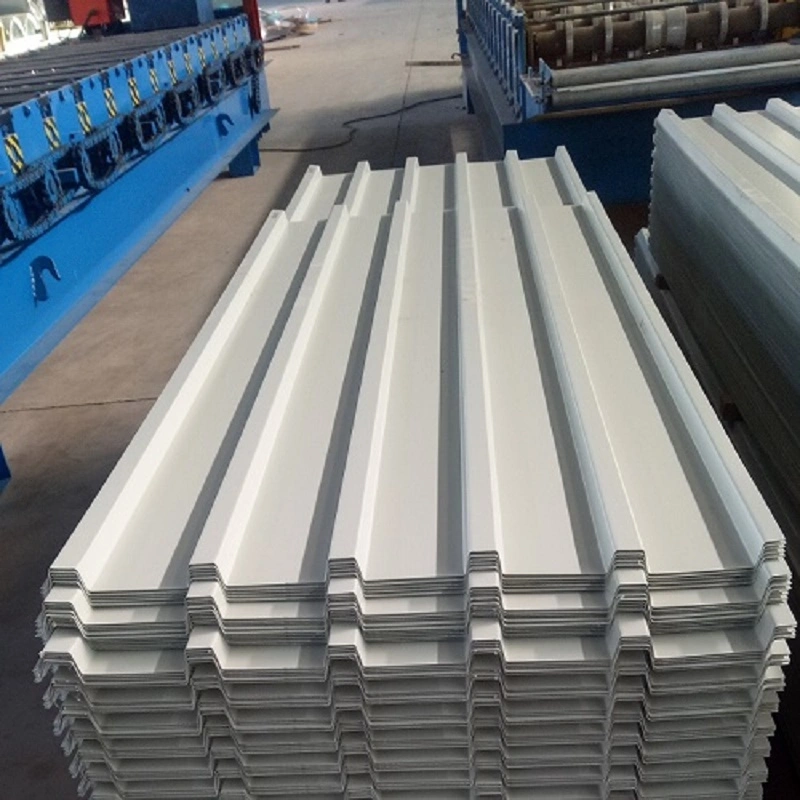

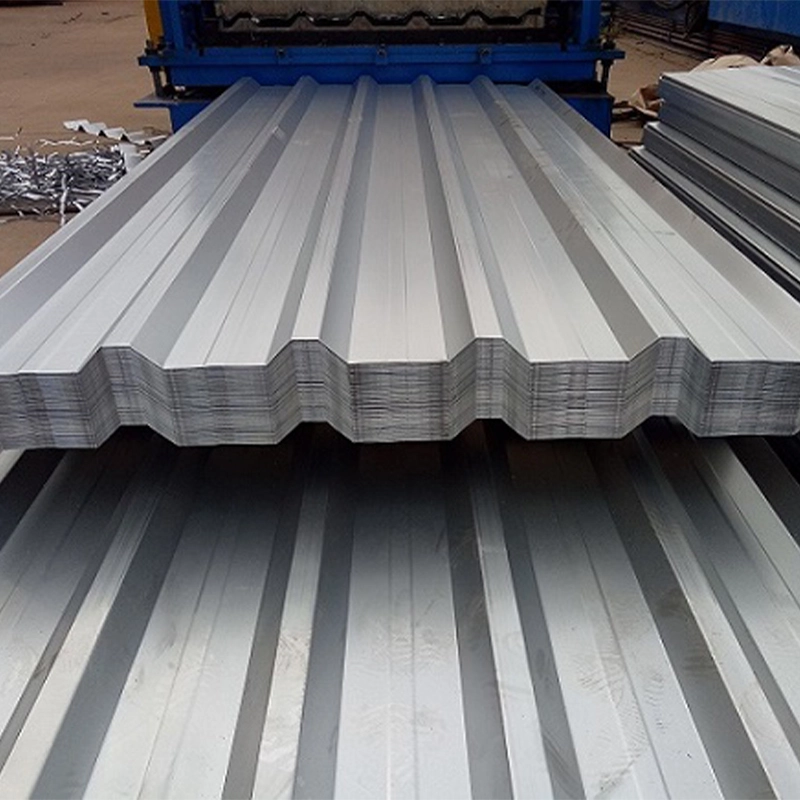

カラーコーティングされた波形鋼板は、平行なリブと谷の断面に冷間成形されます。この形状は、材料の厚さを 0.2 mm ～ 1.2 mm に保ちながら、高い縦方向の曲げ剛性と効果的な排水を実現します。一般的なプロファイルには、YX10-130-910、YX15-225-900、YX25-205-820、YX35-125-750、および YX51-250-750 が含まれます。有効カバー幅は 300 mm ～ 1,150 mm です。シートの長さはご注文に応じてカットします。この製品は、材料組成、機械的特性、コーティング、寸法公差の要件を規定する GB/T 12755-2008 に準拠しています。

主な仕様

製品の特徴

• 軽量でありながら適切な剛性:波形プロファイルにより、材料の厚みを増すことなく曲げ剛性が向上し、構造負荷の軽減に役立ちます。
• 効果的な排水:平行なリブと谷のパターンにより、雨水を軒に向かって素早く移動させ、横方向の重なりの数を減らします。
• 腐食保護:亜鉛メッキまたは Al-Zn 金属層と有機トップコートにより、大気腐食に対する 2 つのバリアが提供されます。
• 色とサイズの柔軟性:RAL カラーも用意されており、プロジェクトの図面に合わせてシートの長さ、厚さ、プロファイルを調整できます。
• 素早いインストール:工場でプレハブされたシートは母屋に直接取り付けられるため、現場打ちや石積みシステムと比べて現場での作業が短縮されます。

フィールドでの応用例

1. 工業用建物の屋根および壁の囲い

工場や倉庫の屋根や壁によく使われるカラーコート波鋼板です。 760 タイプのプロファイルは、その形状が良好な排水をサポートし、側面のラップの数を制限するため、屋根材に一般的です。ある沿岸プロジェクトでは、Southeast Copper Industry の 48,000 平方メートルの工場で、分散型太陽光発電システムを備えたカラースチール屋根が使用されました。屋根は、この地域の雨天条件下でも許容範囲内に機能し、この材料が工場の大きな外壁に適していることが実証されました。

2. モジュール式建物および仮設構造物

カラーコーティングされた波形シートは、軽量で、切断が容易で、設置が迅速なため、モジュール式の仮設建築に適しています。上海南河支線公園プロジェクトには、カラー塗装された波形屋根とモジュール方式で 45 日間で建設された駅が含まれていました。同様の用途には、プレハブ小屋、仮設オフィス、敷地保管庫、および天蓋などがあります。

3. 特別な筐体

このプロファイルは、船室の内装など、特定の特殊な環境でも使用されます。その場合、波形は表面の平坦性と視覚的な構造を提供すると同時に、パネルの後ろに必要な軽量鋼フレームの量を減らします。

サイトの取り扱いと設置に関する注意事項

• シートを乾燥した状態に保ち、水平な支柱の上に保管してください。屋外に保管する必要がある場合は、通気性のあるカバーを使用し、スタックを高くしてください。
• リブを損傷したり、塗装を傷つけたりしないように、幅広のスリングを使用して束を扱います。
• 切断にはハサミやニブラーを使用してください。熱を発生させて切断面のコーティングを損傷する可能性がある研磨ディスクは避けてください。
• 電気腐食を最小限に抑えるために、シート コーティングと互換性のあるファスナーとワッシャーを指定してください。
• サイドラップとエンドラップについては、メーカーのラップ詳細に従ってください。屋根の傾斜と風が当たる場所に指示された場所にシーリング剤を塗布します。
• シートを配置する前に母屋の位置を確認してください。位置がずれていると、目に見えるうねりが生じ、肋骨にストレスがかかる可能性があります。

品質管理と文書化

工場証明書では、母材のグレード、亜鉛メッキの重量、および塗膜の厚さを確認する必要があります。製造時にはリブの高さ、ピッチ、有効幅などのプロファイル寸法を定期的にチェックします。シートは出荷前に塗装欠陥、表面傷、寸法精度などを検査します。大規模プロジェクトの場合は、必要に応じてサンプルをサードパーティの塩水噴霧試験または促進耐候性試験に送ることができます。

選択に関する考慮事項

• 亜鉛メッキコーティングの重量と塗料の種類を選択する前に、現場の大気腐食カテゴリーを特定してください。
• 設計の風荷重と母屋の間隔を確認して、正しいシートの厚さとプロファイルを選択します。
• 屋根の傾斜や排水の配置を見直して、水溜まりを避けて軒まで水が流れるようにしましょう。
• 長尺の連続シートの場合は、搬入経路や現場へのアクセスを計画してください。輸送が制限されている場合は、現場でのロール成形がオプションになる場合があります。
• 建物が火災の危険性が高い地域にある場合は、金属シート自体は不燃性ですが、断熱材を含む屋根アセンブリ全体を個別に評価する必要があることに注意してください。

よくある質問

PE コーティングと PVDF コーティングのどちらを選択すればよいですか?

PE は、穏やかな環境の一般的な工業用建物向けの標準的で経済的な仕上げ材です。 PVDF は色保持性が高く、紫外線や塩水噴霧に対する耐性が高いため、海岸や腐食性の高い場所に適しています。選択は、プロジェクトの予想される耐用年数と環境への曝露に一致する必要があります。

カラー波板の屋根勾配は最低どれくらいですか？

ネジ固定ラップシステムでは、一般に 5% の傾斜が推奨されます。より低い斜面では、追加のシーリングと排水設計が必要であり、許容可能な最小値は、局所的な降雨強度に基づいてプロジェクト エンジニアによって確認される必要があります。

曲面屋根にも設置できますか？

一部のプロファイルは、ロール成形またはプレス ブレーキによって大きな半径に湾曲することができます。最小半径は、シートの厚さ、リブの形状、およびコーティングの柔軟性によって異なります。サプライヤーは注文する前に成形限界を確認する必要があります。

大きな屋根全体で色の一貫性はどのように維持されているのでしょうか?

同じ表面のすべてのシートは、可能な限り同じコイル バッチから注文する必要があります。複数のバッチが避けられない場合は、色の読み取りを要求し、ΔE ≤ 1.5 などの許容誤差に同意してください。適切な保管と取り付け順序も、目に見える変化を避けるのに役立ちます。
