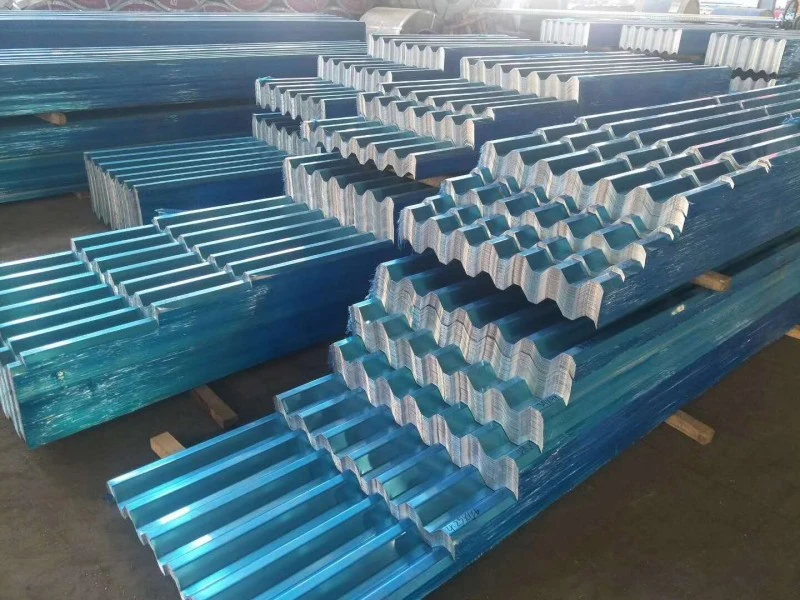

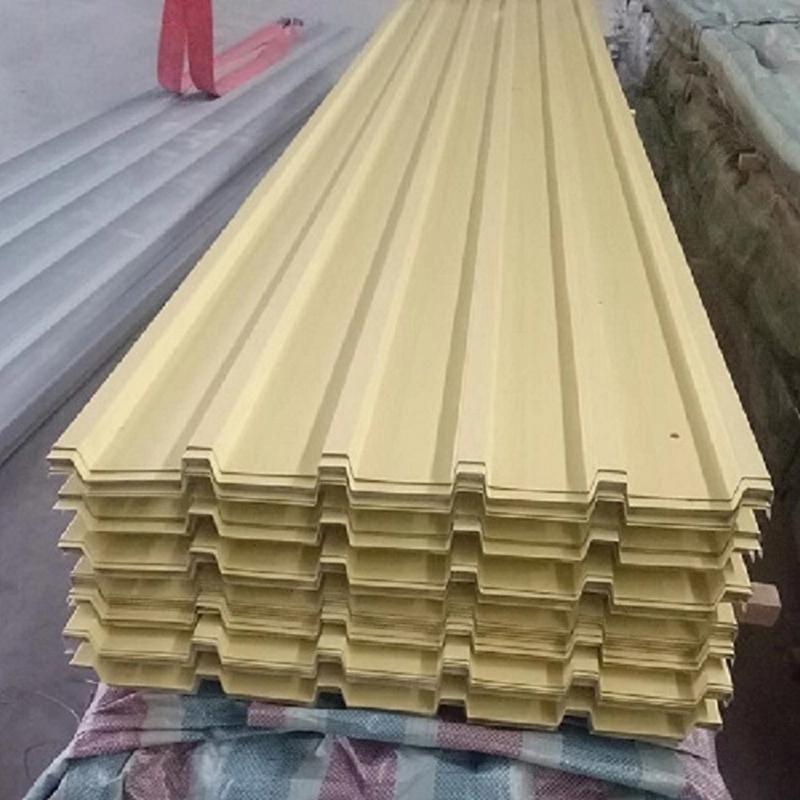

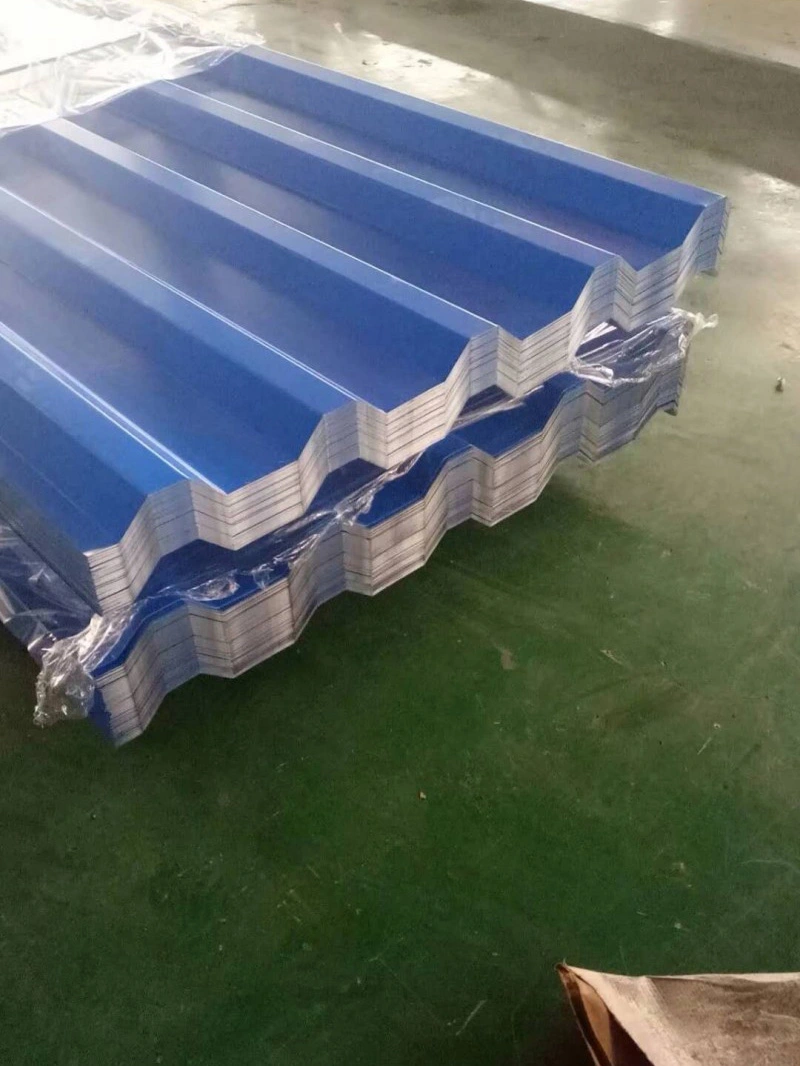

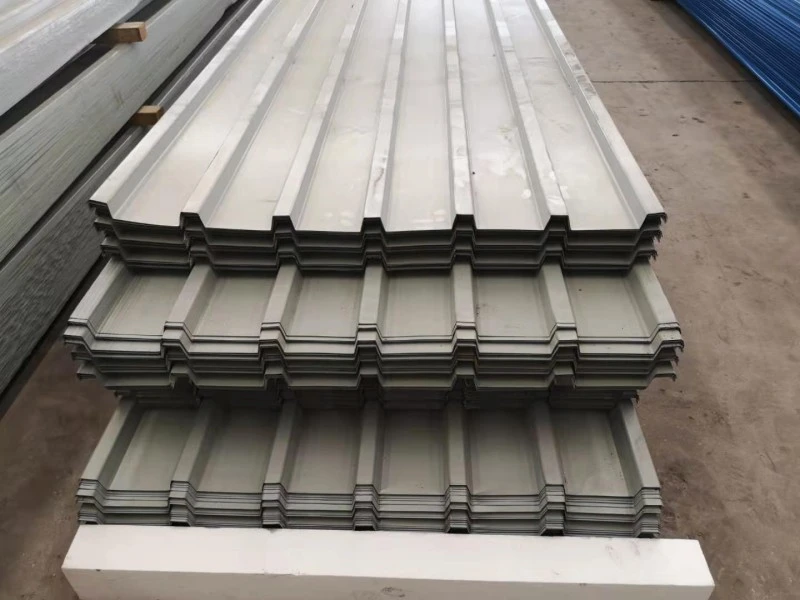

カラー塗装鋼板屋根板

塗装済みスチールコイルから作られたカラーコーティングされたスチール屋根シートは、冷間圧延成形によって波形プロファイルに成形されます。各シートはスチールコア、両面の金属コーティング、硬化した有機仕上げを組み合わせています。通常、ベースメタルは Q235B または DX51D で、保護金属層は亜鉛またはアルミニウム - 亜鉛で、片面あたりのコーティング重量が 40 g/m 2 ～ 275 g/m 2 です。通常、塗装システムにはプライマーと少なくとも 20 μm のポリエステル トップコートが含まれますが、PVDF はより強い UV 暴露や塩水噴霧が発生する現場用に確保されています。 SENBOはコイルの厚さとコーティング重量の入庫検査を実施し、生産中にリブの形状と有効幅を検証するためにロール成形ラインが設定されます。

共通のプロファイルと寸法

• YX35-125-750:リブ高さ35mm、リブ間隔125mm、有効幅750mm。
• YX25-210-840:リブ高さ25mm、リブ間隔210mm、有効幅840mm。
• YX15-225-900:リブ高さ15mm、リブ間隔225mm、有効幅900mm。

シートの長さは注文に応じて切断され、輸送が許可されていれば連続した長さのものも可能です。プロファイルの選択は、スパン容量、排水動作、および外観に影響します。

パラメータテーブル

テストデータとプロジェクトのフィードバック

機械的動作

基材は少なくとも 270 MPa の引張強さを示さなければなりません。 YX35-125-750 の圧縮強度は約 200 MPa で、非耐荷重および二次構造エンベロープには十分です。完成した屋根に水が溜まるのを避けるため、厚さのばらつきは±0.02 mmに制御され、平坦度は1メートルあたり3 mmに制限されています。

密着性と耐食性

クロスカット試験では、コーティング剥離面積が5%以下にとどまることが必要です。塩水噴霧性能は通常、標準材料の場合 500 時間後に赤錆が発生しないと規定されています。亜鉛コーティングの重量が増えると、この結果が改善されます。実際の要件は、プロジェクトの場所と大気腐食のカテゴリに一致する必要があります。

排水

波形の形状により、雨水を樋から軒先まで流します。オーバーラップジョイントは防水ワッシャーとシーラントでシールされます。最小勾配は 5% にすることをお勧めします。母屋の位置を正しく調整し、留め具を配置することで、水たまりや漏れを防ぐことができます。

熱性能の例

上海市崇明区のパイロットプロジェクトでは、既存のカラースチール屋根に断熱コーティングを施しました。処理後は表面温度が63℃から33℃に下がり、室内温度も約8℃下がりました。絶縁コーティングが主な利点を提供しましたが、この事例は、エネルギー節約のために金属シートと追加の表面処理をどのように組み合わせることができるかを示しています。

インストール速度

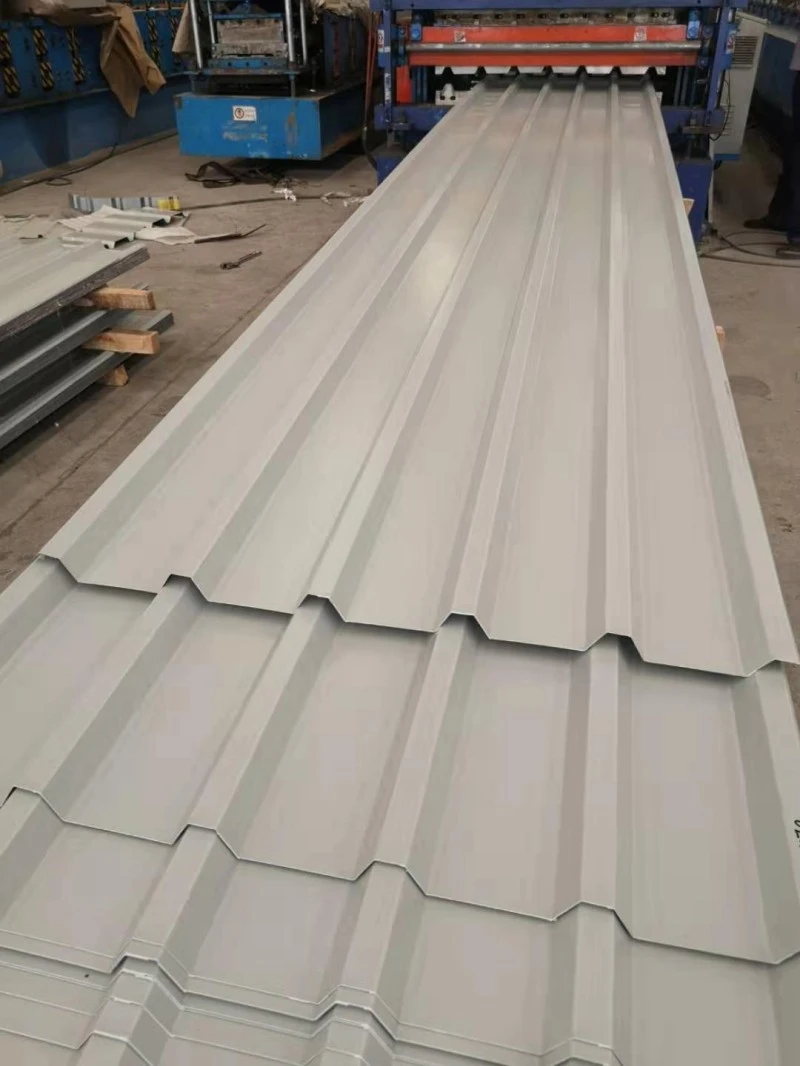

工場で生産されたシートは現場ですぐに取り付けられます。ロール成形による 1 日の生産量は 3,000 メートルに達することがあります。鉄骨と組み合わせることでひさしや倉庫の屋根が短期間で完成します。シートが長いとエンドラップの数が減り、潜在的な漏れ箇所も減ります。

設計および設置に関する注意事項

• 取り付ける前にコイルとシートを乾いた状態に保ってください。屋外保管には地上高と、結露を防ぐ通気性のあるカバーが必要です。
• 高熱を発生しない切削工具を使用してください。研磨ディスクよりもハサミやニブラーの方が好ましいです。
• 切り口や傷は、互換性のある補修ペイントですぐにタッチアップしてください。
• 電気腐食を最小限に抑えるために、コーティングと互換性のあるファスナーとワッシャーを選択してください。
• 指定されたサイドラップおよびエンドラップの詳細に従ってください。強風の地域では、端や尾根付近のファスナーの密度を高めます。
• シートを配置する前に母屋の間隔と位置を確認してください。母屋の位置がずれていると、目に見える波打ちが生じ、リブにストレスがかかる可能性があります。

プロジェクトからの質問

防水膜のない屋根にはどのくらいの勾配が必要ですか?

シングルスキン プロファイルでは、5% 以上の勾配が一般的です。特別な場合には、より低い傾斜を使用することもできますが、追加の密閉および排水対策をプロジェクト エンジニアが設計および検討する必要があります。

亜鉛めっきの重量はどのように選択すればよいですか?

サイトの大気腐食性カテゴリーを最初に評価する必要があります。穏やかな田舎の地域では、40 g/m² ～ 90 g/m² で問題ない場合があります。海岸地帯や工業地帯では、多くの場合、150 g/m² 以上、または同等の性能を持つアルミニウム - 亜鉛コーティングが必要です。

曲面屋根にも設置できますか？

一部のプロファイルは大きな半径まで湾曲できます。最小半径はリブの高さ、シートの厚さ、コーティングの柔軟性によって異なります。メーカーは注文前に成形限界を確認する必要があります。

バッチ間の色の違いの原因は何ですか?

コイルが異なる生産工程で製造された場合、色のばらつきが発生する可能性があります。大きな屋根や壁の場合は、同じ表面のすべての材料を 1 つのコイル バッチから注文する方が安全です。これが不可能な場合は、色の読み取りを要求し、ΔE ≤ 1.5 などの許容値を設定します。

購入と検査のチェックリスト

• 製造前に工場証明書で基材グレードとコーティング重量を確認してください。
• コイルスリット前に実際の塗装色サンプルをご請求いただき、ご確認いただきますようお願いいたします。
• シート厚、リブ高さ、受け取り時の有効幅を確認してください。許容範囲外の材料を拒否します。
• コーティングに傷、コイルの破損、色むらがないか検査します。軽微な損傷は修復できますが、大きな損傷部分は交換する必要があります。
• 屋根が特定の風揚力定格を満たす必要がある場合は、選択したプロファイルとファスナーのレイアウトに関するテスト データまたは計算をリクエストしてください。
• 耐火性能が懸念されるプロジェクトの場合、単一の金属シートは不燃性ですが、完全な屋根アセンブリには可燃性の断熱材や下敷きが含まれている場合があり、それらは個別に評価する必要があることに注意してください。
