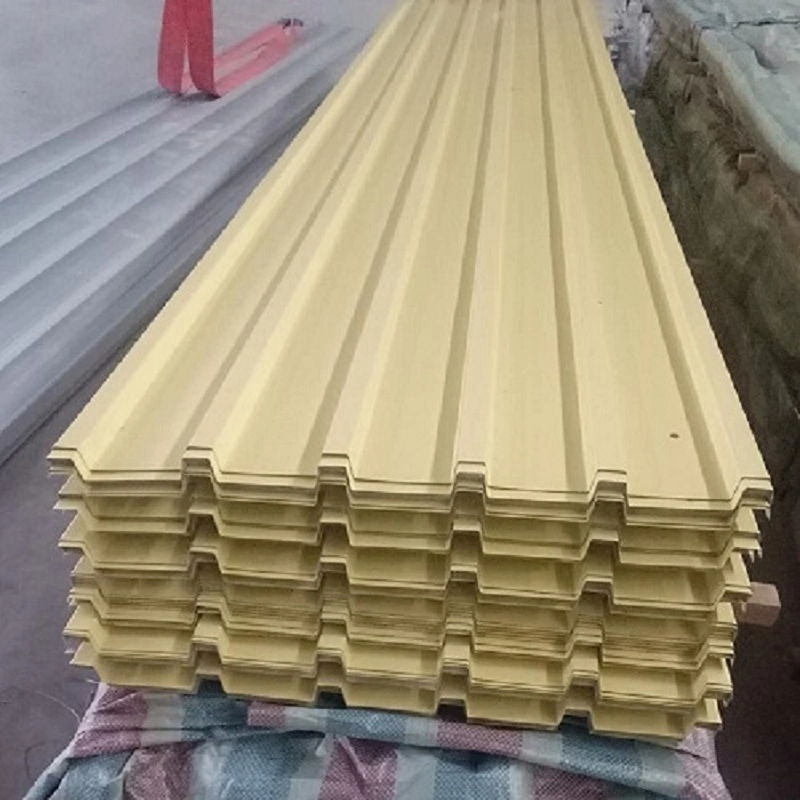

金属プロファイルシート

波形金属パネルとも呼ばれる金属プロファイル シートは、薄い鋼またはアルミニウム合金のコイルを周囲温度で波形の断面にロール成形することによって製造されます。ベース材料は、プロジェクト環境と負荷要件に応じて選択されます。 SENBOでは、マルチロール連続成形ラインを稼働し、生産時にリブ高さ、シート幅、プロファイル形状などの寸法検査を実施します。同社はまた、母材の厚さとコーティングの重量に関する受入検査記録も保管しています。

基板オプション

• 亜鉛メッキ鋼板：一般的な建築グレードには Z275 および Z450 があり、両面亜鉛コーティング重量はそれぞれ 275 g/m² および 450 g/m² です。片面あたりの最小コーティング厚さは約19μmです。
• Al-Zn合金めっき鋼板：金属コーティングには、約 55% のアルミニウム、43.5% の亜鉛、および 1.5% のシリコンが含まれています。耐食性は亜鉛メッキ鋼板の3～5倍です。 AZ150は広く使用されているグレードです。
• カラー塗装鋼板：前処理とポリエステル、アクリル、フルオロカーボンなどの有機コーティングを施した亜鉛メッキまたはAl-Zn基板を使用します。このオプションは、腐食保護と装飾仕上げを組み合わせたものです。
• アルミニウム合金板：厚さ0.6 mm～1.2 mmの半硬質アルミニウム合金シートは、優れた耐食性と成形性を備えています。電気腐食を避けるために、異種金属との接続には絶縁バリアが必要です。

形成と分類

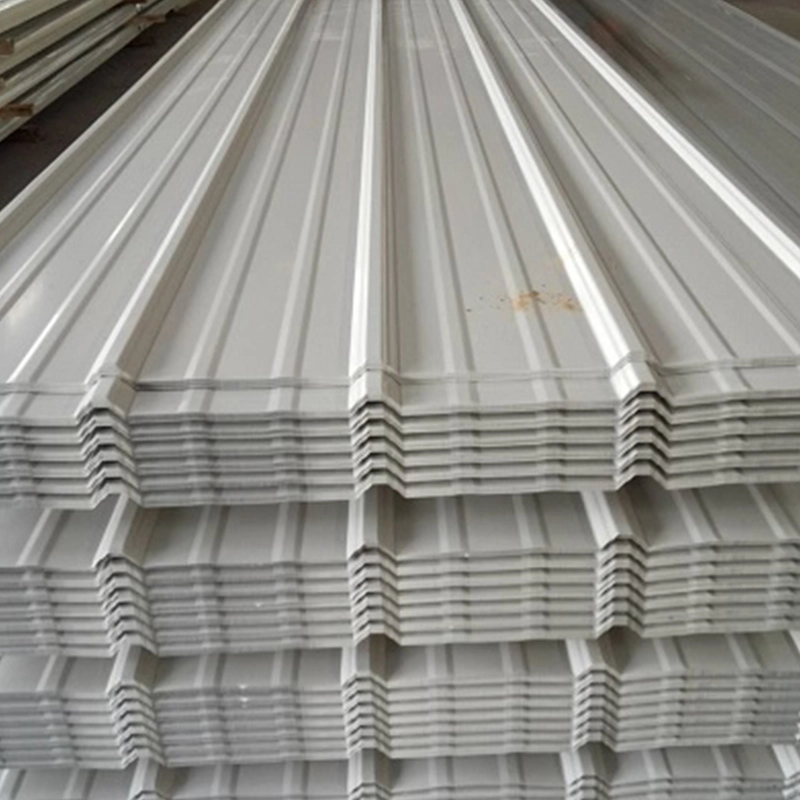

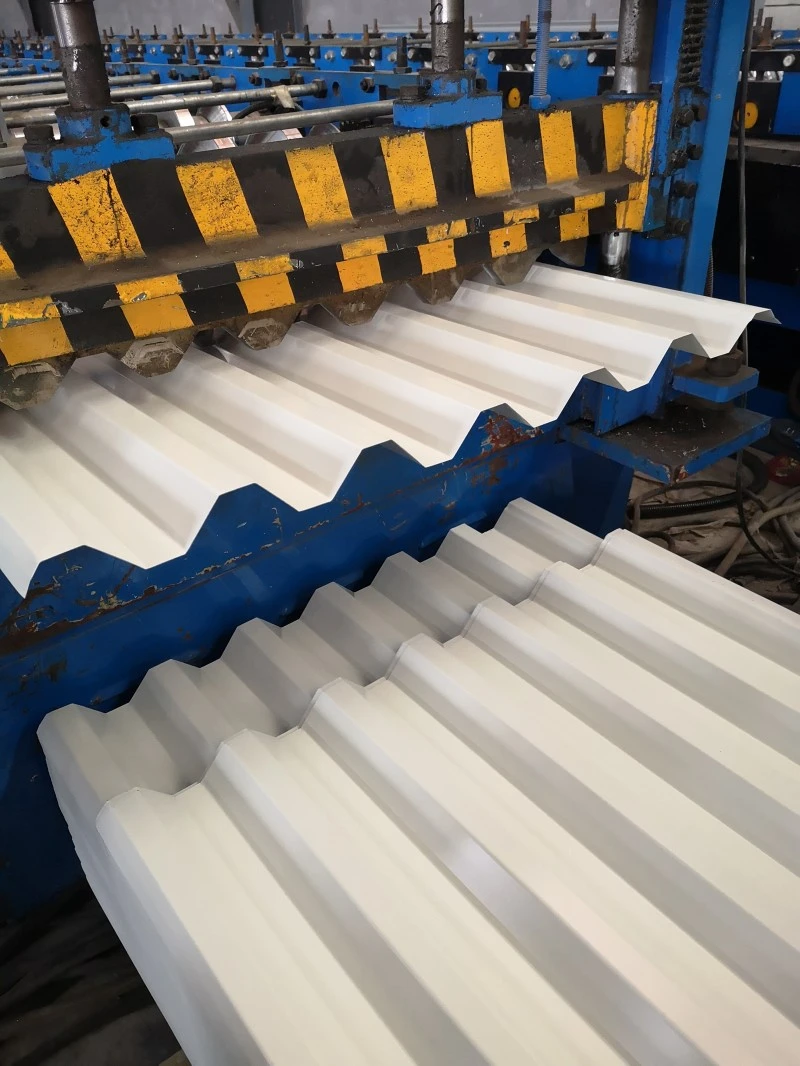

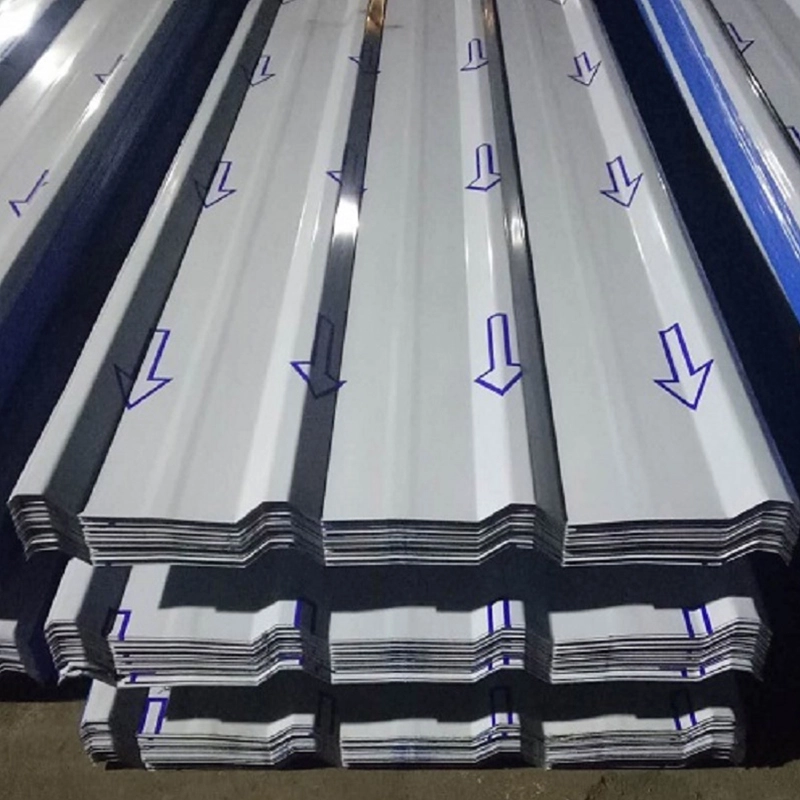

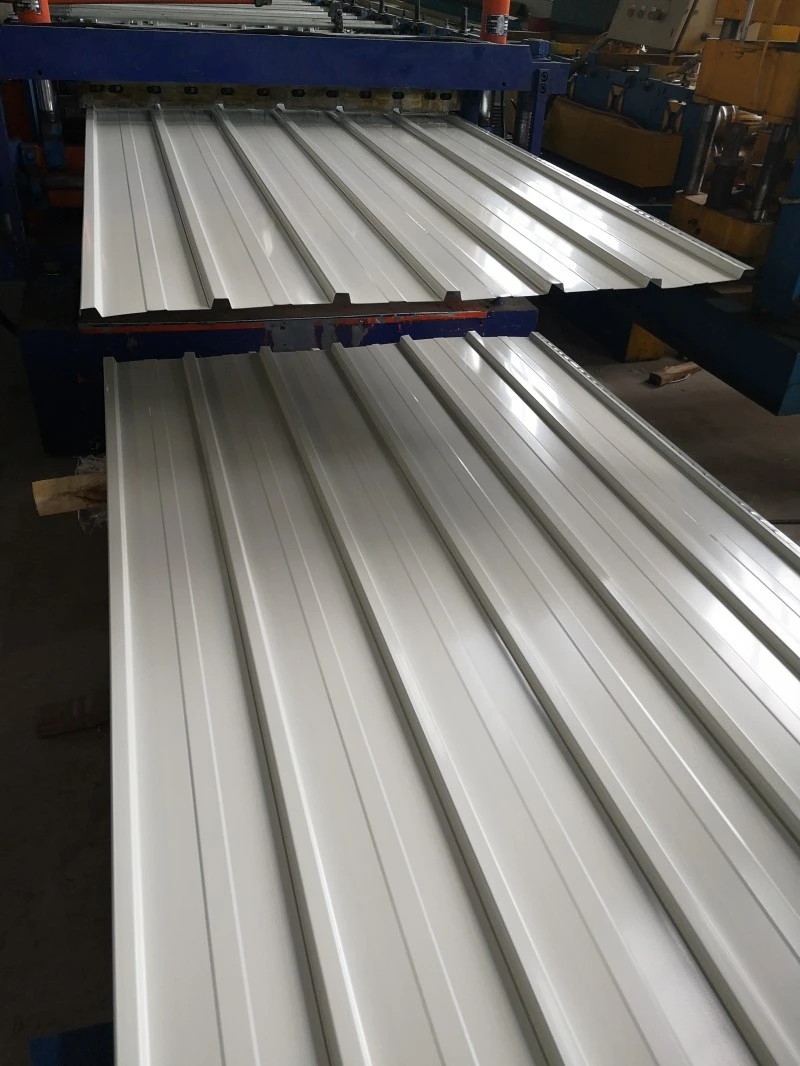

金属プロファイルシートは連続ロール成形ラインで成形され、数メートルから数十メートルの長さで製造できます。工場でのプレハブ加工では高い寸法精度が得られますが、輸送の長さによって制限されます。現場での成形により、シートの長さをプロジェクトに合わせて調整できるため、エンドラップが減り、材料と労力が節約されます。製品は断面形状によりV形、U形、W形、リブ形、補強形、アリ溝形に分類されます。用途別に、屋根パネル、壁パネル、複合床デッキ、アーチ型構造パネルなどがあります。

技術仕様

プロジェクト申請データ

1. 工業用建物および倉庫

異形金属シートは、自重が低く、十分な強度があるため、工場や倉庫の屋根や壁の囲いによく使用されます。断熱材のないプロジェクトの場合、鋼材の消費量は約 5 kg/m² ～ 11 kg/m² です。 2020年6月から2023年6月までの間に設置された平涼運動公園複合施設の金属屋根は、屋根の基層として厚さ0.6 mmのAl-Zn被覆異形鋼板を使用しました。このプロジェクトは、2024 年建築防水産業科学技術賞でエンジニアリング技術銀賞を受賞しました。これは、材料が大規模な公共施設で許容できる性能を発揮したことを示しています。

2. 複合床システム

コンクリートと組み合わせると、異形鋼シートは永久的な型枠と引張補強の両方として機能します。このアプローチにより、従来の木製型枠や一時的な支保工が不要になります。鋼とコンクリートの間の結合を改善するために、せん断スタッドをシートに事前に溶接するか、シートに双方向の補強リブを形成することができます。複合床システムは、高層ビルや高層の産業構造物で広く使用されています。

3. アーチ型および曲線構造

金属プロファイルシートは、平らなパネルまたは湾曲したパネルとして形成できます。曲面シートにより、梁、スラブ、柱の機能を 1 つの構造形式に組み合わせたアーチ型の建物が可能になります。屋根システムは、曲面または可変断面パネルとして製造でき、最小傾斜 1.5 度のグレード I ～ III の防水に適しています。

4. 屋根の防水・耐風性

屋根システムは通常、ラップスクリュー固定接続または高立継ぎ目インターロック設計のいずれかを使用します。スタンディングシーム工法は、隠し非貫通ファスナーを使用しており、北京首都国際空港のターミナルビルなどのプロジェクトに適用されています。 SENBO の 360° スタンディングシーム プロファイル シート システムは、パネル幅 430 mm、リブ高さ 65 mm です。排水勾配が少なくとも 5%、母屋間隔が 1.5 m を超えないように設計されています。隠しファスナー方式により、露出ファスナーに比べて風による浮き上がりに対する耐性が向上し、漏れ経路が減少します。

製品の特徴

• 軽量で経済的:屋根の鋼材消費量は 5 kg/m² ～ 11 kg/m² で、スパンは約 3.5 m なので、この材料は大型のエンクロージャに適しています。
• 耐食性:Al-Zn コーティングされたシートは、亜鉛メッキ鋼板の 3 ～ 5 倍の耐食性を備えています。 PVDF コーティングは、過酷な環境での耐用年数をさらに延長します。
• プロフィールの種類:V 字型、リブ付き、強化型、およびダブテール型のプロファイルが利用可能です。特殊な建築形態に合わせて、湾曲した可変断面パネルを製造できます。
• 2 つの生産モード:工場での事前製作または現場でのロール成形により、シートの長さと輸送計画に柔軟性が与えられます。
• リサイクル可能な素材:スチールおよびアルミニウムのシートは、サービス終了時にリサイクルできます。シートは、エネルギー生成のために太陽光発電システムと統合することもできます。

代表的な用途

• 工場や物流倉庫の屋根や壁の外装材。
• スタジアム、展示場、空港ターミナルなどの公共施設の金属屋根。
• 高層ビルや高層産業施設向けの複合床デッキ。
• 自立シェル型の利点を生かしたアーチ型の建物や仮設構造物。

設置と取り扱いに関する推奨事項

• シートを水平なサポートの上に保管し、乾燥した状態に保ちます。やむを得ず屋外に保管する場合は、通気性のあるカバーを使用してください。
• リブの変形やコーティングの損傷を防ぐために、幅広のスリングまたはスプレッダー バーを使用して束を持ち上げます。
• シートをハサミやニブラーでカットします。熱を発生させて金属または有機コーティングを損傷する研磨による切断は避けてください。
• 電気腐食を避けるために、シート素材と互換性のあるワッシャー付きのファスナーを使用してください。
• 指定されたサイドラップおよびエンドラップの詳細に従ってください。強風の地域では、屋根の端や隅のファスナーの密度を増やします。
• スタンディングシームシステムの場合は、次のパネルに進む前に、クリップのかみ合いとシームの締まり具合を確認してください。

よくある質問

亜鉛メッキ、Al-Zn コーティング、およびカラーコーティングされたシートの中からどのように選択すればよいですか?

選択は大気環境と外観の要件によって異なります。亜鉛メッキ鋼板は、穏やかな条件では経済的です。 Al-Zn コーティングされたシートは優れた耐食性を備えているため、海岸や工業地帯に適しています。カラーコーティングされたシートは耐久性のある装飾仕上げを追加し、外観が重要な場合や追加のコーティング保護が必要な場合に選択されます。

異形金属シートは屋根と壁の両方に使用できますか?

はい、ただしプロファイルと厚さが異なる場合があります。屋根パネルは排水と風の揚力に対応する必要がありますが、壁パネルは風荷重と外観を重視します。メーカーのスパン表を使用して、各アプリケーションに適切なプロファイルを選択する必要があります。

これらのシートの屋根の最小傾斜はどれくらいですか?

ラップスクリュー固定システムの場合、最小傾斜は 5% が一般的です。スタンディングシームシステムは、シームシーリングと排水設計を適切に行って設置すれば、1.5 度の傾斜でも使用できます。プロジェクトの設計風荷重と降雨強度も考慮する必要があります。

長尺シートの熱膨張・収縮はどのように行われるのでしょうか？

長尺シートは温度変化により伸縮します。スタンディングシームシステムにより、スライドクリップによる動きを可能にします。ラップシステムの場合、エンドラップの詳細とファスナーの間隔は、熱の動きに対応できるように設計する必要があります。シートの長さと温度範囲はプロジェクト エンジニアによって検討される必要があります。

品質管理と文書化

サプライヤーは、母材金属およびコーティング重量記録のミルテスト証明書を提供する必要があります。リブ高さ、ピッチ、有効幅などのプロファイル寸法は製造時および出荷前にチェックされます。特定の風力上昇要件があるプロジェクトの場合は、テストレポートまたは計算を提供できます。現場での受入検査では、板厚、プロファイル形状、塗装状態、長さを注文と照らし合わせて確認します。

選択に関する考慮事項

• 基材とコーティングを選択する前に、現場の環境腐食カテゴリを特定してください。
• 設計風荷重とスパンを確認して、正しいシートの厚さとプロファイルを選択します。
• 水の蓄積や漏れを防ぐために、屋根の傾斜と排水のレイアウトを確認してください。
• 長い連続シートの場合は、搬送ルートが必要な長さに対応できることを確認するか、現場でのロール成形を計画してください。
• シートを複合床システムで使用する場合は、必要なせん断スタッドのレイアウトと防火要件を確認してください。
