コンシールファスナー カラー塗装スチールパネル

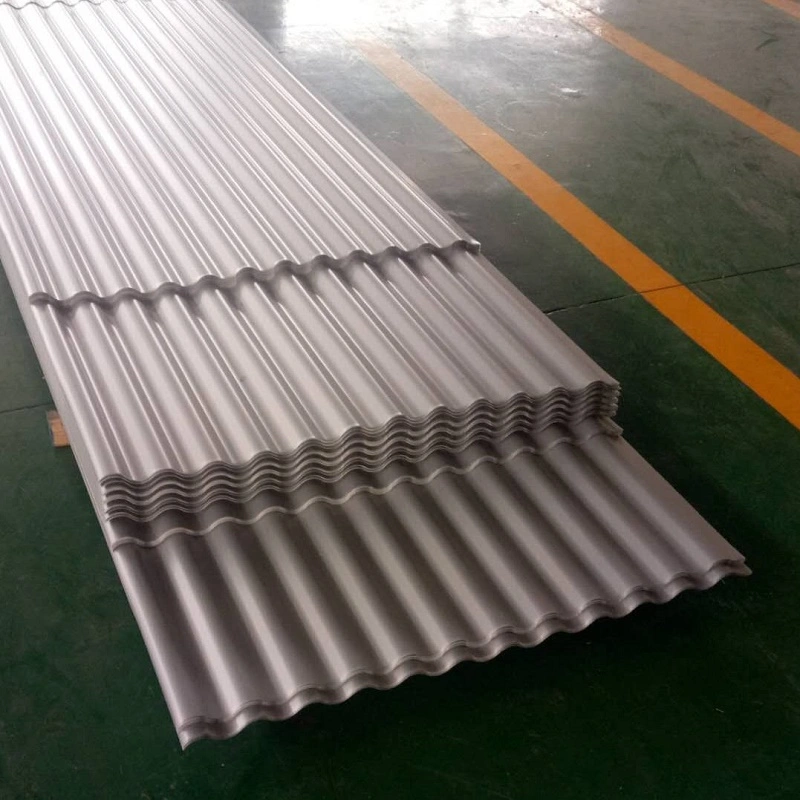

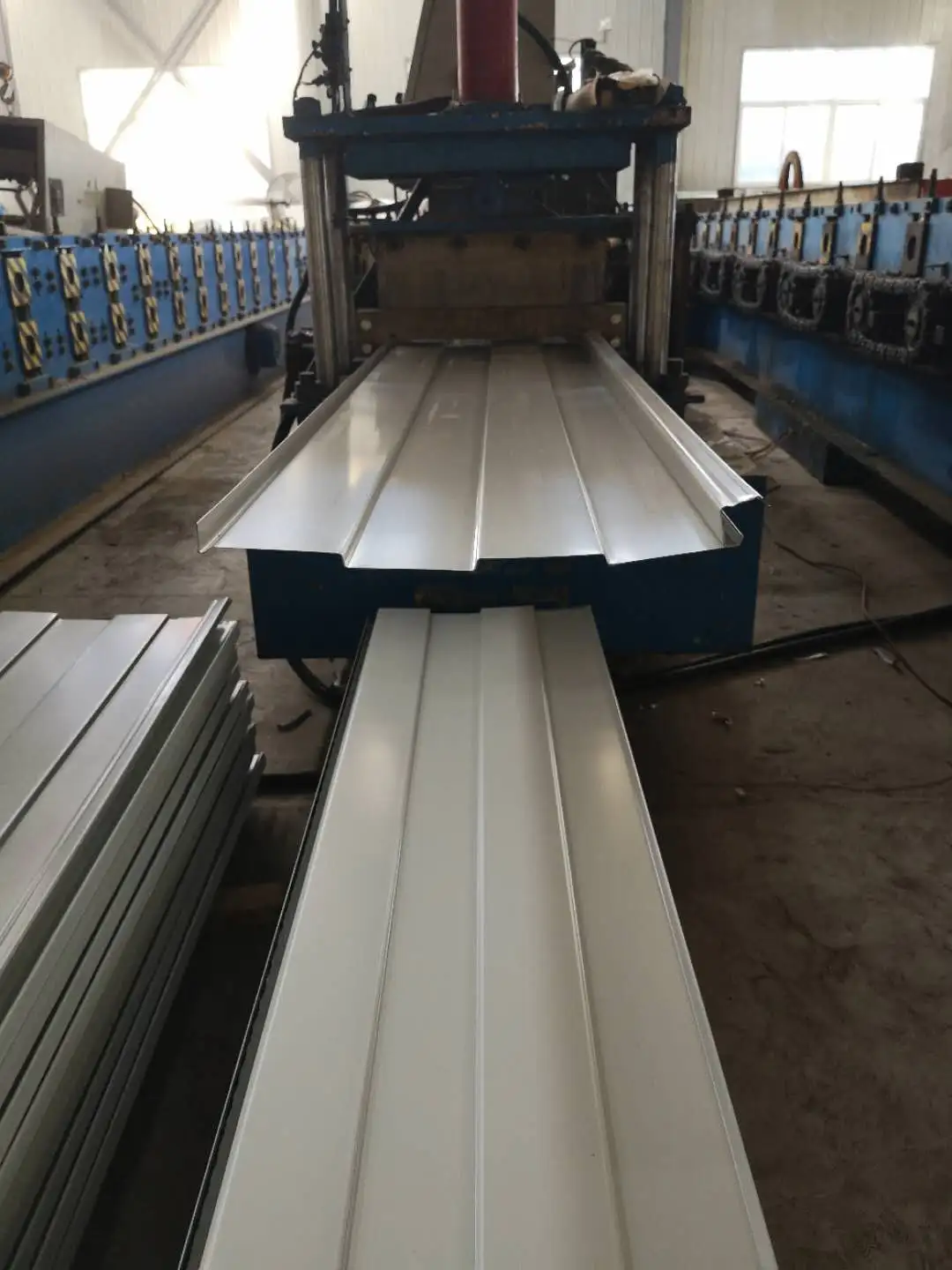

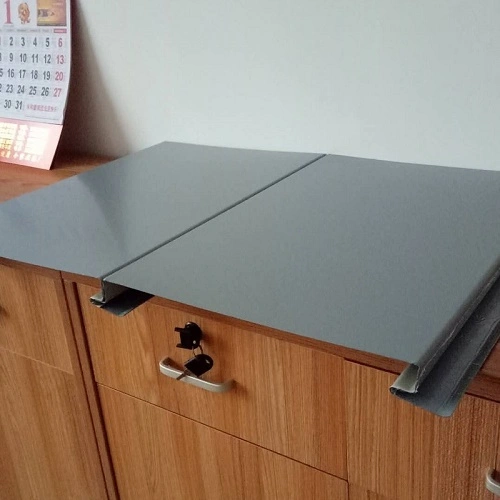

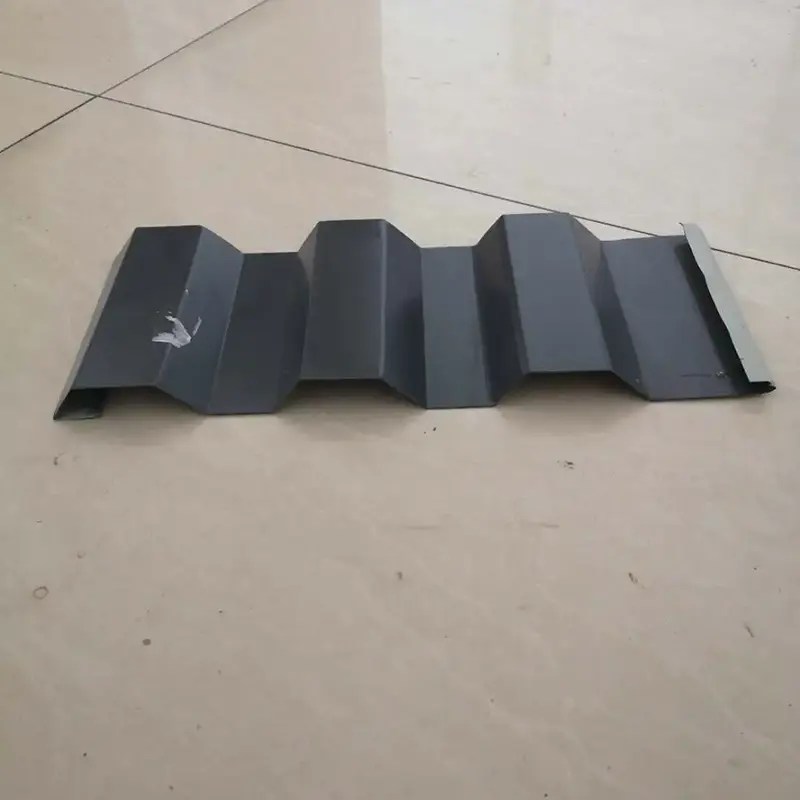

隠しファスナーカラー塗装鋼パネルは、隠しファスナーまたは隠しクリップ屋根パネルとも呼ばれ、カラー塗装鋼板からロール成形された異形シートです。これらは、露出したネジではなく、適合する亜鉛メッキまたはアルミニウム合金のブラケットを使用して母屋に固定されます。接続手順には、隠しブラケットを母屋に固定し、パネルの雌リブをブラケットの中央リブに係合させ、次にシームマシンで縫い目をロックして、隣接するパネル間に緊密な接合を作成することが含まれます。 SENBO はこれらのプロファイルを専用のロール成形ラインで製造し、製造中にリブの高さ、有効幅、ロッキング深さなどの重要な寸法をチェックします。

標準的なカラー塗装鋼板屋根との主な違いは固定方法にあります。従来のパネルはパネル表面を貫通するタッピンねじで固定されており、各ねじ穴にシール剤が必要でした。隠しファスナーパネルは代わりに連結ブラケットに依存するため、表面に貫通穴がありません。このアプローチにより、防水性が向上し、ファスナー部分の長期的な腐食のリスクが軽減され、屋根の外観がよりきれいになります。

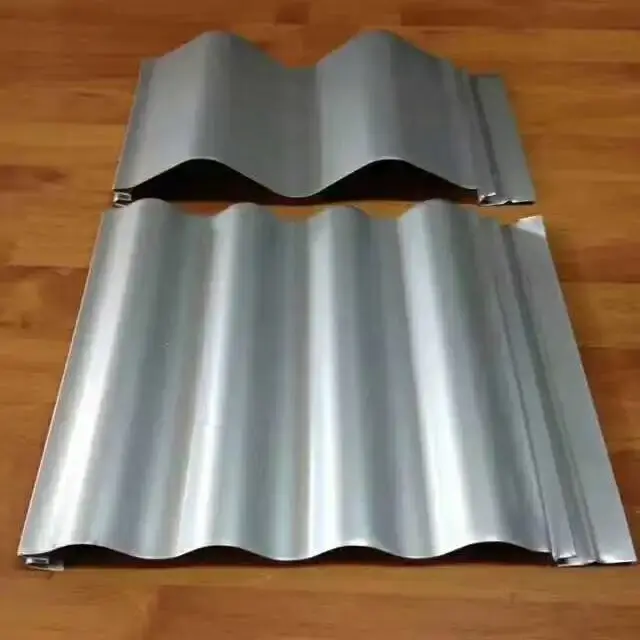

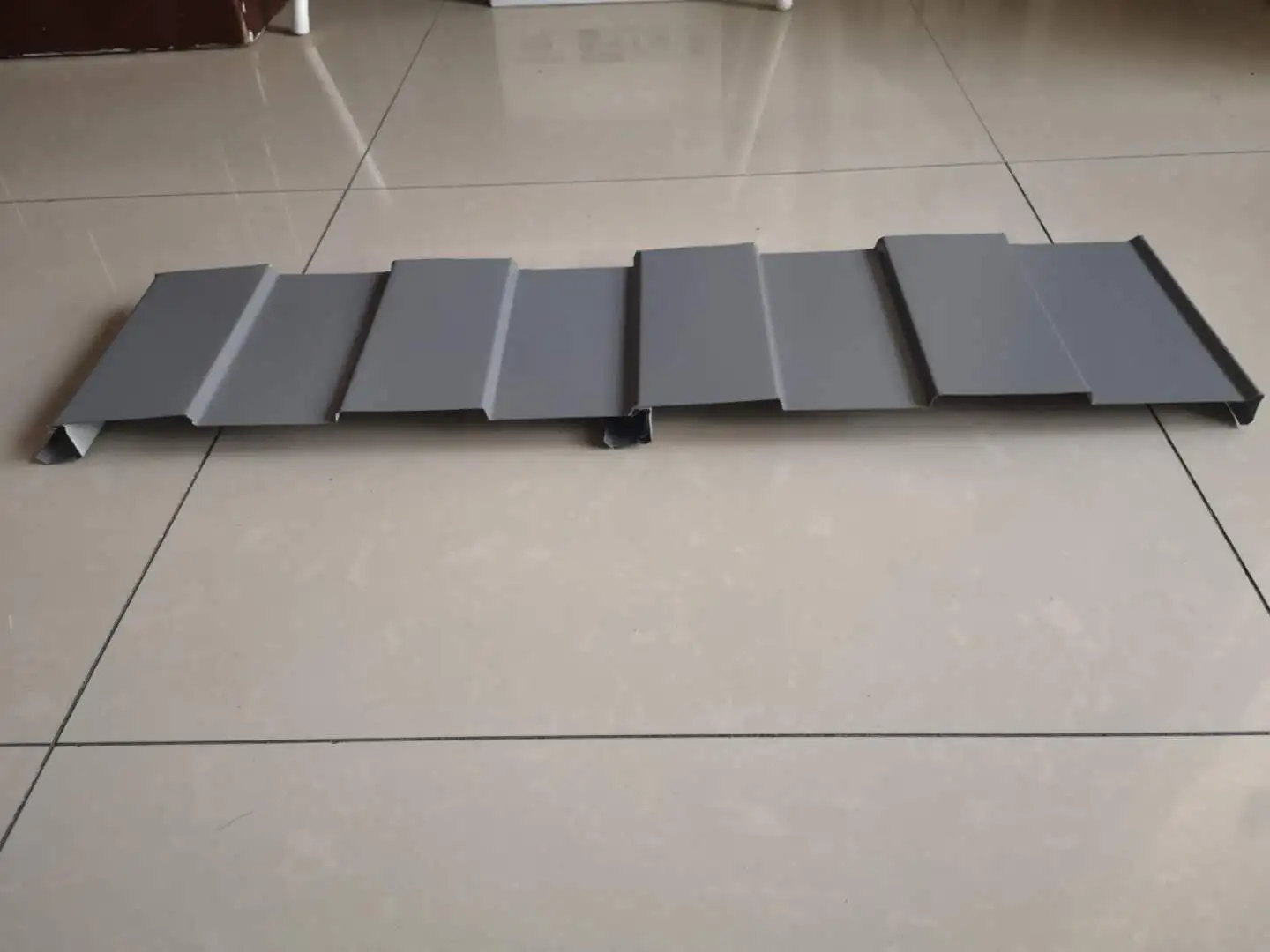

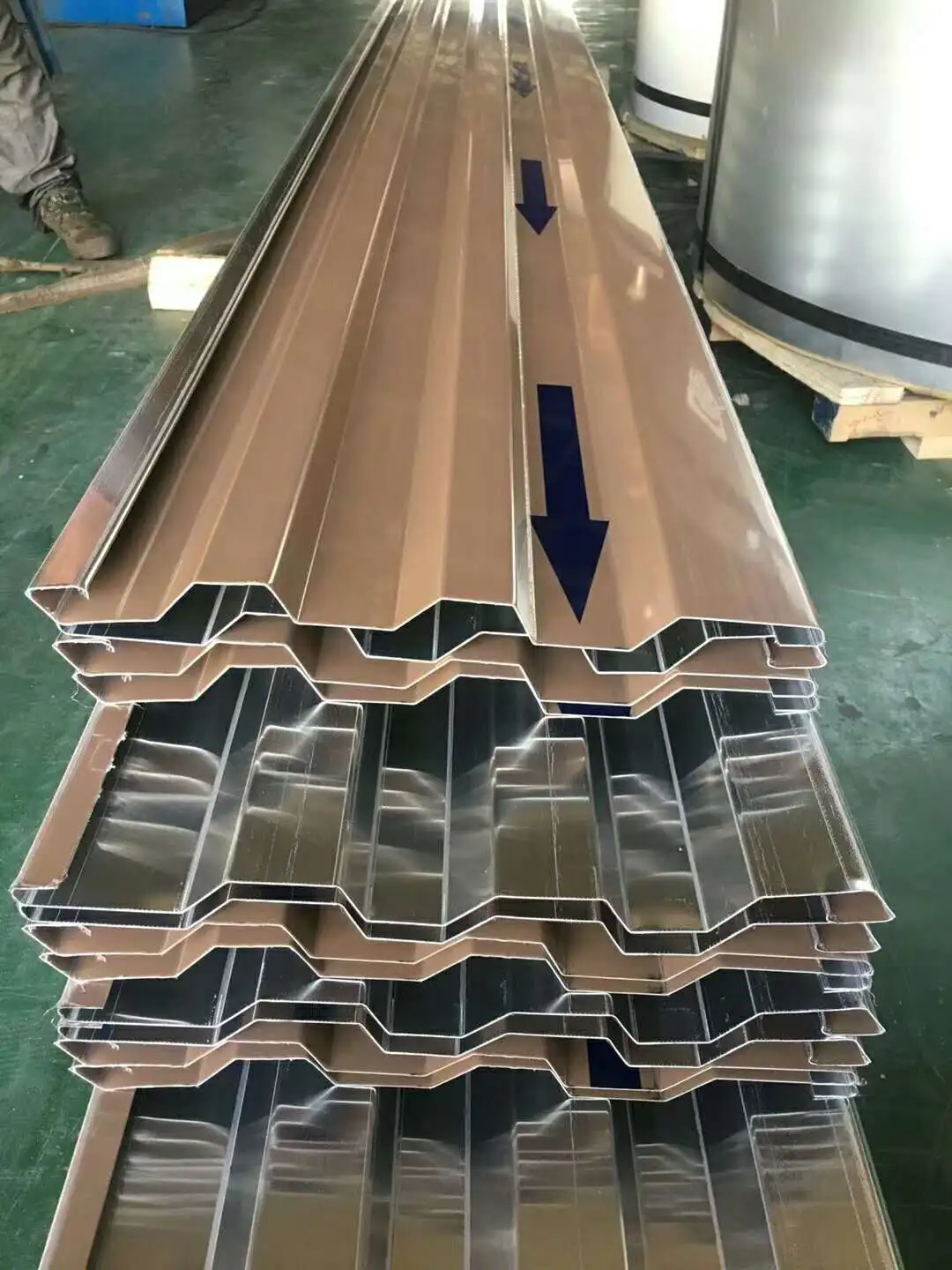

一般的なプロファイルの種類

技術仕様

性能検証

1. 防水性能

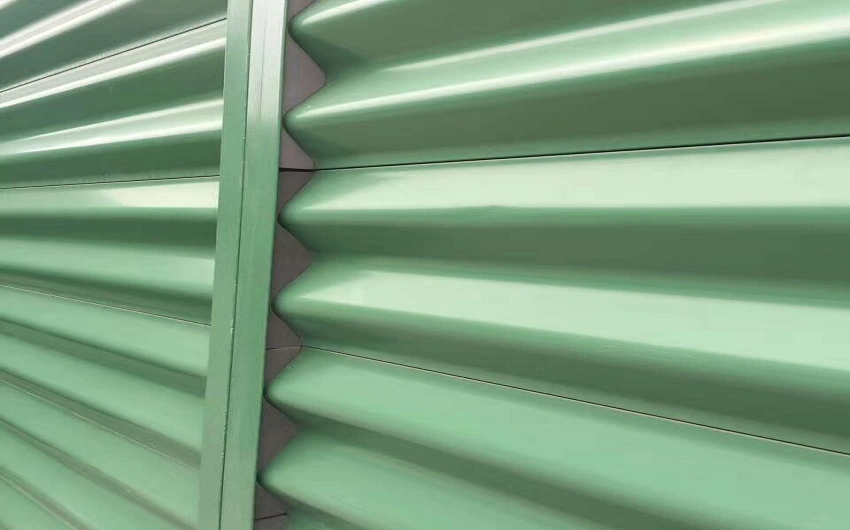

隠しファスナーのカラーコーティングされたスチール パネルの表面にはファスナーの貫通部がないため、このシステムはファスナーが露出した屋根に見られる一般的な漏水経路を回避します。従来のシステムでは、時間の経過とともにネジ穴のシーラントが劣化して亀裂が入り、水が浸入する可能性があります。 Jiaochi 760 のプロファイルは、リブの高さが 71 mm、リブの間隔が 380 mm で、雨水が谷から軒まで素早く移動するのに役立ちます。シームミシンで縫い目を閉じると、サイドのインターロックが水の侵入を継続的に防ぎます。表面に穴がないため、留め具から始まる腐食の可能性も軽減されます。

2.耐風性

パネルを母屋に固定するブラケットは、浮き上がりに耐えるように設計されています。深セン宝安国際空港での 5 MW カラー鋼屋根太陽光発電プロジェクト中、現場の風圧は 0.75 kN/m² に達しました。隠しクリップの引き抜きテストでは、安全要件を満たした 200 kg の引き抜き強度が記録されました。 YX41-250-750 隠しクリップ パネルは、降伏強度が少なくとも 550 MPa で、ロック深さが 5.2 mm を超える鋼材を使用しています。各連結リブは固定クリップで固定されており、風や雪の荷重に対する屋根の能力が向上しています。

3. 熱移動補償

固定クリップにより、温度変化に応じて金属が膨張および収縮するため、屋根パネルが斜面に沿ってスライドすることができます。この移動中、パネルはクリップと係合したままになるため、屋根と構造物の接続は安定した状態に保たれます。これにより、横方向のオーバーラップを必要とせずに 100 メートルを超える連続パネルの長さが可能になり、大スパンの屋根に役立ちます。

4. 設置効率

このシステムは、現場で連動する工場で組み立てられたパネルを使用します。 CC-750 などの一部の隠しクリップ プロファイルでは、専用の縫い合わせ機械が不要なため、労力が軽減され、取り付け時間が短縮されます。コイルストックは現場で必要な長さに切断できるため、100メートルを超える単一パネルが可能になり、エンドラップの数を最小限に抑えることができます。このアプローチにより、横方向の接合部での漏れのリスクも軽減されます。

デザインの特徴

• 貫通部のない表面:隠れたブラケット接続により、屋根表面からネジ穴がなくなり、漏れや留め具の腐食の可能性が低くなります。
• 安定したクリップの係合:ロック深さは 5.2 mm を超え、引き抜き抵抗は 200 kg に達し、風による揚力下でも確実な固定を実現します。
• 熱移動への適応:スライドクリップにより、パネルが斜面に沿って伸縮するため、時間の経過とともに屋根に損傷を与える可能性のある応力が軽減されます。
• ロングパネル機能:最長 100 メートルの単一長さにより、横方向の重なりが軽減され、水管理が簡素化されます。
• プロフィールの種類:YX51-380-760 や YX50-410-820 などのオプションは、さまざまなスパンと負荷の要件に対応します。

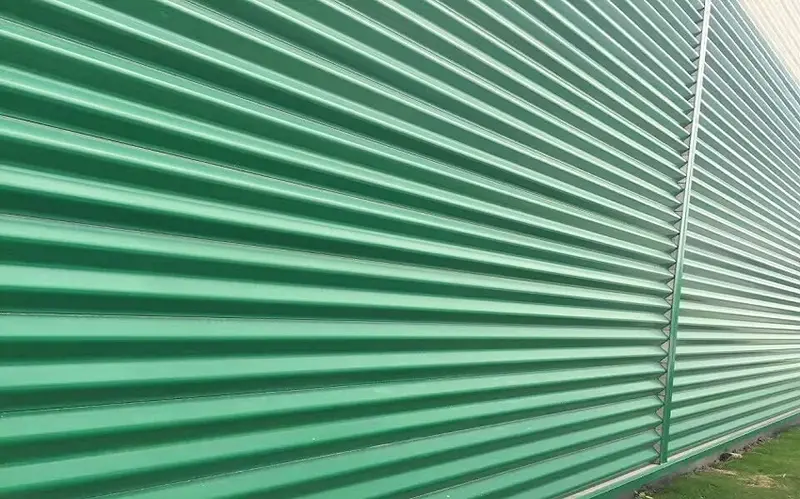

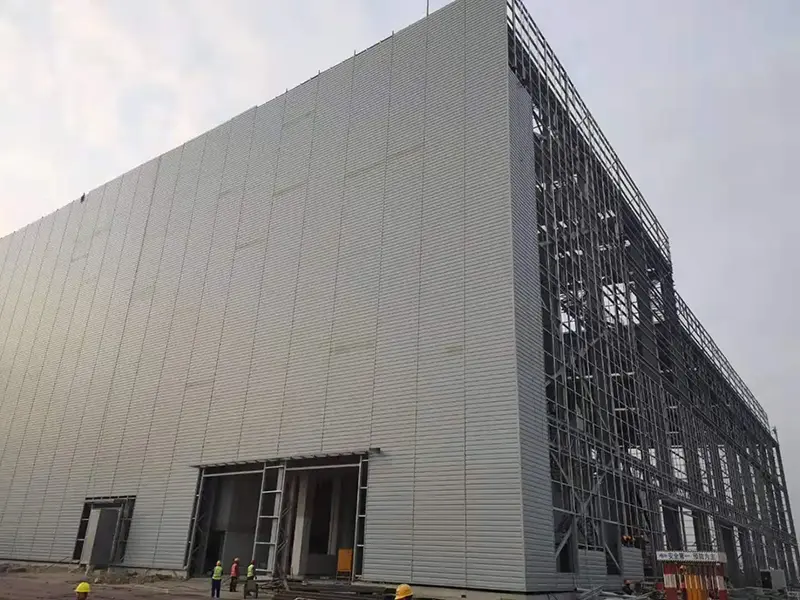

代表的な用途

• 大スパン鉄骨構造の工業用建物用の屋根システム。
• 空港ターミナル、スポーツ会場、展示場などの公共施設。
• 発電所や石油化学施設など、厳しい防水が必要な工業用建物。
• 屋根の信頼性が最優先される物流センターおよび倉庫。
• 既存の屋根システムの交換が必要な改修プロジェクト。

現場でのおすすめ

• パネルの取り付けを開始する前に、母屋の間隔と位置を確認してください。
• リブにへこみやコーティングに傷を付けないように、柔らかいスリングを備えた吊り上げ装置を使用してください。
• クリップを取り付けてパネルを縫い合わせる手順は、メーカーの手順に従ってください。
• 縫い合わせた後に縫い目の締まり具合を確認し、次のパネルに進む前にクリップのかみ合いを検査してください。
• 長いパネルの場合は、固定点での熱の動きが制限されないように設置順序を計画してください。

よくある質問

隠しファスナー屋根は、継ぎ目にシーラントを使わずにどのように雨水を処理するのでしょうか?

サイドインターロックはシームマシンを使用して機械的に形成されます。結果として得られる接合部は、通常の状態では水の浸入に耐えられるほど十分にしっかりしています。適切な屋根の傾斜と排水設計も、継ぎ目から水を素早く遠ざけるのに役立ちます。

隠しファスナーパネルは湾曲した屋根にも使用できますか?

Most concealed-fastener profiles are intended for straight or very large radius roofs. The minimum curvature radius depends on the panel profile and material thickness. For curved applications, check with the manufacturer before ordering.

ファスナーが露出していないパネルの利点は何ですか?

露出したファスナーには、各ネジ穴にシーラントが必要です。時間が経つと、シーラントが劣化して漏れ経路が生じる可能性があります。隠しファスナーにより、このメンテナンスポイントがなくなり、水の浸入やネジ穴周囲の腐食のリスクが軽減されます。

特定のプロジェクトの風揚力抵抗はどのように検証されますか?

クリップの引き抜きテストは、現場または実験室で実行できます。測定値は、建物の場所の設計風揚力荷重と比較する必要があります。サプライヤーはテストデータを提供したり、プロジェクト固有の検証を支援したりできます。

検査と文書化

出荷前に、パネルの外形形状、ロック深さ、表面コーティング状態、寸法精度が検査されます。必要に応じて、クリップの引き抜き強度に関するレポートとともに、ベーススチールのミル証明書が入手可能である必要があります。取り付け中に、縫い目のかみ合いとクリップの位置をスポットチェックすることで、一貫した品質を確保します。

注文前に評価すべき要素

• 設計の風荷重を決定し、選択したプロファイルとクリップ システムが要件を満たすことができることを確認します。
• 屋根の傾斜が、選択したパネルのプロファイルと排水レイアウトに対して十分であることを確認します。
• 長く連続したパネルを計画している場合は、その構造が軒や尾根での熱の動きに対応できることを確認してください。
• 改修プロジェクトの場合は、既存の母屋の状態と間隔を検査して適合性を確認します。
