金属屋根シート

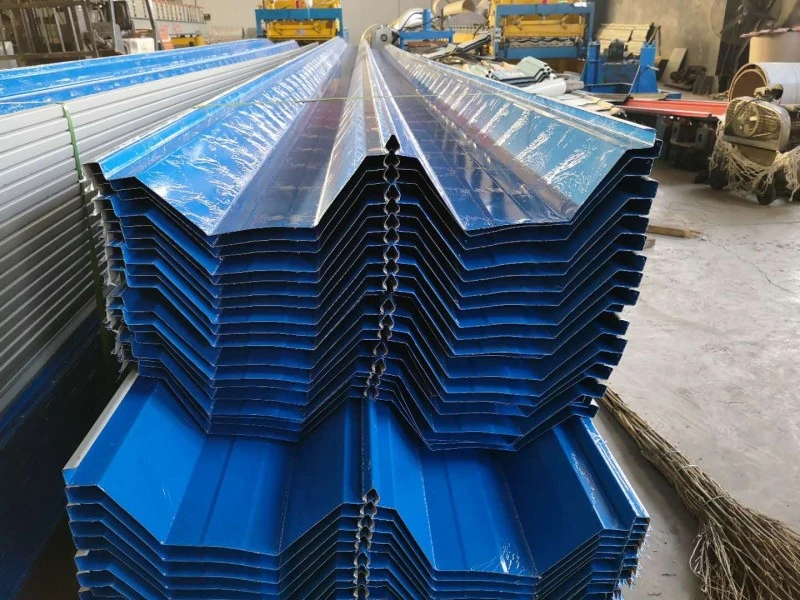

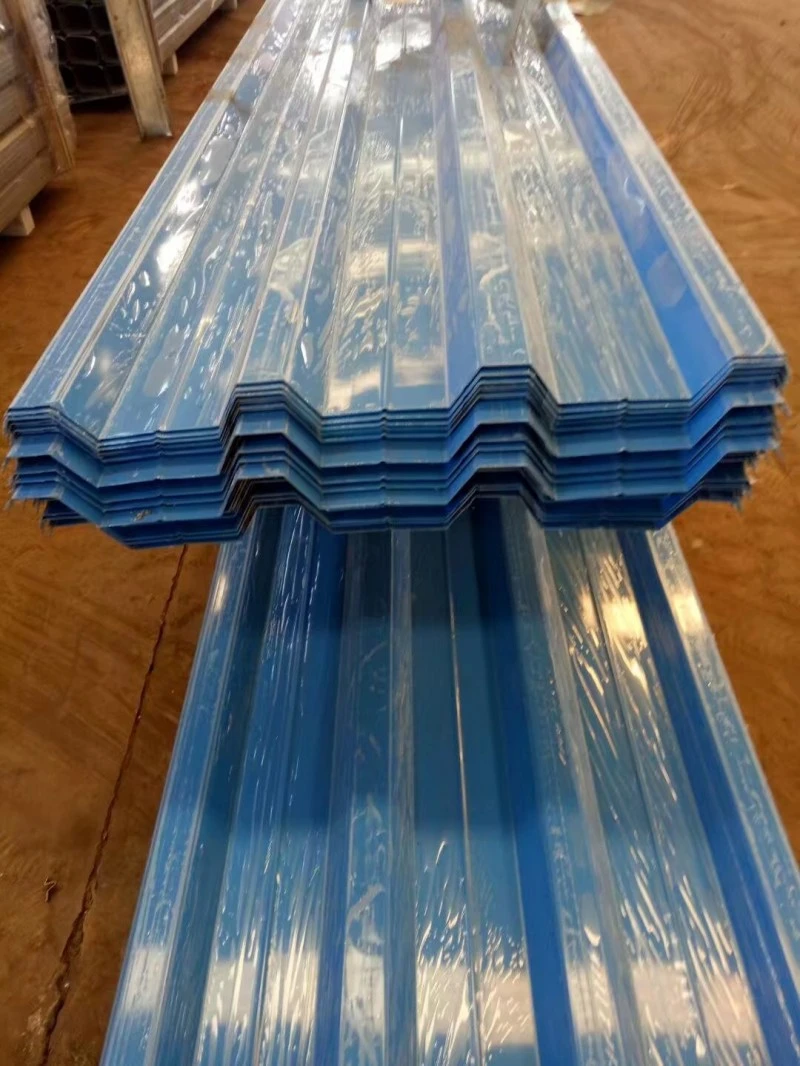

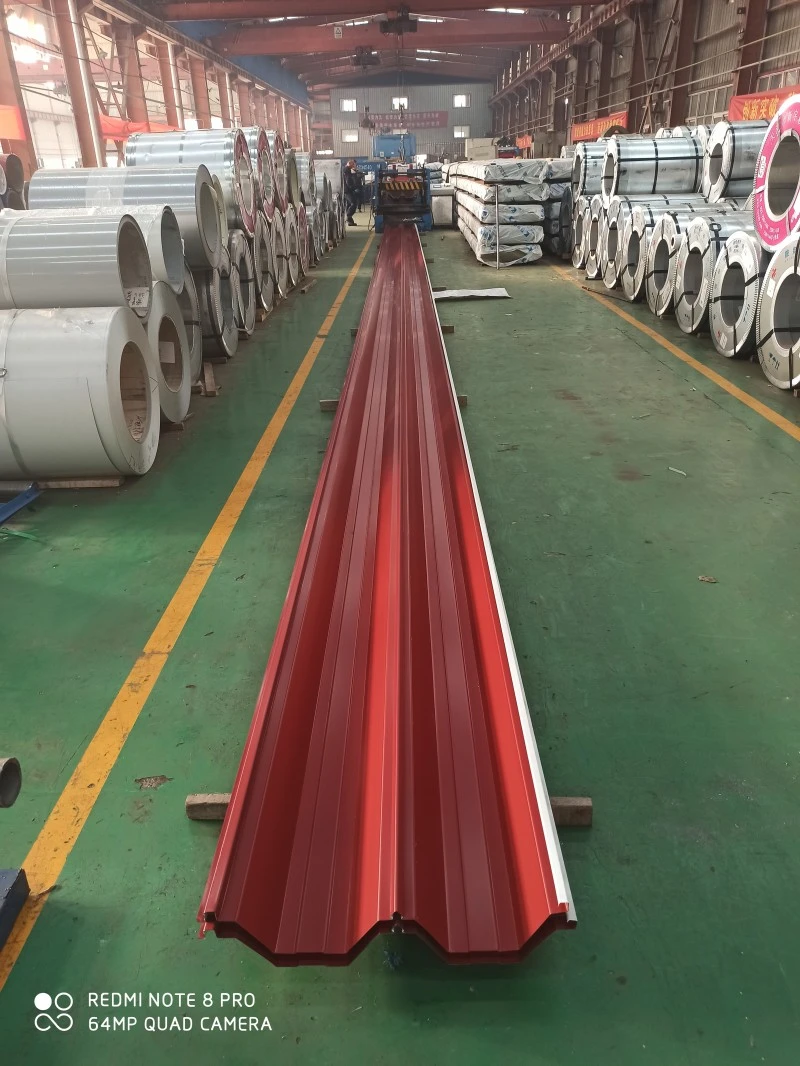

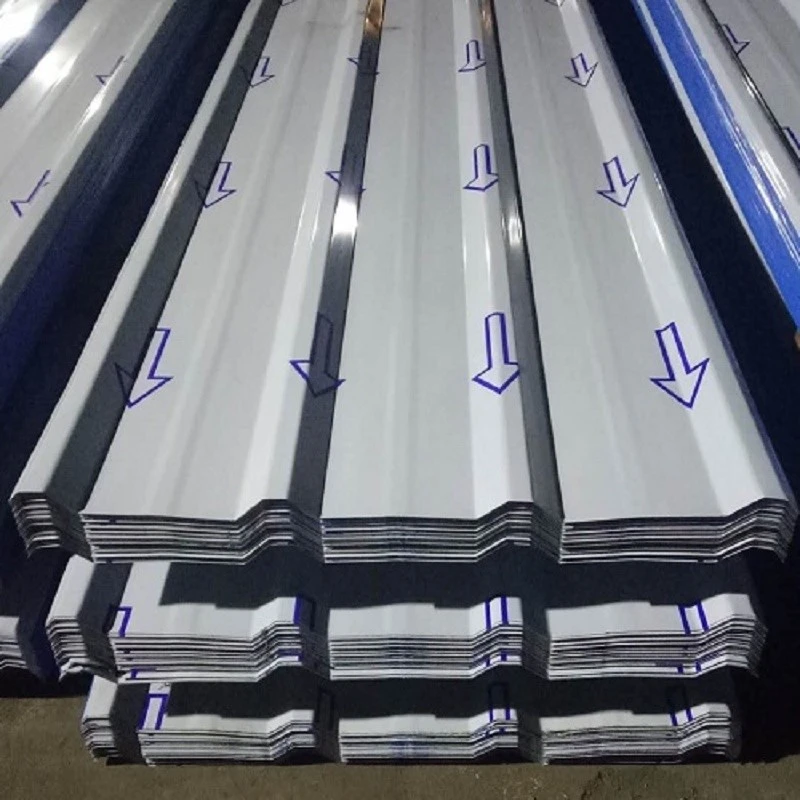

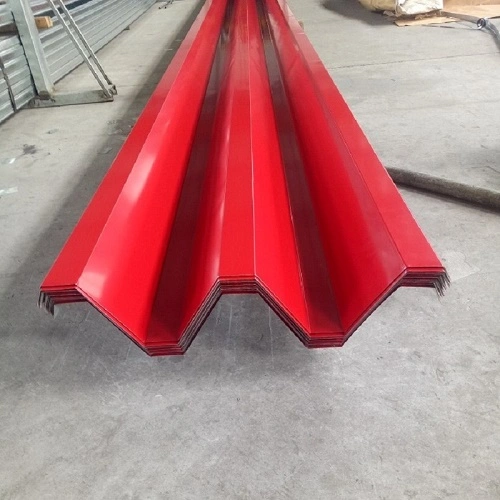

金属屋根シートは、鋼鉄または合金のコイルからロール成形されて、屋根や壁の被覆材に使用される波形のプロファイルになります。コイルの材質には、溶融亜鉛めっき鋼、Al-Znめっき鋼、塗装鋼、アルミニウム-マグネシウム-マンガン合金、ステンレス鋼などがあります。波形プロファイルによりリブ方向に沿った曲げ剛性が向上し、0.5 mm ～ 1.5 mm の薄いシートで屋根の荷重に耐えることができます。 SENBOはこれらのパネルに材料証明書とプロファイル検査記録を提供し、生産プロセスにはリブ形状、板厚、コーティング状態の定期的なチェックが含まれます。

ベースマテリアルのオプション

• 溶融亜鉛メッキ鋼板：40 g/m² ～ 275 g/m² の両面亜鉛コーティングを施した DX51D+Z などのグレード。
• Al-Zn コーティング鋼:AZ150コーティングにより、中程度から厳しい環境での耐食性が向上します。
• 塗装済みスチール:色と耐候性を高めるために、ポリエステルまたは PVDF コーティングを使用できます。
• アルミニウム-マグネシウム-マンガン合金:耐用年数が50年を超え、鋼よりも軽量なAA3004グレード。
• ステンレス鋼：445J2 などのフェライトグレードは、高い耐風性と腐食性能が要求される場合に使用されます。

システム構築

完全な金属屋根システムは通常、複数の層を使用します。ステンレス鋼の外側シートを備えた空港ターミナル屋根には、下から上に、亜鉛メッキ一次母屋、有孔 Al-Zn コーティングベースシート、蒸気制御層、吸音ロックウール、亜鉛メッキ二次母屋、断熱ロックウール、亜鉛メッキ鋼板、TPO 防水膜、ステンレス鋼固定ブラケット、吸音フォーム、ステンレス鋼屋根パネル、およびステンレス鋼キャップが含まれる場合があります。このアセンブリは、構造サポート、熱制御、空気と蒸気の管理、音響性能、耐候性を兼ね備えています。

接続方法

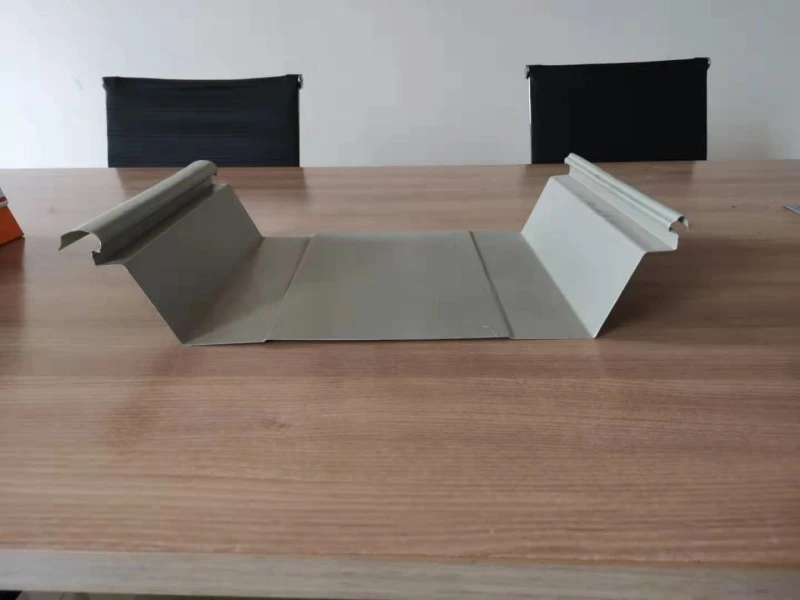

• スタンディングシームインターロッキング:パネルの端は機械的に縫い付けられ、多くの場合、縫い目にシーラントが事前に塗布されます。
• 連続溶接：ステンレス鋼パネルは溶接によって縫い目の全長に沿って接合されます。
• 重ね締め:重なったパネルは露出したファスナーで固定され、主に二次用途または低傾斜用途に使用されます。

技術仕様

完了したプロジェクトによる性能検証

1. 風力上昇能力

広州白雲国際空港第 3 ターミナルの連続溶接ステンレス鋼屋根は、風洞試験と静的隆起試験を受けました。記録された流量は18.2kPaで、カテゴリー17の台風に相当します。比較として、従来のアルミニウム、マグネシウム、マンガンの立ち継ぎ屋根は通常、カテゴリー 12 の条件に耐えます。大湾区文化スポーツ センター スタジアムは、埋め込み連続溶接ステンレス鋼屋根システムを使用しており、実験室テストでは 21 kPa に達しました。連続溶接アプローチにより、弱点である噛み合わせの継ぎ目がなくなり、全体的な浮き上がり耐性が向上します。

2. 防水性と気密性

スタンディングシームシステムは、接合部にシーラントが事前に塗布された機械的にロックされたシームによって耐候性を実現します。溶接ステンレス鋼システムは全長溶接を使用して、継ぎ目の開口部のない連続した表面を作成します。大湾区文化スポーツセンターでは、最適化された側溝と保水壁を含む排水設計が行われました。防水層へのファスナーの貫通を避けるために、金属表面の下に二重層の柔軟な膜が使用されました。

3. 熱移動管理

長い屋根の場合は、熱膨張と収縮に対応する必要があります。広州白雲空港ターミナル 3 では、溶接接続がパネル プロファイルの横波形と連携して熱応力を吸収します。このアプローチは、屋根の構造的完全性を長期間にわたって維持するのに役立ち、固定点での疲労亀裂のリスクを軽減します。

4. 施工効率

大湾区文化スポーツセンターは、防水膜の下の屋根構造にモジュール式戦略を採用しました。 78,000 平方メートルの屋根は 878 個のモジュールに分割され、組み立てられて地面で溶接され、所定の位置に吊り上げられました。この方法により、設置効率が 30% 向上し、材料の無駄が 2% 近くに抑えられ、特に複雑な湾曲した屋根の形状に有益です。

設計および設置に関する注意事項

• パネルを配置する前に、支持母屋システムの位置合わせ、間隔、耐荷重を確認してください。
• 吊り上げ中のパネルの変形を避けるために、エッジ保護付きの吊り上げストラップを使用してください。
• スタンディングシームシステムの場合は、最終的な機械的シームを行う前に、シームのかみ合いとクリップの位置を確認してください。
• 溶接システムの場合は、作業エリアを清潔で乾燥した状態に保ち、ステンレス鋼の認定された溶接手順に従ってください。
• 完成した屋根の表面を建設交通や落下する瓦礫から保護します。主要な気象現象の後に検査をスケジュールする。
• 屋根が密閉された後の現場での修正を避けるために、パネルの設置前に屋根の貫通部とエッジの詳細を調整します。

品質管理と文書化

サプライヤーは、ベースメタルのミルテスト証明書、コーティング厚さレポート、およびパネルプロファイルの寸法チェックを提供する必要があります。特定の風荷重要件があるプロジェクトの場合は、正確なシステム構成の風揚力試験レポートが利用可能である必要があります。現場での受け入れ検査では、設置を開始する前に、材料のグレード、パネルの長さ、リブのプロファイル、および表面の状態を確認する必要があります。

選択に関する考慮事項

• 屋根システムのタイプを選択する前に、建物の位置と設計風速を評価してください。
• 屋根の傾斜と排水の配置を確認して、効果的に水を除去し、池が溜まらないようにしてください。
• 基材とコーティングを選択するときは、塩水噴霧、産業汚染物質、紫外線レベルなどの環境への曝露を考慮してください。
• 複雑な形状の場合は、屋根システムのサプライヤーに早めに協力してもらい、パネル製造の制限とモジュール構造のオプションを検討してもらいます。
• 設計段階でメンテナンスへのアクセスと将来の屋上機器のニーズを検討します。

よくある質問

強風の沿岸地域ではどの接続方法が最も信頼できますか?

ステンレス鋼パネルの連続溶接は、測定された最高の風上げ抵抗を提供し、多くの場合、台風が発生しやすい地域に指定されます。スタンディングシームシステムは、シームとクリップの詳細が風洞試験や隆起試験データに従って強化されている場合にも良好に機能します。

屋根システムは長いパネルの熱移動をどのように処理するのでしょうか?

スタンディングシームシステムは、屋根の傾斜に沿って移動できるスライドクリップを使用しています。溶接システムには、横波形または伸縮継手が組み込まれている場合があります。具体的な方法は、建物の形状と温度範囲に基づいて屋根システムの設計者が確認する必要があります。

金属屋根の一般的なメンテナンス要件は何ですか?

定期的な検査では、留め具の緩み、パネルの損傷、排水路の詰まり、貫通部のシーリング材の状態を確認する必要があります。スタンディングシームおよび溶接システムは、ファスナーが直接風雨にさらされないため、通常、ファスナーが露出した屋根よりもメンテナンスの必要が少なくなります。

既存の屋根の上に金属屋根を設置できますか？

場合によっては、構造が追加の荷重に耐えることができ、既存の表面に互換性がある場合、新しい金属屋根を既存の屋根の上に設置できます。構造エンジニアは既存の状況を評価し、取り付けの詳細が適切であることを確認する必要があります。
