アルミニウム、マグネシウム、マンガンのパネルは、主に屋根や壁の被覆に使用される軽量の金属シートです。千房ビルドディンマテリアルは、合金のトレーサビリティ、コーティング性能、長期耐候性に重点を置き、金属エンベロープ製品群の一部としてこれらのパネルを供給しています。
基材は通常 3000 シリーズ アルミニウム合金から選択されますが、強度と成形性のバランスが取れているため、AA3004 が建築屋根に最も一般的です。その他のオプションには、一般用途向けの AA3003、高強度向けの AA3005、海洋および沿岸環境向けの 5052、および構造能力の強化が必要なプロジェクト向けの 6061 があります。
合金組成は耐食性、引張強さ、加工性に影響を与えます。すべての材料証明書とミルテストレポートを利用して、各注文の特定の合金グレードと機械的特性を確認できます。
プロジェクトの要件に応じて、いくつかの表面処理が利用可能です。
天然スタッコエンボス仕上げ:パネルの剛性を高め、光の反射を減らすテクスチャード加工された表面を提供します。自然な金属の外観が好まれる用途に適しています。

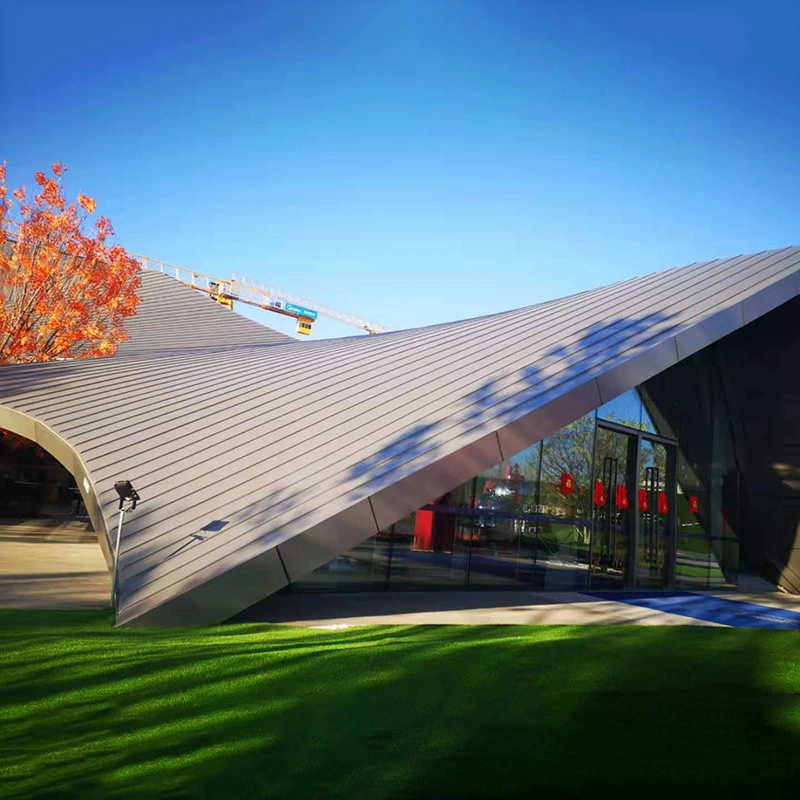

PVDFフルオロカーボンコーティング:フッ素樹脂含有率70％以上のマルチコート加工を施しています。表面のコーティング厚さは通常 24 μm 以上です。 PVDF は、強力な UV 耐性と色保持性を提供します。
陽極酸化仕上げ:緻密な酸化層を形成し、表面硬度と耐食性を向上させます。多くの場合、装飾用途や視認性の高い用途に指定されます。
ポリエステルコーティング:屋内またはそれほど要求の厳しい屋外条件に適した、コスト効率の高いオプションです。性能はコーティングの配合と厚さによって異なります。
AA3004-H24 アルミニウム-マグネシウム-マンガン シートの引張強度は通常 230 MPa 以上、降伏強度は 200 MPa 以上、伸びは少なくとも 3.8% です。これらの値は標準的な工場テスト証明書に基づいており、生産バッチによって若干異なる場合があります。
アルミニウム-マグネシウム-マンガン合金は、空気にさらされると表面に自然酸化層を形成します。この酸化物層は固有の耐食性を提供します。通常の大気条件下では、腐食速度は非常に低くなります。代表的な塗装パネルの塩水噴霧試験では、長期間暴露しても目に見える腐食は見られませんでしたが、具体的な性能は塗装の種類、設置の詳細、環境の厳しさによって異なります。
沿岸環境や工業環境の場合は、より厚い PVDF コーティングまたは 5052 船舶用合金が推奨される場合があります。長期間の外観と性能を維持するには、過酷な環境でも定期的な検査と清掃が必要です。

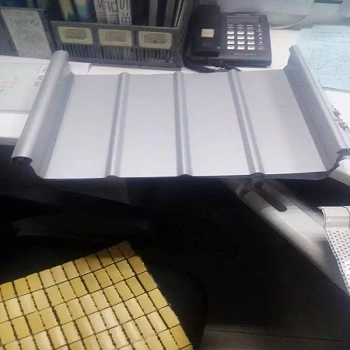

一般的なプロファイルには、リブ高さ 25 mm、45 mm、50 mm、および 65 mm の YX65-300、YX65-330、YX65-400、YX65-420、YX65-430、YX65-575、および YX65-600 が含まれます。プロファイルの選択は、スパン、荷重、および構造上の曲率要件によって異なります。

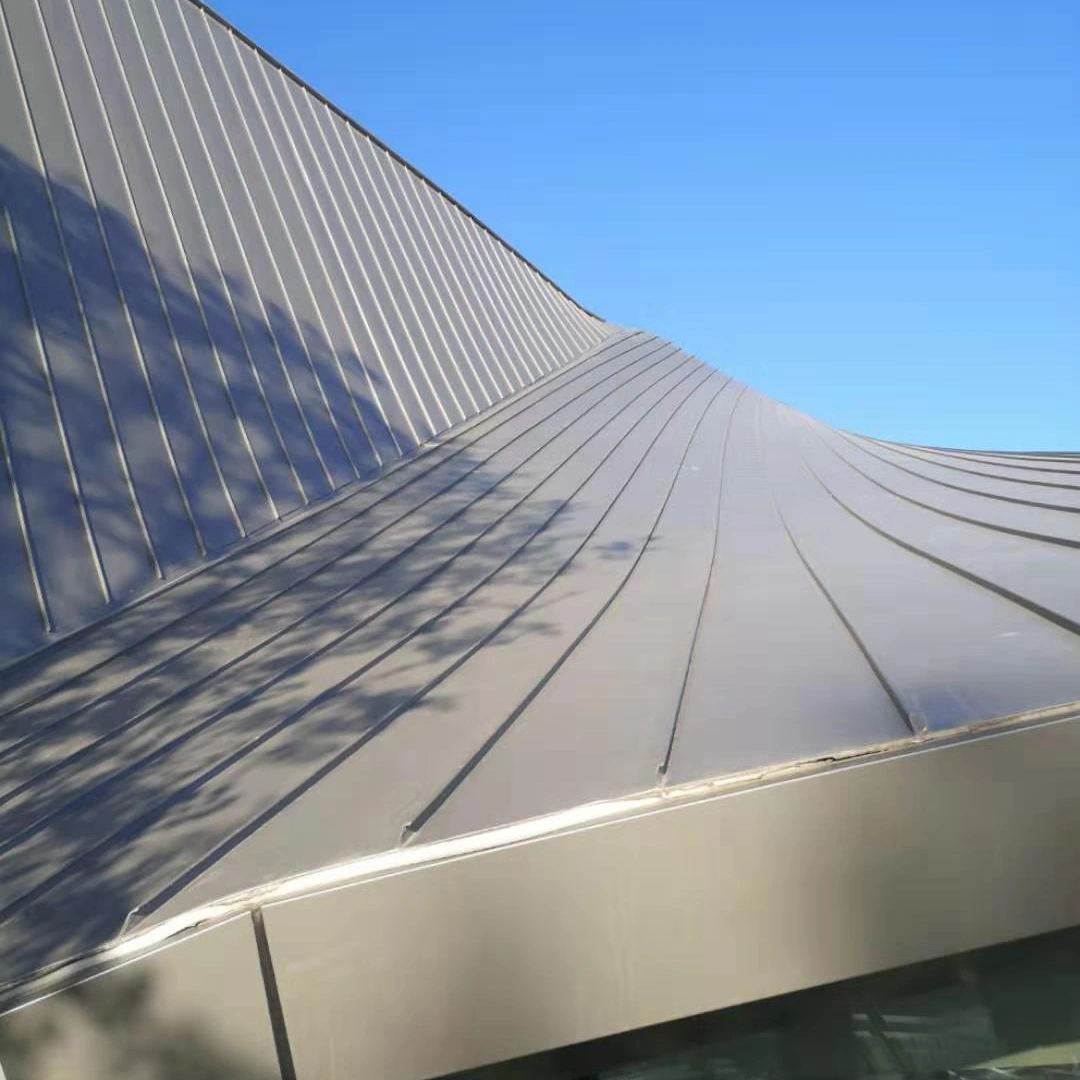

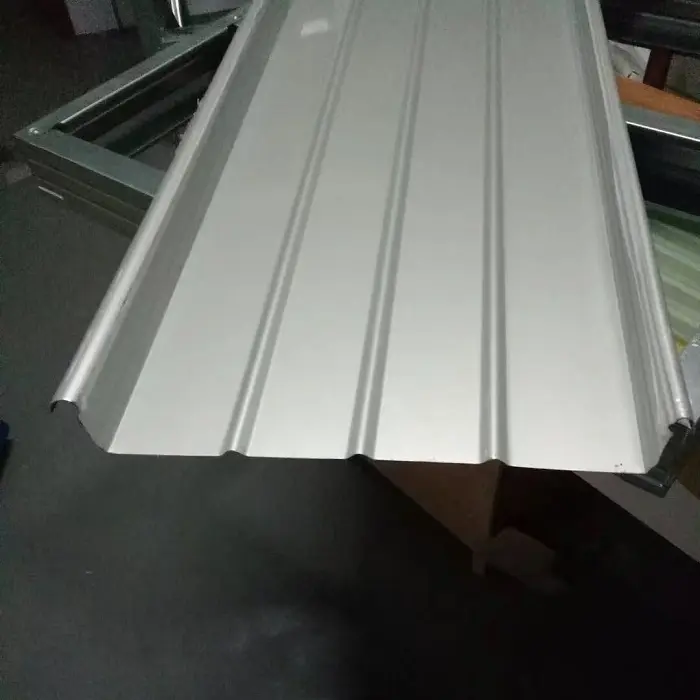

スタンディングシームシステムは、アルミニウム-マグネシウム-マンガン屋根の主な施工方法です。パネルは隠しクリップを使用して基礎構造に取り付けられ、隣接するパネルは 270° または 360° ロックを使用して機械的に縫い合わされます。この方法により、露出した留め具がなくなり、パネルの長さに沿った熱の移動が可能になります。
壁被覆用途の場合、平らなパネルまたは軽い輪郭のパネルを、目に見えるまたは隠された固定システムとともに使用できます。当社の技術チームは、風荷重の計算と構造の詳細に基づいて、適切なプロファイルと固定方法を推奨します。
| パラメータ | 範囲/オプション | 注意事項 |
|---|---|---|
| 合金グレード | AA3003、AA3004、AA3005、5052、6061 | 環境と体力で選ぶ |
| シートの厚さ | 0.6～1.5mm | 屋根材に一般的な 0.7 ～ 1.2 mm |
| リブ高さ | 25 / 45 / 50 / 65mm | プロファイルに依存する |
| パネル幅 | 300 / 330 / 400 / 430 / 470 / 500 / 575 / 600mm | 有効カバレッジ幅 |
| 引張強さ（AA3004-H24） | ≧230MPa | ミルテスト証明書が利用可能 |
| 降伏強さ(AA3004-H24) | ≧200MPa | ミルテスト証明書が利用可能 |
| 伸び（AA3004-H24） | ≧3.8% | ミルテスト証明書が利用可能 |
| 密度 | 2.73 g/cm3 | 鉄の約3分の1 |
| コーティングオプション | PVDF、ポリエステル、陽極酸化処理、天然スタッコ | 仕様ごとのコーティングの厚さ |
| 適用規格 | GB/T 12755-2008 | 建築用形鋼板 |
For roofing systems:スパン、風揚力、積雪荷重の計算に基づいて、必要なパネルのプロファイルと厚さを確認します。スタンディングシームシステムは、熱の移動を可能にするため、長い斜面やピッチの低い屋根に推奨されます。
沿岸環境の場合:適切な厚さの 5052 合金または PVDF コーティング システムを指定してください。真水で定期的にすすぐと、塩の堆積物が除去され、コーティングの寿命が延びます。

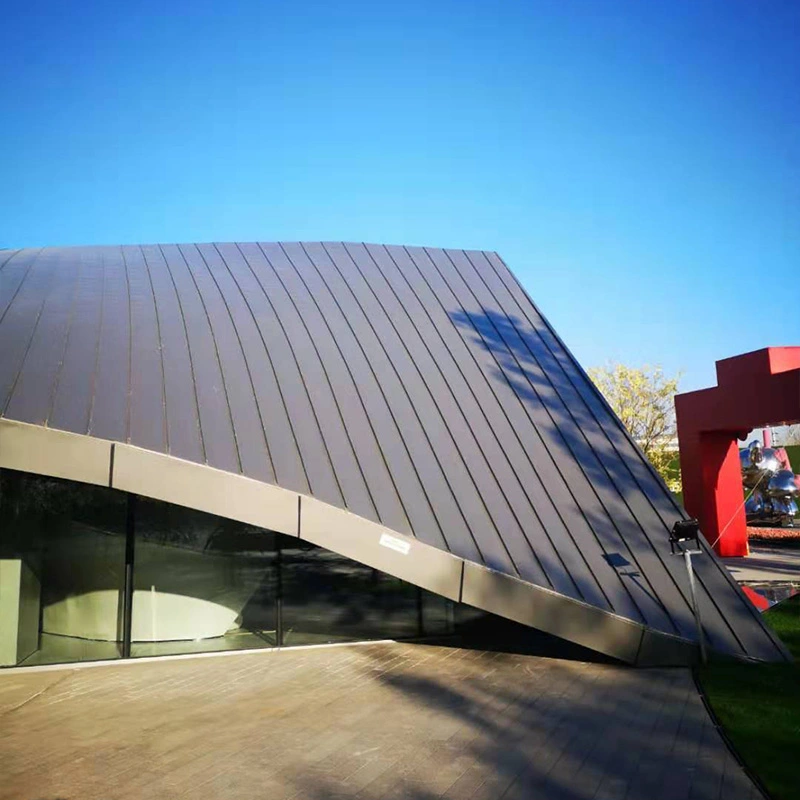

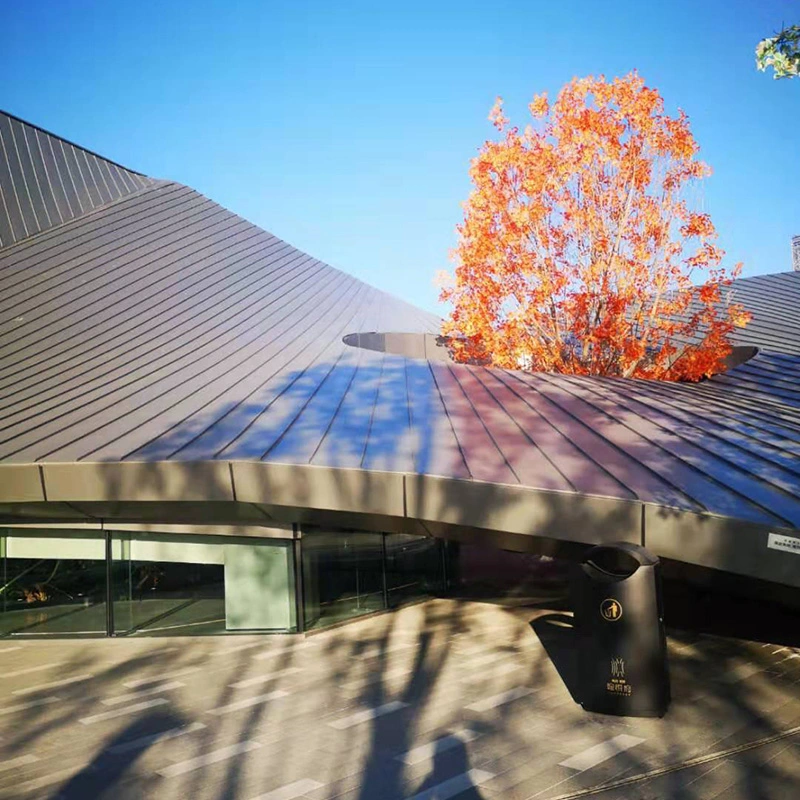

曲線または複雑な形状の場合:アルミニウム、マグネシウム、マンガンのパネルは、湾曲またはテーパー形状にロール成形できます。成形性に適したプロファイルと板厚を選択できるように、建築図面を早期に提供してください。
インストール中:パネルの変形を避けるために、適切な持ち上げおよび取り扱い方法を使用してください。基礎構造が位置合わせされていること、およびクリップが指定された間隔に従って取り付けられていることを確認します。正しいロックプロファイルを実現するには、調整された機器を使用して縫い合わせを実行する必要があります。
1.長スパンの金属屋根が必要な空港ターミナルや高速鉄道の駅。
2.湾曲した屋根や複雑な屋根形状を持つスポーツ スタジアムや展示センター。
3.耐久性と視覚的に魅力的なファサードを必要とする商業ビルやショッピング モール。
4.海岸沿いまたは腐食性の環境にある工業用建物。
5.高級住宅用ヴィラとカスタム建築プロジェクト。
一部の建物外壁設計では、アルミニウム、マグネシウム、マンガンの屋根材が組み合わせられています。ロックウールサンドイッチパネル断熱用と異形鋼板インナーライナーの場合は、完全なルーフアセンブリを形成します。当社のチームは、これらの製品間のインターフェースの詳細についてお手伝いいたします。
AA3004 は、強度と耐食性のバランスが取れているため、ほとんどの建築屋根および壁の用途に適しています。沿岸または海洋環境の場合、5052 はより高い耐食性を提供します。より高い構造強度が必要な場合は 6061 を検討できますが、3000 シリーズ合金よりも成形性が劣ります。
通常の大気条件下で、適切なコーティングを選択すれば、パネルは 30 年以上持続します。実際の耐用年数は、合金のグレード、コーティングの種類、環境への曝露、およびメンテナンスによって異なります。 PVDF コーティングされたパネルは一般に、ポリエステル コーティングよりも長期的な色保持性に優れています。
はい。パネルは、建築の幾何学形状に合わせて、凸面または凹面の曲線やテーパー形状にロール成形できます。成形性は板厚と合金の質に依存します。当社のエンジニアリング チームは、特定のプロファイルで達成可能な曲率半径についてアドバイスできます。
スタンディングシームシステムは、基礎構造に取り付けられる隠しクリップを使用します。パネルはクリップにはめ込まれ、縫い目は縫い合わせ機を使用して機械的にロックされます。これにより、目に見える留め具がなくても、パネルは斜面に沿って自由に伸縮できます。
当社は、アルミニウム合金のミルテスト証明書、コーティング厚さレポート、および該当する製品テストレポートを提供します。特定のプロジェクトについては、ご要望に応じて、風揚力の計算や防火性能データなどの追加文書を提供できます。
