アルミニウム-マグネシウム-マンガン金属パネル

建築屋根および壁被覆用のアルミニウム - マグネシウム - マンガン金属パネル。AA3004 シリーズ アルミニウム - マグネシウム - マンガン合金からロール成形されます。この合金には、約 1.0% ～ 1.5% のマンガン、0.8% ～ 1.3% のマグネシウム、少量のシリコンと銅、および残りのアルミニウムが含まれています。この組成物は、軽量、適切な強度、および耐食性の有用な組み合わせを提供し、標準的なシームおよびロール成形装置と互換性があります。 SENBO は、合金グレード、シートの厚さ、コーティングの品質に関する受入チェックを行ってこれらのパネルを供給しており、成形ラインではプロファイルの精度が監視されています。

このパネルは、空港ターミナル、高速鉄道駅、スポーツスタジアム、展示センターなどの大規模な公共建築物に広く指定されています。表面にはプレロールコーティングが施されており、通常はフッ素樹脂含有量が 70% 以上の PVDF で、色の一貫性と耐候性を提供します。屋根システムは、スライド T クリップを備えたスタンディングシームプロファイルに基づいています。クリップは熱の移動を可能にしながらパネルをしっかりと保持し、シームロックはシーラントに頼らずに防水接合を作成します。

技術仕様

パフォーマンスデータとエンジニアリングの検証

1. 重量と構造効率

アルミニウムの密度は 2.73 g/cm3 で、鋼鉄の約 3 分の 1 です。ここで使用される AA3004 合金は、引張強度 240 MPa ～ 285 MPa、降伏強度 190 MPa 以上を示します。これらの値により、屋根システムを同等の鋼製屋根よりも軽くすることができ、支持構造への負荷が軽減されます。長スパンの建物や改修工事では約30％の軽量化が可能です。

2. 耐食性と寿命

空気にさらされると、パネル表面に緻密な酸化アルミニウム層が形成され、さらなる腐食が遅くなります。合金自体は多くの酸やアルカリからの攻撃に耐性があり、PVDF コーティングがさらなる保護バリアを追加します。これらの特性により、母材金属の 50 年を超える設計寿命がサポートされます。コーティングシステムには通常 15 ～ 20 年の保証が付いています。

3. スタンディングシームシステムと防水性

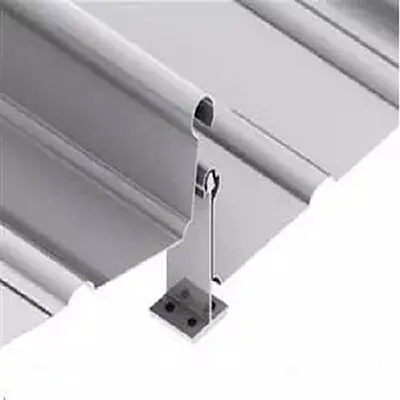

スタンディングシームプロファイルには、熱の動きに対応するために屋根の傾斜に沿ってスライドする T クリップが使用されています。パネルはプレハブで製造され、現場で組み立てられるため、建設時間が 30% 以上短縮され、設置公差は 3 mm 以内に抑えられます。西安延安鉄道の福平南駅では、4,000 平方メートルの屋根に非貫通式の機械式ロック システムが使用されていました。その結果、優れた風上昇耐性と複雑な形状に追従する能力を備えた防水表面が実現しました。屋根面積 4,585 平方メートルの高陵駅では、スタンディングシームパネル、防水層、断熱材、防湿層、吸音層、Al-Zn コーティングされたプロファイルベースシートを含む複合ビルドアップが使用されました。

4. 火災と雷の挙動

屋根システムはクラス A1 の耐火等級を達成しています。融点が 660°C のアルミニウムは、火災が発生した場合、炎が表面全体に広がるのではなく、局所的に燃え広がる傾向があり、消火活動に役立ちます。避雷の場合、GB 50057 に従って、少なくとも 0.7 mm の厚さのパネルが空気終端装置として直接機能する場合があります。これにより、避雷針用の屋根貫通部を別途設ける必要がなくなります。

5. 成形性と設計の自由度

この合金は、直線、凸曲面、凹曲面、および扇形のパネルに成形できます。これは、単一勾配、二重勾配、単一曲線、および二重曲線の屋根のジオメトリをサポートします。この材料の延性は、現場での縫い合わせ作業にも役立ちます。

製品の特徴

• 軽量:密度が鋼鉄の 3 分の 1 であるため、パネルは死荷重を軽減し、取り扱いを簡素化します。
• 長寿命:合金とコーティングの組み合わせは、通常の状態で 50 年以上使用できるように設計されています。
• 構造的な水密性:スタンディングシームジョイントはシーラントに依存しないため、メンテナンスと漏れのリスクが軽減されます。
• 熱移動への適応:スライド式 T クリップにより、パネルにストレスを与えることなく拡張および収縮が可能です。
• 成形の柔軟性:建築屋根用に、湾曲した先細りのパネルを製造できます。
• リサイクル可能性:アルミニウムは寿命終了時に完全にリサイクル可能です。

代表的な用途

• 空港ターミナルおよび高速鉄道駅の屋根および壁システム。
• スタジアム、展示場、劇場用の大スパン屋根。
• 耐食性が重要な海洋または工業環境の建物。
• 既存建物の屋根の葺き替えや改修工事。

設置および取り扱い上の注意

• パネルはカバーの下に保管し、乾燥した状態に保ちます。屋外保管が必要な場合は、スタックを高くし、通気性のあるカバーを使用してください。
• 表面のへこみや傷を避けるため、持ち上げる際には柔らかいスリングとスプレッダー バーを使用してください。
• アルミニウムに適した工具を使用してパネルを切断します。取り付ける前に切断端をきれいにし、切り粉を取り除きます。
• プロジェクトの図面に示されている T クリップの間隔に従ってください。クリップは指定された留め具を使用して母屋に固定する必要があります。
• 位置合わせとクリップの噛み合いを確認した後でのみパネルを縫い合わせてください。パネルプロファイルに適したシームマシンを使用してください。
• 電気腐食を防ぐため、湿気の存在する裸の鋼または銅との接触を避けてください。

品質管理と文書化

材料証明書は、合金グレード、機械的特性、およびコーティングの種類を確認する必要があります。生産時にカバーパネルの幅、リブの高さ、長さを寸法チェックします。大規模なプロジェクトの場合、サンプルのコーティングの厚さと密着性をテストできます。現場での受け取りでは、設置前にパネルの数、プロファイル、表面の状態を確認する必要があります。

選択に関する考慮事項

• パネルのプロファイルと継ぎ目のタイプを選択する前に、屋根の傾斜と排水の設計を確認してください。
• 現場の腐食カテゴリを評価して、標準の PVDF コーティングが必要か、それともより厳しい仕様が必要かを決定します。
• 湾曲した屋根や複雑な屋根の形状の場合は、パネルのサプライヤーに早めに協力して、成形性と設置順序を検討してもらいます。
• ウィンドアップリフトの設計をチェックし、T クリップの間隔と留め具が計算された荷重を満たしていることを確認します。
• メンテナンス アクセス プランを確認します。スタンディングシームシステムはほとんどメンテナンスを必要としませんが、水切りと貫通部を定期的に検査することをお勧めします。

よくある質問

AA3004 と屋根材に使用される他のアルミニウム合金の主な違いは何ですか?

AA3004 には、3003 などの一般的な市販合金よりも高いマンガンとマグネシウムが含まれています。これにより、優れた強度と耐食性が得られ、同時に立った継ぎ目プロファイルに十分な成形性を維持します。このバランスから屋根材として広く使われています。

Al-Mg-Mn パネルは屋根だけでなく壁にも使用できますか?

はい、同じ素材とスタンディングシームシステムを壁被覆材に適用できます。プロファイルの寸法が異なる場合があるため、壁の風荷重要件を個別に確認する必要があります。

曲面パネルはどのようにして作られるのでしょうか？

曲面パネルは、ロール成形またはプレスブレーキによって必要な半径に成形されます。テーパーパネルは、成形前にシートをさまざまな幅に切断して作成されます。成形限界はパネルのプロファイルと材料の質によって異なるため、サプライヤーは設計の早い段階で実現可能性を確認する必要があります。

Al-Mg-Mn 屋根の下には常に防湿層が必要ですか?

通常、屋根のビルドアップには蒸気制御層が含まれており、湿った空気が断熱材に到達して結露を引き起こすのを防ぎます。特定の層は建物の用途と気候によって異なります。屋根システムの設計者は、適切なビルドアップを指定する必要があります。
