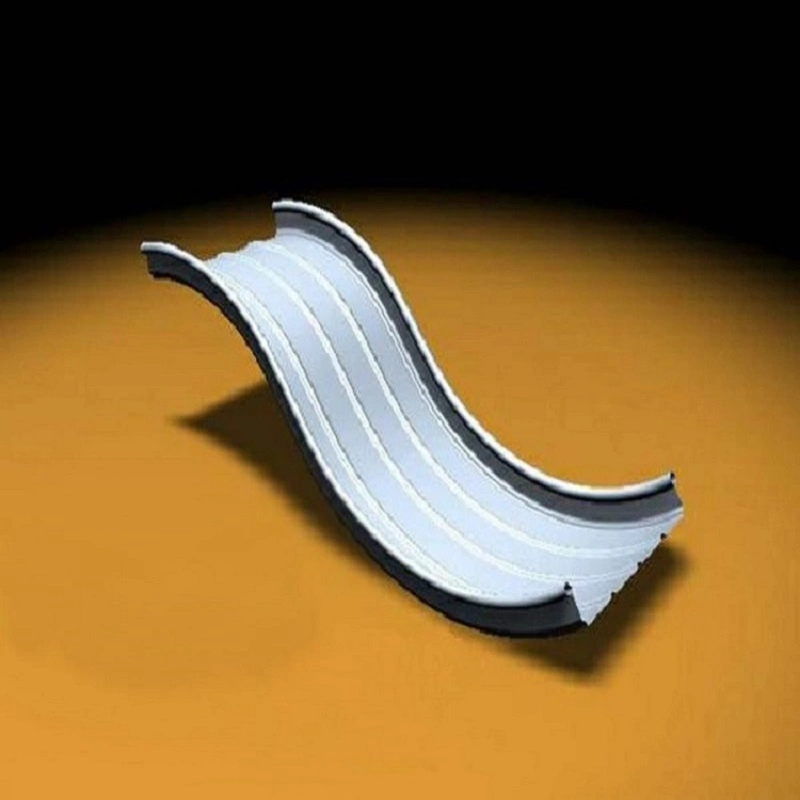

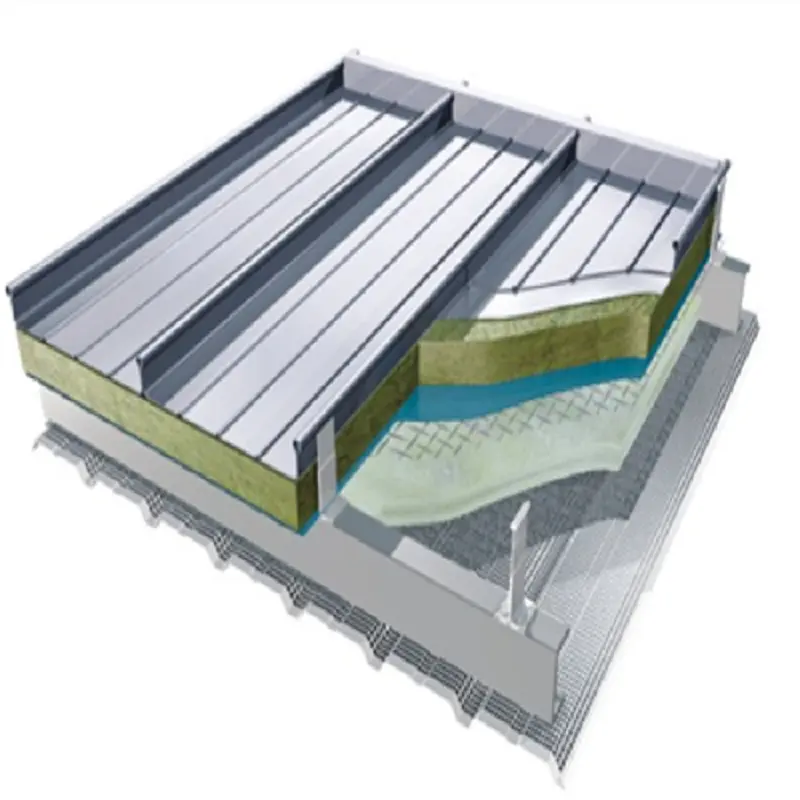

Alu-Mg-Mn アーチ型屋根パネル

SENBO 建材金属屋根システム製品範囲の一部として、Alu-Mg-Mn アーチ型屋根パネルを供給しています。これらのパネルは AA3004 シリーズのアルミニウム、マグネシウム、マンガン合金から製造されており、複雑な屋根形状の建築要件を満たすために湾曲した非標準的なプロファイルに形成されています。

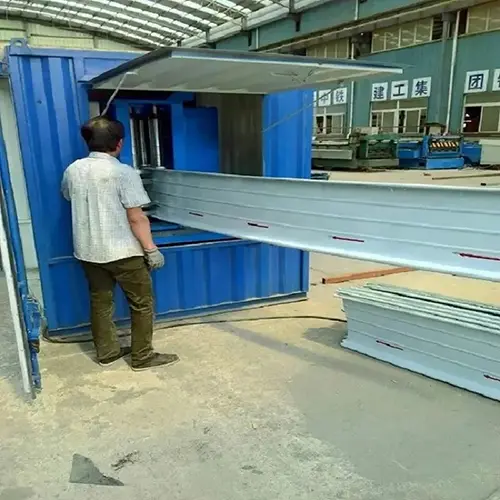

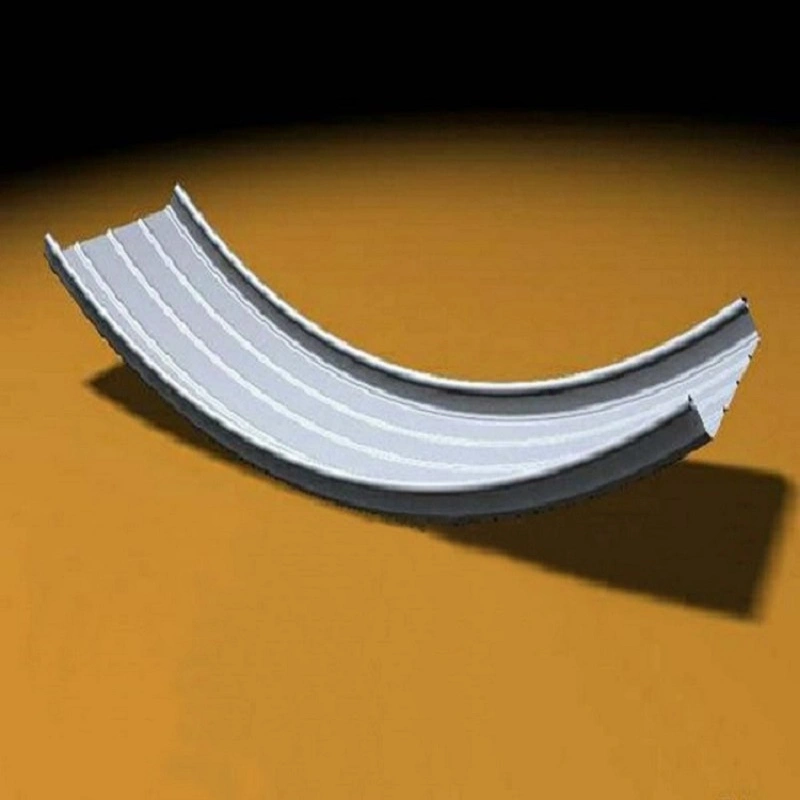

Al-Mg-Mn アーチ型屋根パネルは、高速、精密ロール成形装置を使用して製造される特殊なプロファイルのパネルです。基材の組成にはマンガン 1.0% ～ 1.5%、マグネシウム 0.8% ～ 1.3% が含まれており、残りはアルミニウムです。標準的なスタンディングシーム Al-Mg-Mn パネルの派生品として、アーチ型パネルは特殊な成形プロセスを経て、平らなシートを湾曲した形状に変換します。アーチ状、曲面、球状の屋根形状など、現代の建築デザインに対応します。

合金組成と利用可能なプロファイル

利用可能なプロファイルには、YX65-300、YX65-330、YX65-400、YX65-430、YX65-500、YX28-205-820 などのモデルが含まれます。特定のプロジェクト要件に合わせて、扇形およびテーパー状のパネルをカスタマイズすることもできます。

これらのパネルは、空港ターミナル、スタジアム、会議および展示センターなどの大規模な公共建物の非標準屋根システムで広く使用されています。製品の表面はプレロールコーティングプロセスを使用して処理されており、建築上の美しさと耐久性を兼ね備えた PVDF フルオロカーボンコーティングも利用できます。

現場で実証されたパフォーマンス

1. 規格外の屋根形状への対応

アルミニウム・マグネシウム・マンガン合金は、強度と柔軟性のバランスが取れており、3次元曲面、球面、扇形面などの複雑な屋根形状の成形に適しています。特殊な湾曲および扇形のパネル製造技術により、これらのアーチ型パネルは防水性能を維持しながら、さまざまな設計要件を満たすことができます。

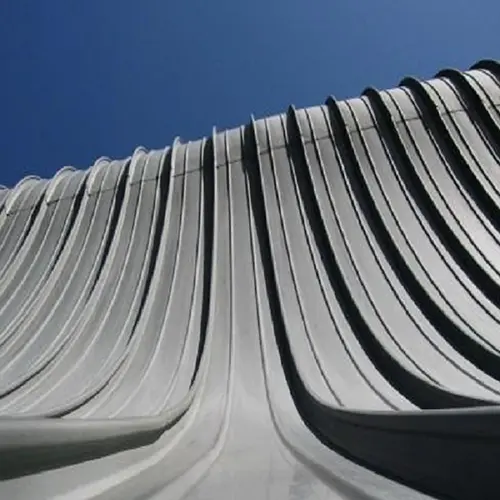

この製品は、正または負の曲率を有する屋根、アーチ屋根、片勾配屋根および二重勾配屋根、連棟屋根、傾斜屋根、曲屋根など、さまざまな建築形式に適用できます。

2. 大スパンアーチ屋根プロジェクトにおける検証

福建省漳州穀物倉庫の倉庫間キャノピープロジェクトでは、アルミニウム、マグネシウム、マンガンでコーティングされたアーチ型波形屋根システムが利用されました。この構造物は幅 18 メートル、長さ 108 メートルで、総面積はほぼ 2,000 平方メートルです。

屋根には厚さ1.2 mmのYT6118モデルアルミニウム-マグネシウム-マンガン波板が採用されています。アーチの高さは 4.085 メートル、ライズ対スパン比は 0.23 です。設置は6日以内に完了しました。パネルは、3 つの小さなユニットを 1 つの基本ユニットに縫い合わせて製造され、その後吊り上げて埋め込まれた鋼製コンポーネントに固定されました。ユニットは防水シーム方法を使用して接続されました。

3. 軽量かつ高強度な構造

アルミニウムの密度は約 2.73 g/cm3 で、鋼鉄の約 3 分の 1 です。アルミニウム-マグネシウム-マンガンパネルは、少なくとも 190 MPa の降伏強度、240 ～ 285 MPa の引張強度、および少なくとも 3% の伸びを示します。これらのアーチ型パネルは構造の完全性を維持しながら、屋根システムの死荷重を軽減します。

漳州穀物倉庫プロジェクトでは、10 年のリターン期間に基づいて、均一に分布する活荷重 0.3 kN/m 2 と設計風圧 0.40 kN/m 2 を設計で考慮しました。

4. 耐食性と耐久性

アルミニウム-マグネシウム-マンガン合金基材は本質的に錆びにくい特性を持っています。自然に形成された表面酸化層が酸化や腐食を防ぎ、酸やアルカリにも耐性があります。コーティングされたパネルは過酷な環境でも自己修復保護膜を形成することができるため、湿気の多い気候に適しています。設計耐用年数は 50 年以上、コーティング保証は 15 ～ 20 年です。

技術データの概要

以下のパラメータは、標準製造および関連規格に基づいています。特定のプロジェクト要件を満たすためにカスタマイズが可能です。

これらのパネルが優れたパフォーマンスを発揮する理由

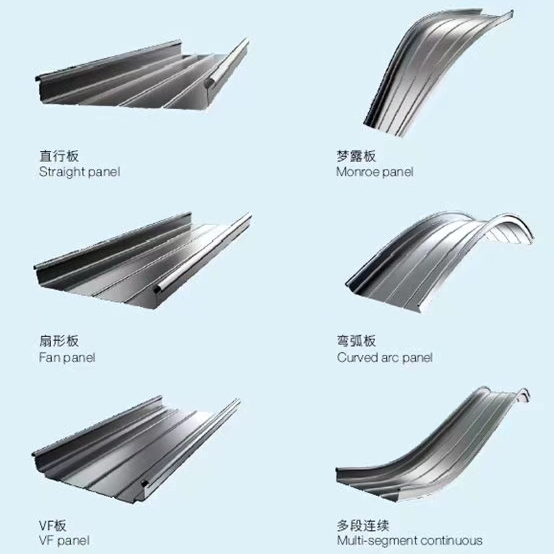

1. 複雑なデザインにも柔軟に対応。扇形、テーパー、凹凸曲面、球面等の異形パネルへの加工が可能です。これにより、曲面やアーチ状の屋根など、現代建築のパーソナライズされた設計要件がサポートされます。

2. 軽量で引張強度が高い。このパネルは、鋼鉄の約 3 分の 1 の密度と 240 MPa を超える引張強度を備えており、スパン 18 メートルを超える大スパン屋根の要件を満たしています。

3. 耐食性と長寿命。合金は自然に保護酸化物層を形成します。このシステムは 50 年以上の耐用年数を想定して設計されており、コーティングの保証は 15 ～ 20 年です。

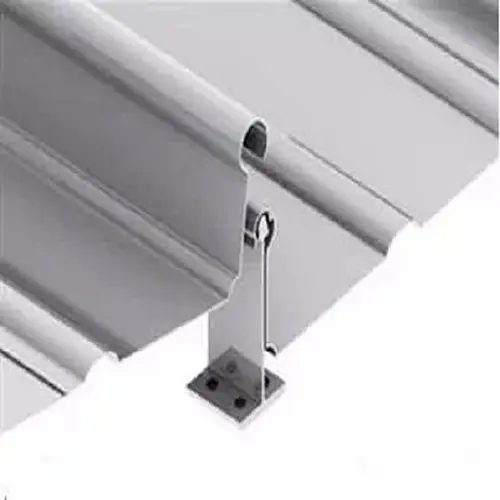

4. モジュラーインターロックによる確実な防水。モジュール式のインターロッキングシーム接続プロセスにより、パネルの接合部がしっかりしており、信頼性の高い排水性と防水性が保証されます。

5. リサイクル可能な素材。アルミニウム合金材料は完全にリサイクル可能であり、グリーンビルディングの目標をサポートします。

設計と設置の要素

曲面または球形の屋根の場合:設計段階の早い段階でメーカーと協力して、選択したプロファイルと厚さで達成可能な曲率半径を確認してください。扇形およびテーパー状のパネルには、正確な製造図面が必要です。

ロングスパンのアプリケーションの場合:必要な荷重に対するパネルのスパン能力を検証します。漳州穀物倉庫プロジェクトでは、18 メートルのスパンにわたって厚さ 1.2 mm のパネルを使用しましたが、各プロジェクトは現地の風雪荷重に基づいて計算する必要があります。

沿岸または高湿度の環境の場合:耐候性を向上させるために、PVDF フッ素コーティングを選択してください。基材のグレードとコーティングシステムが予想される暴露条件に適合していることを確認してください。

インストール中:通常、パネルは工場で事前に組み立てられ、所定の位置に吊り上げられます。接合部の防水性を確保するには、指定された接合方法を使用してください。表面の損傷を避けるため、取り扱い、持ち上げ、固定についてはメーカーのガイドラインに従ってください。

典型的なプロジェクトの種類

1.スタジアムや展示センターなどの大型公共建築物向けの、曲面、球形、不規則な形状の屋根システムです。

2.空港ターミナルや高速鉄道駅の複雑な形状の屋根およびファサード システム。

3.倉庫施設や農業用ハウスなどの長スパンアーチ屋根構造物。

4.独自の建築設計要件を持つランドマークビル用の屋根システム。

購入者の質問に回答しました

1. Al-Mg-Mn アーチ型屋根は、標準的な立ち継ぎパネルとどのように異なりますか?

標準的な立ち継ぎパネルは通常真っ直ぐで、平らな屋根または緩やかに傾斜した屋根に設置されます。アーチ型パネルは追加の成形を受けて、凸面、凹面、または球面の屋根の形状に従う湾曲したプロファイルを作成します。どちらのシステムも同様のインターロッキングシーム技術を使用していますが、アーチ型パネルは非標準の屋根形状に合わせて特別に設計されています。

2. これらのパネルで達成可能な最小曲率半径はどれくらいですか?

最小曲率半径は、パネルのプロファイル、材料の厚さ、合金の質によって異なります。これは設計段階で製造元に確認する必要があります。屋根の形状図面を早期に提供すると、選択したパネルが構造性能を損なうことなく必要な曲率を達成できるかどうかを判断するのに役立ちます。

3. これらのパネルは沿岸環境に適していますか?

はい。アルミニウム・マグネシウム・マンガン合金は自然な耐食性を持ち、PVDFフッ素コーティングにより耐候性がさらに向上します。これにより、パネルは海岸沿いや高湿度の環境に適したものになります。設計耐用年数は通常の状態で 50 年以上です。

4. 扇形および先細りのパネルはどのように製造されますか?

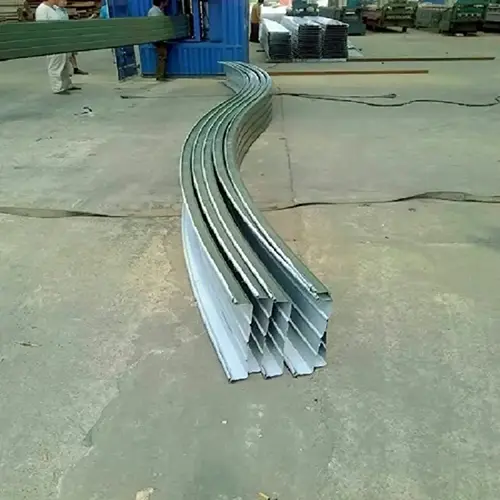

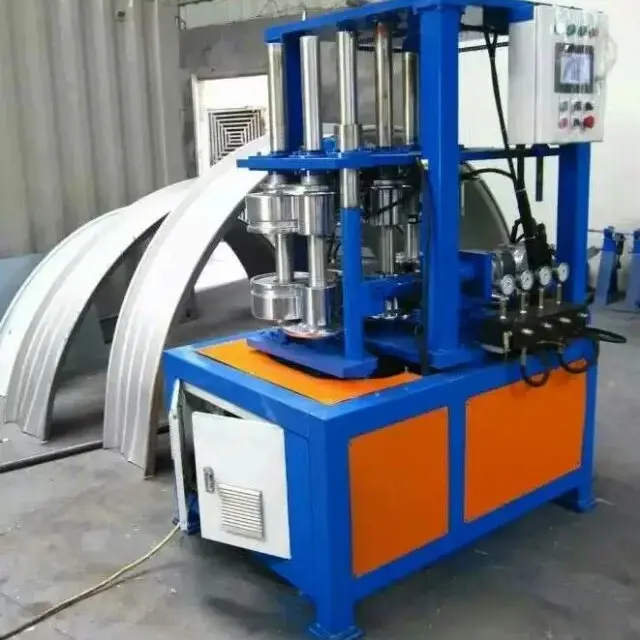

扇形およびテーパー状のパネルは、特殊な成形装置とカスタム工具を使用して製造されます。通常、屋根の形状から導き出された製造図面に基づいて製造されます。各パネルは曲面上の特定の位置に合わせて個別に形成され、適切なフィット感と防水シームを保証します。

5. 見積もりにはどのようなプロジェクト情報が必要ですか?

屋根の形状図面 (曲率半径を含む)、パネルのプロファイル、厚さ、コーティングの種類、数量、およびプロジェクトの場所を提供してください。扇形またはテーパー状のパネルが必要な場合は、詳細なレイアウト図面を含めてください。これは、私たちのチームが正確な見積もりと生産計画を作成するのに役立ちます。
