SENBO 建材は、金属屋根システム製品群の一部としてスタンディングシーム屋根パネルを供給しています。これらのパネルは、金属コイルからハイリブ形状にロール成形され、隣接するパネルの垂直エッジをかみ合わせることで結合されます。長期にわたる防水性や耐風性が要求される大規模な公共建築物や産業施設などに広く採用されています。

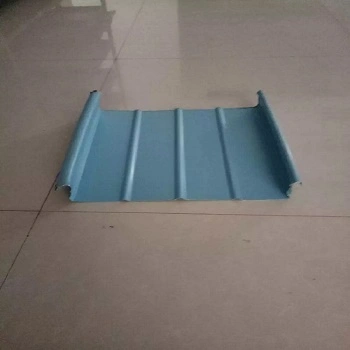

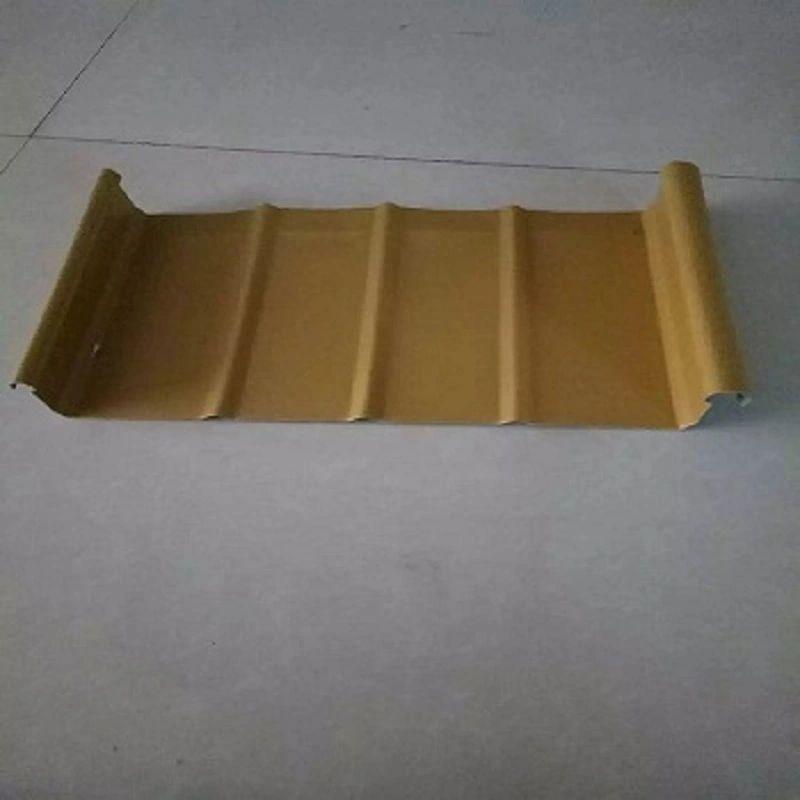

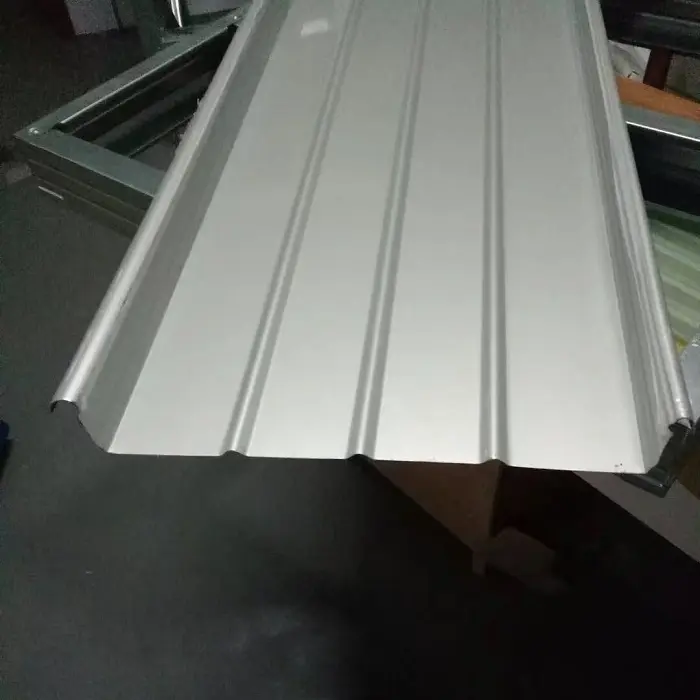

スタンディングシーム屋根パネルは、金属コイルをハイリブ断面にロールフォーミングすることによって作成された異形金属コンポーネントです。隣接するパネルの垂直エッジをかみ合わせてロックすることにより、一体化された屋根アセンブリを形成します。
貫通ネジで母屋に直接固定される標準的な異形鋼板とは異なり、スタンディングシームシステムは特別に設計されたアルミニウム合金クリップを使用してパネルを母屋に接続します。これらのクリップは母屋に固定されています。パネルをクリップにスナップして留めると、シームマシンがシングルロックまたは 360° ダブルロックを使用して隣接するパネルの垂直エッジを連結します。これにより、パネルとクリップの間にスライド接続が形成されるだけでなく、パネル自体の間に緊密な連動シールが形成されます。
基材の選択は、動作環境と耐久性の要件によって異なります。
アルミニウム-マグネシウム-マンガン合金シート (グレード AA3004/3003):通常、厚さは 0.7 ～ 1.2 mm、降伏強度は少なくとも 190 MPa、引張強度は 240 ～ 285 MPa、密度は 2.73 g/cm3 です。これは鋼鉄の約 3 分の 1 の密度です。設計耐用年数は50年以上です。
アル亜鉛（アルミニウム亜鉛めっき）鋼板：標準的な亜鉛メッキ鋼板の 3 ～ 5 倍の耐食性を備えています。
ステンレス鋼板：高い耐風性が求められる臨海部の大規模公共建築物に最適です。
一般的なパネル プロファイルには、YX65-300、YX65-330、YX65-400、および YX65-430 が含まれます。 YX65-300 プロファイルは、リブ高さ 65 mm、有効カバレッジ幅 300 mm を特徴としています。パネルは、理想的には、接合部やネジ接続がなく、斜面方向に沿って連続している必要があります。プロファイルパネルの長さは通常 25 m を超えてはならず、変形制御ポイントを組み込む必要があります。
完全なスタンディングシーム屋根システムは通常、多層複合構造を採用しています。たとえば、「南太湖の未来への窓」展示ホールプロジェクトでは、ベースシート（異形鋼）、ロックウール断熱ボード、および立ち継ぎ屋根パネルで構成される屋根アセンブリを使用しています。これにより、構造支持、断熱、防水機能が統合されます。同様に、Yaoxue Ice and Snow World スキー リゾート プロジェクトでは、統合された断熱システムと組み合わせたアルミニウム、マグネシウム、マンガンのスタンディングシーム屋根システムを利用しています。
耐風性は、沿岸地域や大規模な公共建築プロジェクトの立ち継ぎ屋根システムにとって重要な性能指標です。南昌昌北空港第 2 ターミナルの金属屋根の修復および強化プロジェクトの一環として、HXY-400 スタンディングシーム金属屋根パネルは、本格的な風力上昇試験による系統的な試験を受けました。
その結果、補強クリップを使用すると、クリップを使用しないパネルと比較して風上げ耐荷重能力が 4.18 倍増加することが実証されました。母屋の間隔、母屋コネクタのせん断耐力、母屋自体の曲げ強度などの要因が、風による揚力能力に直接影響します。母屋間隔を変化させた金属屋根に関する研究により、立継目システムの極限破壊荷重と母屋間隔との間に直接の相関関係があることが明らかになりました。実験結果は数値シミュレーションで観察された傾向と一致しており、最終的な風荷重設計と建設の基礎を提供しました。
スタンディングシーム屋根システムは、金属パネル内の全長に事前注入されたシーラントと 360° シームロックの使用により、気密性、水密性、耐風上げ性の要件を満たしています。パネルは、接合部や露出したネジ接続のない、斜面に沿った連続ユニットを形成します。これにより、ファスナー穴の腐食やシーラントの劣化など、従来のファスナーが露出した屋根に関連する漏水のリスクが軽減されます。
屋根パネルがファサードの壁や屋根から突き出ている構造物に接するすべての接合部でフラッシュ処理が必要です。重ね継手部分にはシール材を塗布します。ベースフラッシングとパネルの間の重なり部分にはシリコンシーラントによる確実な接着が必要ですが、トップフラッシングとパネルの間、およびエッジトリムとパネルの間にはフォームシーリングストリップが使用されます。
大きな温度変動下での金属材料の熱膨張と熱収縮は、固有の物理現象です。スタンディングシーム屋根パネルとその固定支持体との間のスライド接続により、温度変動に応じてパネルが斜面に沿って自由に伸縮することができるため、熱応力に対応できます。
プロファイルパネルの長さは理想的には 25 メートルを超えてはなりませんが、膨張と収縮の方向を導くために適切な変形制御点を確立する必要があります。これにより、パネルの座屈やサポートコネクタからの脱落が防止されます。この特性により、最大 35 メートル以上の長さの単一パネルの使用も可能になり、横方向の重なりの数が減ります。
FLEX-LOK 400 スタンディングシーム屋根パネル システムは、厦門コンベンション アンド エキシビション センターの第 3 期プロジェクトの大スパン (99 メートルおよび 72 メートル) の曲面金属屋根に利用されました。このシステムは、高強度亜鉛メッキ母屋、立ち継ぎ屋根パネル、構造床デッキで構成されています。風による浮き上がりや腐食に強く、防水性や断熱性にも優れていることが実証されています。

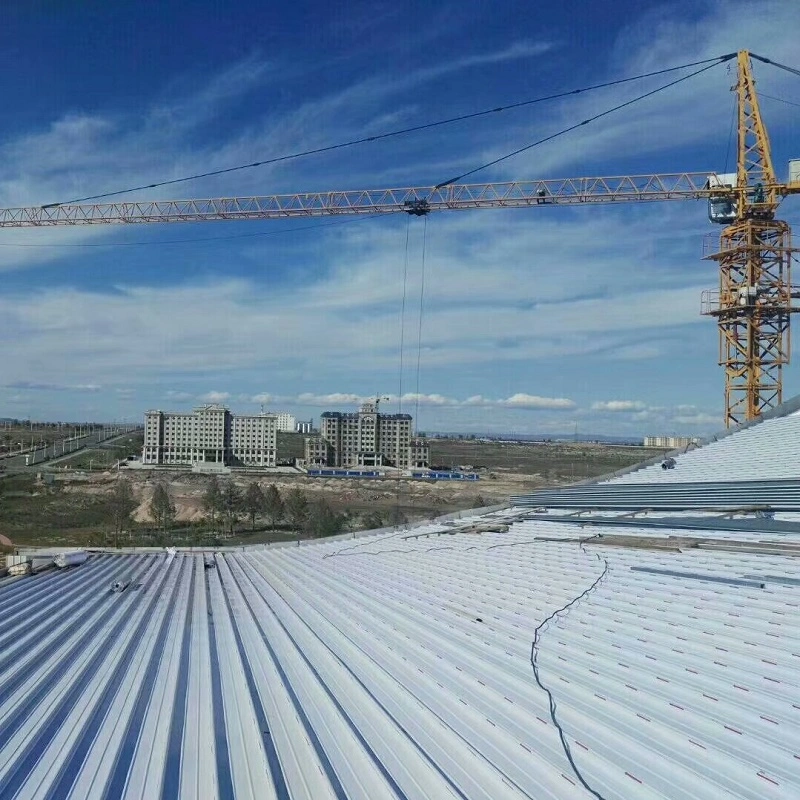

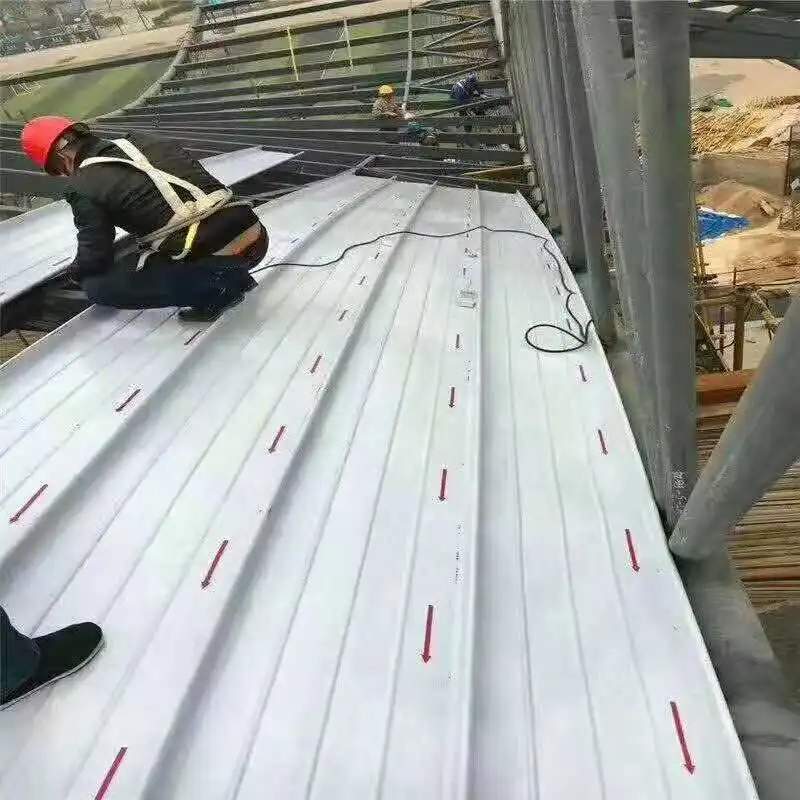

建設中、屋根パネルは現場でロール成形され、コンポーネントは卓越風と反対の方向に設置されました。詳細なジョイントの設置には、厳密な位置決め要件が適用されました。同様に、スタンディングシームアルミニウム-マグネシウム-マンガン屋根システムは、南太湖の「未来への窓」展示ホールプロジェクトの複雑な曲面鋼構造にうまく適用されました。
スタンディングシーム屋根パネルの建設と設置は、一連の規格によってサポートされています。技術仕様 JGJ 255-2012 (採光屋根および金属屋根の技術仕様) に従って、設置品質の許容偏差が明確に定義されています。つまり、連続した縦方向コンポーネントの取り付けの 5 ～ 7 mm の偏差 (35 メートルのしきい値の場合)、および金属屋根の傾斜の +20/+30 mm の偏差 (50 メートルのしきい値の場合) です。
国家標準アトラス 24CJ113-1 (金属パネルの建築詳細 (パート I): 360° シーム付きスタンディングシーム金属屋根システム) には、パネル接合部から雨樋、採光ストリップ、換気装置、避雷導体に至るまで、すべての接続ポイントの詳細な構造図が記載されています。
以下のパラメータは、標準生産および関連する国家規格に基づいています。特定のプロジェクト要件を満たすためにカスタマイズが可能です。
| パフォーマンス指標 | パラメータ/仕様 | 標準 / 注意事項 |
|---|---|---|
| 適用規格 | GB 50345、JGJ 255-2012 | 屋根工学の技術規定。採光屋根および金属屋根の技術仕様書 |
| 設計リファレンス | 24CJ113-1 | 360° シーム付きスタンディングシーム金属屋根システムの構造の詳細 |
| 基材 | Al-Mg-Mn合金(AA3004/3003) / Al-Znコート鋼 / ステンレス鋼 | 使用環境に応じて選択 |
| Al-Mg-Mnの厚さ | 0.7～1.2mm | よく使われる0.9mm |
| Al-Mg-Mn の降伏強さ | ≧190MPa | 引張強さ：240～285MPa |
| 典型的なプロファイル | YX65-300/330/400/430 | リブ高さ：65mm |
| パネルの長さ制限 | ≤25m (推奨) | 変形誘導制御点が必要です |
| 側溝ラップ長さ | ≧150mm（軒樋なしの場合≧200mm） | JGJ 255-2012 要件に基づく |
| 点滅高さ | ≥250 mm (最小コード要件) | GB 50693-2011 |
| 耐風上げ抵抗 | クリップによる補強により容量が4.18倍に増加 | 長北空港での実大試験で実証済み |
1. ファスナー穴のない構造防水。パネル面を貫通するネジはありません。 360°の継ぎ目によるインターロック接続と連続的な事前注入されたシーラントの組み合わせにより、ファスナー穴に関連する漏れのリスクが軽減されます。
2. 検証可能で調整可能な耐風性。本格的な風揚力試験により、補強クリップが耐荷重能力を 4.18 倍に高めることができることが確認されています。母屋の間隔やコネクタの耐荷重などの要因は、屋根の耐風性能に直接影響します。
3. 適応的な熱膨張と収縮。スライドクリップにより、パネルは斜面に沿って自由に伸縮できます。変形ガイド制御点により、意図した方向に動きが確実に行われ、パネルの座屈や脱落が防止されます。
4. 多様な素材オプション。さまざまな腐食環境やプロジェクトの要件に合わせて、アルミニウム-マグネシウム-マンガン合金 (耐用年数 50 年以上)、Al-Zn コーティング鋼、およびステンレス鋼が利用可能です。
5. 包括的な標準サポート。設計、構造詳細、および設置の承認は、GB 50345、JGJ 255-2012、および国家標準アトラス 24CJ113-1 によってサポートされています。
耐風設計の場合:母屋の間隔とクリップのタイプは、風による揚力能力に大きく影響します。選択した構成を検証するには、本格的なテストまたは工学計算を使用する必要があります。強風の地域では補強クリップが必要になる場合があります。
ロングパネルアプリケーションの場合:パネルの長さが 25 m を超える場合は、熱の動きをガイドする変形制御点を含めてください。スライド クリップの詳細により、拘束なしで予想される移動範囲が許可されていることを確認します。
腐食性環境の場合:露光条件に応じて基材を選択してください。 Al-Mg-Mn 合金およびステンレス鋼は、沿岸または工業雰囲気に適しています。地域の環境要因とのコーティングの適合性を検証します。

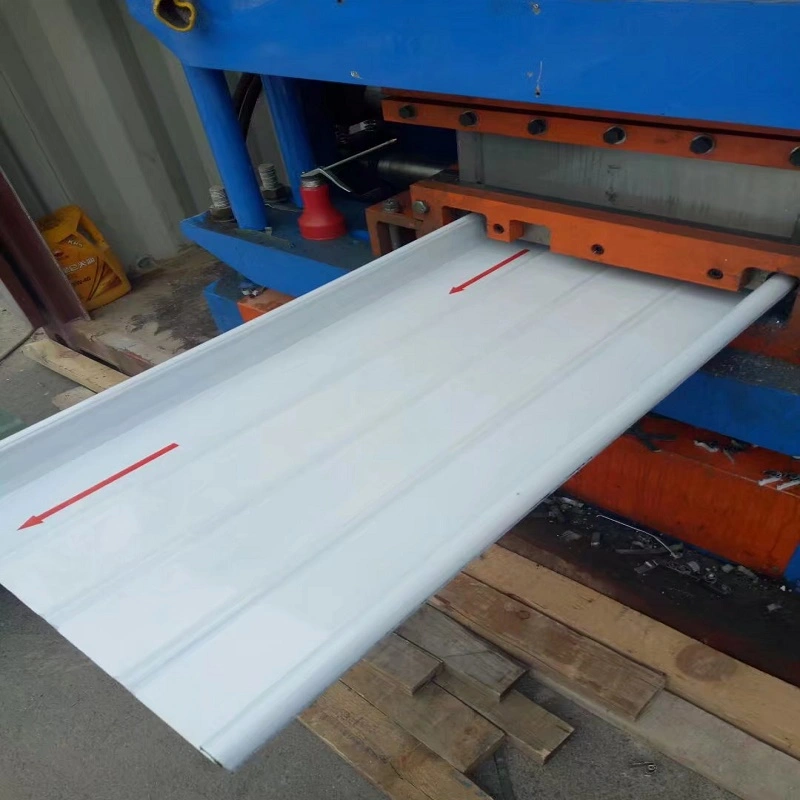

インストール中:パネルは通常、現場または工場でロール成形されます。縫い合わせプロセスが校正された機器を使用して実行されていることを確認してください。パネルは可能な限り卓越風から遠ざかる方向に設置してください。縫い合わせる前に、すべての水切りとシーラントが正しく配置されていることを確認してください。
1.空港ターミナルや高速鉄道駅などの大規模交通ハブ向けの金属屋根システム。
2.スタジアム、展示場、劇場などの大規模な公共建築物の金属屋根。
3.大スパンの湾曲または複雑な形状の鋼構造物用の屋根材で、湾曲および曲げ加工が可能です。
4.必要に応じてクリップ補強措置を使用し、高い耐風性評価を必要とする沿岸部の台風が発生しやすい地域の建物。
従来の異形シートはパネル表面にネジで固定されているため、時間の経過とともに漏れ経路となる可能性のある貫通点が生じます。スタンディングシームパネルは隠しクリップと機械的に縫い付けられたジョイントを使用しているため、露出した留め具はありません。これにより、水の浸入のリスクが軽減され、スライド接続による熱の移動が可能になります。
沿岸環境や腐食の激しい環境では、通常、アルミニウム、マグネシウム、マンガン合金またはステンレス鋼が推奨されます。 Al-Mg-Mn 合金は優れた耐食性と長い耐用年数を提供し、ステンレス鋼は耐風設計のためのより高い強度を提供します。 Al-Zn コーティング鋼は、攻撃性の低い条件で使用できます。
パネルは、パネルの長さに沿って移動できるクリップを介して構造物に取り付けられています。これは、パネルがファスナーにストレスを与えたり、オイルキャニングを引き起こしたりすることなく拡張および収縮できることを意味します。長いパネルでは、動きを指示し、座屈を防ぐために、変形制御ポイントが必要になる場合があります。
はい。パネルはロール成形してから、凸面または凹面の屋根の形状に合わせて湾曲させることができます。アモイコンベンションアンドエキシビションセンターなどのプロジェクトでは、大スパンの湾曲屋根にスタンディングシームシステムが使用されています。具体的な湾曲能力は、プロファイルと材料の厚さによって異なります。
JGJ 255-2012 では、連続した縦方向のコンポーネントの 5 ～ 7 mm の偏差、屋根の傾斜の +20/+30 mm の偏差など、設置公差が規定されています。国家標準アトラス 24CJ113-1 には、詳細な接続図が記載されています。水密性は通常、目視検査によって検証され、必要に応じてホースまたは池のテストによって検証されます。
Tianjin SENBO Building Materials Technology Co., Ltd. は、立ち継ぎ屋根パネル、カラー塗装鋼縦樋、FRP 採光パネル、およびその他の金属エンベロープ製品のメーカーです。当社の生産拠点は中国天津市の静海経済開発区にあり、自動化された生産ラインと4段階の品質検査プロセスを備えています。当社の工場、認証、テスト能力、プロジェクトの参考資料の詳細については、当社のウェブサイトをご覧ください。私たちについてページまたは弊社のエンジニアリングチームにお問い合わせください.
