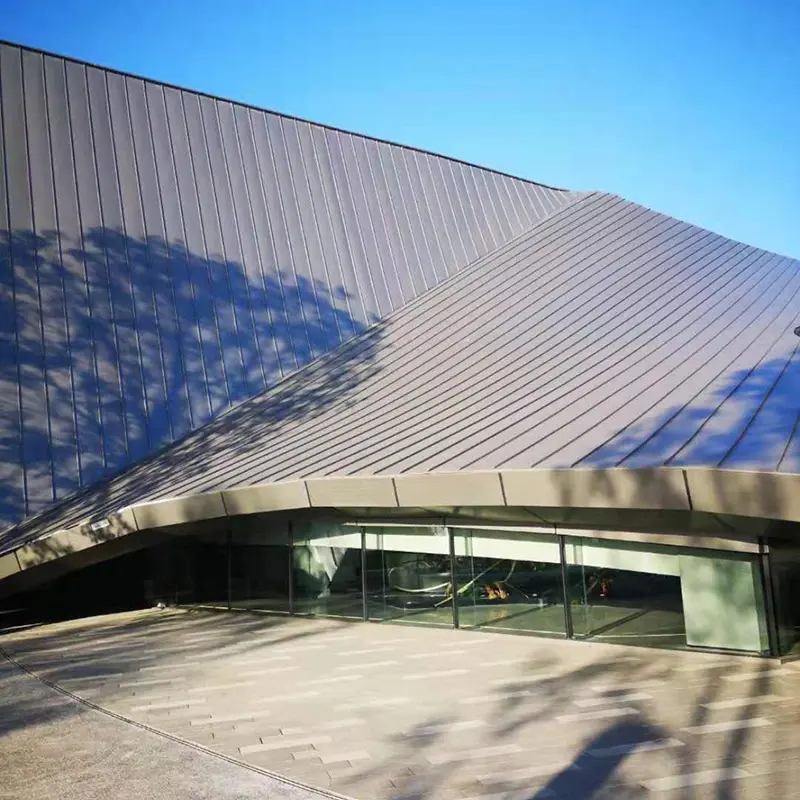

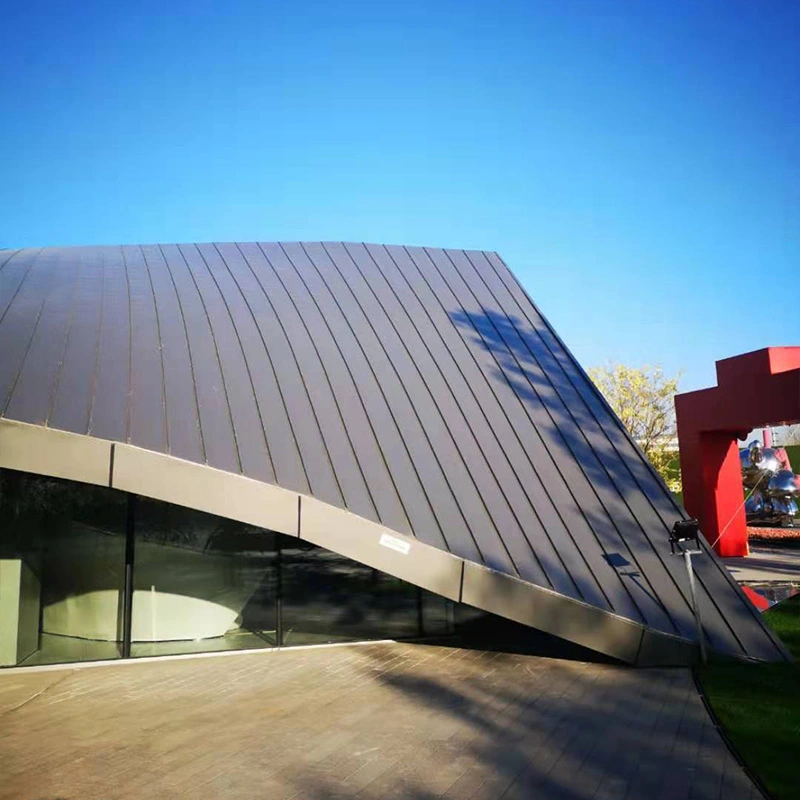

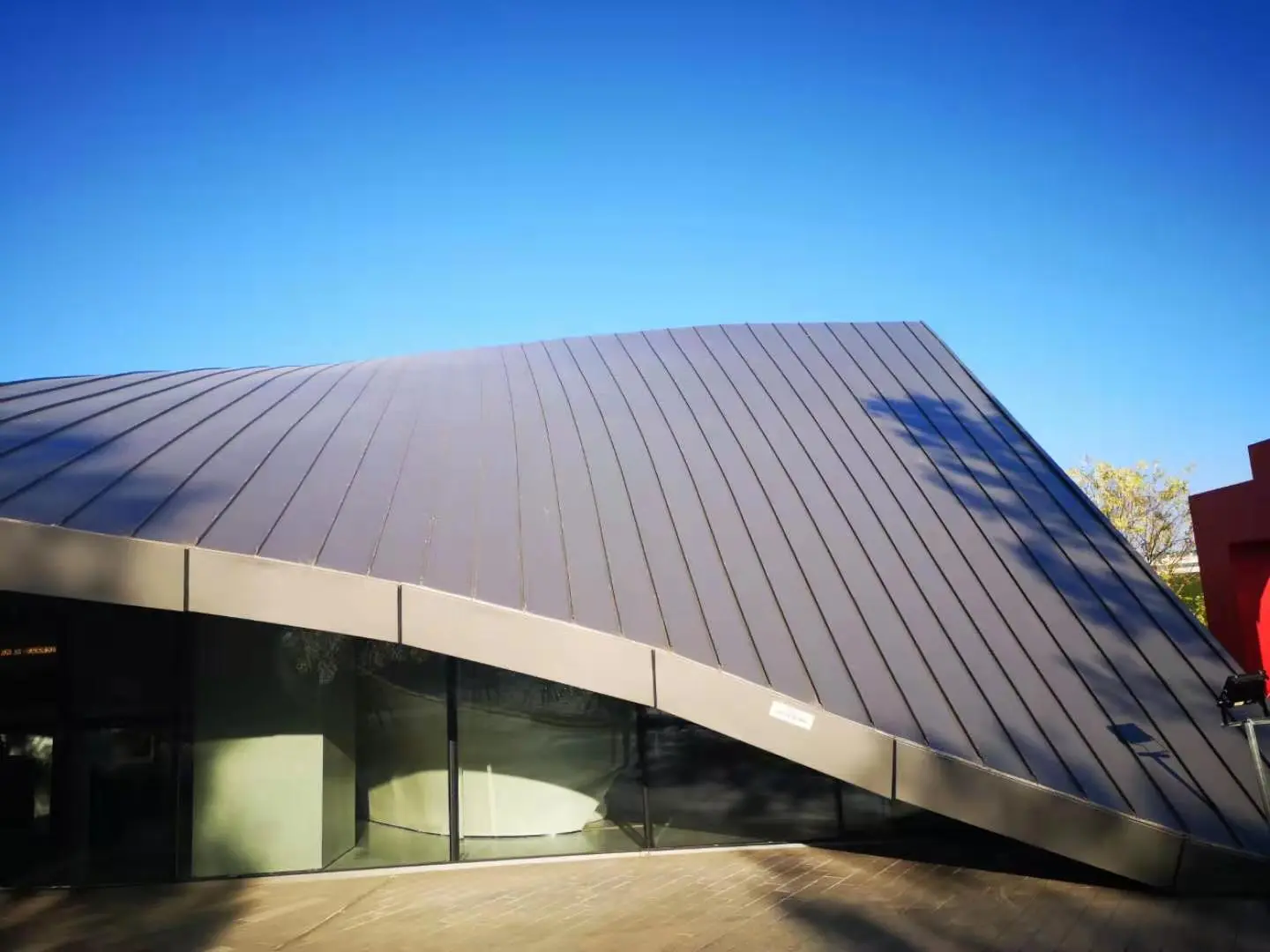

金属屋根装飾パネル

金属屋根の装飾パネルは、金属屋根システムの外側の視覚層を形成し、防水層とは別に設置されます。防水はその下の構造屋根パネルが担い、化粧パネルは建築のフォルムを表現し、遮光や音響向上、防水膜の保護などの副次的な効果をもたらします。 SENBOはこれらのパネルに材料証明書と寸法検査記録を提供し、プロジェクトチームはパネルのレイアウトと設置順序に関する技術サポートを提供します。

材質の選択

化粧パネルの材質は、求められる形状、重量、耐候性などに応じて選択します。次のオプションが一般的に使用されます。

• アルミニウム合金シングルスキンパネル:通常、厚さは 2.0 mm ～ 3.0 mm、PVDF 仕上げです。幅広い色範囲、複雑な形状の成形性に優れ、軽量です。
• Al-Mg-Mn 合金プロファイルシート:グレード AA3004 または AA3003、引張強さは 240 MPa ～ 285 MPa、密度は 2.73 g/cm3 (鋼の約 3 分の 1)。 50 年以上使用できるように設計されており、湾曲した屋根に適しています。
• アルミニウムハニカム複合パネル:アルミニウム ハニカム コアに接着された 0.8 mm ～ 1.0 mm アルミニウムのフェイス シート。コアセルの側面の長さは 9.53 mm 以下、壁の厚さは少なくとも 0.07 mm です。これらのパネルは、同じ重量の固体シートよりも優れた平坦性と剛性を与えます。
• カラーコーティングされたスチールパネル:PVDF トップコートを備えた高性能 Al-Zn コーティングを使用します。鋼製下地が好まれる大規模な公共建物の装飾屋根に適しています。

表面処理

建築用アルミニウム パネルの場合は、PVDF フルオロカーボン コーティングをお勧めします。樹脂含有量は少なくとも 70% でな​​ければならず、コーティングの厚さは YS/T 429.2 を満たす必要があります。 PVDF は紫外線に対する強い耐性を備え、退色やチョーキングを最小限に抑えながら 20 年以上色安定性を維持します。

システム構築

通常、装飾層は防水材の上に設置され、二重層の金属屋根が形成されます。新中国国際展示センター第 2 期のエントランス ホールの屋根では、下から上へ、防水層として立った縫い目を備えた 0.8 mm の Al-Zn プロファイル シート、防水膜、断熱材、装飾フレーム システム、および装飾パネルの表面が組み立てられていました。この分離により、防水層が美観層から独立した状態に保たれます。

仕様の概要

プロジェクト申請データ

空港ターミナル屋上

主要な国際空港のターミナル 5 の拡張工事では、メインターミナル、コンコース、ボーディングブリッジ全体に 267,000 平方メートルの金属屋根が使用されました。装飾パネルは厚さ 0.8 mm の高強度プロファイル鋼板で、高含有量の Al-Zn コーティングが施されており、標準的な亜鉛メッキ鋼板の 4 ～ 6 倍の耐食性を備えています。 PVDF 表面は -40 °C ～ 150 °C の間で安定しており、長期的な UV 保護を提供します。このプロジェクトは、2024年建築防水産業科学技術賞の金属筐体システムエンジニアリング部門で金賞を受賞しました。

展示センター装飾アルミニウムシステム

北京の新中国国際展示センターの第 2 期工事は、約 280,000 平方メートルの金属屋根をカバーしています。登録ホールの屋根は、装飾層として PVDF コーティングを施した厚さ 3 mm のアルミニウム パネルを使用し、アルミニウム合金の角管フレームで支えられていました。屋根には、装飾層の下に、立ち縫い目を備えた 0.8 mm の Al-Zn 異形鋼防水層、密度 160 kg/m3 で合計 140 mm のロックウール断熱材 2 層、TPO 膜、および穴あき異形鋼吸音層が含まれていました。装飾パネルは防水とは独立して設置され、防水性を損なうことなく望ましい視覚効果を実現しました。

展示センターの複雑な幾何学形状の屋根

徐州淮海国際博覧センターでは、階段状の高さと交差するレベルを備えた装飾パネル システムが使用されていました。上部コーニスには厚さ 3 mm のアルミニウム化粧板を使用し、下部コーニスには厚さ 4 mm のアルミニウム複合パネルを使用しました。プロジェクト チームは、Rhino と Grasshopper をパラメトリック モデリングに使用して曲率を分析し、4 つの非共面頂点を持つパネルを平らな形状に最適化しました。装飾屋根はモジュール式設置で組み立てられ、建物全体は耐久性、防水性、熱性能、構造的完全性のエンジニアリング検証に合格しました。

二重曲線ハニカムパネル屋根

中関村フォーラム常設会場のメイン会場では、屋根面積 6,000 平方メートルに不規則な二重曲面アルミニウム ハニカム パネル システムが使用されました。 1,000 を超える独自のパネル仕様が積層構成で配置されました。支持構造には、多方向に調整可能なブラケットを備えた扇形の放射フレームワークが使用されており、±15°の面内回転と 75° ～ 105°の角度調整が可能です。 2 ～ 3 枚のハニカム パネルが工場で 1 つのフレームワーク ユニットに組み立てられ、完成したモジュールとして現場​​に設置されます。このプレハブ方式により、従来の工法と比較して建設スケジュールが 3 分の 1 近く短縮されました。

デザインの特徴

• フォームの柔軟性:パネルは、平面、湾曲、テーパー、または二重湾曲にすることができます。パラメトリック モデリングは、複雑な形状を構築可能なパネルに変換するのに役立ちます。
• 長期的な色の安定性:PVDF コーティングは紫外線による色あせやチョーキングに強く、20 年以上外観を維持します。
• 軽量:アルミニウムおよびハニカムパネルは、固体鋼またはコンクリート被覆材と比較して構造負荷を軽減します。
• 独立した防水:装飾層は防水層を貫通しないため、ファスナー部分からの漏れのリスクが軽減されます。
• 効率的な設置:ユニット化されたハニカム パネル アセンブリにより、現場での作業が軽減され、複雑な表面での位置合わせが向上します。

代表的な用途

• 空港ターミナルや高速鉄道駅の装飾屋根層。
• 展示センター、スタジアム、劇場などの大規模な公共建築物。
• 独特または不規則な屋根の形をしたランドマーク的な建物。
• 特徴的な屋根の外観を必要とする複合商業施設、高級ホテル、別荘。

インストールに関する注意事項

• 装飾パネルを配置する前に、支持フレームワークの位置合わせを確認してください。
• 仕上げ面を傷つけないように、柔らかいスリングを備えた吊り上げ装置を使用してください。
• フックオンまたはユニット化システムの製造元の手順に従って、正しく接続されていることを確認してください。
• 曲面パネルの場合は、最終固定前にパネルの向きとサポートブラケットの調整を確認してください。
• 建築の詳細に従って、特にパネルが水切りや貫通部に接する箇所の接合部とエッジをシールします。

よくある質問

化粧パネルと防水層の違いは何ですか？

防水層は、水の侵入を防ぐ連続した金属シートまたは膜です。装飾パネルはその上にあり、防水である必要はありません。この分離は、屋根の耐候性に影響を与えることなく、装飾層に穴を開けたり、湾曲させたり、パネル化したりできることを意味します。

湾曲した屋根に最適なパネルのタイプはどれですか?

Al-Mg-Mn 合金の異形シートは、湾曲した形状にロール成形でき、滑らかな単一曲率の屋根によく使用されます。二重曲面または自由曲面には、平坦性を維持しながら複雑な非平面形状に加工できるアルミニウム ハニカム パネルがより適しています。

大きな屋根全体で色の一貫性はどのように維持されているのでしょうか?

可能な限り、同じ表面のすべてのパネルは同じコイル バッチからのものである必要があります。やむを得ず複数のバッチを製造する場合は、色差を規定のΔE値に抑える必要があります。同じ塗料システムからの PVDF コーティングは、一貫した色と光沢を持つ傾向があります。

化粧パネルはリフォーム工事でも使用できますか？

はい、既存の構造が追加の重量を支えることができる場合、既存の屋根の上に装飾用の金属パネルを追加して、外観を変更したり、熱性能を向上させることができます。続行する前に構造評価が必要です。

品質管理と文書化

サプライヤーは、アルミニウム合金または鋼基材の材料証明書、コーティング厚さレポート、および寸法検査記録を提供する必要があります。複雑な形状の場合は、製造前に製造図面とパネルのスケジュールを確認する必要があります。現場での受け取りチェックでは、パネルの寸法、表面仕上げ、輸送による損傷がないことを確認する必要があります。

選択に関する考慮事項

• 設計段階の早い段階で製造業者に建築上の形状とパネル サイズの制限を確認してください。
• 建物の紫外​​線暴露量と希望する耐用年数に基づいてコーティングの種類を選択します。
• 海岸または工業地帯の場合は、金属コーティングおよび塗装システムが腐食カテゴリに適していることを確認してください。
• パネルの公差と熱の動きに対応できるように、サポート フレームとブラケットの調整範囲を計画します。
• 装飾面の検査と清掃のためのメンテナンスアクセス経路を考慮してください。
