波型屋根板

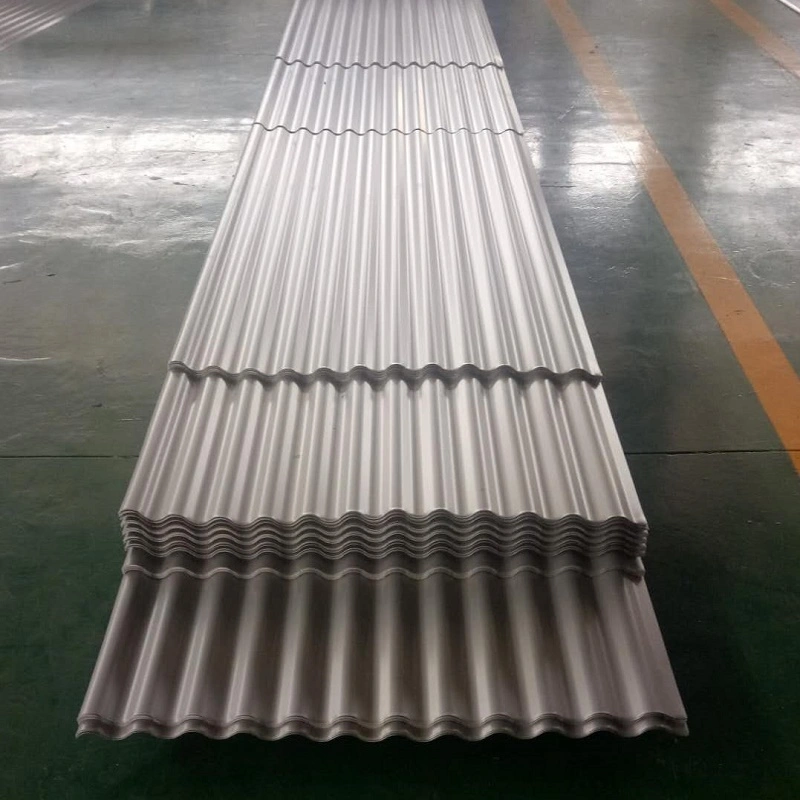

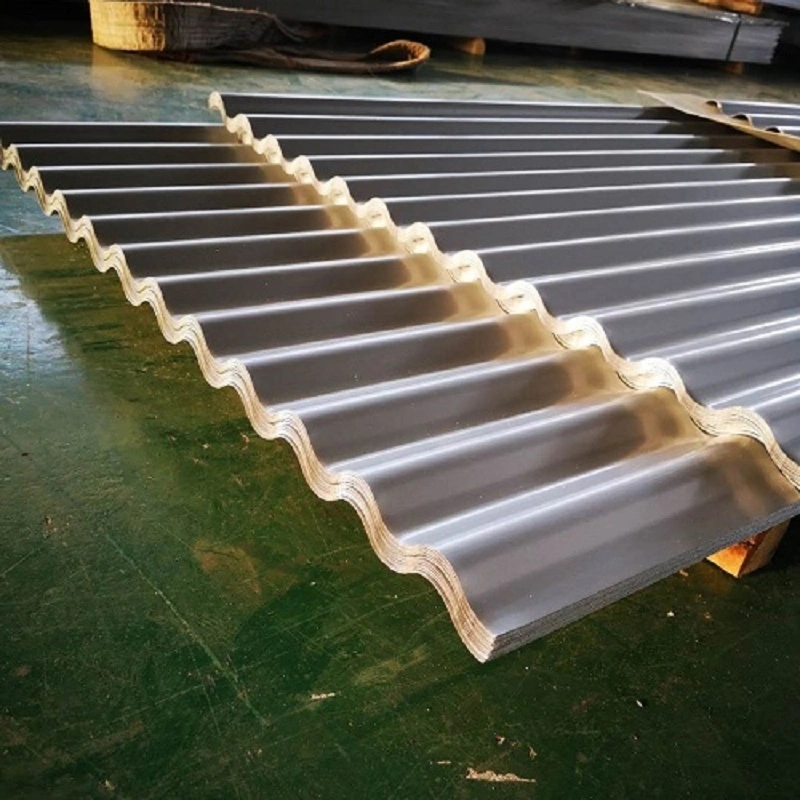

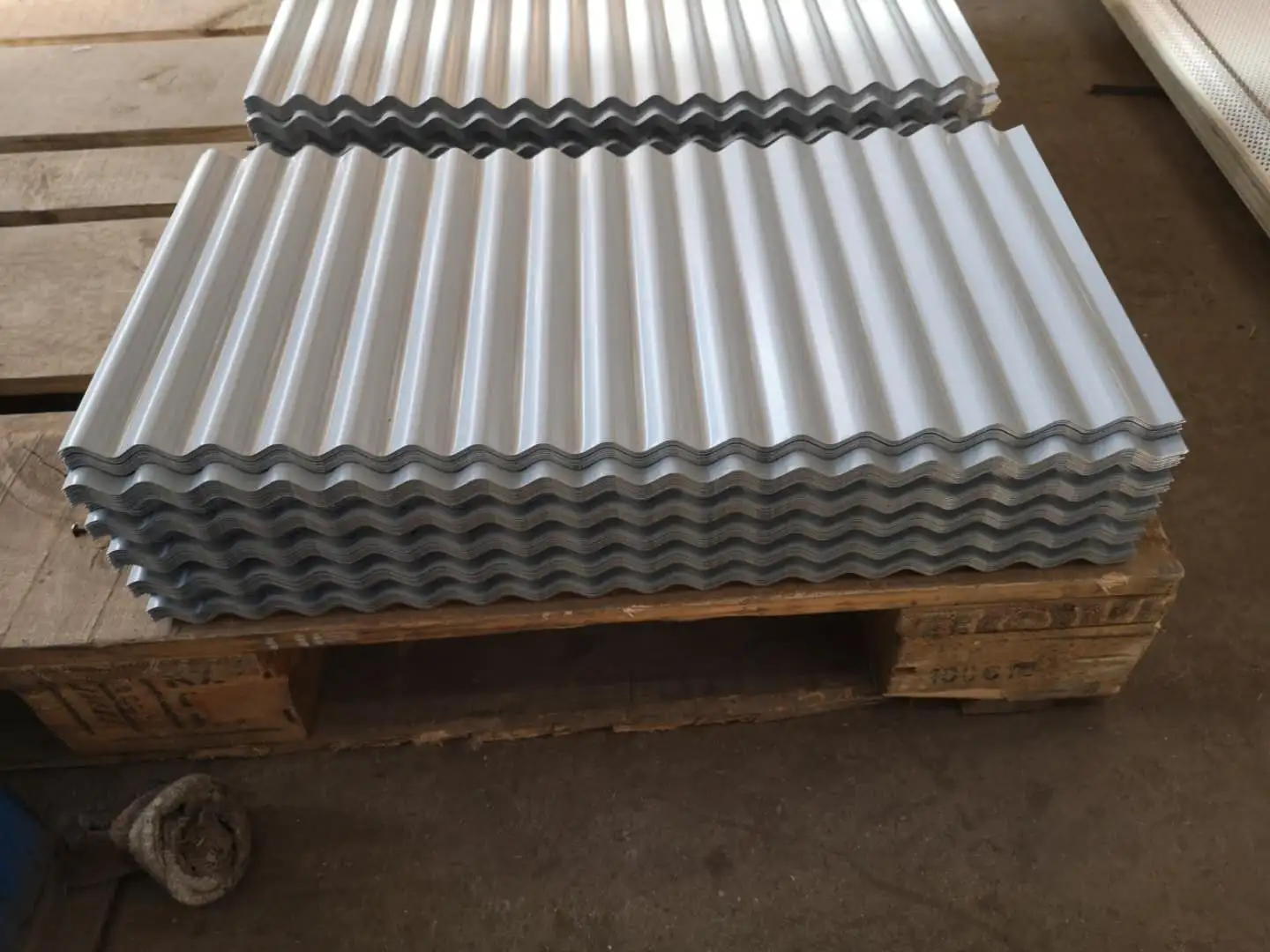

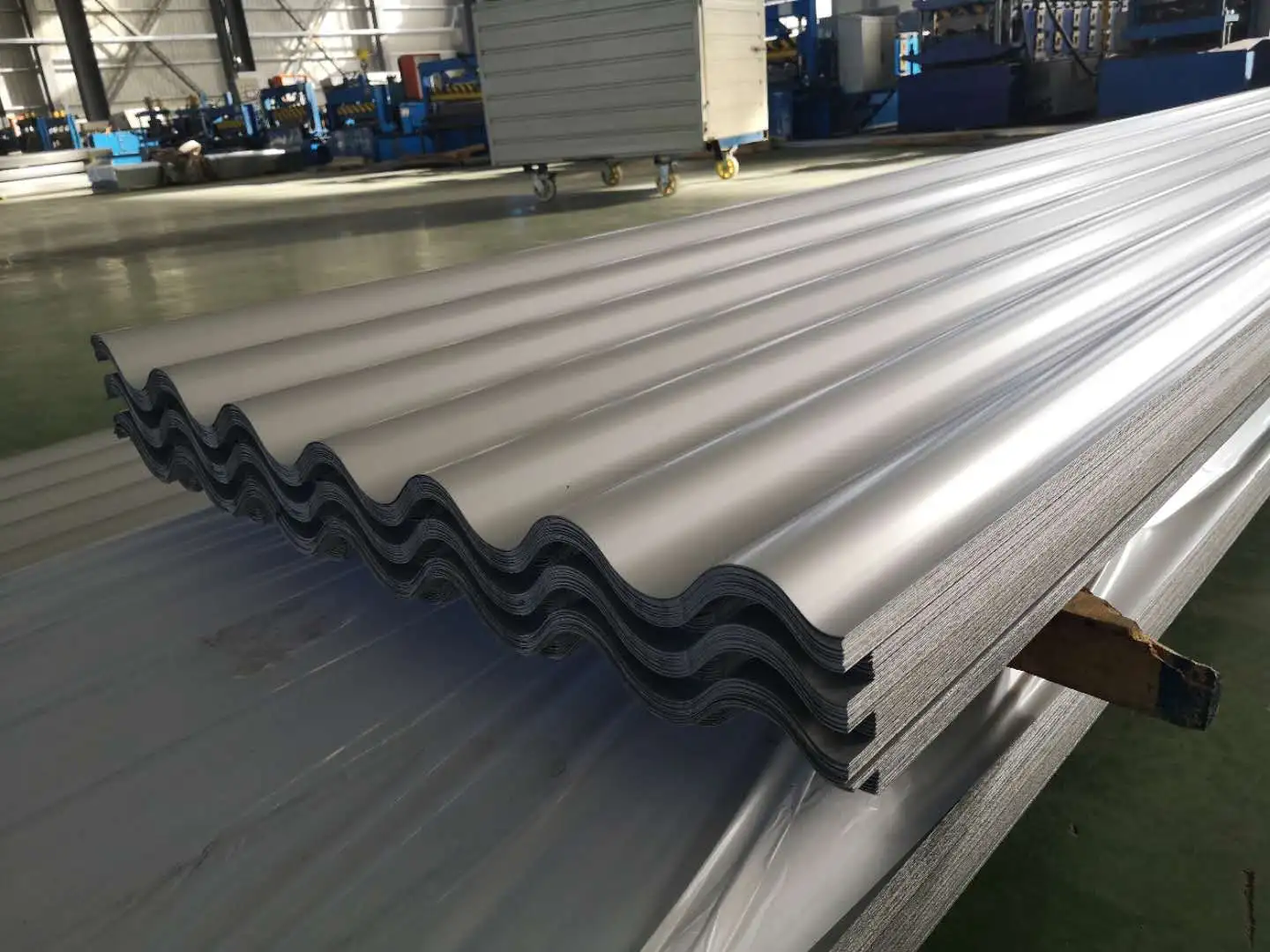

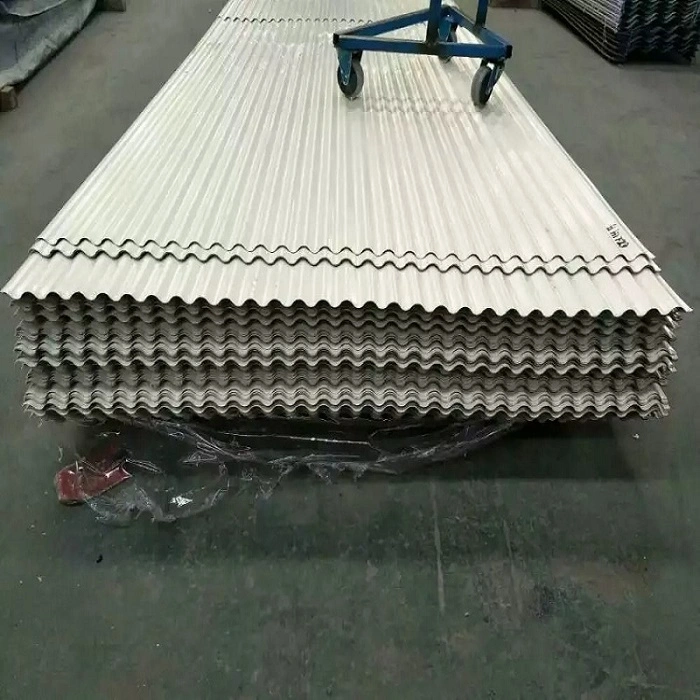

波型屋根板は、多段冷間圧延成形装置を使用して金属コイル (プレコート鋼板または合金板) から連続的に成形される、波状のプロファイルを持つ建築用パネルです。断面は連続的な正弦波または台形に近い波形を特徴としています。この構造設計により、波形の方向（リブに平行）に沿った薄鋼板の曲げ剛性が大幅に向上し、厚さがわずか 0.6 ～ 1.5 mm であるにもかかわらず、耐荷重とスパンの要件を満たすことができます。

基板の選択に関しては、動作環境と耐久性の要件に基づいて次の材料を選択できます。

製品仕様に関しては、一般的な厚さは 0.6 ～ 1.5 mm、有効被覆幅は 780 ～ 1,200 mm (プロファイルに応じて) です。プロジェクトの要件に応じて長さをカスタマイズできます。製品は国家規格 GB/T 12755-2008 (建築用異形鋼板) および関連する国際規格に準拠しています。

実績の検証

1. 大スパンアーチ屋根構造の検証

金属アーチ型波形屋根構造システムは 1992 年に米国から導入されました。プレコートされたスチールコイルをロール成形して形成されたアーチ型の屋根構造で構成されています。材料効率、迅速な建設、大きなスパン能力、優れた防水性を特徴とするこのタイプの構造は、我が国の建設市場で急速な成長を遂げています。現在では 36 メートルを超えるスパンを実現できるため、倉庫、スポーツ会場、展示ホールなど、内部サポートを必要としない大空間の建物に適しています。鋼構造の厚さは 0.6 ～ 1.5 mm、強度定格は 210 ～ 550 MPa、最終耐用年数は 40 ～ 50 年です。

2. 屋上の防水・排水性能の検証

波型屋根パネルの正弦波断面設計により、優れた排水性能を発揮します。降雨量の多い地域では、波形屋根を使用した傾斜屋根にとって排水システムが特に重要です。波形の高さとピッチは流体力学に基づいて最適化されており、谷から軒への急速な流出を保証し、それによって屋根漏れのリスクを最小限に抑えます。実際の用途では、建物の防水基準に適合するために、波形屋根の排水勾配は少なくとも 5% である必要があります。

3. 耐久性の検証 ～アルミニウム・マグネシウム・マンガン合金の寿命50年～

アルミ・マグネシウム・マンガン合金製の波板は耐食性と自己修復性に優れ、最長50年の耐用年数を誇ります。材料の表面には緻密な酸化アルミニウムの保護膜が自然に形成され、海洋気候や産業環境において亜鉛メッキ鋼を大幅に上回る耐食性を実現します。これらのパネルは、自動車ディーラー、近代的な産業プラント、展示ホール、映画/テレビの生産拠点などの構造物に適しています。一般的な厚さの範囲は 0.7 mm ～ 1.2 mm です。

4. 耐風上げ性能の検証

波型屋根パネルは、ブラケットまたは留め具を介して母屋に接続されており、波型プロファイルの連続的なかみ合いまたは重なり合う構成により、風による浮き上がりに耐える構造システムが形成されます。ロングスパンのアーチ型屋根構造では、パネルのアーチ型形状と波形断面の組み合わせにより、風力に対する優れた耐荷重能力が得られるため、台風が発生しやすい地域の屋根システムに理想的な選択肢となります。

主な仕様の概要

主な利点

波形プロファイル: 軽量でありながら高強度: 正弦波設計により、薄板の曲げ剛性が大幅に向上します。厚さ 0.6 ～ 1.5 mm は、構造上の負荷を軽減しながら、標準的な屋根のスパン要件を満たします。

優れた排水性能：波形表面の谷が自然な排水路を形成し、スムーズな排水を実現します。多雨地域の傾斜屋根の建物に最適です。

柔軟な選択のための多様な材料: オプションは、経済的な亜鉛メッキ鋼板や耐食性の Al-Zn コーティング鋼材から、長寿命の Al-Mg-Mn 合金 (最大 50 年の寿命) まで多岐にわたり、プロジェクト環境と予算に基づいて柔軟に選択できます。

大スパンのアーチ型構造の能力: 金属アーチ型波形屋根システムを利用することで、柱のない 36 メートルを超える大スパンのスペースが可能になり、迅速な建設と材料効率が実現します。

迅速な設置と効率的な施工: 工場でのプレハブと現場での組み立てを組み合わせることで、継ぎ目やオーバーラップ接続方法を使用することで、毎日の設置面積を広くとることができ、屋根の施工サイクルを大幅に短縮できます。

アプリケーション

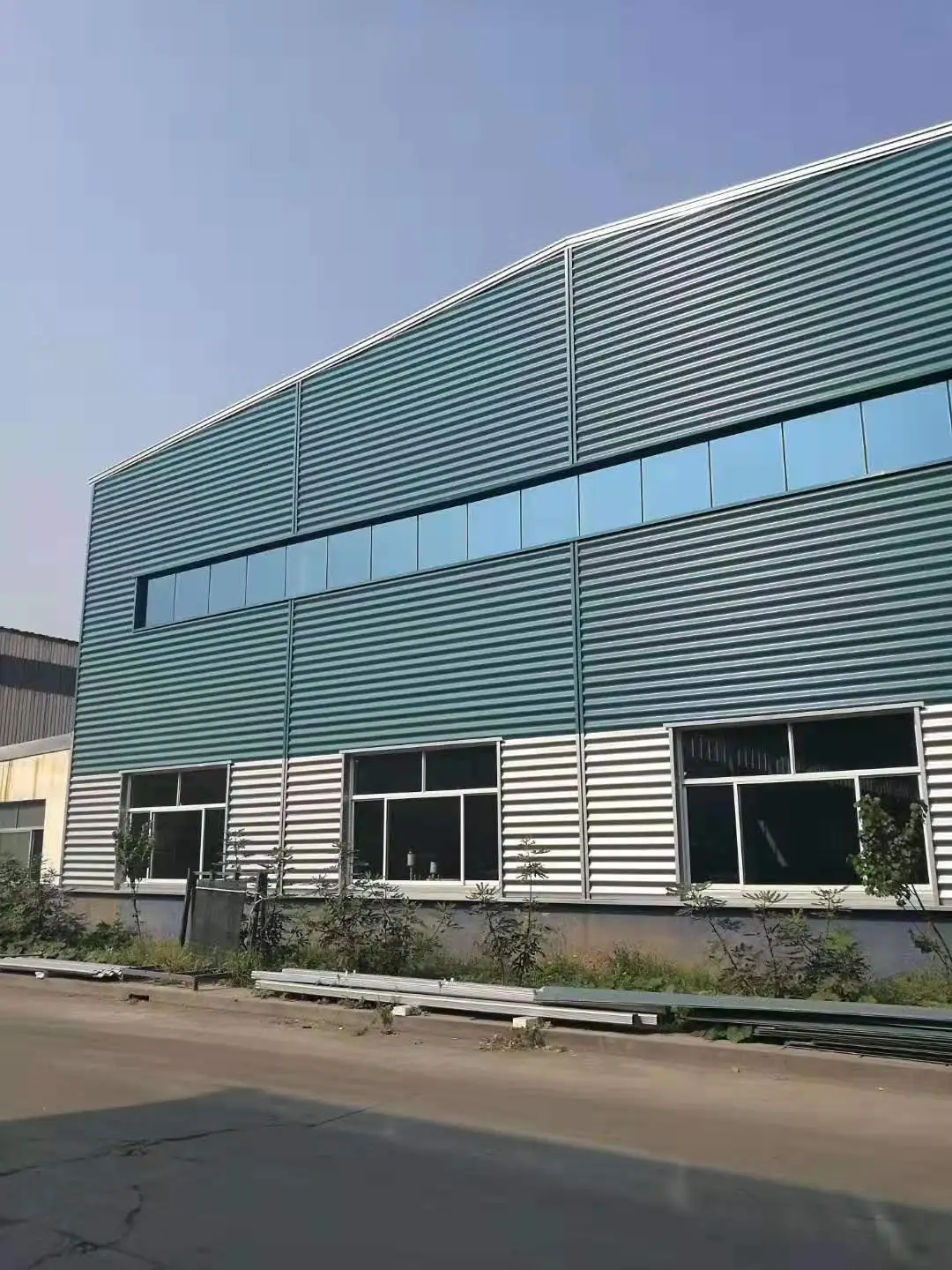

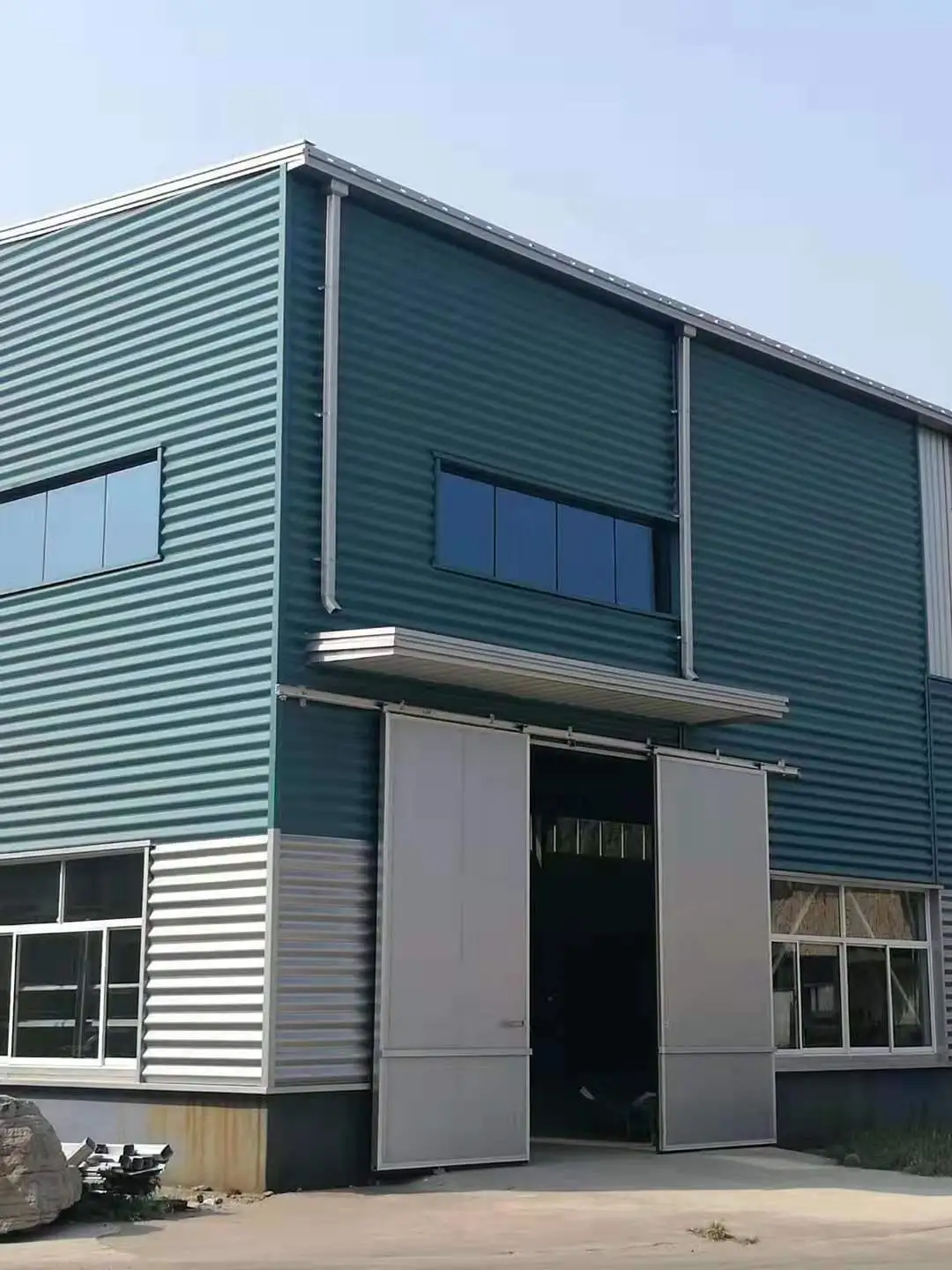

産業プラントおよび物流倉庫用の金属屋根システム（亜鉛メッキまたはカラーコーティングされた波板）。

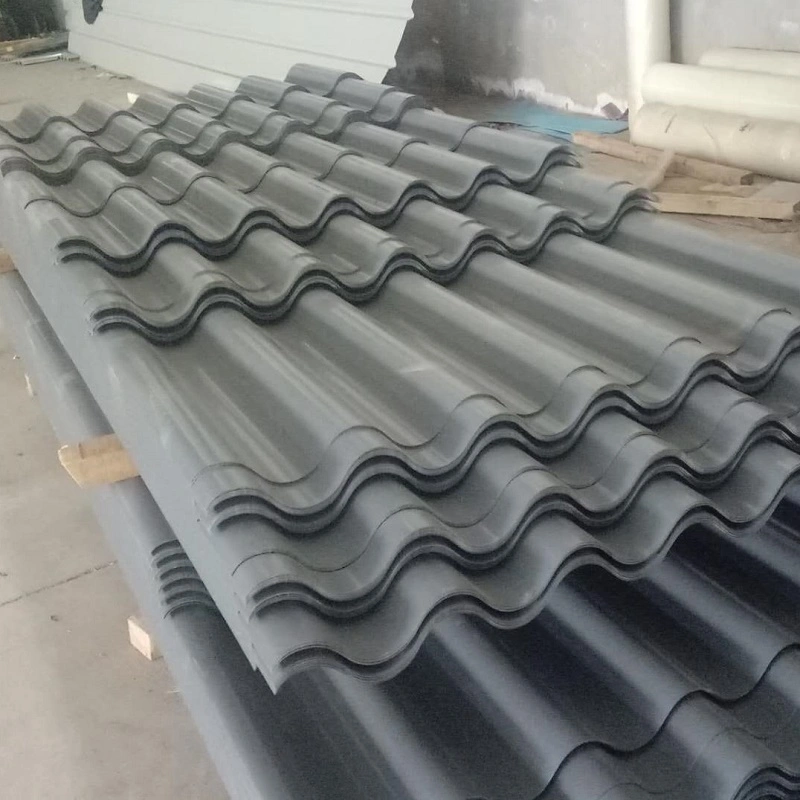

多雨地域の住宅用傾斜屋根（波瓦）。

大スパンスタジアム、展示場、映画・テレビ制作拠点などのアーチ型屋根（アルミ・マグネシウム・マンガン波板）。

沿岸または腐食環境にある建物用の耐候性屋根材 (Al-Zn 合金コーティングまたはアルミニウム-マグネシウム-マンガン波板)。

波形屋根シートを選ぶ理由

産業プラント、倉庫、または大規模な構造物用の効率的で信頼性の高い屋根材をお探しですか?波形屋根シートは、正弦波状の断面設計により、高い強度重量比を実現します。亜鉛メッキ鋼板、Al-Zn合金塗装、カラー塗装、アルミニウム-マグネシウム-マンガン合金などの材質オプションにより、多様な耐候性要件に対応します。さらに、金属アーチ型波形屋根システムにより、スパン 36 メートルを超える柱のない内部空間が可能になります。これらの製品は国家規格 GB/T 12755-2008 に準拠しており、多くのエンジニアリング プロジェクトで効果的であることが証明されています。波形屋根シートを選択します。最適化された断面形状と柔軟な材料選択を組み合わせることで、軽量構造と優れた信頼性のバランスをとった屋根ソリューションが提供されます。
