FRP採光パネル

千房建材は、建築外壁製品群の一部として FRP 採光パネルを供給しています。これらのパネルは、自然採光、耐食性、金属被覆との適合性が要求される鉄骨構造の屋根や壁に使用されます。

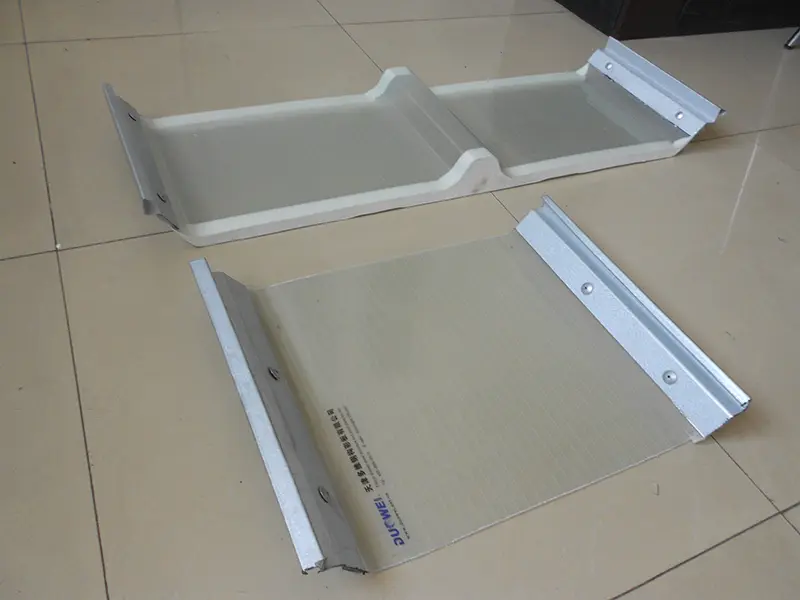

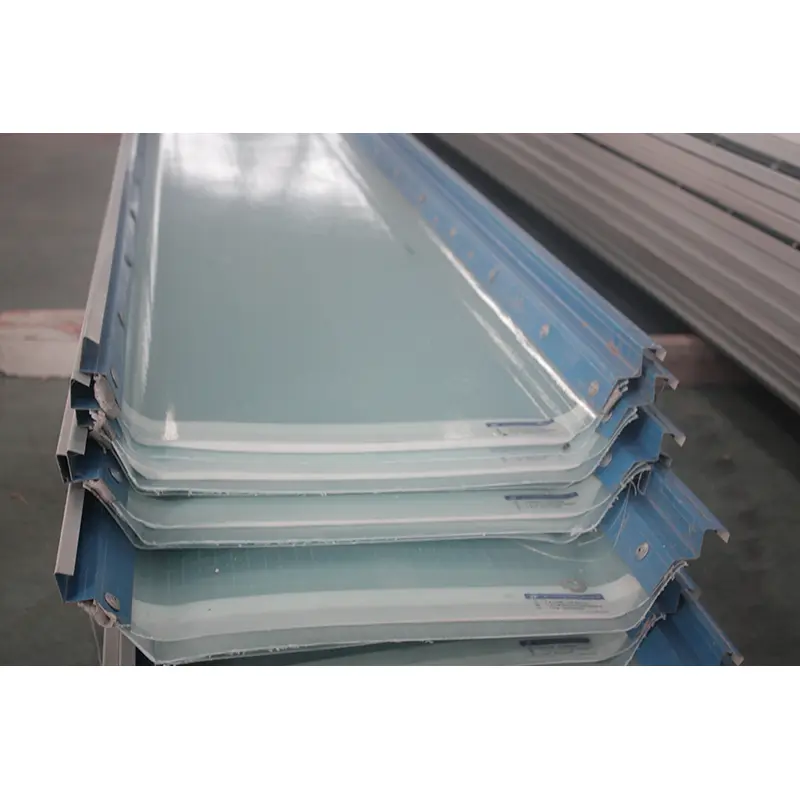

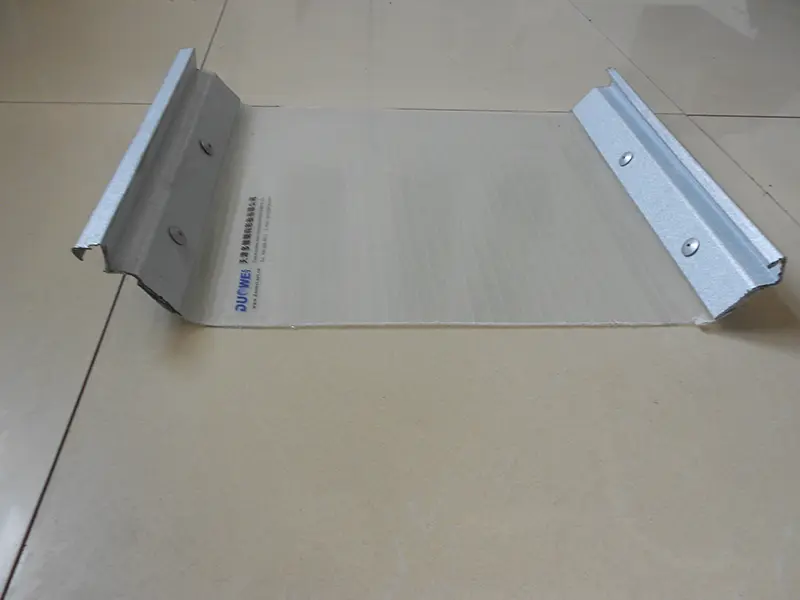

FRP 採光タイルまたはシートとも呼ばれる採光パネルは、連続機械化プロセスを通じて製造される波形または平面の照明コンポーネントです。補強材として無アルカリガラス繊維マット（含有率≧30％）、マトリックスとして耐候性不飽和ポリエステル樹脂（含有率≧65％）を使用しています。表面は耐老化ゲルコートまたは耐紫外線フィルムでコーティングされており、屋外での長期使用でも光透過率と耐候性を維持できます。

材料構成と仕様

強化材は無アルカリグラスファイバーであり、光透過性と機械的特性を提供します。樹脂系には耐老化性、反応性難燃性樹脂を使用しています。製造中に熱硬化プロセスが使用されます。寸法安定性と機械的完全性を確保するため、納入時の硬化度は屋根パネルの場合は少なくとも 88%、壁パネルの場合は少なくとも 82% です。

FRP 採光パネルの一般的な厚さは、0.8mm、1.0mm、1.2mm、1.5mm、2.0mm、2.5mm、3.0mm です。波型プロファイルは、カラー鋼板屋根シートに適合するように設計されています。一般的なモデルには、750、840、900、950、および 1050 シリーズが含まれます。長さはプロジェクトの要件に基づいてカスタマイズできますが、通常は 6 ～ 12 メートルの範囲です。標準仕上げは透明です。乳白色、青、緑などの色をカスタマイズして光の透過率を調整できます。

製品は国家規格GB/T 14206-2015「ガラス繊維強化ポリエステル波形シート」に準拠しています。設計と選択には、国家標準アトラス 21CJ103-1「ガラス繊維強化ポリエステル (FRP) シートの適用と構造 (パート I): 採光ストリップ、換気、消火/排煙天窓、および防食パネル」を参照することができます。

性能検証

1.光学性能：光透過率75%～88%

光透過率は、採光効果の重要な指標です。多くの場合、入札仕様では 75% 以上の伝送速度が要求されます。実際の性能は厚さと色によって異なります。厚さ1.0～1.5mmの透明FRPパネルでは85%～88%の透過率を実現できます。光が FRP パネルを通過すると、光は散乱して、まぶしさや過酷なホットスポットのない柔らかい拡散光を作り出します。この特性により、産業施設の均一な屋内照明がサポートされ、PC (ポリカーボネート) シートに関連することがあるホットスポットの問題が回避されます。

2. 耐候性および耐腐食性: 15 ～ 30 年の耐用年数

FRP 採光パネルは、表面の耐紫外線フィルムまたは老化防止ゲルコート層を使用して、紫外線に耐え、黄ばみや劣化を軽減します。耐紫外線フィルムは共押出プロセスによって FRP パネルに接着されており、長期使用時の剥離を防止します。 FRP素材なので酸・アルカリ腐食に強く、化学工場や海岸地域などの環境に適しています。通常の条件下では、認定製品の耐用年数は 15 ～ 30 年です。

3. カラー塗装鋼板との熱膨張適合性

FRP製採光パネルの熱膨張係数は鋼板の熱膨張係数に近いです。カラー塗装鋼板と併用すると、温度変化下でも同様の割合で伸縮します。これにより、膨張差による接続点での漏れのリスクが軽減されます。この特性により、FRP 採光パネルは鉄骨構造の工業用建物の屋根採光ストリップとして一般的な選択肢となります。

4. 難燃性と機械的特性: 酸素指数 ≥ 30%

FRP 採光パネルはクラス B1 の難燃性評価と少なくとも 30% の酸素指数 (OI) を達成できます。機械的特性には、引張強さ 85 MPa 以上、曲げ強さ 95 MPa 以上、バーコル硬度 47 以上が含まれます。これらの値は、屋根の耐荷重能力と耐風性要件をサポートします。

5. エンジニアリングアプリケーションの検証: 国家標準参照図面によるサポート

国家標準参考図面セット 21CJ103-1 は、採光帯、換気天窓、排煙天窓に使用される FRP 採光パネルの製品選択と設置の詳細に関する体系的なガイダンスを提供します。用途には、異形金属板屋根、鉄筋コンクリート屋根、および壁システムが含まれます。煙台ルバオ鋼管プロジェクトなどの産業プロジェクトの入札書類には、GB/T 14206-2015 への準拠、クラス F1 難燃性、少なくとも 75% の光透過率、および -40°C ～ 120°C の動作温度範囲が指定されています。

主な仕様の概要

以下のパラメータは、標準生産および関連する国家規格に基づいています。特定のプロジェクト要件を満たすためにカスタマイズが可能です。

技術的特徴

1. 拡散したグレアのない光。FRP パネルはガラス繊維構造を通して光を散乱させ、ホットスポットのない均一な分布を実現します。透明なPCシートに比べて視覚的な快適性を向上させることができます。

2. 耐食性。FRP素材は酸、アルカリ、経年劣化に強いです。化学工場、海岸地域、畜産場などの腐食環境でも使用可能です。

3. 熱膨張の適合性。熱膨張係数は鋼に近いです。カラースチール屋根と併用すると、パネルは同様の速度で伸縮し、接合部での雨漏りのリスクが軽減されます。

4. 難燃性。酸素指数が少なくとも 30% のクラス B1 と評価され、工業用建物の一般的な防火要件を満たしています。

5. 標準化された設計と選択。GB/T 14206-2015 および設計リファレンス 21CJ103-1 への準拠は、製品の選択と設置の詳細の基礎となります。

選択と設置に関する考慮事項

屋根採光ストリップの場合:隣接する金属屋根シートに一致する波形プロファイルを選択します。風雨密性を維持するために、オーバーラップとファスナーの詳細が 21CJ103-1 のガイダンスに従っていることを確認してください。

腐食性環境の場合:樹脂配合と表面保護が特定の化学物質への曝露に適していることを確認してください。沿岸地域では、ファスナーとシーラントが FRP 材料と互換性があることを確認してください。

火災安全のために:耐火屋根または壁のアセンブリに FRP パネルを使用する場合は、パネルの難燃性評価とアセンブリ全体がプロジェクトの耐火要件を満たしていることを確認してください。

インストール中:パネルを過度に曲げたりねじったりしないでください。接合部には適切な切削工具とシーラントを使用してください。亀裂や漏れを防ぐために、留め具の間隔とエッジの距離についてはメーカーの推奨事項に従ってください。

アプリケーションシナリオ

1.カラースチール屋根に対応した工場や物流倉庫向けの大面積屋根採光帯です。

2.農業用温室、花壇、養殖場など自然光を必要とする施設。

3.スポーツ会場、大型スーパーマーケット、市場などの公共建物の採光屋根。

4.化学プラントや海岸沿いの建物などの腐食環境用の採光エンベロープ システム。

よくある質問

1. 採光パネルとして FRP はポリカーボネート (PC) とどう違うのですか?

FRP パネルは通常、ガラス繊維で強化されているため、より柔らかく拡散した光を生成しますが、PC シートは直接光の透過率が高い傾向があり、ホットスポットが発生する可能性があります。また、FRPは熱膨張係数が鋼に近いため、金属屋根との適合性が高くなります。 PC は軽量で耐衝撃性に優れていますが、腐食性の工業環境では FRP が好まれることがよくあります。

2. 波形 FRP パネルの推奨オーバーラップと締結間隔はどれくらいですか?

オーバーラップと留め具の間隔は、設計参照 21CJ103-1 および金属屋根のプロファイル要件に従う必要があります。一般的なガイドとして、エンド ラップは少なくとも 150 ～ 200 mm である必要があり、サイド ラップはプロファイルの推奨オーバーラップと一致する必要があります。ファスナーの間隔は通常 300 ～ 500 mm ですが、プロジェクト固有の風荷重計算を使用する必要があります。

3. FRP製採光パネルは排煙天窓に使用できますか？

適切な難燃性 (クラス B1、酸素指数 ≥30%) を備えた FRP パネルは、関連する規格およびプロジェクト仕様に従って設計および設置された場合、火災/排煙天窓システムに使用できます。天窓アセンブリ全体が必要な防火性能を満たさなければなりません。

4. FRPパネルは現場でどのように保管すればよいですか？

パネルは、直射日光や熱源を避け、乾燥した屋根付きの場所に平らに保管してください。パネルの上に過度の重量を積み上げないようにしてください。表面を傷や化学物質から保護します。屋外に一時的に保管する場合は、不透明で通気性のある素材で覆ってください。

5. 見積もりにはどのような情報が必要ですか?

プロファイルのタイプ、厚さ、長さ、色、光透過要件、およびパネルが屋根用か壁用かを指定してください。また、プロジェクトの場所と特別な環境条件 (化学物質への曝露、海岸など) も指定します。これは、当社チームが適切な樹脂システムと表面保護を推奨するのに役立ちます。
