圧力処理された屋根バテン

圧力処理された鋼ストリップから作られた屋根バテンは、傾斜屋根のタイルの支持フレームワークとして機能します。これらは冷間圧延成形によって成形され、時間の経過とともに腐ったり、虫が集まったり、強度が低下したりする可能性がある木製の当て木に代わる目的で作られています。 SENBO では、ストリップの厚さとコーティングの付着量に関する検査記録を保管しており、ロール成形ラインの形状精度を定期的にチェックしています。バテンは納品前に必要な長さにカットされます。

材料および関連規格

主な原材料は、AZ150 コーティングを施したグレード G550 の Al-Zn 合金コーティング鋼帯です。コーティングには重量で約 55% のアルミニウムと 43.5% の亜鉛が含まれており、通常の亜鉛メッキストリップよりも優れた腐食保護を実現します。鋼は少なくとも 370 MPa の引張強さ、少なくとも 265 MPa の降伏強さ、および少なくとも 26% の破断後の伸びを示さなければなりません。塩水噴霧試験は GB/T 10125-2012 に従い、引張試験は GB/T 228.1-2010 に従います。傾斜屋根工事の金属タイル当て木には、最小公称厚さ 0.8 mm が適用されます。

利用可能な形状とサイズ

• アングルセクション、たとえば L30×4 mm。急な斜面や負荷の要求が高い場所で使用されます。
• フラットバー、一般的に 25×5 mm。

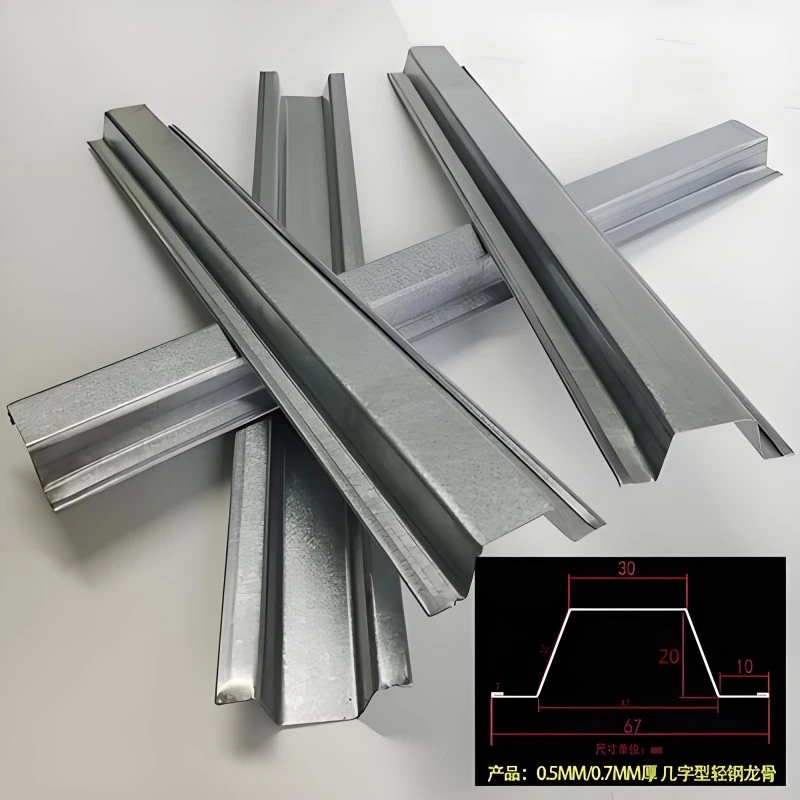

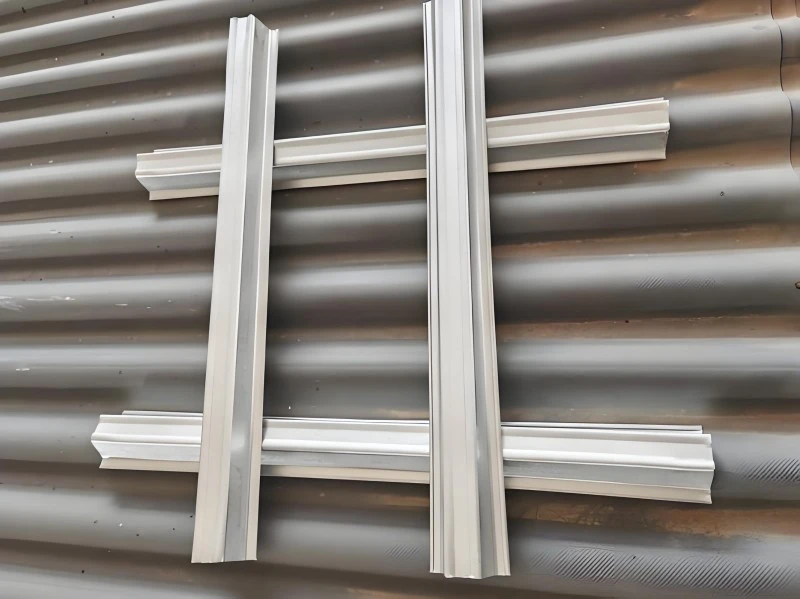

• オメガ プロファイルは、Al-Zn コーティングされたストリップから形成され、専用のブラケットとクリップで固定されています。

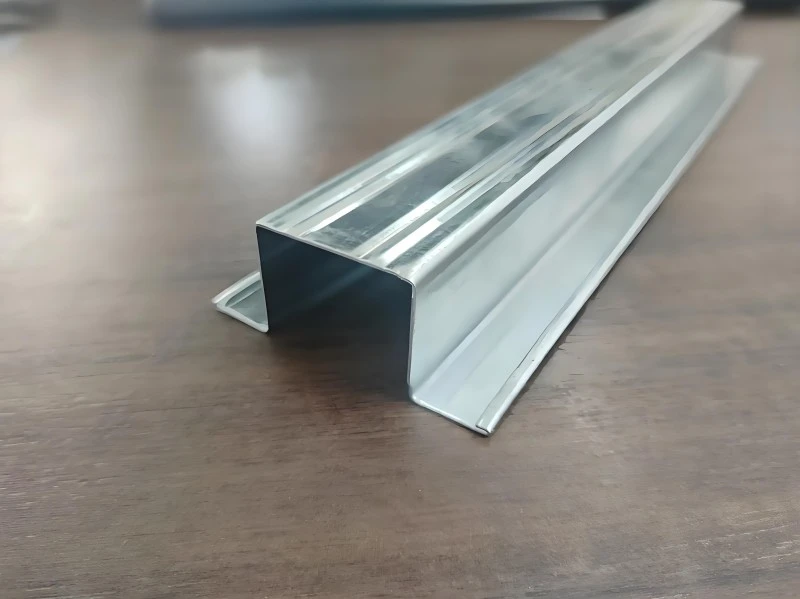

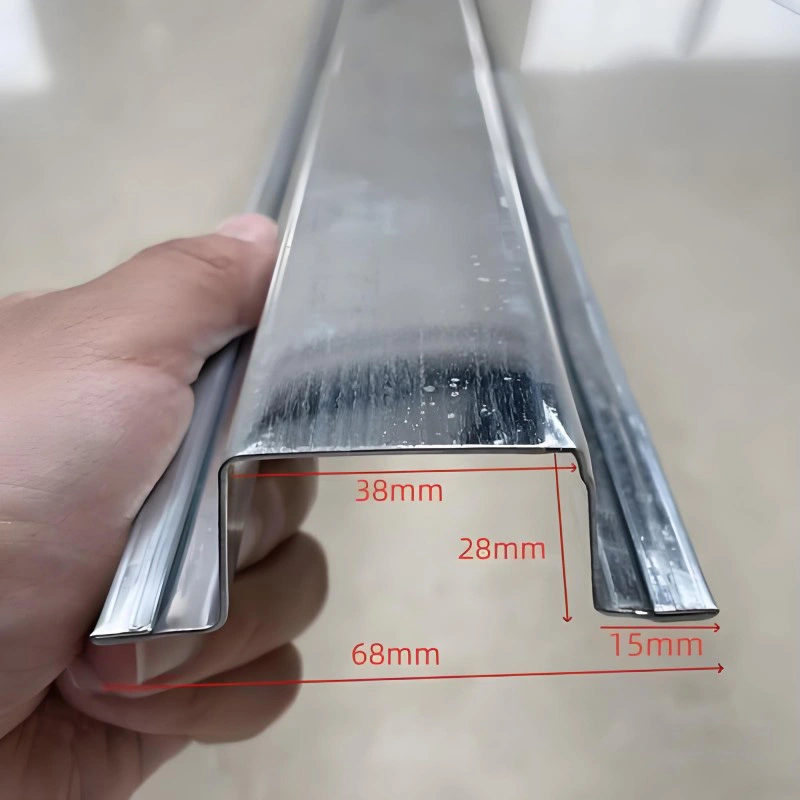

• ハット チャンネル。石材コーティングされた金属タイルなどの軽量カバーに適しています。

標準的な長さは 3 m ～ 4 m ですが、ご要望に応じてそれ以上の長さも提供できます。圧力処理された屋根の当て木間隔はタイルの有効被覆に従い、通常は 300 mm ～ 370 mm になります。塗布されたコーティングの厚さは少なくとも 85 μm です。デザインに特定の外観が必要な場合は、ポリエステルまたは PVDF のカラー仕上げを追加できます。

キーデータテーブル

完成した屋根の証拠

急な斜面での荷重挙動

バテン システムは、屋根勾配が 45° ～ 60° のプロジェクトで荷重テストが行​​われました。民泉郡高等学校の新キャンパスでは、L30×4 mm の亜鉛メッキアングルバッテンが 300×400 mm の焼結タイルの下の 340 mm の中心に設置されました。風力はタイルを通って、銅線タイとモルタルによって当て木に入り、埋め込まれたプレートに溶接されたカウンター当て木を介してメインフレームに伝わります。引き抜き試験により、アセンブリが設計の風荷重を満たしていることが確認されました。 G550 Al-Zn コーティング鋼で作られたバテンは、長期にわたる剛性とコーティングの耐久性が必要とされる空港ターミナルやスタジアムなどの大きな屋根にも使用されています。

腐食性能

AZ150 でコーティングされたバテンの塩水噴霧試験では、通常の亜鉛メッキストリップに比べて顕著な改善が見られます。コーティング中のアルミニウムと亜鉛の組み合わせは、犠牲的な保護を提供し、切断端での錆の進行を遅らせます。最小 85 μm の有機仕上げにより、湿気の多い屋根スペースにさらなるバリアを追加します。

生物的攻撃に対する耐性

暖かく湿った気候では、木材の当て木はシロアリや菌類の腐敗によって損傷を受ける可能性があります。スチール製の当て木は昆虫の活動をサポートせず、湿気を吸収しません。この特性により、南部の海岸地域やシロアリの圧力が高い地域に適しています。大規模な公共建物の記録によると、Al-Zn 鋼の当て木は交換することなく 30 年以上使用され続けています。

急勾配屋根工法

At the Minquan project, the total floor area reached 255,000 m² and the roof pitch ranged from 45° to 60°.施工手順は、カウンターバテンのレベリングから始まり、バテンの固定、二本撚り銅線タイとポリマーモルタル接着によるタイルの設置が続きます。 This approach stopped tiles from sliding on the steep surface and kept the roof watertight. The same sequence can be adapted to other steep pitch buildings.

注目すべき機能

• 木目や節によって異なる木材とは異なり、強度と剛性は長さ方向に沿って一定です。
• 金属コーティングとオプションの塗装仕上げにより、湿った空気や海岸沿いの空気の中で長期的な保護を実現します。
• 切断と固定が迅速です。あらかじめカットされた長さなので、現場での作業と無駄が軽減されます。
• スチール製の当て木は完全にリサイクル可能であり、化学的な木材防腐剤を使用する必要がありません。
• 粘土、コンクリート、金属、石でコーティングされたタイルに合わせて、いくつかの断面が製造されています。

製品の使用場所

• 住宅、クラブ、低層アパートの傾斜屋根。
• ターミナル、体育館、展示棟などの大規模公共屋根。
• 45°以上の急な屋根や風の吸い込みが多い場所。
• 木材が適さない湿気の多い地域またはシロアリが活発な地域の建物。
• 鉄骨屋根の瓦固定作業。

サイト案内

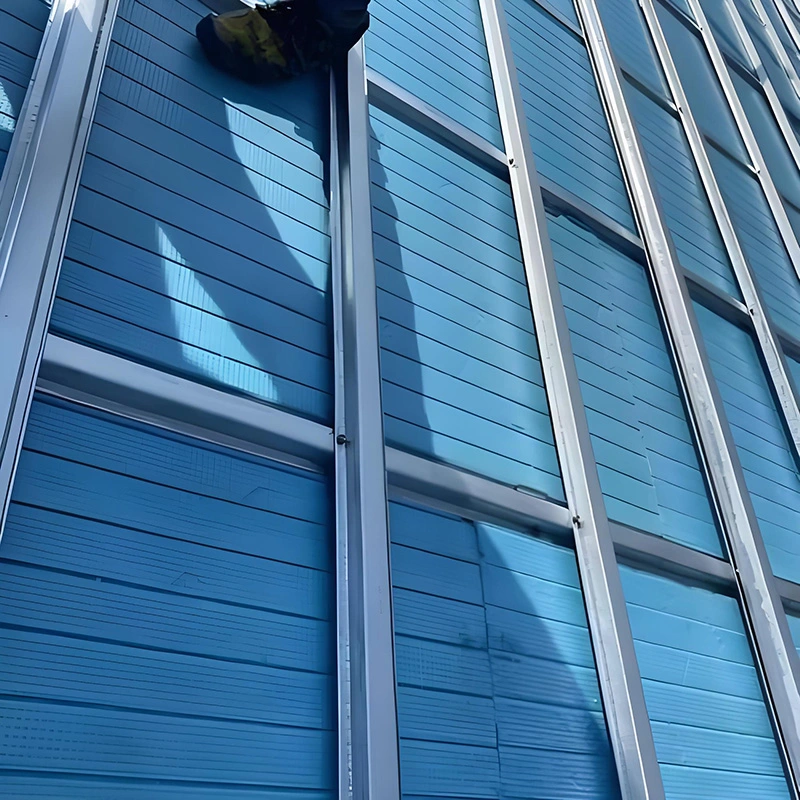

• バテンを固定する前に、屋根面が水平であることを確認してください。凹凸のある下地を修正するには、カウンターバテンを使用します。
• プロファイルに指定されたブラケットまたはクリップでバテンを固定します。締めすぎるとセクションが変形する可能性がありますので、締めすぎないようにしてください。
• 各コースを文字列ラインに合わせます。小さな誤差は傾斜面全体で増大し、タイルの適用範囲に影響を与えます。
• 腐食保護を回復するには、亜鉛を豊富に含むまたは互換性のあるタッチアップペイントで切断端を処理します。
• 急な傾斜の場合は、承認された図面に示されているように、ワイヤタイまたは接着剤でタイルを固定します。

請負業者から寄せられた質問

金属バテンの寿命は処理木材とどのように比較できますか?

処理された木材は何年も長持ちしますが、その性能は防腐剤の保持力と暴露によって決まります。 AZ150 コーティングを施したスチール製当て木は腐ったり割れたりせず、シロアリの影響を受けません。海岸沿いや湿気の多い場所では、多くの場合、スチールがより予測しやすい選択肢となります。

特定のタイルにはどの目木形状が適していますか?

通常、タイル製造元の設置ガイドには、必要な目板セクションと間隔が記載されています。重い粘土タイルやコンクリートタイルの下では、角度がついた部分や平らな部分がよく見られます。オメガとハットのプロファイルは軽量で、金属タイルまたは複合タイルと一緒によく使用されます。ご注文前に適合性をご確認ください。

バテンは太陽光発電屋根瓦にも使用できますか?

PV タイルには特定の取り付け要件と負荷要件があります。バテンのプロファイルと間隔は、PV タイルの製造元の指示に従って確認する必要があります。追加の重量や風荷重に耐えるために、追加の固定具や補強された当て木が必要になる場合があります。

海岸プロジェクトに最適なコーティング重量はどれくらいですか?

AZ150 は通常、海洋暴露の最小値です。非常に攻撃的な塩分を含んだ空気では、より厚いコーティングまたはステンレス鋼が必要になる場合があります。まず大気腐食性のカテゴリを決定し、次に利用可能なコーティング オプションと一致させる必要があります。

品質と文書化

生産を開始する前に、鋼帯工場の証明書のグレード、コーティング量、機械的特性が検査されます。カバーの厚さ、プロファイルの深さ、真直度を成形する際の寸法チェック。大規模な契約の場合は、独立した塩水噴霧または引張試験のためにサンプルを送信することができます。納品検査では、長さ、プロファイル、およびコーティングの損傷の有無を確認する必要があります。

ご注文前の確認事項

• 屋根のピッチと設計風荷重を考慮して、適切な断面と厚さを選択します。
• タイルメーカーが指定したタイルのタイプと必要な目板間隔。
• 現場の腐食カテゴリ。コーティングの選択を制御します。
• カウンターバテンまたはブラケットの詳細を含む、屋根の主要構造への接続方法。
• 輸送の長さの制限。バテンが長い長さで供給されるか標準の長さで供給されるかに影響する可能性があります。
