耐荷重床デッキ

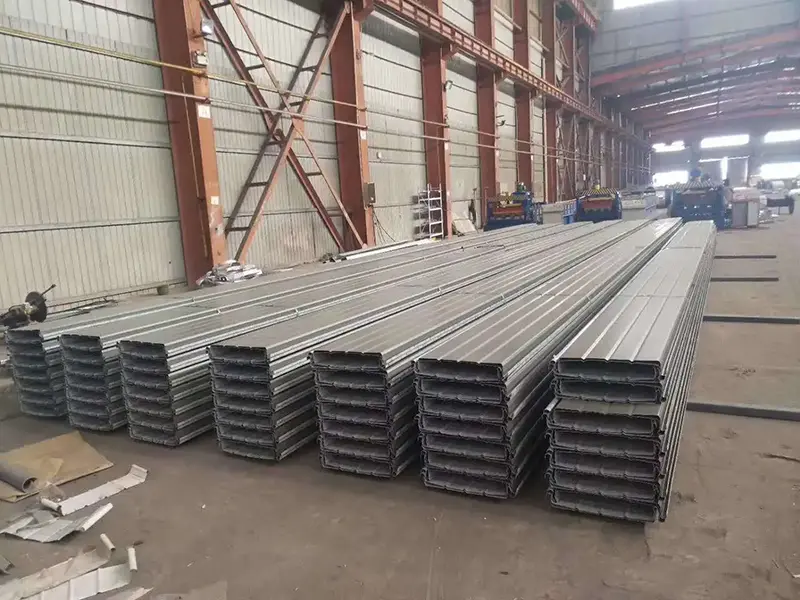

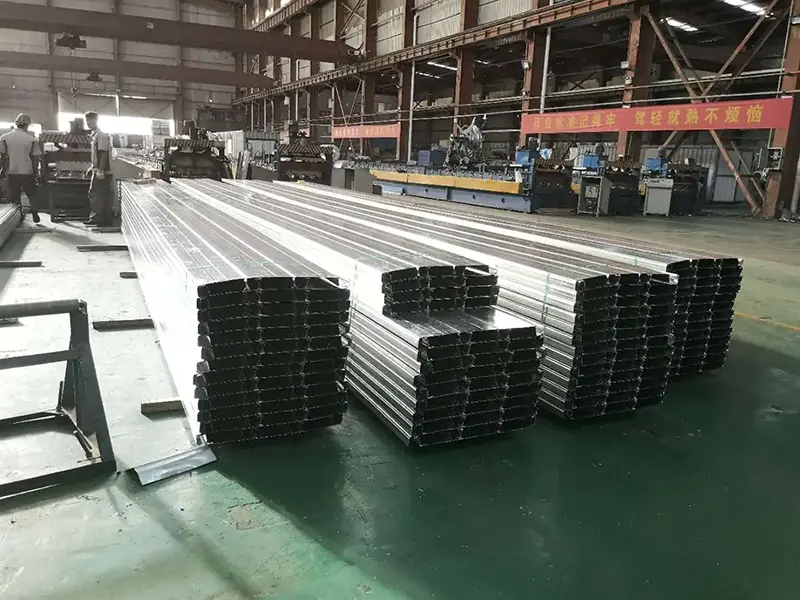

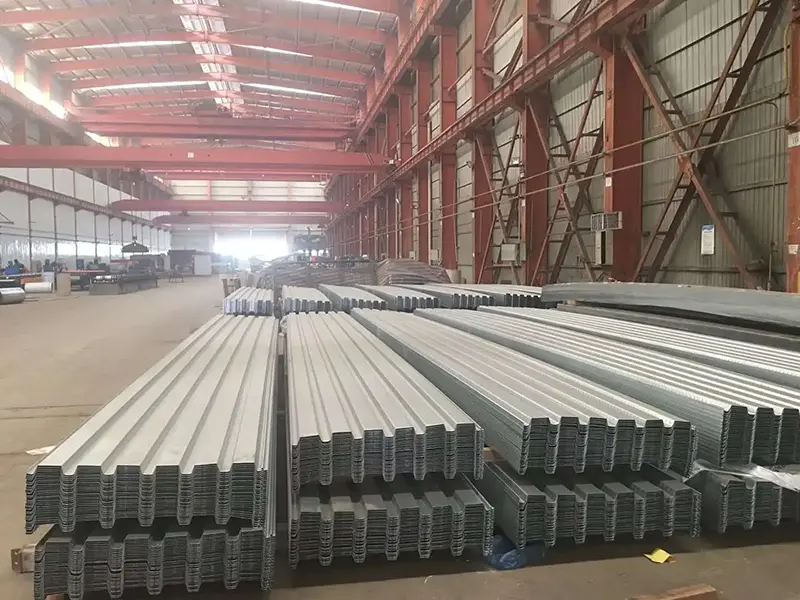

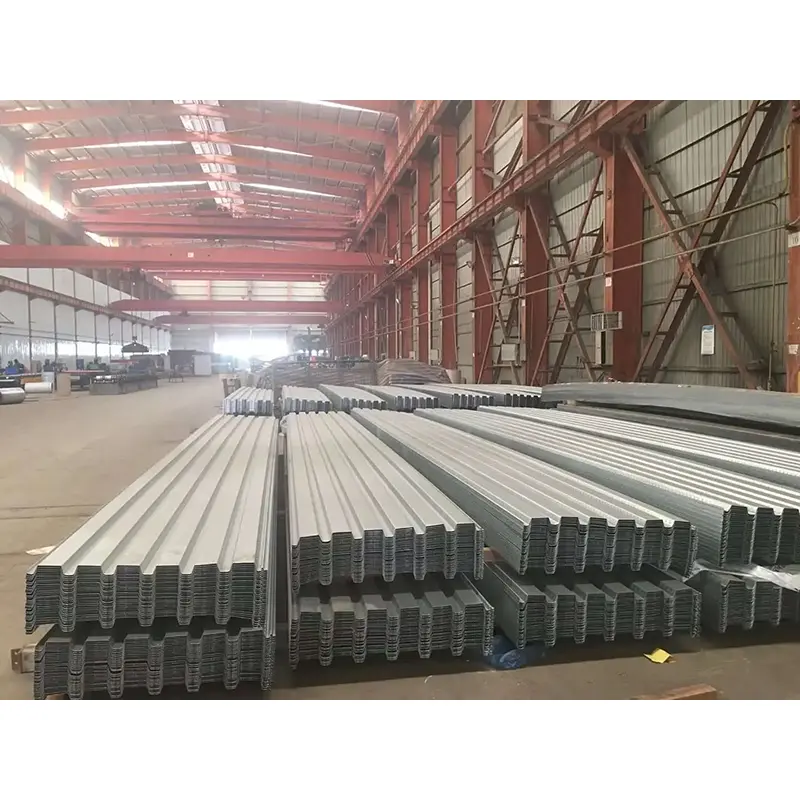

耐力床デッキは、鋼製床デッキまたは異形鋼デッキとも呼ばれ、亜鉛メッキ鋼板から作られた冷間圧延構造部品です。波形の断面は、プロファイルに応じて V、U、または台形の形状になります。千房建材はこれらのパネルを鋼構造製品群の一部として供給し、複合床システムにオープンプロファイルとクローズドプロファイルの両方のオプションを提供します。

建設中、パネルは恒久的な型枠として機能します。コンクリートが硬化した後は、スラブの底部で引張補強材として機能します。この二重の機能により、システムは構造的に効率的かつ経済的になります。

プロファイルの種類と材料のオプション

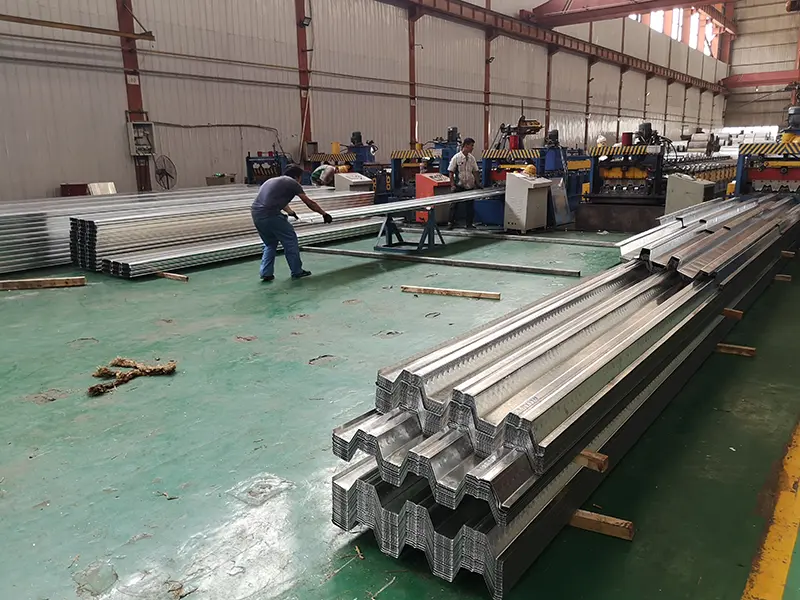

YX76-305-915 や YX75-300-880 などのオープンプロファイルデッキは、オープントップのリブを備えています。この設計により、現場での鉄筋の配置やユーティリティ ラインの配線が容易になります。 YX60-263-790 や YXB65-185-555 などのクローズド プロファイル モデルは、逆のアプローチを採用しています。つまり、リブが完全に密閉されており、下面が平らになり、耐火性が向上します。

母材にはDX51D+Z、Q235、Q345などのグレードの溶融亜鉛めっき鋼板を使用しています。亜鉛コーティングの重量は、特定の防食ニーズに合わせて 40 ～ 600 g/m² に調整できます。 21 段階のロール成形プロセスによりパネルが成形され、長さはプロジェクトごとにカスタマイズされます。通常、設置作業員は 1 日あたり 2,000 ～ 3,000 平方メートルをカバーできます。

統合された構造システムを形成するために、パネルはせん断スタッドを使用してデッキを介して鋼製梁に溶接され、隣接するパネルは専用のクランプツールで連結されます。

現場で検証されたパフォーマンス

1. 機械的特性: 測定された耐荷重性

YX75-300-880 オープンプロファイルデッキを例に挙げます。リブ高さ 75 mm、リブ間隔 300 mm、有効幅 880 mm の厚さ 1.0 mm のバージョンは、135 cm⁴/m の慣性モーメントを実現します。建設段階の耐荷重は 3.2 kN/m² で、複合スラブの最大耐荷重は 8.5 kN/m² に達します。厚さが 1.2 mm に増加すると、慣性モーメントは 190 cm⁴/m に増加し、最大能力は 12.0 kN/m² に押し上げられます。

YX51-342-1025 モデルでも同様のことが言えます。材料利用率は 82% に達し、1.0 mm パネルの断面係数は 20.13 cm3/m で 63.50 cm4/m の慣性モーメントを実現します。

2. 材料強度と疲労性能

降伏強度は 235 MPa から最大 550 MPa までの広い範囲で調整でき、極限引張強度は 340 ～ 700 MPa です。 EU EN1993-1-3 に規定されているように、動的荷重下での疲労寿命は 200 万サイクルに達します。塩水噴霧試験では、亜鉛メッキパネルは赤錆が発生することなく最大 2,000 時間耐えることができ、これは沿岸環境では 25 年を超える耐用年数に相当します。

3. リブの高さと断面の最適化

リブ高さ51mmのセクションは流体力学シミュレーションを経て形状を最適化しました。 120 mm のコンクリート スラブにより、3.5 kN/m² の垂直耐荷重を実現し、同等の 35 mm リブ設計よりも 42% 高い曲げ剛性を実現します。有限要素解析により、リブピッチ 233 mm セクションの荷重伝達均一係数が 0.92 であることがさらに確認され、従来のデッキでよく見られる 25% の応力集中を回避できます。

4. 耐震性・耐火性：試験により実証済み

耐震性能も見逃せません。選択されたモデルは、強度 8 ゾーンの設計要件を満たしています。防火試験も実施されており、クローズドプロファイル製品はスプレーによる防火処理を必要とせずに防火要件を満たしています。

技術データの概要

以下の表は、標準的な製造パラメータをまとめたものです。特定のプロジェクト要件に合わせてカスタマイズが可能です。

主要機種仕様

主なパフォーマンス特性

1. 二重機能。1 つの製品で、建設中の恒久的な型枠と、スラブの使用後の引張補強という 2 つの目的に役立ちます。これにより、鋼材全体の消費量が自然に減少します。

2. 建設効率。段階的にコンクリートを流し込み、複数の床を同時に設置することができます。毎日 2,000 ～ 3,000 平方メートルの設置範囲をカバーするため、プロジェクトを迅速に進めることができます。

3. 検証可能な機械的特性。降伏強度は235～550MPaまで調整可能で、複合スラブ耐荷重は試験により確認されています。あらゆる仕様のモデルを選択可能です。

4. 耐食性。亜鉛めっきレベルは 40 ～ 600 g/m² でカスタマイズ可能で、最大 2,000 時間の塩水噴霧耐性を備えたパネルは、沿岸地域でも 25 年以上の耐用年数を実現します。

5. プロファイルの柔軟性。オープンリブ プロファイルは補強材の配置とユーティリティの配線を簡素化し、クローズドリブ プロファイルは下面が平らで耐火性が向上します。正しい選択はプロジェクトの優先順位によって異なります。

設計と設置に関する考慮事項

オープンプロファイルデッキの場合:このタイプは、現場での補強材の配置やリブ内のユーティリティ配線が必要な場合に適しています。プロジェクトの耐火等級に応じて、追加の耐火対策が必要になる場合があることに留意してください。

クローズドプロファイルデッキの場合:天井に取り付けるために平らな下面が必要な場合、またはスプレーによる防火処理を避けることが目的の場合は、クローズドプロファイルモデルの方が適しています。

沿岸または腐食性環境の場合:最大 600 g/m² のより重い亜鉛コーティングを指定する必要があります。性能を検証するために、ご要望に応じて塩水噴霧試験レポートを入手できます。

インストール中:せん断スタッドは、指定されたパターンとエッジ距離に従って、デッキを通して鉄骨梁に溶接する必要があります。隣接するパネルはクランプツールでしっかりと連結する必要があり、たわみを制御するためにコンクリートの注入中に一時的なサポートを確認する必要があります。

代表的な用途

1.高層および超高層の鉄骨構造には信頼性の高い床および屋根システムが必要であり、耐荷重デッキはその役割に適しています。

2.スタジアムや空港ターミナルを含む大規模な公共の建物は、システムの構造効率の恩恵を受けます。

3.物流倉庫や工場では、これらのパネルを操作プラットフォームや床に使用することがよくあります。

4.タイトなスケジュールと段階的なワークフローを伴う鉄骨構造プロジェクトは、このシステムが提供する迅速な設置を活用できます。

よくある質問

1. オープンプロファイルとクローズドプロファイルの耐荷重デッキの違いは何ですか?

オープンプロファイルデッキではリブの上部が露出したままになるため、補強材の配置とユーティリティの設置が簡素化されます。クローズドプロファイルデッキはリブを完全に囲むため、下面が平らになり、通常はスプレーコーティングを行わなくても耐火性が向上します。選択は、構造、防火、建築上のニーズに応じて異なります。

2. 亜鉛めっきの重量はどのように選択されますか?

それは主に環境への曝露に依存します。内装用途では通常、120 ～ 275 g/m² の標準コーティングが使用されます。海岸や腐食性の高い環境では、最大 600 g/m² のより厚いコーティングが必要になります。プロジェクトの条件が分かれば、適切な仕様の決定をお手伝いします。

3. 特定のスパンと荷重に対してどのリブの高さを選択すればよいですか?

75 mm など、リブが高いほど剛性と耐荷重が向上し、より長いスパンまたはより重い荷重が可能になります。下部リブは約 51 mm で、短いスパンと軽い荷重に適しています。最適なプロファイルと厚さを確認するには、必ず構造計算を実行する必要があります。

4. パネルは仮止めなしで設置できますか?

パネルのプロファイル、厚さ、スパン、施工荷重によって異なります。一部の構成は、特定のスパンまでは支保工なしで設置できるように設計されています。メーカーのスパン表を参照し、構造エンジニアは建設順序を確認する必要があります。

5. 耐荷重床デッキにはどのような基準が適用されますか?

主な参考文献は GB 55004-2021 (複合構造の必須規定) および国家標準アトラス 05SG522 です。疲労と冷間成形設計に関しては、EN1993-1-3 がよく引用されます。ご要望に応じて、材料証明書とテストレポートを提供できます。
