複合床デッキ

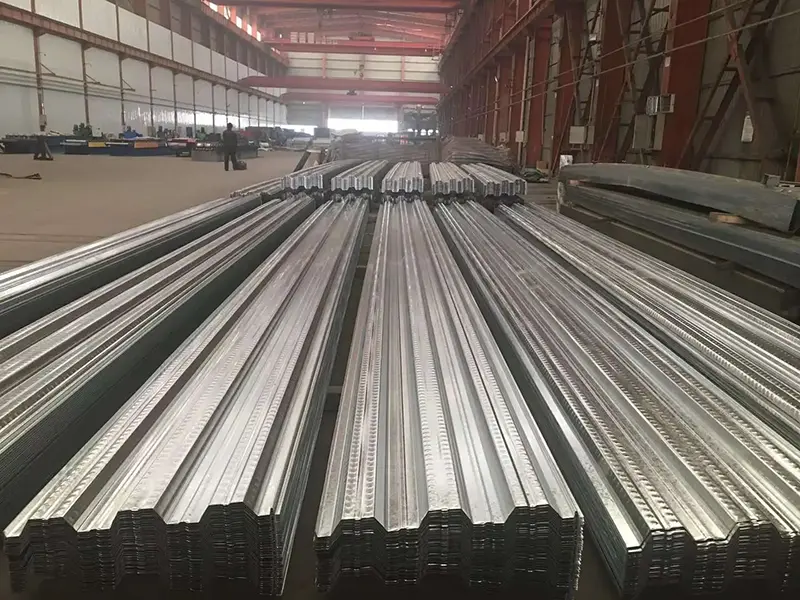

千房建材は、鋼構造製品範囲の一部として複合床デッキを供給しています。これらの異形鋼板は、建設中は恒久的な型枠として、また使用段階では引張補強として機能し、コンクリートと連携して統合された床システムを形成します。

フロアデッキとしても知られる複合床スラブは、異形鋼シートを鋼梁の上に直接敷設し、デッキ貫通スタッド溶接で接続することによって作成される最新の床システムです。これにより、耐荷重と変形の統合ユニットとして機能するシステムが作成されます。

システムの仕組み

技術原則は、建設段階と使用段階で鉄鋼とコンクリートが果たす異なる役割に基づいています。

建設段階:異形鋼シートは恒久的な型枠として機能し、湿ったコンクリートの自重と建設時の活荷重を支えます。堅牢な作業プラットフォームを提供し、連続した多層鋳造作業を容易にします。

サービスフェーズ:異形鋼シートはスラブの底部で引張補強材として機能し、コンクリートと連携して使用荷重をサポートします。これにより、従来の鉄筋やコンクリートの必要量が削減されます。

プロファイルの種類と製品の分類

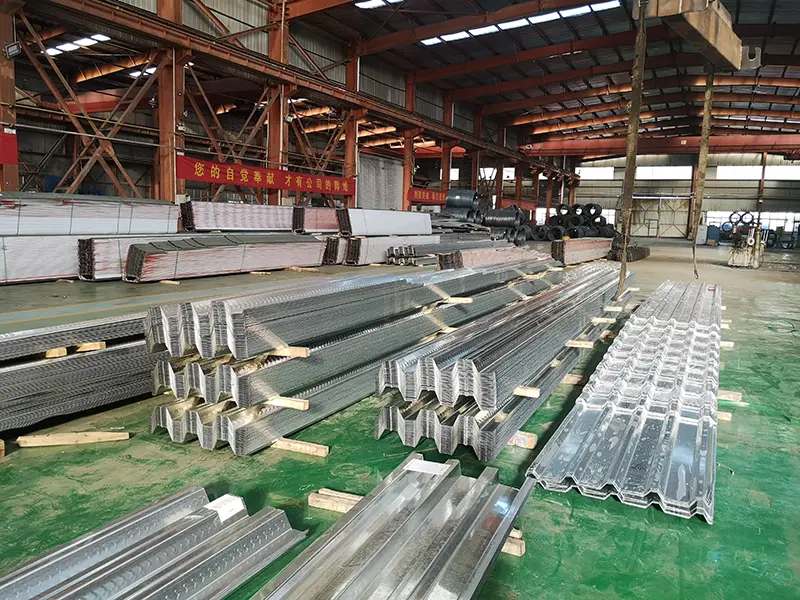

鋼板の断面プロファイルに基づいて、複合床スラブは、オープンリブ、クローズドリブ、リエントラント（またはくびれリブ）プロファイルの 3 つのタイプに分類されます。

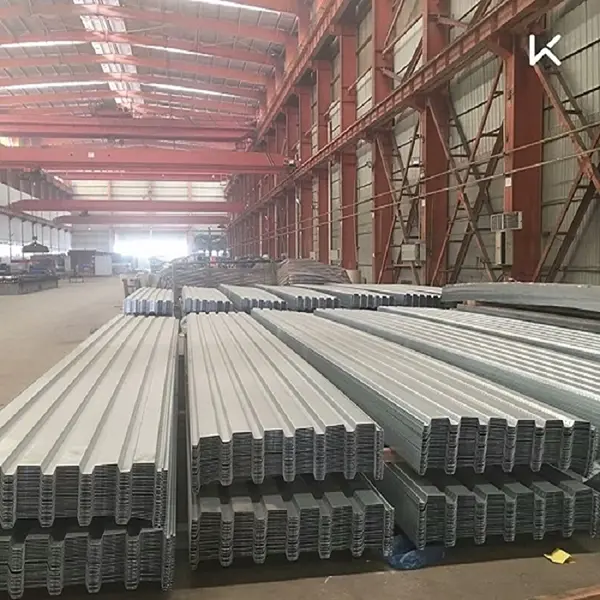

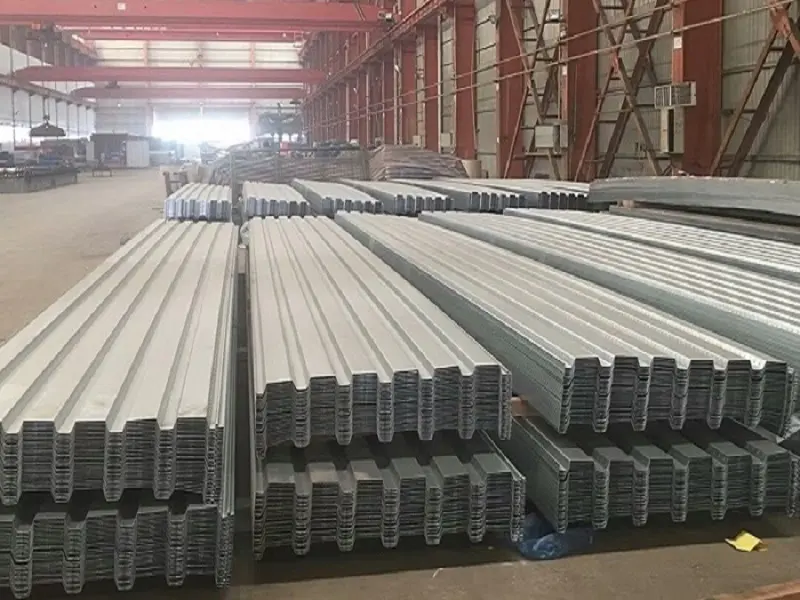

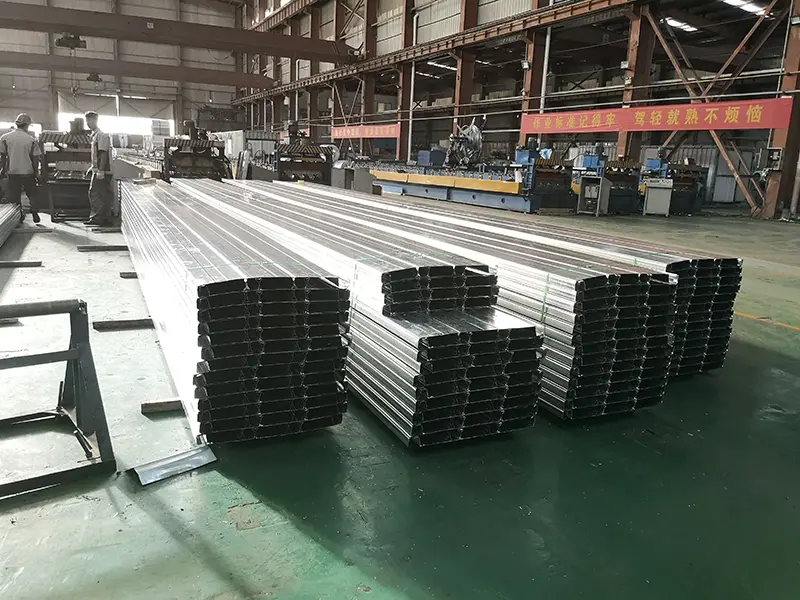

YXB48-200-600 モデルや YXB65-185-555 モデルなどのクローズドプロファイル製品の場合、リブをコンクリートで完全に覆うクローズドリブ設計です。これは、場所打ちスラブの鉄筋とよく似た機能を持ち、優れた耐火性を提供しながら、鋼とコンクリートの両方の構造特性を最大化します。

材料と構造の要件

複合床スラブの建設は、国家規格および業界規定に従って、次の基本要件を満たさなければなりません。

現場で検証されたパフォーマンス

1. 施工効率：連続稼働による工期短縮

複合床スラブは、一次鉄骨構造の迅速な建設要件に適合します。プロファイル鋼板は敷設されるとすぐに作業プラットフォームとして機能し、複数のフロアにわたる同時設置や段階的なコンクリート注入を可能にする一連の建設ワークフローを可能にします。超高層建築用途では、この特性により建設全体のスケジュールを効果的に管理できます。

2. 耐火性: クローズドプロファイルタイプは防火スプレーを必要としない場合があります。

固定消火システムおよび耐火コンポーネントの品質監督および検査のための国立センターによってテストされたクローズドプロファイル複合床デッキは、特定の構成で防火スプレーを必要とせずに耐火定格要件を満たしています。鉄骨構造の防火技術規定（GB 51249-2017）によれば、複合床デッキが膜効果を考慮して耐火性検証要件を満たしている場合、追加の防火措置は必要ありません。大きな変形下での膜効果により、デッキが本来持つ耐火性の可能性を活用することができます。

3. 複合動作: クローズドプロファイルタイプで完全な複合動作を実現

クローズドリブ設計により、場所打ちスラブの鉄筋と同様に、スチールデッキリブがコンクリートで完全に包まれます。これにより、構造補強システム内の鋼とコンクリートの両方の特性が最大化されます。実験テストにより、クローズドプロファイルフロアデッキはオープンプロファイルシステムと比較して優れた耐荷重能力とせん断抵抗を備えていることが確認されています。

4. 経済的利点: 型枠と補強の削減

複合床デッキは、恒久的な型枠として異形鋼シートを利用しており、従来の木製型枠に関連した設置、剥離、支保工のプロセスを排除します。使用段階では、底部の引張補強材として機能し、必要な鉄筋の全体量を削減します。デッキ表面のエンボス加工によりコンクリートとの強力な結合が形成され、補強リブが組み込まれているため、システムは高い耐荷重能力を発揮します。

主なパフォーマンス特性

1. 剥離のない永久型枠。異形鋼シートは従来の型枠に代わるもので、設置、剥離、支保工の手順が不要になります。これにより、建設スケジュールが短縮され、人件費が削減されます。

2. 二重構造機能。シートは建設中は型枠として、また使用段階では引張補強として機能し、鉄筋とコンクリートの消費を削減します。

3. クローズドプロファイルデッキの耐火性。テスト済みのクローズドプロファイル複合フロアデッキは、防火スプレーを使用せずに耐火性評価要件を満たすことができ、プロジェクトコストを削減します。

4. 効率的な連続ワークフロー。このシステムは、複数のフロアにわたる同時設置と段階的なコンクリート注入をサポートします。設置されると、デッキは天井の設置やユーティリティの配線などの後続の作業のための作業プラットフォームとして機能します。

5. 耐震性能。床デッキはせん断スタッドを介して一次および二次鋼梁に接続され、耐震性が向上した一体構造システムを形成しています。

設計と設置のガイダンス

プロファイルを選択するには:クローズドリブプロファイルは、追加の耐火処理を行わずに、より高い耐火性と複合アクションを必要とするプロジェクトに推奨されます。より簡単な設置や軽量化が望まれる場合には、オープンリブ プロファイルを使用できますが、耐火性と耐荷重を個別に検証する必要があります。

スラブの厚さと補強については、次のとおりです。スラブの総厚さは少なくとも 90 mm で、プロファイル鋼板の上に少なくとも 50 mm のコンクリート カバーが必要です。追加の補強の量は、スパン、荷重、耐火性の要件によって異なります。

亜鉛メッキ塗装の耐久性については、次のとおりです。標準的な亜鉛めっきコーティングの重量は両面で少なくとも 120 g/m² です。腐食性の高い環境では、より厚いコーティングや追加の保護が必要になる場合があります。

インストール中:デッキを通して鉄骨梁に適切にせん断スタッド溶接を行っていることを確認します。指定されたスタッド間隔とエッジ距離に従ってください。過度のたわみを防ぐために、コンクリートの注入中にデッキが適切に支持されていることを確認してください。

適切なプロジェクトの種類

1.高層・超高層鉄骨構造物の床屋根システム。

2.スタジアム、展示場、空港ターミナルなどの大規模な公共建築物。

3.産業プラント、物流倉庫、駐車場などの産業用および商業用建物の床材。

4.迅速な建設と段階的で連続したワークフローが必要な鉄骨構造プロジェクト。

よくある質問

1. オープンリブ複合床デッキとクローズドリブ複合床デッキの違いは何ですか?

オープンリブプロファイルにはコンクリートに完全に埋め込まれていない露出した台形リブがあり、クローズリブプロファイルには完全に囲まれたリブがあります。クローズドリブプロファイルは通常、リブが鉄筋のように機能し、コンクリートが鋼材を完全に覆うため、より優れた複合作用と耐火性を提供します。

2. 複合床デッキには常に防火スプレーが必要ですか?

いつもではありません。クローズドプロファイル複合床デッキは、膜効果を考慮するなど、GB 51249-2017 の条件を満たしていれば、防火スプレーを使用しなくても耐火要件を満たすことができます。ただし、オープンリブプロファイルまたは薄いスラブのデッキでは、追加の防火が必要になる場合があります。消防設備士の診断をお勧めします。

3. デッキ材はどのように鉄骨梁に接続されていますか?

デッキは、デッキ貫通スタッド溶接を使用して鋼製梁に接続されます。せん断スタッドはデッキを通して梁フランジに溶接され、複合接続が形成されます。スタッドの直径、間隔、埋め込みは、プロジェクトの設計と関連規格に従う必要があります。

4. 特定のスパンと荷重に対してどの厚さを選択すればよいですか?

必要な厚さは、プロファイルの種類、スパン、コンクリートの厚さ、設計荷重によって異なります。一般的なオフィスまたは住宅の床の厚さは 0.8 ～ 1.2 mm が一般的ですが、スパンが長い場合や荷重が重い場合は 1.2 ～ 1.5 mm が必要になる場合があります。適切な厚さを決定するには、構造計算を実行する必要があります。

5. 複合床デッキは腐食環境でも使用できますか?

標準の亜鉛メッキコーティングは、ほとんどの屋内用途に優れた耐食性を提供します。屋外または腐食性の高い環境では、より厚い亜鉛メッキまたは追加の保護手段が指定される場合があります。耐久性の要件については、プロジェクトの仕様を参照してください。
