鉄筋トラス床デッキ

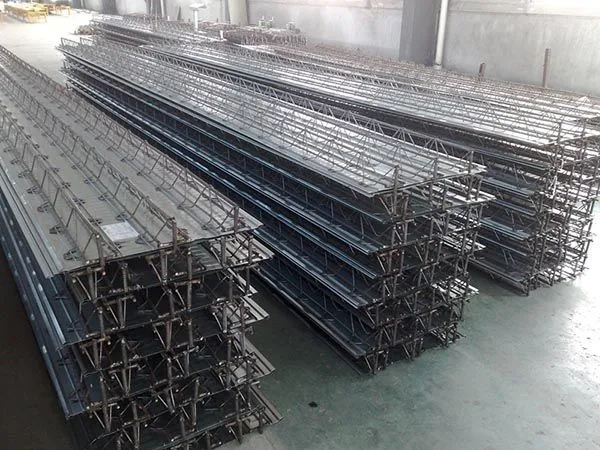

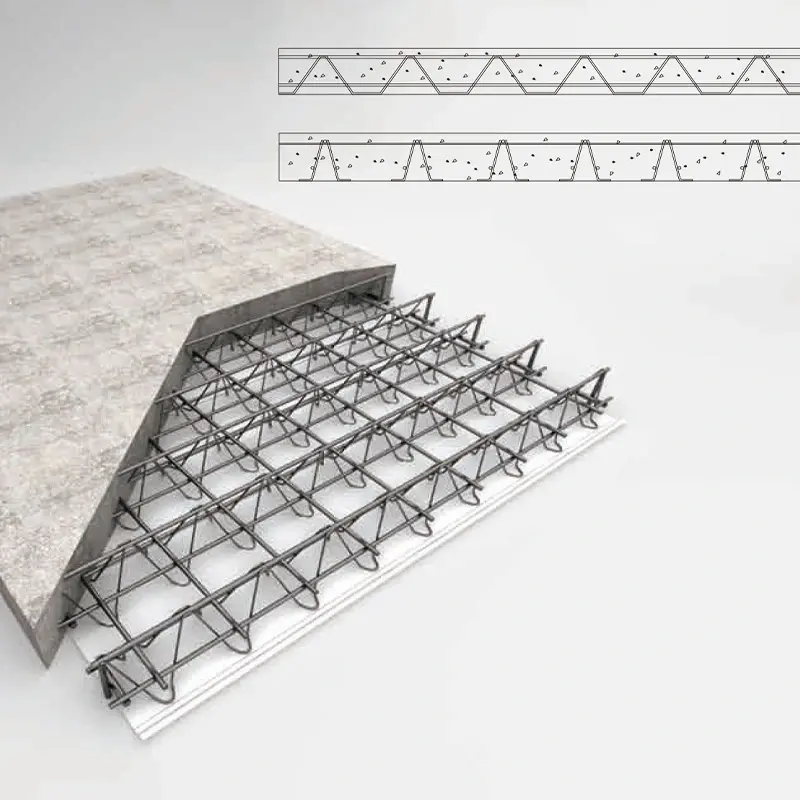

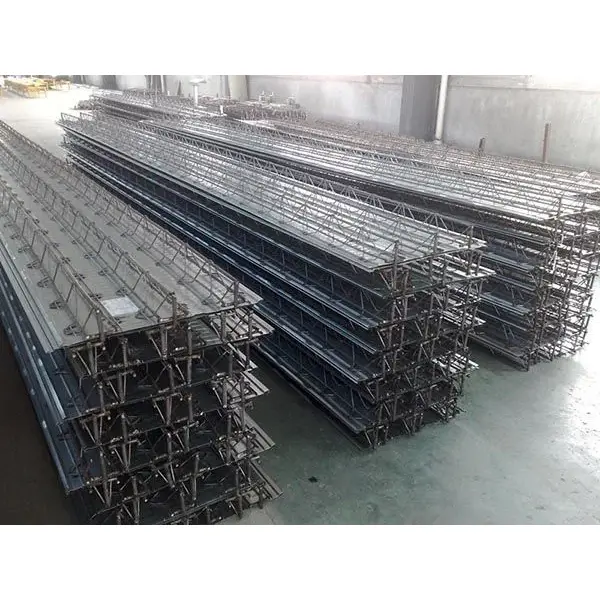

鉄筋トラス床デッキは、自動生産ラインで鋼鉄筋トラスと底板を組み合わせて形成される複合耐力パネルです。トラス自体は上弦材、下弦材、ウェブバーを抵抗スポット溶接で接合し、安定した三角形構造を形成しています。次に、このトラスを底板、通常は厚さ 0.5 mm の亜鉛メッキ鋼板または繊維セメント板に溶接します。

千房建材この製品は、鋼構造床材製品群の一部として供給されています。デッキは建設中に恒久的な型枠として機能し、その後コンクリート スラブの構造性能に貢献します。

構造組成と材質

上部および下部のコード バーは通常、HRB400 または CRB550 鋼で作られ、ウェブ バーは通常、HPB300、HRB400、または CPB550 鋼を使用します。垂直および水平サポートバーは一般的に HPB300 または HRB400 です。

底型枠に亜鉛メッキ鋼板を使用する場合、板厚は0.5mm、降伏強度は250N/mm2以上、両面亜鉛メッキ付着量は120g/m2以上となります。ボトムシートの幅はタイプA(600mm)とタイプB(576mm)の2種類があります。

鋼トラスの高さは 50 mm ～ 340 mm の範囲で、スラブの厚さは 80 mm ～ 370 mm に対応します。上弦と下弦の直径は 6 ～ 12 mm、ウェブバーの直径は 4 ～ 8 mm です。 TD1 ～ TD7 や HB1 ～ HB8 などのいくつかの製品シリーズが存在し、TD3-90 が一般的に使用されているモデルです。

底型枠による製品分類

製品は底型枠の種類に基づいて分類されます。従来型は亜鉛メッキ鋼板を使用し、常設型（取り外し不可）は細骨材コンクリートまたは繊維セメント板を使用します。国家標準アトラス 23CG56-1 および 23CG56-2 によると、恒久的な底型枠製品は現場で型枠を取り外す必要がなく、滑らかな下面仕上げを提供し、湿気の多い環境または清潔な環境や吊り天井のない建物に適しています。

実際のプロジェクトでのパフォーマンス

1. 超高層用途：トラスデッキ140,800㎡

現在建設中の超高層プロジェクトは延床面積21万8,000平方メートル。タワー A は 39 階建て (176.1 m)、タワー B は 51 階建て (212.4 m) に達します。このプロジェクトでは、140,800 平方メートルのトラスデッキ システムと 16,100 平方メートルのエッジ型枠が使用されました。スラブ厚さは 110 mm から 150 mm の範囲で、トラスは高周波抵抗スポット溶接を使用して製作されました。

従来の現場打ちスラブと比較して、この工法では型枠の設置、型枠の取り外し、手作業での鉄筋の結び付けが不要になりました。建設品質は全体を通して安定しており、信頼性が保たれていました。

2. ロングスパン・大型カンチレバーの検証

中関村 AI 科学技術パーク展示センターは、北京の「ゼロカーボン ビルディング」パイロット プロジェクトです。鉄骨造4階建てで震度8を想定しており、最大スパン3.5m、最大片持ち長8.25mを誇ります。

床デッキ材はTD3-90型を使用し、トラス高さ90mm、スラブ総厚さ120mmとした。建設中の最大無支持スパンは 3.0 m でした。 8.25 m の片持ちゾーンでは、径間中間に仮設二重垂直柱を設置し、1.5 パーセントの上向きキャンバーを誘発し、構造上の安全性を確保しました。

3. 耐火性および耐食性の検証

鉄筋はコンクリートで完全に覆われており、従来の現場打ちスラブと同様の耐火性を備えています。試験の結果、厚さ 100 mm のスラブ (高さ 70 mm の鋼トラスに相当) が 1.68 時間の耐火定格を達成することが示されています。亜鉛メッキ鋼板には追加の防火措置は必要ありません。

異形鋼デッキを使用した複合スラブと比較して、鋼トラス床デッキは優れた耐食性を備えています。亜鉛メッキ鋼板は使用段階では構造耐力に寄与しないため、錆が構造の完全性を損なうことはありません。

4. 建設効率とコストのデータ

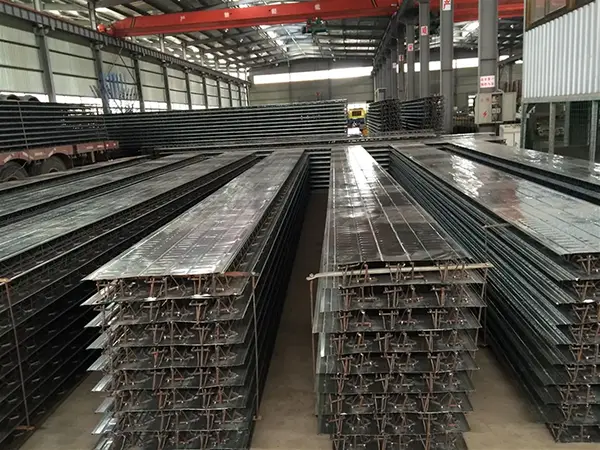

工場での生産により、均一な鉄筋間隔と一貫したコンクリートのかぶり厚さが確保されます。現場での鉄筋結束作業が60～70％削減されます。天津市の西青侯泰プロット G 地下プロジェクトでは、この技術を使用することで工期が約 10 日間短縮され、総コストが 197 万 2,000 人民元削減されました。平方メートルあたりの総合コストは、従来の複合スラブより 20% 以上低くなりました。

技術仕様の概要

以下のパラメータは、業界標準 JG/T 368-2012 および国家標準アトラスに基づいています。カスタマイズも可能です。

このシステムが機能する理由

1. 工場でのプレハブ加工により一貫性が保証されます。トラスは自動抵抗スポット溶接によって形成され、鉄筋の間隔が均一に保たれ、寸法が正確に保たれます。これにより、現場での鉄筋の結束作業が 60% ～ 70% 削減され、より安定した建設品質が実現します。

2. 現場打ちスラブと同等の双方向剛性。このシステムは 2 方向スラブとして設計でき、2 方向補強を備えた現場打ち鉄筋コンクリート スラブと同様の剛性を提供します。耐震性能は一般に、異形鋼複合スラブよりも優れています。

3. 余分なコーティングなしの耐火性と耐腐食性。鉄筋はコンクリートで完全に覆われているため、100 mm のスラブは耐火処理なしで 1.68 時間の耐火定格を達成します。亜鉛メッキ鋼板は型枠としてのみ機能するため、腐食は構造の安全性に影響を与えません。

4. 滑らかな軒天井と減少したスラブ厚さ。下面はフラットです。標準の異形鋼デッキと比較して、同じ天井高さを維持しながらスラブの総厚を 30 ～ 50 mm 薄くすることができ、床から床までの高さを低くすることができます。

5. コストとスケジュールの利点。型枠をなくし支保工を最小限に抑え、多層同時施工が可能となります。底部シートは、わずか 0.5 mm のスチール厚さで 96% の表面積利用率を達成し、材料の消費量を削減します。

設計と設置に関する考慮事項

双方向スラブ設計の場合:鉄筋トラスデッキは、横方向に追加の補強を追加することにより、二方向スラブとして設計できます。パネル レイアウトとサポート条件が設計の前提条件と一致していることを構造エンジニアに確認してください。

恒久的な底型枠用途の場合:吊り天井なしで滑らかな下面が必要な場合は、細骨材コンクリートまたはファイバーセメントボードを選択してください。環境が選択した底部型枠の材料に適していることを確認します。

長いカンチレバーの場合:中関村プロジェクトで実証されたように、上向きキャンバーを誘導するために二重支柱が使用されているように、一時的なサポートが必要になる場合があります。実際のカンチレバーの長さと建設荷重に基づいて、たわみとキャンバーの要件を計算します。

インストール中:すべてのノードとサポートで溶接の品質を確保します。指定された溶接間隔と電極圧力に従ってください。亜鉛メッキシートの場合は、コーティングを損傷する可能性がある過度の熱を避けてください。現場で長期間保管する場合は、パネルを湿気から保護してください。

代表的な用途

1.高層・超高層鉄骨構造物の床屋根システム。

2.ロングスパン・大型カンチレバー床構造。

3.産業プラントや物流倉庫のプラットフォームやフロアを操作します。

4.耐湿性、耐腐食性、またはクリーンルーム環境が必要な建物。恒久的な底部型枠が推奨されます。

よくある質問

1. 鉄筋トラスデッキと異形鋼板複合スラブとの違いは何ですか?

異形鋼板複合スラブは、型枠と引張補強の両方として鋼床版に依存します。鉄筋トラスデッキは構造補強のために別の鋼製トラスを使用するため、底部シートは型枠としてのみ機能します。これは、底部シートをより薄くすることができ（0.5 mm）、腐食が構造能力に影響を与えないことを意味します。スラブの下側も平らになっています。

2. 恒久的な底型枠システムの利点は何ですか?

恒久的な底型枠（細骨材コンクリートまたは繊維セメントボード）により、コンクリート硬化後に型枠を剥がす必要がありません。滑らかできれいな下面を提供し、吊り天井なしで露出したままにすることができます。これは、湿気の多い用途、清潔な用途、または建築用途で特に役立ちます。

3. 鉄筋トラスデッキは二方向スラブに使用できますか?

はい。横方向の補強を追加し、それに応じてパネルサポートを設計することにより、システムは現場打ちスラブと同様の双方向スラブ挙動を実現できます。設計では、パネルの寸法とトラスの方向を考慮する必要があります。

4. 建設中に必要な一時的なサポートは何ですか?

サポート要件は、トラスの高さ、スラブの厚さ、スパンによって異なります。一般的なスパンが最大約 3 m の場合、一時的なサポートは必要ありません。より長いスパンまたはカンチレバーの場合は、一時的なポストまたは支柱が使用されます。メーカーのスパン表と構造エンジニアの計算により、正確な配置を決定する必要があります。

5. 鉄筋トラス床デッキを規定する基準はどれですか?

主な業界標準は JG/T 368-2012「スチールトラス床デッキ」です。設計参照には、国家標準アトラス 22G522-1 および 23CG56-1/2 が含まれます。材料および溶接のテストは、これらの文書の要件に従います。
