ロックウールサンドイッチパネル

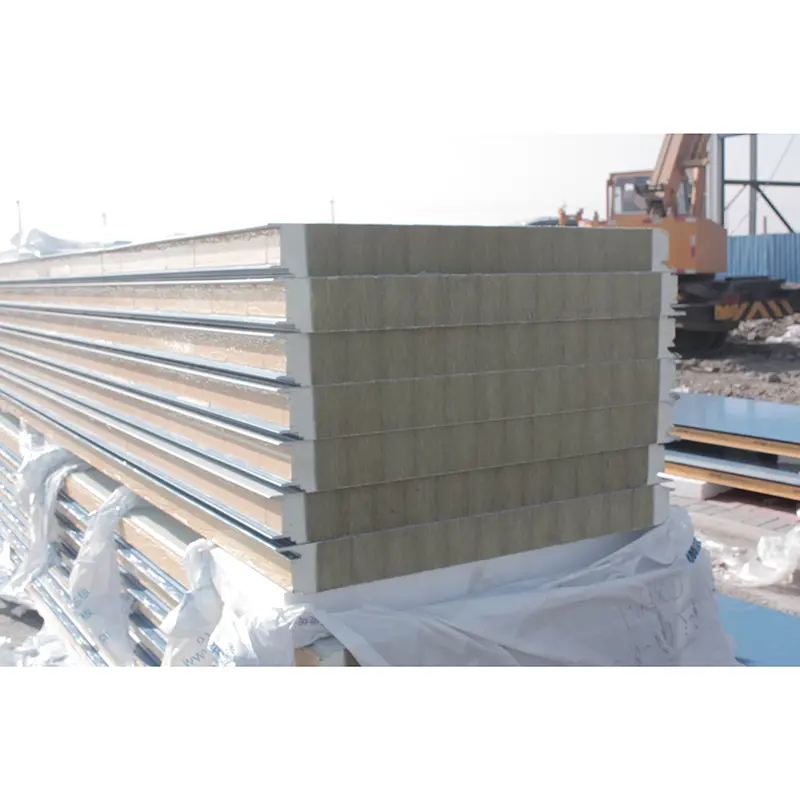

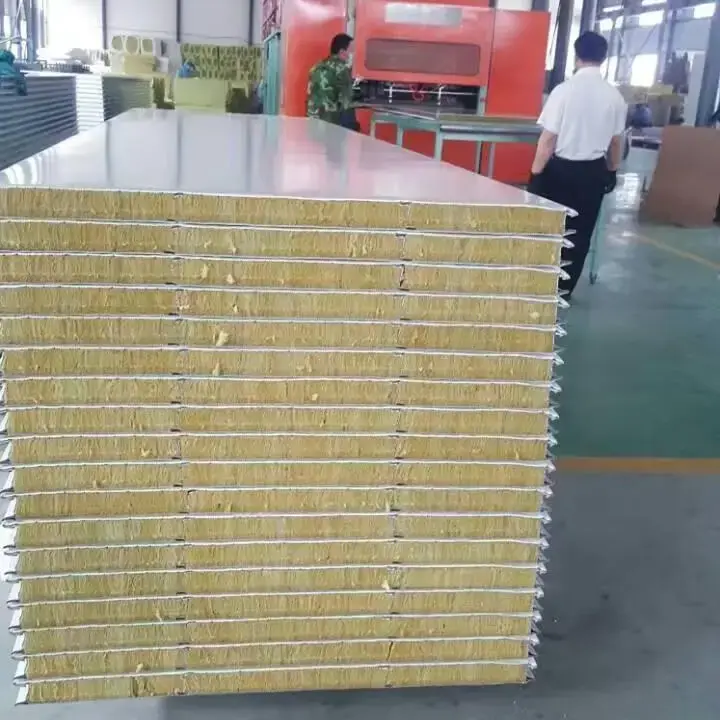

ロックウールサンドイッチパネルは、金属表面とロックウールコアで構成される複合パネルです。コアは玄武岩やドロマイトなどの天然鉱石を高温で溶かし、4本ロールの遠心分離プロセスで繊維化し、バインダーと撥水剤で処理してからストリップに硬化させて製造されます。ラミネートの前に、コアストリップは切断され、繊維の方向がパネル表面に対して垂直になるように 90 度回転されます。これにより、圧縮強度と曲げ剛性が向上します。

表面材には、厚さ 0.4 mm ～ 0.8 mm のカラー塗装鋼、亜鉛メッキ鋼、または Al-Zn 合金塗装鋼が含まれます。使用可能な表面コーティングは、ポリエステル (PE)、シリコン変性ポリエステル (SMP)、高耐久ポリエステル (HDP)、または PVDF フルオロカーボンです。ロックウールのコア密度は 100 kg/m3 から 150 kg/m3 の範囲で、標準オプションは 120 kg/m3 です。コアは高強度接着剤で金属表面に接着され、一体化されたパネルを形成します。

パネルの厚さはプロジェクトの要件に応じて 50 mm から 150 mm までカスタマイズできます。有効幅は通常 900 mm または 1000 mm で、波形プロファイルには 1000 mm が使用されます。輸送条件に応じて、パネルの長さは最大 15,000 mm に達することがあります。

技術仕様

パフォーマンスデータと検証

1. 防火性能：A種不燃

ロックウールコアは、GB 8624 クラス A (A1) の不燃基準を満たす無機繊維材料です。耐火性試験では、厚さ 50 mm のロックウールサンドイッチパネルの耐火持続時間は少なくとも 60 分、100 mm のパネルでは少なくとも 120 分、150 mm のパネルでは少なくとも 180 分であることが確認されています。コアは 1000°C を超える温度に耐えることができます。火にさらされても燃えたり、溶けたり、溶けた液滴を生成したりせず、有毒なガスを放出しません。この性能は、クリーン ルームの設計基準で指定されているものを含む、建物の外壁材料に対する必須の防火要件を満たしています。淮南鉱業グループによる公共調達プロジェクトでは、産業用途における防火安全性に対する重要な需要を反映して、ロックウールサンドイッチパネルにクラス A の耐火等級が明示的に要求されました。

2. 断熱性能

ロックウールコアの熱伝導率は、周囲温度で 0.040 W/(m・K) ～ 0.048 W/(m・K) の範囲で、値は 0.043 W/(m・K) を超えません。厚さ 100 mm のロックウールサンドイッチパネルの熱伝達率は 0.404 W/(m²・K) 以下で、建物のエネルギー消費量を 75% 削減するという国家基準を直接満たしています。ロックウールコアは、BASF湛江フェアブントサイトプロジェクトの壁および屋根システムに使用され、屋内と屋外の空間間の熱伝達を効果的に削減し、工場およびオフィスエリアのエネルギー消費を削減しました。

3. 接着性と機械的性質

金属フェーシングとロックウールコアの間の接着強度は 0.06 MPa を超える必要があります。剥離試験では、金属表面に残るコア材料が均一に分布し、接着表面積の少なくとも 85% をカバーする必要があります。スパン中央のたわみが L₀/250 に達する場合、曲げ耐荷重は 0.5 kN/m² 以上でなければなりません。厚さ 100 mm の耐​​火性ロックウールサンドイッチパネル 1 枚の場合、測定された曲げ耐荷重は 2.68 kN/m² に達し、最小要件を大幅に上回りました。 120 kg/m3 のコア密度とパネル表面に対して垂直な繊維配向により、長期使用時の構造剛性と曲げ性能が実現します。

4.吸音・遮音

ロックウールコアの多孔質繊維構造により、測定可能な吸音性が得られます。厚さ 50 mm のパネルは 29 dB の加重遮音値を達成し、屋根への雨やひょうの衝撃によって引き起こされる室内騒音を効果的に低減します。 ISO 354 テストによると、吸音性能は DELTA LA = 15.7 dB(A) に達します。

5. エンジニアリングアプリケーションの検証

ロックウールサンドイッチパネルは、複数の実世界プロジェクトで検証されています。 BASFグループの世界第3位の総合生産拠点であるBASF湛江フェアブント工場では、壁と屋根にロックウールサンドイッチパネルシステムを広範囲に使用しました。この製品は、高湿度、高塩分の海岸条件や台風にさらされた環境下でも耐候性と構造安定性を実証しました。
上海の大規模テーマパーク、北京の高層ビル、広州と洛陽の工業プラントなどの他のプロジェクトでも、断熱性、防音性、防火性を向上させるためにこの材料が使用されています。
宜興雲渓商業ビルと京塘倉庫の屋根改修プロジェクトでは、既存の屋根をロックウールサンドイッチパネルに完全に交換し、金属支持システムを追加して構造を強化し、全体の耐荷重能力と耐風圧性を向上させました。

設置および製作に関する注意事項

• 金属面の局所的な変形を避けるために、パネルを扱うときは幅広の柔らかいスリングを使用してください。
• 専用工具を使用してパネルを切断し、吸湿や汚染を防ぐために切断端からコアの破片を速やかに取り除きます。
• 気密性と水密性を確保するために、接合部にシーラントを塗布するか、適合するファスナーを使用してください。
• パネルは乾燥した換気の良い場所に保管し、地面から高くし、長期保管が必要な場合は防水シートで覆ってください。
• 現場開口部はパネルリブから離し、切断後に防水・シール処理を行ってください。

よくある質問

ロックウールサンドイッチパネルとポリウレタンサンドイッチパネルの耐火性能の違いは何ですか?

ロックウールコアは不燃性で、クラス A の耐火等級を達成しています。ポリウレタン コアは通常、B1 または B2 と評価されます。工業プラント、公共の建物、クリーンルームなど、高い防火要件が求められる建物の場合、ロックウールサンドイッチパネルがより信頼性の高いオプションです。

ロックウールサンドイッチパネルの品質を確認するにはどうすればよいですか?

サプライヤーにサードパーティのテストレポートを要求し、熱伝導率、接着強度、剥離面積、耐火性評価、GB/T 23932-2009 要件に照らした燃焼性能などの重要な指標を確認します。現場検査には、表面の平坦性、切断端のコアの均一性、および表面の傷の有無が含まれる必要があります。

ロックウールサンドイッチパネルの予想耐用年数はどれくらいですか?

PVDF または HDP コーティングを施したパネルは、通常の使用およびメンテナンス条件下で 20 年以上持続します。実際の耐用年数は、環境腐食、紫外線暴露、機械的損傷、その他の要因によって異なります。定期的に点検・メンテナンスを行うことで、耐用年数を延長することができます。

特定のプロジェクトに合わせて寸法や色をカスタマイズできますか?

はい。パネルの厚さ、長さ、表面の色、塗装の種類をカスタマイズできます。設計段階で製造公差、最小注文数量、納期などをメーカーに確認することをお勧めします。

品質保証と検査

入荷した原材料は、表面の厚さ、コーティングの接着力、コア密度、繊維配向などをバッチごとに検査されます。工程内検査では、寸法、接合、表面品質が検査されます。完成した製品は出荷前に梱包と積み重ねを検査されます。すべての製品には、GB/T 23932-2009 に準拠した工場検査報告書が付属しています。プロジェクトのリクエストに応じて、サードパーティタイプのテストレポートも入手できます。
