ポリウレタン断熱パネル

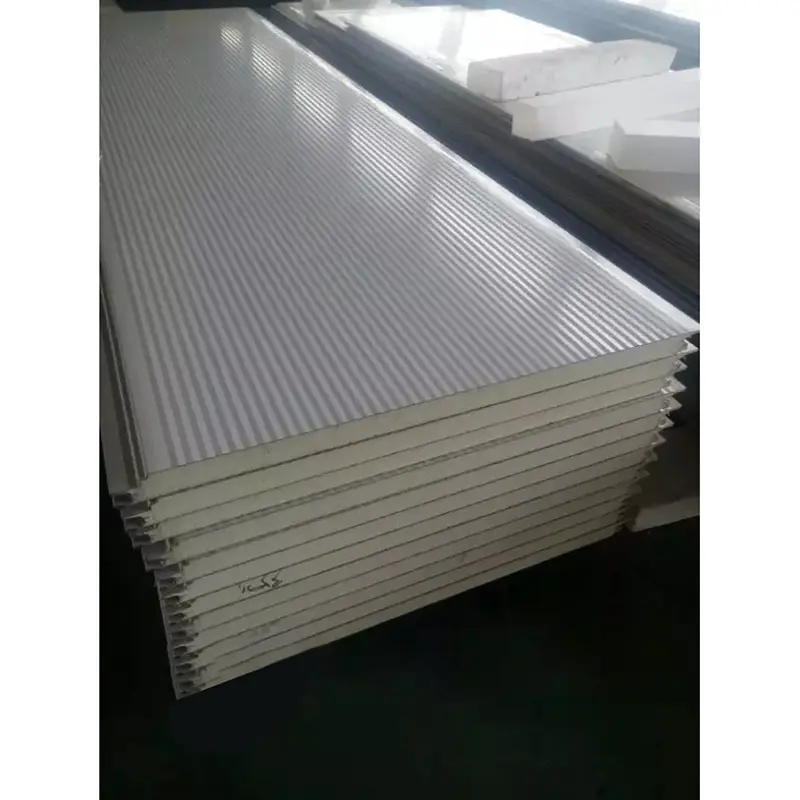

千房建材は、建築外壁製品範囲の一部としてポリウレタン断熱パネルを供給しています。当社の製造能力は、スタンドアロンのポリウレタンフォームボードと、カラーコーティングされたスチール表面を備えた積層ポリウレタンサンドイッチパネルの両方をカバーしています。これらの製品は、外壁断熱材、屋根材、冷蔵倉庫、産業機器用途に使用されています。

ポリウレタンボードは、硬質ポリウレタンフォームコアを備えた断熱パネルで、高官能性ポリエーテルポリオールとポリメチレンポリフェニルポリイソシアネート（MDI）を触媒、発泡剤、界面活性剤によって促進する化学発泡反応によって製造されます。この製品は、独立したポリウレタンフォームボードとして製造することも、カラーコーティングされた鋼板と積層してポリウレタンサンドイッチパネルを形成することもできます。

防火性能に基づいて、ボードは標準難燃剤（クラス B2、酸素指数 ≥26% ～ 30%）と高難燃剤（クラス B1）の 2 つのグレードに分類されます。標準寸法は通常 1200 mm × 600 mm です。関連する標準仕様を満たす寸法公差で、プロジェクトの要件に合わせて厚さをカスタマイズできます。

実性能検証

1. 断熱性能：熱伝導率≦0.024W/(m・K)

ポリウレタンボードは 0.019 ～ 0.024 W/(m・K) の熱伝導率を示し、現在入手可能な最も効率的な断熱材の 1 つです。同一の省エネ要件の下では、ポリウレタンボードの厚さはポリスチレンボードと比較して約50%削減できます。

万華人材センターのニアゼロエネルギー建築プロジェクトによる検証では、ポリウレタンエンベロープシステムを使用した主壁の熱伝達率の測定値が0.17W/(m2・K)であるのに対し、外窓の熱伝達率は0.95W/(m2・K)であることが示されました。リクエストに応じて、プロジェクトの文書とモニタリングデータを入手できます。

2. 機械的特性: 圧縮強度と引張強度

ポリウレタンボードは、圧縮強度が 150 kPa 以上 (10% 変形時)、ボード表面に垂直な引張強度が 0.10 MPa 以上です。実際の用途では、圧縮強度は 0.2 MPa を超えることがあります。

江蘇化学工業研究所が製造した硬質ポリウレタン断熱パネルの参考データは、引張強度が少なくとも 0.517 MPa、圧縮強度が少なくとも 0.440 MPa であることを示しています。これらの値は、外壁断熱システムに対する材料の耐荷重能力を示しています。

3. 耐水性および耐湿性: 吸水率 ≤ 3%

ポリウレタンフォームは独立気泡率90％以上、吸水率3％（体積比）以下で、多くの有機系断熱材と比較して耐湿性に優れています。疎水性により基板接合部の気密性が高く、高湿度の環境や冷蔵倉庫などの防水性が要求される施設に適しています。

4. 耐火性能: クラス B1 評価を達成可能

ポリウレタンボードはクラス B1 (難燃性) またはクラス B2 (可燃性) の燃焼性能評価を達成でき、高難燃性製品の酸素指数は少なくとも 30% です。高難燃性配合により、火にさらされたときに保護炭層を形成し、溶けた滴や炎の広がりを防ぎます。

燃焼性能評価はボードの厚さと配合によって異なります。厳格な防火要件が定められた建築区域の場合は、クラス B1 製品を選択し、適切な耐火構造対策と組み合わせて使用​​する必要があります。ご要望に応じて、火災試験レポートも入手可能です。

5. 寸法安定性: 70°Cで≤1.0%

70°C で 48 時間後のポリウレタン パネルの寸法変化率は、1.0% 以下 (標準) から 1.5% (特定の仕様で要求される) の範囲です。高温成形技術により、長期間使用しても製品が収縮したり変形したりせず、安定した断熱性能が維持されます。

6. ニア・ゼロ・エネルギー・ビルの検証

万華人材センター プロジェクトでは、包括的なポリウレタン建築エンベロープ システムを利用しています。面積約 90,000 平方メートルのこのほぼゼロ エネルギー ビルは、2024 年の超低エネルギー ビルの実証プロジェクト受入検査に合格しました。

主な測定結果は次のとおりです。主壁の熱伝達係数は 0.17 W/(m²・K) で、ニア・ゼロ・エネルギー建築物の技術基準の要件を上回っています。外窓の熱伝達率は 0.95 W/(m²・K) で、山東省の省エネ基準の制限値より 35% 以上低い。建物の総エネルギー消費量は 60 kWh/(m²・a) に削減され、従来の建物と比較して 60% 削減されました。これらの結果は、年間 10,000 トン以上の炭素排出削減に相当します。

主な仕様の概要

以下にリストされているすべてのパラメータは、関連する国家規格に基づいています。特定のプロジェクト要件を満たすためにカスタマイズが可能です。

技術的特徴

1. 断熱性能。熱伝導率は0.019～0.024W/(m・K)の範囲です。同じ省エネ要件のもとで、パネルの厚さをポリスチレンボードと比較して約50％薄くすることができます。

2. 耐湿性。独立気泡率90％以上、吸水率3％以下。これにより、特に湿気の多い環境において、長期にわたり安定した熱性能を維持することができます。

3. 機械的強度。圧縮強度は150kPa以上、表面垂直方向の引張強度は0.10MPa以上であり、各種断熱システムの強度要件を満たしています。

4. 寸法安定性。70℃48時間後の寸法変化率は1.0％以下で、長期使用でも収縮や変形のリスクが軽減されます。

5. 火災パフォーマンスのオプション。B1 および B2 の耐火等級でご利用いただけます。高難燃性バージョンは、火にさらされたときに滴下することなく保護炭化層を形成します。

選択に関する考慮事項

外壁断熱材の場合：圧縮強度が 150 kPa 以上、引張強度が 0.10 MPa 以上のボードを選択してください。地域の建築基準法で要求される防火等級を確認し、より厳しい防火安全性が義務付けられている場合は B1 製品を選択してください。

冷蔵保管および低温用途の場合:湿気の侵入を防ぎ、高湿度条件下でも熱性能を維持するには、吸水性が低く、独立気泡含有量が高いボードを優先します。

屋根システムの場合:予想される温度変動下での基板の圧縮強度と寸法安定性を考慮してください。さらなる剛性が必要な場合は、金属面サンドイッチ パネルが適している場合があります。

ほぼゼロエネルギーの建物エンベロープの場合:万華人材センターなどのプロジェクトのパフォーマンス データを参照してください。技術チームと連携して、システムレベルの熱計算と結露のリスク分析を行います。

該当するシナリオ

1.薄漆喰システムや断熱・装飾一体型システムなどの外壁断熱システム。

2.従来型および逆屋根システムを含む建物の屋根断熱。

3.冷蔵施設、コールドチェーン倉庫、冷凍車両などの低温断熱プロジェクト。

4.産業用配管や機器、セントラル空調ダクトの断熱。

5.ほぼゼロエネルギーおよび超低エネルギーの建物向けのエンベロープ断熱システム。

よくある質問

1. PUR と PIR ポリウレタン ボードの違いは何ですか?

PUR (ポリウレタン) ボードと PIR (ポリイソシアヌレート) ボードは、化学構造と耐火性能が異なります。 PIR ボードは通常、標準の PUR ボードと比較して、高温での耐火性と寸法安定性が向上しています。どちらを選択するかは、プロジェクトの防火要件と動作温度条件によって異なります。

2. ポリウレタンの熱性能は他の断熱材とどのように比較されますか?

ポリウレタンの熱伝導率は 0.019 ～ 0.024 W/(m・K) で、多くの一般的な断熱材よりも低くなります。これは、同じレベルの熱抵抗の場合、より高い熱伝導率の材料と比較して、より薄いポリウレタン ボードを使用できることを意味します。

3. 高層住宅プロジェクトではどの耐火等級を選択すべきですか?

耐火要件は、地域の建築基準および特定の壁アセンブリによって異なります。厳しい防火要件があるプロジェクトの場合は、通常、クラス B1 製品が推奨されます。最終的な選択の前に、必ず設計エンジニアに確認し、適用される規制を参照してください。

4. ポリウレタン ボードは、水と直接接触したり、地面の下で使用したりできますか?

ポリウレタンボードは吸水性が低く（体積で 3% 以下）、独立気泡含有量が高いため、優れた耐湿性を備えています。ただし、地面の下や継続的に濡れた用途の場合は、通常、追加の防水対策が必要です。プロジェクトの防水仕様を参照してください。

5. 見積もりを受け取るにはどのような情報を提供する必要がありますか?

ボードのタイプ (独立型フォームボードまたは金属面サンドイッチパネル)、必要な厚さ、密度、耐火性、寸法、数量、およびプロジェクトの場所を指定してください。特定の熱性能目標がある場合は、適切な製品構成を推奨できるよう、それも含めてください。
