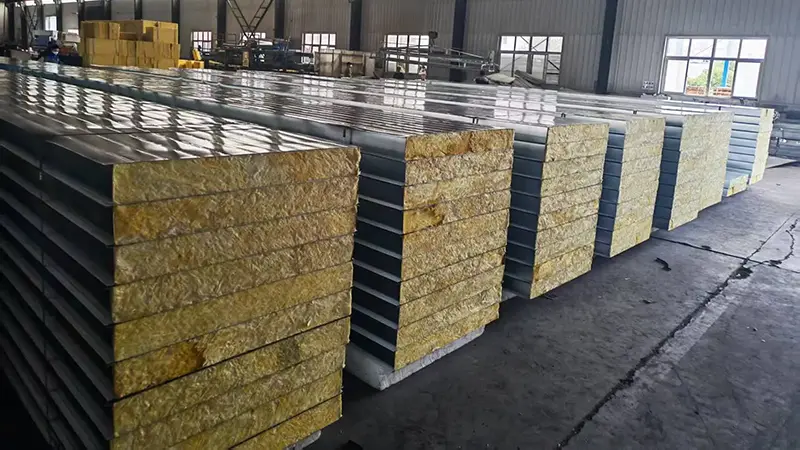

屋根ロックウールサンドイッチパネル

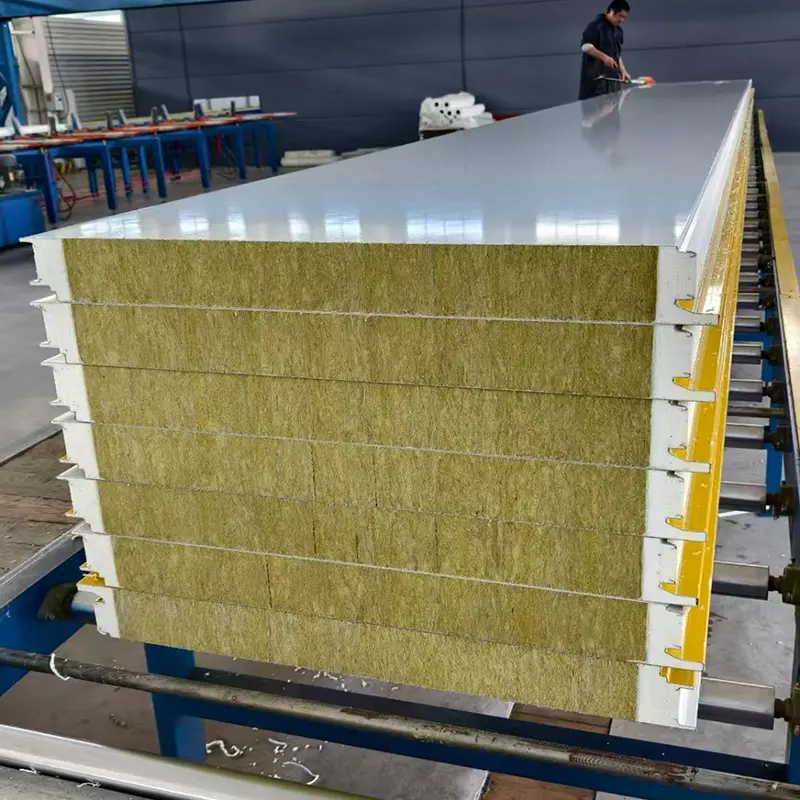

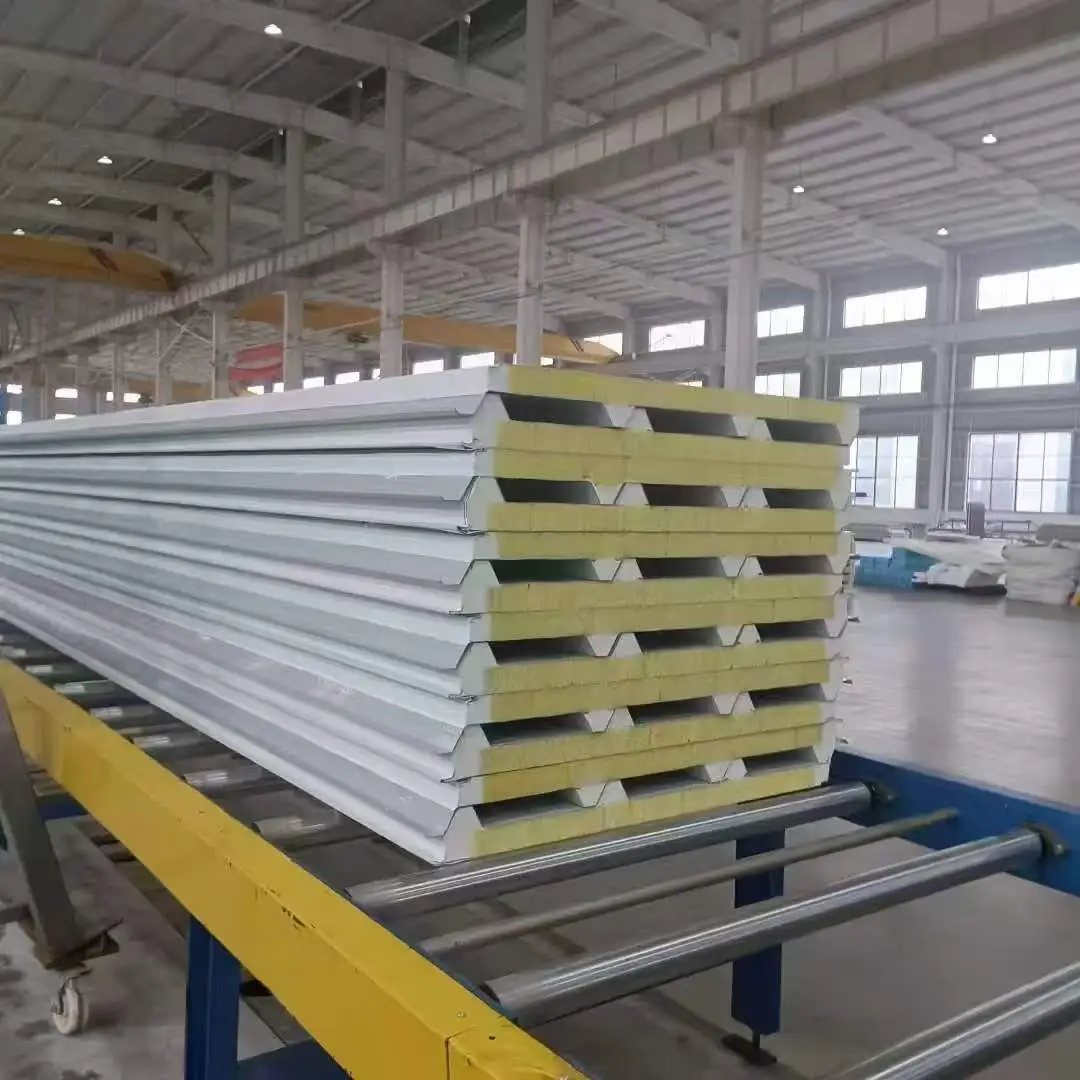

屋根用ロックウールサンドイッチパネルは、金属面複合パネルとも呼ばれ、軽量のコア材に接着された2枚の薄い金属面シートで構成されています。外装シートの厚さは通常 0.4 mm ～ 0.8 mm で、亜鉛メッキ鋼、カラー塗装鋼、Al-Zn 塗装鋼、またはアルミニウム合金を使用できます。コア材料は、防火性、断熱性、予算要件に基づいて選択されます。一般的なコアのオプションは、ロックウール、硬質ポリウレタン (PU)、およびポリスチレン (EPS) です。フェーシングとコアは接着剤で接着されており、ストレススキン構造を形成しています。金属フェーシングは引張力と圧縮力を伝達し、コアがせん断応力を伝達してフェーシングを分離した状態に保つため、パネル重量に対して高い曲げ剛性が得られます。

コア材料の概要

• ロックウールコア:無機繊維素材。密度 ≥100 kg/m3。熱伝導率≤0.045 W/(m・K)。防火性能クラスA不燃。
• 硬質ポリウレタン (PU) コア:密度 ≥30 kg/m3。熱伝導率≤0.027 W/(m・K)。 3つの中で最も断熱性能が優れています。クラスB1までの耐火性能。
• ポリスチレン (EPS) コア:密度 ≥18 kg/m3。熱伝導率≤0.041 W/(m・K)。経済的なオプション。防火性能クラスB2。

寸法仕様

屋根用ロックウールサンドイッチパネルの厚さは通常 50 mm ～ 200 mm、有効幅は 900 mm ～ 1000 mm です。 PU サンドイッチ パネルの厚さは 30 mm ～ 100 mm、有効幅は 1000 mm です。 EPS サンドイッチ パネルは、厚さ 50 mm ～ 250 mm、有効幅 1150 mm または 1200 mm でご利用いただけます。パネルの長さは通常最大 12,000 mm で、プロジェクトの要件に応じてカスタムの長さを製造できます。

性能比較

構造的な動作と検証

1. ストレススキンの原理

パネルは I ビームのように動作します。金属面はフランジとして機能し、引張応力と圧縮応力がかかります。コアはウェブとして機能し、せん断力を伝達します。コアの厚みを増やすと、コア密度が低いため、重量を大幅に増やすことなく曲げ剛性が向上します。 3 つのコア タイプはすべて、指定されたたわみ制限の下で 0.5 kN/m の最小曲げ荷重容量を満たす必要があります。ロックウールおよび EPS パネルは L₀/250 でテストされ、PU パネルは L₀/200 でテストされます。

2. 接着・剥離性能

接着強度の要件はコアの種類によって異なります。 EPS パネルには 0.1 MPa 以上、PU パネルには少なくとも 0.09 MPa、ロックウール パネルには 0.06 MPa 以上の接着強度が必要です。剥離試験中、表面に残るコア材料は均一に分布し、接着領域の少なくとも 85% をカバーする必要があります。この要件は、フェーシングとコアが単一のユニットとして機能し続けることを確認するのに役立ちます。

3. コアの種類別の耐火性能

火災の挙動は主にコアによって決まります。ロックウールコアは不燃性で、厚さが 80 mm 以上の場合、少なくとも 60 分の耐火性能を備えています。 PU コアはクラス B1 の難燃性評価に達します。 EPS コアはクラス B2 と評価され、防火要件が低い地域に限定されます。プロジェクトの消防法は炉心の選択をガイドする必要があります。

4. コアの種類別の断熱性

PU コアの熱伝導率は 0.027 W/(m・K) 以下で最も低く、次に EPS が 0.041 W/(m・K)、ロックウールが 0.045 W/(m・K) です。選択では、断熱目標、耐火性、予算のバランスを取る必要があります。特定の断熱要件に対して、PU パネルは EPS またはロックウール パネルよりも薄くできます。

プロジェクト選択ガイド

ロックウールコアを選択する場合

ロックウールコアパネルは、火災の危険性が高い工業プラント、公共の建物、クリーンルーム、消防法でクラスA材料が義務付けられているエリアなど、不燃性の外皮材料を必要とする建物に適しています。また、吸音性にも優れているため、騒がしい環境でも役立ちます。

ポリウレタンコアを選択する場合

PU core panels are appropriate for projects where maximum thermal insulation is needed within limited thickness, such as cold storage, temperature-controlled warehouses, and energy-efficient buildings. B1 耐火等級により、多くの用途に使用できますが、地域の消防法規制を確認する必要があります。

ポリスチレンコアを選択する場合

EPS コア パネルは、仮設構造物、農業用建物、一部の倉庫など、防火要件が低い建物にとって経済的なオプションです。低コストで優れた断熱性を提供しますが、B2 定格により占有エリアまたは高リスクエリアでの使用が制限されます。

設置および取り扱い上の注意

• 荷降ろしや配置中に金属面が損傷するのを防ぐために、パッド付きのリフティングスリングを使用してください。
• Cut panels with appropriate tools and remove debris from edges to ensure clean joints.
• パネルの接合部を互換性のあるシーラントまたはガスケットでシールし、耐候性と熱伝導性を維持します。
• パネルは雨や直射日光から保護された水平な支柱上に保管し、設置前にパッケージを乾燥した状態に保ちます。
• 保管および設置中は、EPS パネルを裸火や高温源から遠ざけてください。

よくある質問

どの芯材が最も優れた防火性を提供しますか?

ロックウールは 3 つの中で唯一不燃性の​​オプションであり、最も高い耐火性を備えています。 PUはB1を達成できますが、EPSはB2です。厳格な消防法が適用される建物の場合、通常、ロックウールが必要です。

1つのパネルタイプで壁と屋根の両方に使用できますか?

はい、サンドイッチ パネルは壁と屋根の両方に使用できますが、屋根パネルには、より強力なプロファイル、より優れた排水設計、より高い風上昇抵抗などの追加機能が必要になる場合があります。選択したパネルが屋根荷重要件を満たしていることをメーカーに確認してください。

耐火性が大きな問題ではない場合、PU と EPS のどちらを選択すればよいですか?

PU は単位厚さあたりの断熱性が高く、接着強度が高くなりますが、コストが高くなります。 EPSは軽量で安価です。より厚い EPS パネルで断熱目標を達成できる場合は、より経済的な選択となる可能性があります。熱計算が決定の指針となります。

サンドイッチパネルにはどのような規格が適用されますか?

関連する規格には、金属面ポリウレタンサンドイッチパネル用の JC/T 868、金属面ロックウールサンドイッチパネル用の JC/T 869、および金属面ポリスチレンサンドイッチパネル用の JC/T 689 が含まれます。プロジェクトの仕様と承認基準は、これらの文書を参照する必要があります。
