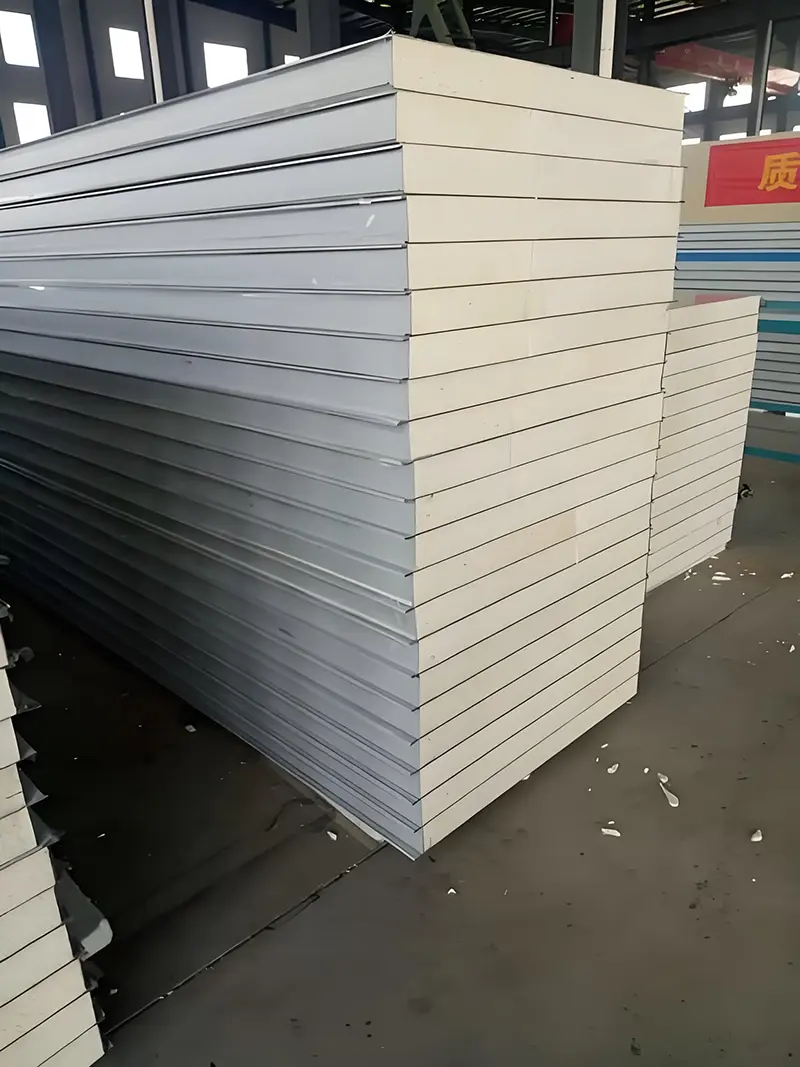

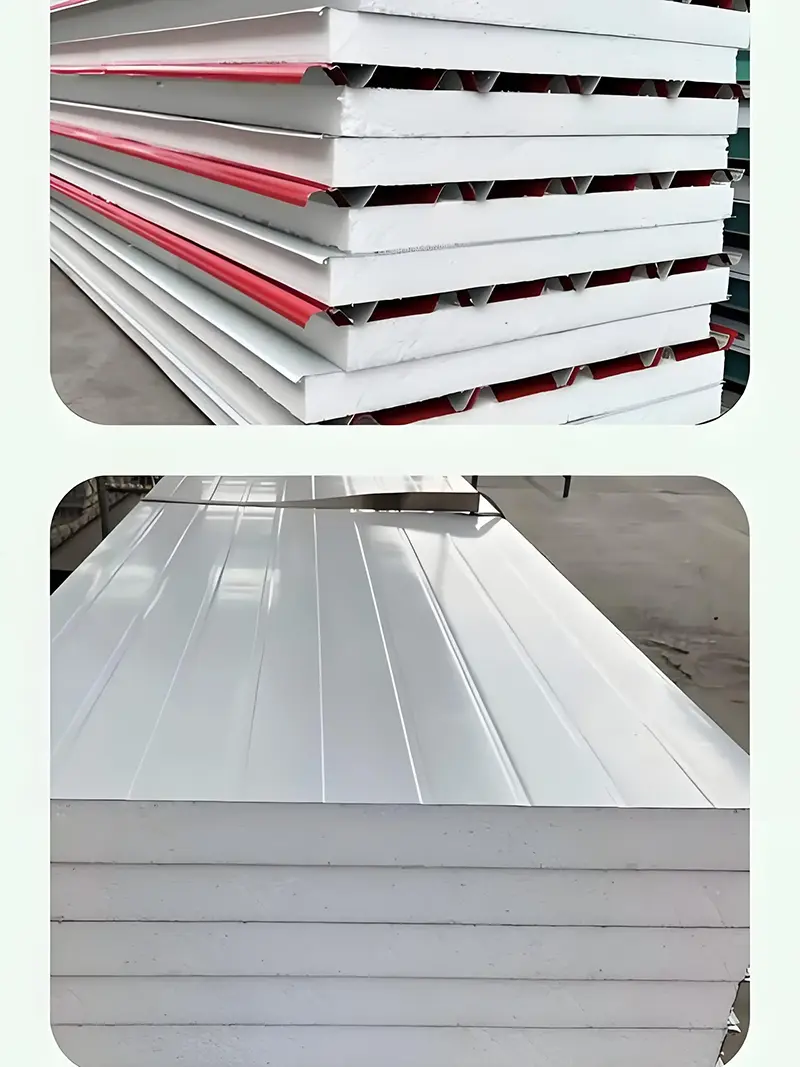

ポリスチレン複合パネル

種類、性能、エンジニアリング用途

ポリスチレン複合パネルは、ポリスチレンフォームコアとさまざまな表面材を組み合わせて一体型パネルを形成する建築断熱製品のカテゴリーです。パネルは断熱、構造支持、装飾機能を提供します。表面材に基づいて、主な種類は、無機複合ポリスチレンボード、強化セメントポリスチレン複合板、強化石膏ポリスチレン複合板、紙面石膏ポリスチレン複合板です。

1. 無機複合ポリスチレン板

このボードは、硫酸カルシウム半水和物などの難燃性無機スラリーを低密度発泡ポリスチレンフォーム基材に接着することによって製造されます。負圧細孔浸透吸着技術により均一な密着を実現します。試験データによると、熱伝導率は0.041 W/(m・K)、発熱量は2.91 MJ/kg、酸素指数は39.7%、燃焼性能評価はクラスA2となっています。燃焼中、ボードは収縮したり溶けたりせず、その形状を維持します。ピーク熱発生率と総熱発生率は、ポリスチレンフォーム基材単独の場合よりも大幅に低くなります。

2. 強化セメントポリスチレン複合板

このボードは、スルホアルミネートセメントとパーライトの混合物をグラスファイバーメッシュで強化し、自己消火性ポリスチレンフォームコア上にキャストすることによって製造されます。共通仕様は長さ2400mm～2700mm、幅595mm、厚さ50mmまたは60mmです。表面密度は 30 kg/m2 を超えません。等価熱抵抗は0.8m2・K/W以上です。強化セメント化粧層の圧縮強度は少なくとも１０ＭＰａである。

3. 強化石膏ポリスチレン複合板

このボードは、ポリスチレンボードに接着された建設用石膏表面層で構成されています。住宅の外壁の内部断熱材として使用されています。共通仕様はセメントタイプと同様、長さ2400mm～2700mm、幅595mm、厚さ50mmまたは60mmです。表面密度は 25 kg/m² を超えません。水分含有量は5％以下です。等価熱抵抗は0.8m2・K/W以上です。曲げ耐荷重はボード重量の1.5倍以上です。

4. 紙面石膏ポリスチレン複合板

このボードは、自己消火性ポリスチレンボードに接着された紙化粧石膏ボードの表面層で構成されています。ポリスチレンコアの密度は 20 kg/m3、熱伝導率は 0.04 W/(m・K) 未満、酸素指数は 30% を超え、厚さは 30 mm ～ 40 mm です。複合板の寸法は幅900mmまたは1200mm、厚さ42mmまたは52mmです。

技術仕様

プロジェクト申請による性能検証

1. 住宅の内部断熱

強化セメントポリスチレン複合板や強化石膏ポリスチレン複合板は、住宅の外壁の内断熱工事に長年使用されてきました。施工手順には、構造壁面の清掃、レイアウト ラインのマーキング、パネルの準備と修理、レベリング パッドの設定、複合パネルの設置、パネルの接合部とコーナーの処理、パネル表面の仕上げが含まれます。設置後 10 日後に、すべての接合部の接合品質を検査する必要があります。その後の作業は、亀裂がないことを確認してから行ってください。

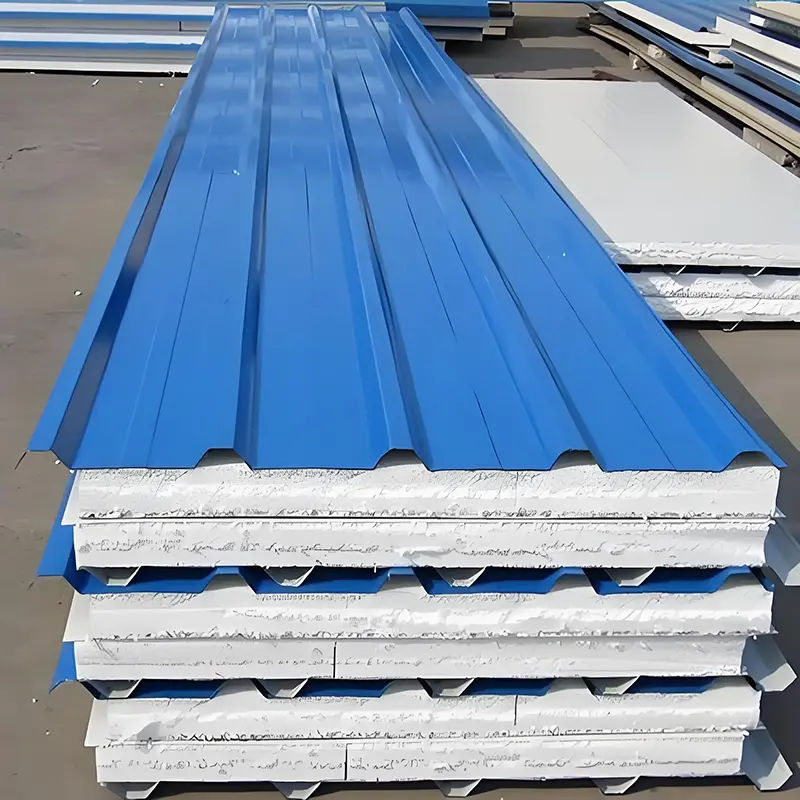

2. 屋根断熱改修

滄州河務局事務所ビルの屋根改修プロジェクトでは、元のカラー鋼板をポリスチレン断熱複合パネルに置き換えました。プロジェクト面積は756平方メートル、総投資額は18万元。 5 つのクレーンシフトと 120 以上の労働シフトを使用する連続的なワークフローが採用されました。プロジェクトは予定通りに完了し、すべての品質評価が必要な基準を満たしました。

3. 現場打ちコンクリート壁による外断熱

19 階から 25 階までの集合住宅では、30 mm の押出ポリスチレン板と 20 mm の軽量コンクリート層からなる厚さ 50 mm の複合パネルを使用した外部断熱システムが使用されました。パネルは亜鉛メッキワイヤーで壁補強材に固定され、コンクリート壁と一体的に鋳造されました。この方法により、絶縁層の層間剥離、剥離、または崩壊のリスクが排除されます。断熱効率60％の省エネを実現しました。

設置および施工上の注意事項

• 設置する前に、壁面が清潔で平らであり、ゆるみがないことを確認してください。
• レベリングパッドまたはシムを使用して、パネル表面の位置を揃え、接合部の幅を制御します。
• パネルの接合部やコーナー部には目地処理材を塗布し、ひび割れの防止と気密性の向上を図ります。
• 無機複合板の場合は、エッジの欠けを避けるために、鉱物ベースの表面処理に適した切削工具を使用してください。
• 設置前にパネルを乾燥した場所に保管し、直射日光や雨から保護してください。

よくある質問

無機複合ポリスチレンボードと強化セメントまたは石膏タイプのどちらを選択すればよいですか?

選択は主に火災安全要件によって決まります。無機複合板はクラスA2の燃焼性能を実現しており、消防法が厳しいプロジェクトに適しています。強化セメントまたは石膏ボードは通常 B1 等級であり、住宅の建物の内部断熱に一般的に使用されます。プロジェクトの仕様と現地の規制を選択のガイドにしてください。

強化セメントと強化石膏ポリスチレン複合パネルの違いは何ですか?

どちらも内壁の断熱に使用されます。セメントに面する層は、より高い圧縮強度 (≥10 MPa) と耐湿性を備えています。石膏仕上げ層は軽量で (表面密度 ≤25 kg/m²)、表面仕上げが容易です。湿った地域では、一般にセメントタイプが好まれます。

ポリスチレン複合板は外断熱に使用できますか？

軽量コンクリート層を壁と一緒に鋳造した複合パネルなどのいくつかのタイプは、外断熱用途に使用されています。ただし、ほとんどの強化石膏およびセメント タイプは内部断熱用に設計されています。屋外で使用するには、特別な技術評価と、地域の耐火性および耐候性規定への準拠が必要です。

ポリスチレン複合パネルにはどのような規格が適用されますか?

無機複合ポリスチレンボードは JG/T 536 の対象となります。強化セメント、強化石膏、紙面石膏ポリスチレン複合ボードは、National Building Standard Design Atlas 03J122 に詳しく記載されています。請負業者は、建設の詳細と承認基準についてこれらの文書を参照する必要があります。

品質保証と検査

ポリスチレンフォーム、外装材、接着剤などの入荷する原材料は、指定されたパラメータに準拠しているかどうか検査されます。製造中、パネルの寸法、表面密度、接着強度が監視されます。完成した基板は、出荷前に表面の欠陥、寸法精度、および梱包が検査されます。関連する製品規格に従ってテストレポートを提供できます。

用途別セレクションガイド

• 住宅用建物の内壁断熱材には、成熟した建設プロセスと適度なコストのため、強化石膏またはセメントポリスチレン複合パネルが一般的な選択肢となります。
• 公共の建物や消防法が厳しい地域など、クラス A の防火性能が必要なプロジェクトの場合は、無機複合ポリスチレンボードを検討する必要があります。
• 軽量の断熱層が必要な屋根改修プロジェクトの場合、構造耐荷重が検証されていれば、ポリスチレン断熱複合パネルを使用できます。
• プレハブまたはモジュラー用途の場合、紙面石膏ポリスチレン複合ボードは、内部パーティションに適したシンプルな仕上げ面を提供します。
