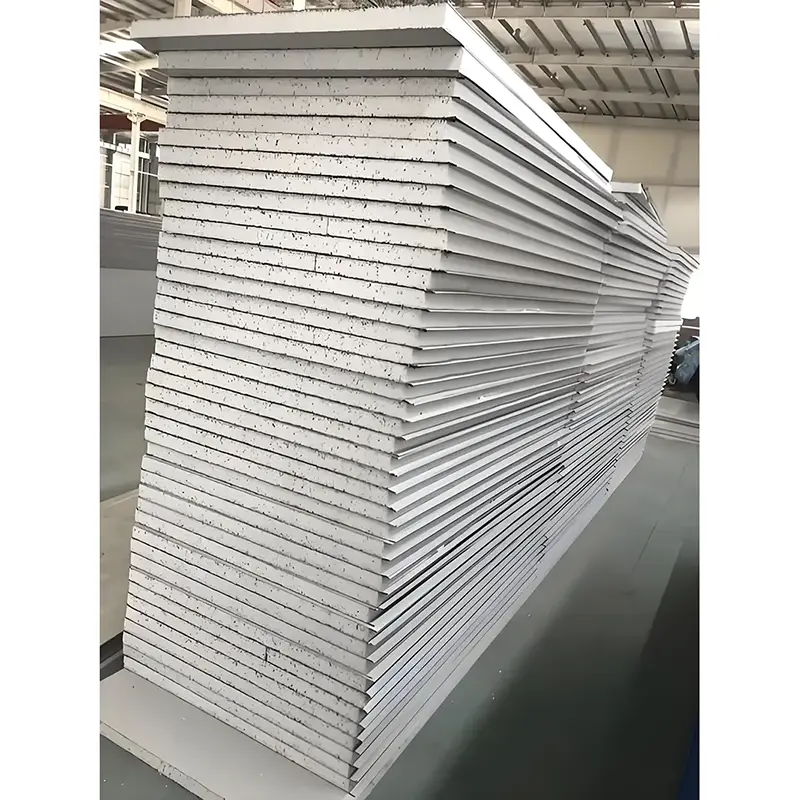

ポリスチレンサンドイッチパネル

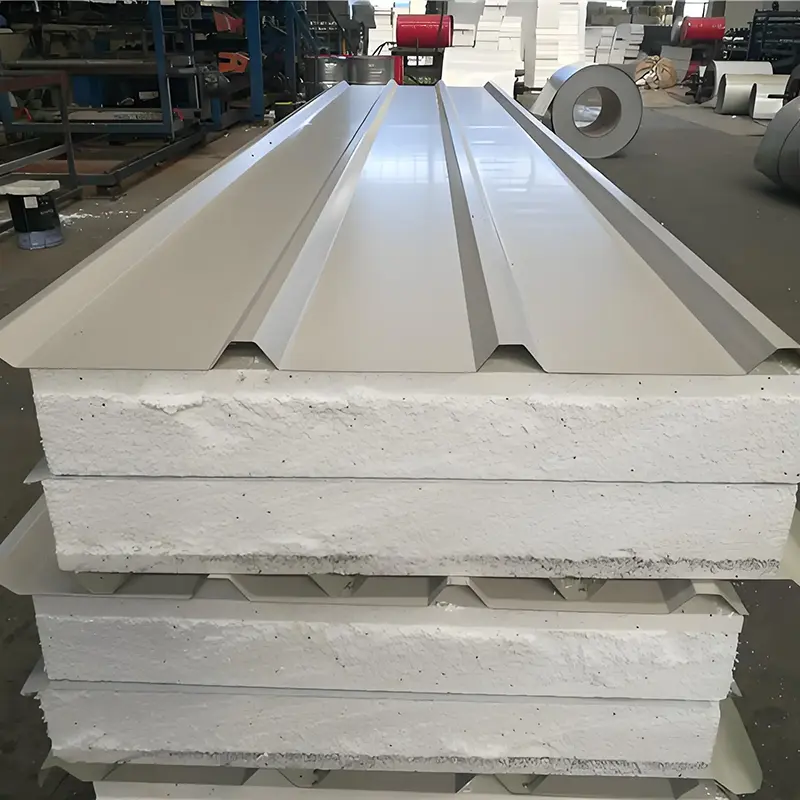

EPS カラースチール複合パネルとも呼ばれるポリスチレンサンドイッチパネルは、2 枚のカラーコーティングされたスチール表面の間に接着された難燃性ポリスチレンフォームコアで構成されています。鋼面の厚さは通常 0.4 mm ～ 0.8 mm です。コアは発泡ポリスチレンボードを成形したものです。フェーシングとコアを単一の部品に接着するには、2 成分のポリウレタン接着剤が一般的に使用されます。天津SENBOはこれらのパネルを専用の連続積層ラインで製造しており、一貫した製品品質を維持するために表面材の選択、接着剤の塗布、コア密度を社内で制御しています。

このパネルはストレススキンの原理に基づいて動作します。曲げの下では、金属フェーシングは引張力と圧縮力に抵抗しますが、コアはせん断応力を伝達してフェーシングを離間させます。この設計により、パネルの重量だけから予想されるよりも高い曲げ剛性が得られます。 Senbo の生産モニタリングでは、コア密度と接着強度を一定の間隔で監視しており、パネルの耐用年数にわたってストレスを受けたスキンの挙動の信頼性を確保するのに役立ちます。

標準の厚さのオプションには、50 mm、75 mm、100 mm、150 mm、200 mm、250 mm があります。有効幅は1150mmまたは1200mmです。パネルは最大 12,000 mm の長さで製造でき、輸送やプロジェクトの要件に応じてカスタム サイズも利用できます。

技術仕様

パフォーマンスデータと検証

1. 接着強度と剥離性能

ポリスチレンサンドイッチパネルの最小接着強度は 0.1 MPa と指定されています。比較すると、ポリウレタン パネルには少なくとも 0.09 MPa、ロックウール パネルには少なくとも 0.06 MPa が必要です。剥離テストでは、各表面に残ったコア材料が均等に広がり、接着領域の 85% 以上をカバーする必要があります。この要件は、サービス中にフェーシングとコアが確実に連携して動作し続けることを保証するのに役立ちます。

2. 断熱性能

EPS コアの熱伝導率は 0.041 W/(m・K) 以下です。独立気泡含有率は 100% に近く、この材料には対流熱伝達を低減する独立したエアポケットが多数含まれていることを意味します。 50 mm パネルの総熱伝達係数は約 0.68 W/(m²・K) で、重量は平方メートルあたり約 10 kg です。

3. 機械的性質

たわみが L0/250 に達したときの曲げ荷重容量は少なくとも 0.5 kN/m です (L0 はサポート間の距離)。このレベルは、標準的な建物のエンクロージャ用途には十分です。 18 kg/m3 以上のコア密度は、パネル全体の剛性に貢献します。

4. 防火性能と適用限界

GB/T 10801.1 では、ポリスチレンコアの酸素指数が 30% を超え、B2 可燃性分類を満たすことが求められています。ポリスチレンサンドイッチパネルは、正式な耐火性評価を必要とする建築部品用には設計されていません。火災に対する安全性の要求が低い地域に限定する必要があります。定格アセンブリが必要な場合は、ロックウールまたはポリウレタンコアを備えたパネルを指定する必要があります。

5. 遮音性

50 mm EPS サンドイッチ パネルは通常、平均約 40 dB の遮音性を提供します。通常、このレベルは、適度な音響分離があれば十分な工業用建物や保管施設には適切です。

製品の特徴

• 軽量構造:50 mm パネルの重量は約 10 kg/m2 なので、支持構造への負荷が軽減され、輸送および設置時の取り扱いが簡素化されます。
• 安定した絶縁性能：EPS コアの熱伝導率は 0.041 W/(m・K) 以下で、内部の空気の移動を制限するクローズドセル構造により、長期間にわたって一貫した熱抵抗を維持できます。
• 高い接着強度:スチールフェーシングと EPS コア間の結合は 0.1 MPa を超え、ポリウレタンおよびロックウールサンドイッチパネルに指定された最小値よりも高くなります。
• コスト効率:同じような厚さのロックウールやポリウレタンのパネルと比較して、EPS パネルは一般に材料コストと設置コストが低くなります。
• 工場でのプレハブ:パネルは管理された工場環境で適切なサイズに製造され、現場で組み立てられるため、建設の無駄が削減され、現場での設置時間が短縮されます。

一般的なアプリケーション

• 工業用建物および倉庫:耐火性要件が低く、軽量で経済的なエンベロープが好まれる壁および屋根のエンクロージャに使用されます。
• 一時的なモジュール構造:現場のオフィス、プレハブ小屋、および迅速な組み立てと簡単な移転が必要なその他の短期の建物に適しています。
• 温度管理された保管:プロジェクトの仕様に従って火災安全対策を別途講じることを条件に、冷蔵倉庫または一般的な温度管理された倉庫で使用できます。
• 軽商業および展示用建物:設計の柔軟性とコスト管理が優先される販売センター、展示パビリオン、および同様の照明構造物に適用されます。

現場での取り扱いと保管

• スチールの表面がへこまないように、布製のスリングやパッ​​ド入りのフォークを使ってパネルを持ち上げます。
• 目の細かい鋸または専用のパネルブレードを使用してパネルを切断します。取り付ける前に端から泡の粒子を取り除いてください。
• 保管および設置中は、パネルを裸火、溶接火花、高温機器から遠ざけてください。
• EPS コアを有機溶剤や泡を溶かす可能性のある強力な化学薬品にさらさないでください。
• パネルは平らまたはわずかに傾けて、地面から離し、防水カバーの下に置き、直射日光を避けて保管してください。

よくある質問

EPS サンドイッチ パネルは居住中の建物でも使用できますか?

これらは通常、一部の倉庫、仮設事務所、農業用構造物など、エンベロープに対する防火要件が低い建物で使用されます。人が住んでいる建物や厳格な消防法が適用される地域では、通常、不燃性コアを備えたパネルが必要です。

EPS パネルとポリウレタン パネルの違いは何ですか?

EPS パネルは軽量で、多くの場合安価ですが、B2 耐火等級により使用が制限されます。ポリウレタン パネルは、単位厚さあたりの熱性能が優れており、通常は B1 難燃性を実現します。正しい選択は、消防法、断熱目標、予算によって異なります。

長期保管中に EPS パネルをどのように保護すべきですか?

乾燥した状態に保ち、カバーを付け、熱源から遠ざける必要があります。長時間紫外線にさらされるとスチールのコーティングに影響を与える可能性があり、エッジが密閉されていない場合は湿気がコアに侵入する可能性があります。保護フィルムとパッケージを定期的に点検してください。

これらのパネルは耐用年数の終わりにリサイクルできますか?

スチール面材はリサイクル可能です。 EPS フォームは、一部のプロセスでリサイクルまたは原材料として使用することもできますが、地域のリサイクル施設と規制を事前に確認する必要があります。

検査と品質管理

入荷する鋼材と EPS の各バッチは、厚さ、密度、表面状態がチェックされます。生産モニタリングでは、パネルの寸法、接着剤の塗布、接着の一貫性がカバーされます。出荷前に、パネルはエッジの品質、表面の損傷、パッケージの完全性が検査されます。 JC/T 689-1998 に準拠したレポートを提供でき、プロジェクトの必要に応じて追加のサードパーティ テストも利用できます。

ご注文前の注意点

• プロジェクトの防火要件で B2 コア材料が許可されていることを確認します。
• 推測ではなく、熱計算とスパン表に基づいて厚さを選択します。
• 切断無駄を減らすために、有効幅が建築モジュールと一致していることを確認してください。
• 特に屋根と外壁については、接合部のシーリングと排水の詳細を慎重に計画してください。
• 現場での不必要な接合を避けるために、納入の長さをサプライヤーと話し合ってください。
