ポリウレタンエッジシールロックウールパネル

千房建材は、金属建築エンベロープ製品範囲の一部として、ポリウレタン エッジ シール ロックウール パネルを供給しています。これらのパネルは、不燃性のロックウールコアと硬質ポリウレタンエッジシーリングを組み合わせており、工業用および公共の建物に耐火性、断熱性、防湿性のバランスを提供します。

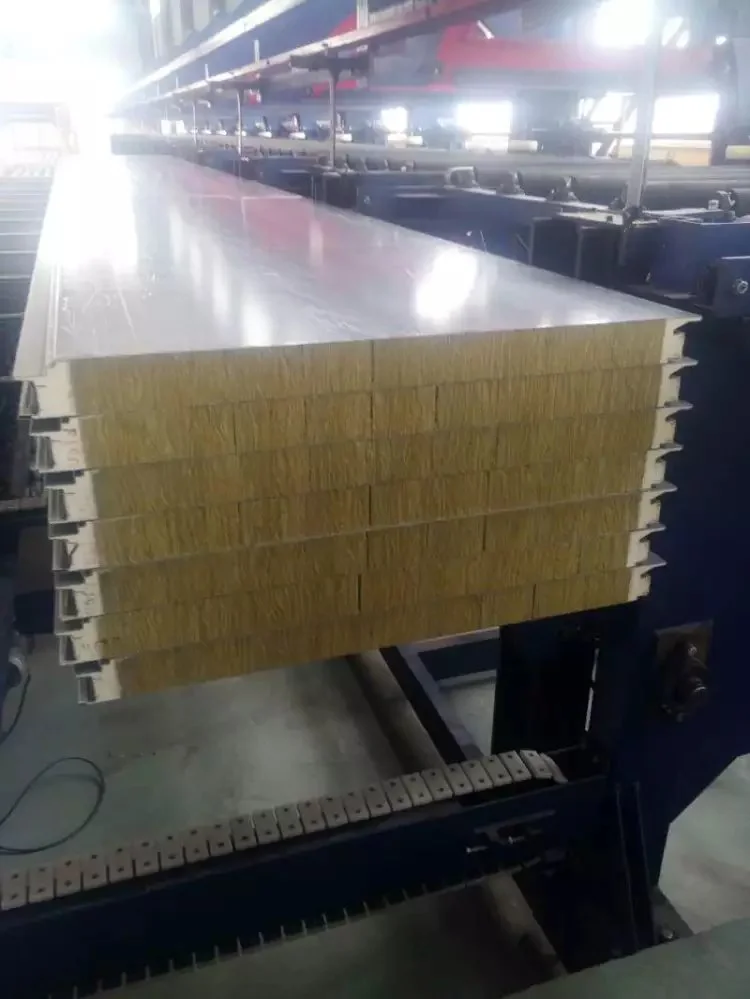

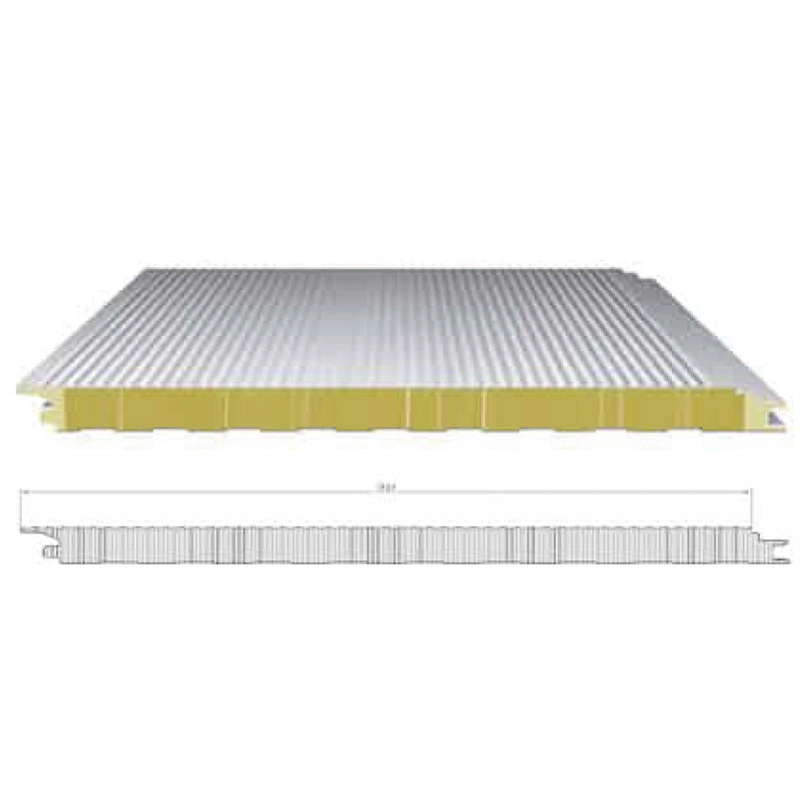

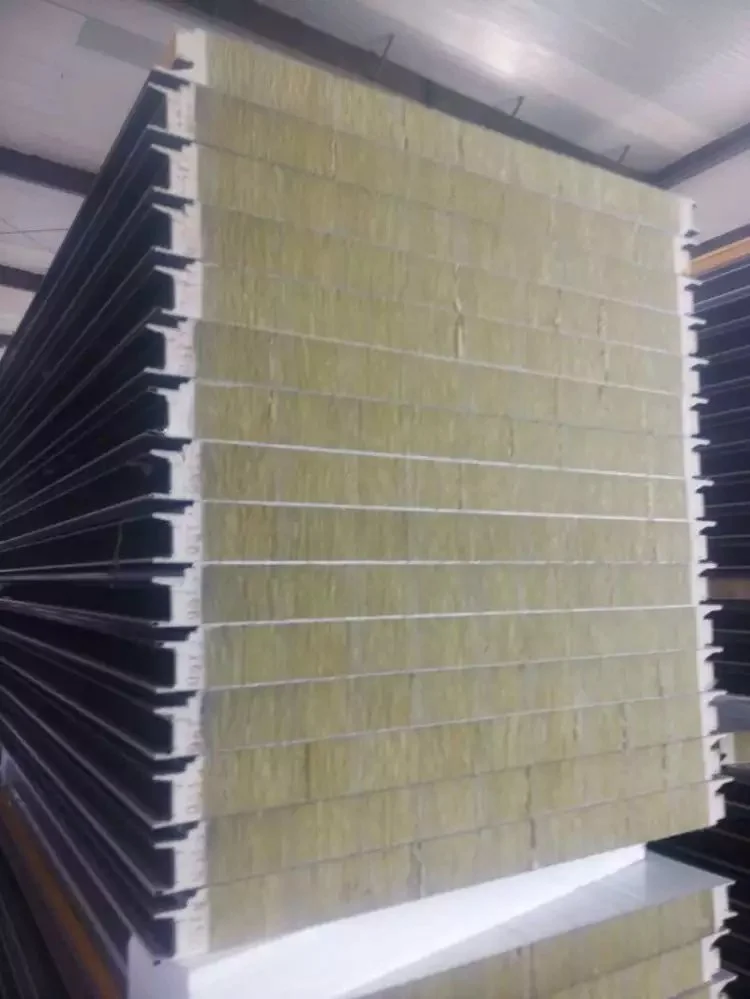

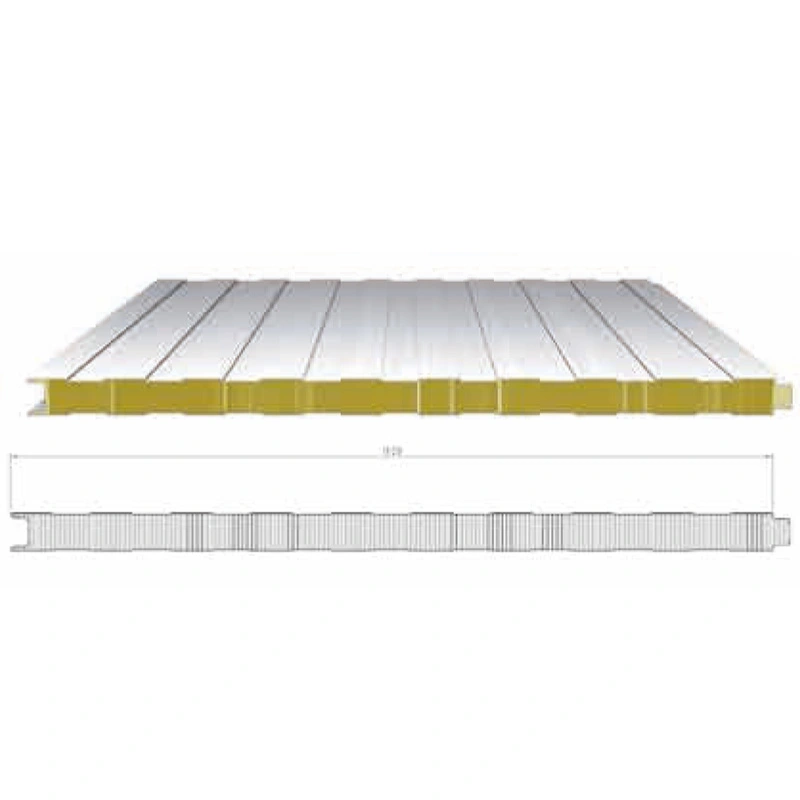

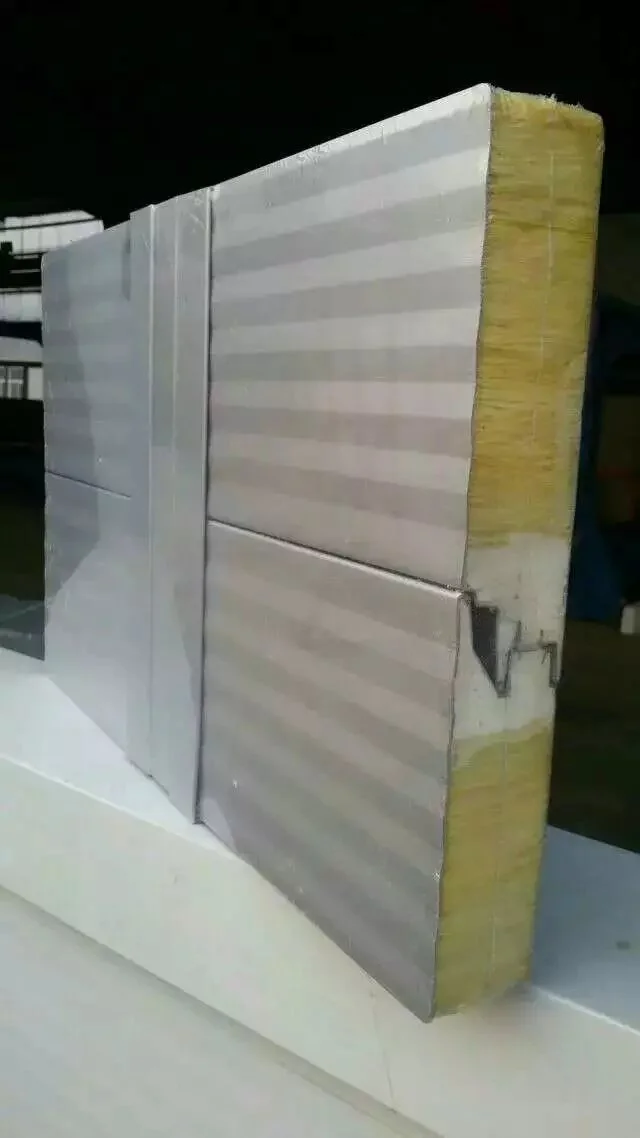

ポリウレタンのエッジシールされたロックウール パネルは、複合サンドイッチ パネルです。表面材は厚さ0.4～0.8mmのカラー塗装鋼板です。コアは密度 120 ～ 140 kg/m3 の撥水性ロックウールです。エッジは密度約 40 kg/m3 の硬質ポリウレタンフォームでシールされています。パネルは自動ホットプレス装置を使用して単一ステップで形成されます。

この構造設計により、パネルは 3 つの機能を同時に実行できます。ロックウールコアは耐火性と断熱性を提供します。ポリウレタンエッジシーリングにより、密閉性と耐湿性が向上します。カラーコーティングされたスチール表面は、構造強度と完成した外観を提供します。

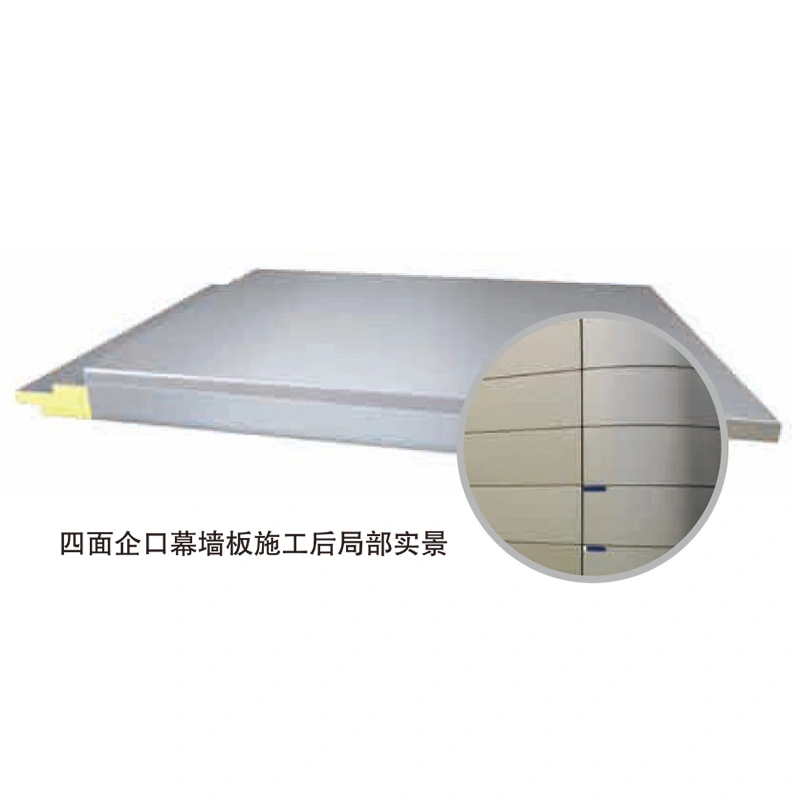

隠しファスナー接続方式を採用しているため、取り付け後にネジが見えません。標準仕様は有効幅1000mm、長さ0.5～12m（特注対応）となります。
選択可能なパネルの厚さは 50 mm、60 mm、75 mm、90 mm、100 mm、120 mm、150 mm です。
この製品は、固定消火システムおよび耐火建築コンポーネントの品質監督および検査のための国立センターによって認定されています。耐火性、断熱性、施工効率が求められる産業用・公共建築物に最適です。

性能検証

1.耐火性：クラスA不燃性ロックウールコア

ロックウールコアは玄武岩などの自然岩から製造されます。原料を1450℃を超える温度で溶かし繊維化します。得られる無機繊維は、火にさらされても燃えたり、有毒なガスを放出したり、溶融液滴を生成したりしません。これは、クリーン ルームの設計基準で参照されているものを含む、建物の外壁材料に対する必須の防火要件を満たしています。

2. 断熱性: ポリウレタンのエッジシーリングにより熱ブリッジを低減します。

ロックウールコアの熱伝導率は 0.040 ～ 0.048 W/(m・K) です。従来のロックウールサンドイッチパネルでは、パネル接合部で熱ブリッジが発生する可能性があります。ポリウレタン エッジ シーリングはパネルのエッジをフォームで満たし、接続点の密着性を高め、熱橋や結露のリスクを軽減します。ポリウレタンのエッジシールもコアによる吸湿を制限し、長期的なパフォーマンスの維持に役立ちます。

3. 防水性と気密性: ポリウレタンのエッジシーリングが湿気の侵入をブロックします。

両側のポリウレタン エッジ シールにより、堅牢で防水性のあるインターロッキング ジョイントが形成されます。さねはぎ接続とあらかじめ埋め込まれたシールストリップと組み合わせることで、接合部の気密性と水密性が向上します。疎水性ロックウールコアは撥水率98％以上。ポリウレタンのエッジシールにより、毛細管による水分の吸収がさらに軽減されます。これにより、工業用建物に典型的な高湿度環境でも熱性能を維持できます。

4.吸音性：ロックウール繊維構造

ロックウールコアの多孔質繊維構造が吸音性を発揮します。雨やひょうなどの屋根への衝撃によって生じる室内の騒音を軽減します。これは、特定の音響要件を持つ建物にとって有益です。

5. 施工効率：1日当たりの設置面積600～800㎡

ポリウレタンのエッジシールされたロックウール パネルは、プレハブのインターロック設置方法を使用しています。標準化されたモジュール設計と隠しファスナー接続により、現場での二次加工を行わずに迅速な取り付けが可能になります。現場の条件や作業員の経験にもよりますが、1 日あたりの平均設置面積は 600 ～ 800 平方メートルに達することがあります。

主な仕様の概要

以下のパラメータは標準生産に基づいています。特定のプロジェクト要件を満たすためにカスタマイズが可能です。

技術的特徴

1. クラス A 耐火等級。ロックウールコアはクラスAの不燃材料です。火にさらされても有毒ガスの発生がなく、安定した耐火性を発揮します。

2. サーマルブリッジの減少。ポリウレタンのエッジシーリングにより、パネル接合部にしっかりとフィットし、熱橋や結露のリスクを軽減します。

3. 湿気からの保護。疎水性ロックウールとポリウレタンエッジシーリングによる二重保護により、湿気の侵入を制限し、断熱性能を維持します。

4.吸音性。ロックウールの多孔質繊維構造は騒音の伝達を低減し、衝撃音を減衰させます。

5. モジュール構造。隠しファスナーで連動するように工場で組み立てられているため、現場での効率的な設置が可能です。

選択と設置に関する考慮事項

火災に敏感な建物の場合:適切なロックウール密度のパネルを選択し、壁または屋根アセンブリ全体の防火認定を確認してください。クラス A の評価はロックウールコアに適用されます。シーラントや留め具を含むすべてのコンポーネントが必要な耐火性能に適合していることを確認します。

高湿度環境の場合:湿気の侵入を軽減するために、ポリウレタンエッジシーリングを指定してください。気密性を維持するために、シール ストリップとジョイントの詳細が適切に取り付けられていることを確認してください。

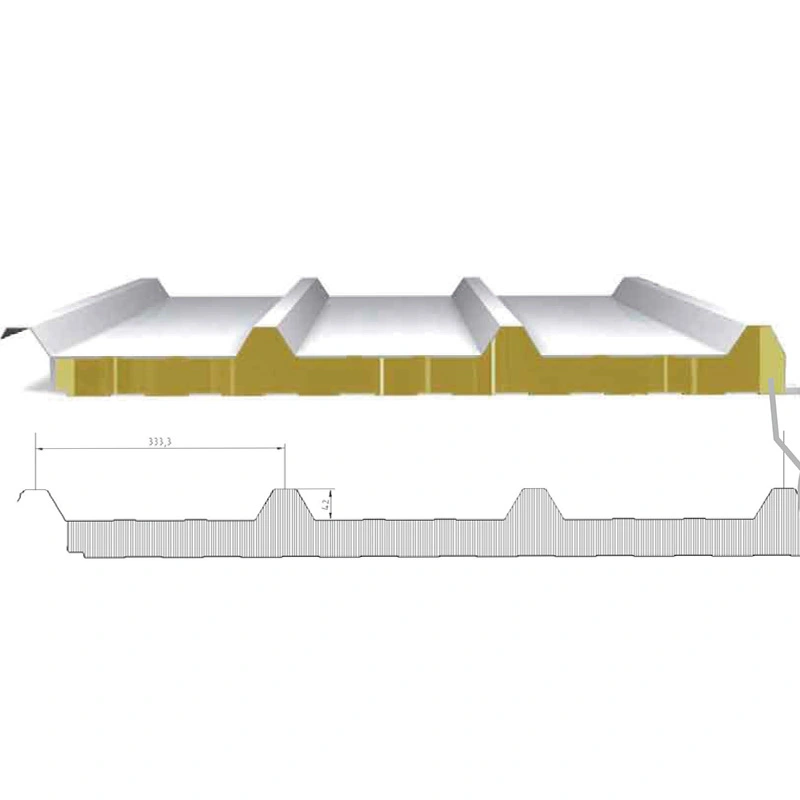

ロングスパン屋根の場合：パネルの厚さとスパン性能を考慮してください。パネルが厚いほど、剛性と耐熱性が向上します。風荷重と積雪荷重の要件をプロジェクト エンジニアに確認します。

インストール中:持ち上げ、切断、固定については、製造元のガイドラインに従ってください。隠しファスナーは正確な位置合わせが必要です。エッジのシールを維持するために、取り扱い中にパネルのエッジを損傷から保護してください。

アプリケーションシナリオ

1.産業プラント、発電所、製錬所、石油化学施設など、高い耐火性が必要な建物外壁システム。

2.物流センター、大型スーパーマーケット、展示場、スポーツ会場などの公共建築物の外壁や屋根。

3.冷蔵倉庫、浄化作業場、クリーンルームシステムなど、断熱性・気密性が要求される特殊な環境。

よくある質問

1. 標準のロックウールサンドイッチパネルとポリウレタンエッジシールロックウールパネルの違いは何ですか?

標準的なロックウールサンドイッチパネルでは、露出した切断端で湿気が侵入し、熱ブリッジが発生する可能性があります。ポリウレタンエッジシールパネルのエッジにはフォームが充填されており、より緊密な接合を実現し、熱ブリッジを軽減し、毛細管による水分の吸収をブロックします。これにより、長期的な熱性能が向上し、結露のリスクが軽減されます。

2. ポリウレタンエッジシーリングはパネルの耐火等級に影響しますか?

ロックウールコアはクラス A 不燃性のままです。ポリウレタン エッジ シールは可燃性素材ですが、その体積はエッジ ゾーンに限定されます。パネル アセンブリの全体的な耐火性能は、特定の製品認証と壁または屋根のシステム設計に基づいて評価する必要があります。

3. 冷蔵施設にはどのようなパネルの厚さを選択すればよいですか?

冷蔵保管用途では、通常、望ましい熱抵抗を達成し、結露を制限するために、より厚いパネルが必要です。パネルの厚さは 100 mm、120 mm、または 150 mm が一般的に使用されます。適切な厚さは、内部の温度と周囲の湿度によって異なります。熱計算をお勧めします。

4. パネルは現場でどのように接合され、密閉されますか?

パネルは、隠しファスナーを備えたさねはぎ連動システムを使用しています。接合部は、取り付け時にあらかじめ埋め込まれたシールストリップでシールされます。重要な接合部には、プロジェクトの仕様に従って追加のシーラントを適用する場合があります。

5. これらのパネルは沿岸環境の外壁に使用できますか?

はい。カラーコーティングされたスチール表面は、沿岸条件に適した Al-Zn 合金またはその他の耐食性基材およびコーティングで指定できます。適切なコーティング システムを選択し、切断端と留め具を腐食から確実に保護することが重要です。
