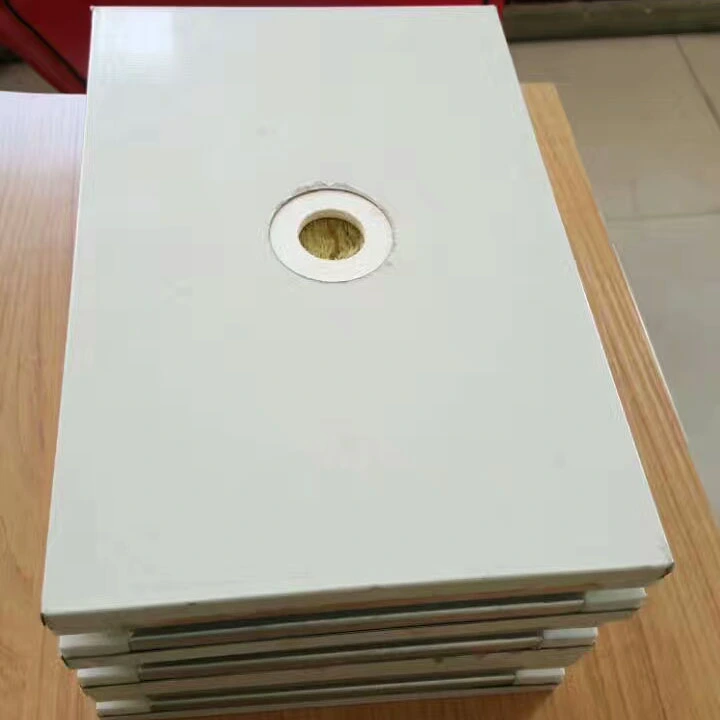

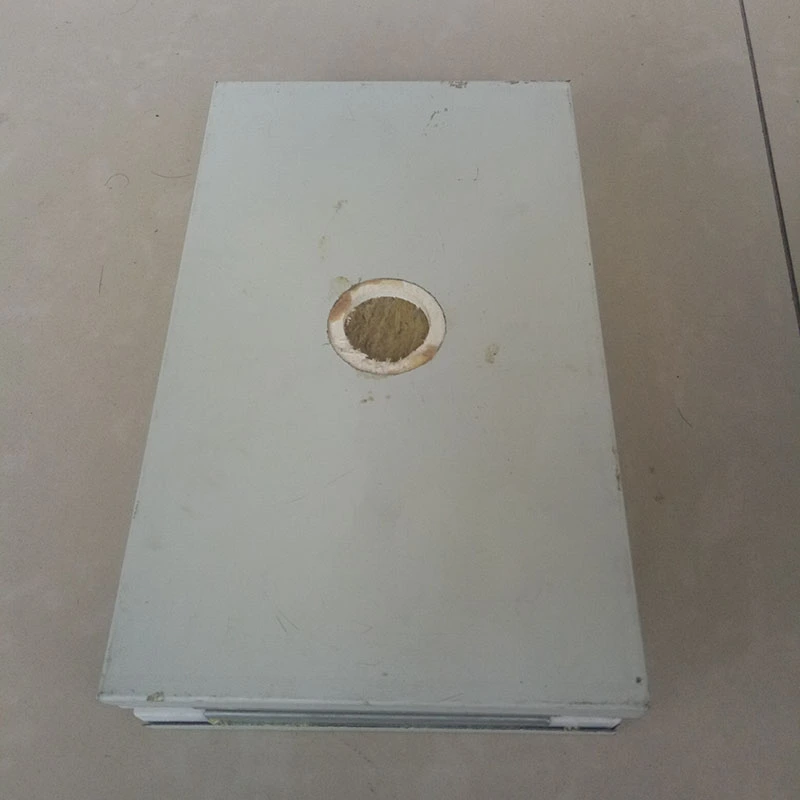

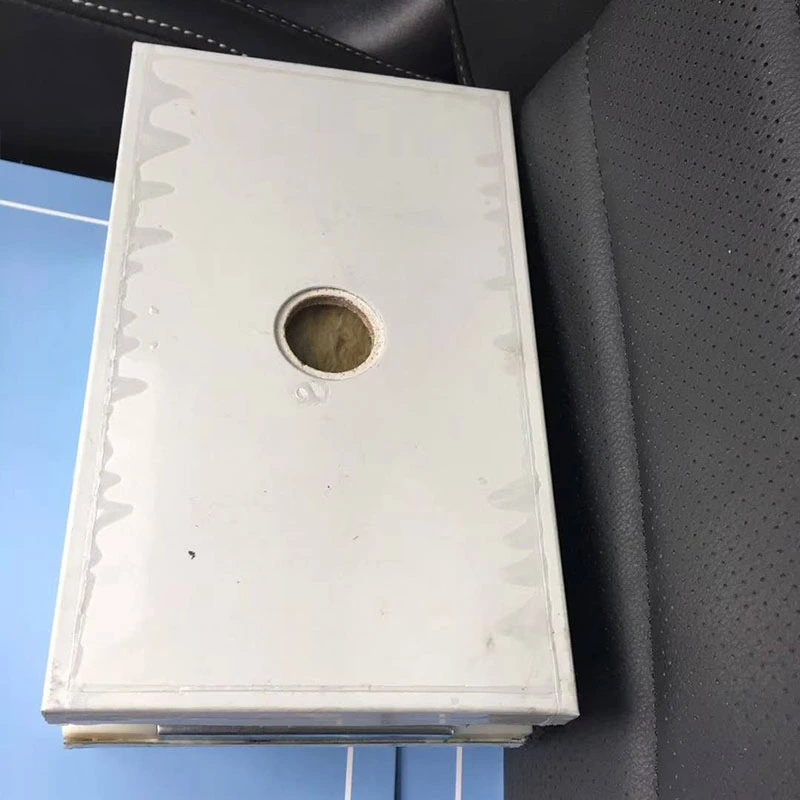

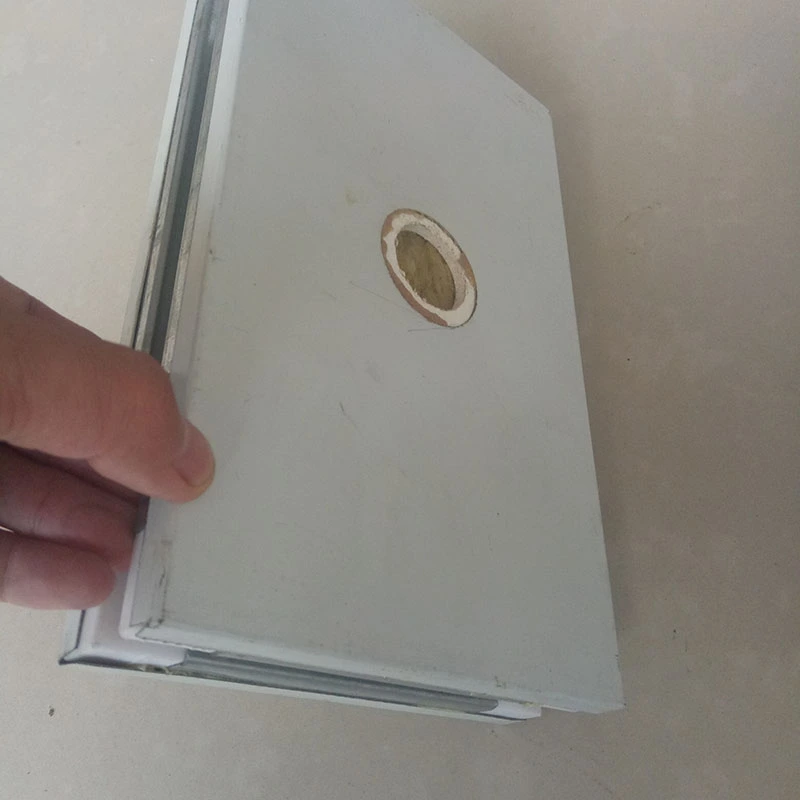

手作りの複合パネルとしても知られる手作りのクリーンルーム パネルは、連続的な生産ライン処理ではなく、内部フレームの手動組み立てによって製造されるエンクロージャ材料です。千房建材は、高い寸法精度、表面の平坦性、および接合部の密封を必要とするクリーンルーム プロジェクト向けにこれらのパネルを供給しています。
パネルは、両側にクリーンルームグレードのカラーコーティングされたスチール表面（厚さ 0.4 ～ 0.8 mm、リクエストに応じてステンレススチールも利用可能）と機能的なコア材料を備えた複合サンドイッチ構造を特徴としています。周囲は亜鉛メッキ鋼板フレームでシールされています。機械製のパネルとの主な違いは、手作業による組み立てプロセスであり、これによりフレームの位置合わせとジョイントのフィット感をより厳密に制御できるようになります。このため、このパネルは、気密性と美観が厳格に要求される環境に特に適しています。
いくつかのコア オプションが利用可能で、それぞれが異なる耐火性、強度、予算要件に合わせて選択されます。
ロックウール / ガラスマグネシウム (MGO) ロックウール複合コア:疎水性ロックウール（密度100～140kg/m3、熱伝導率≦0.043W/(m・K)、疎水性≧98%）を片面または両面にガラスマグネシウム強化板でラミネートしたものを使用しています。両面 MGO 構成により、最高の耐火性が得られます。
オキシ硫酸マグネシウム (MOS) コア:クラス A1 の耐火等級、吸水率 ≤ 0.8%、および 1200°C を超える高温耐性が特徴です。耐火性と耐湿性を兼ね備え、軽量なプロファイルを備えています。
シリカロック（改質ロックウール）コア：密度は約 80 kg/m3 で、クラス A の燃焼定格と 1000°C を超える耐火温度を備えています。
紙またはアルミニウムのハニカムコア:軽量かつ高強度で、自重制限や表面平坦度要件が厳しい用途に適しています。
パネル厚さのオプションには 50 mm、75 mm、100 mm があり、30 mm から 200 mm までのカスタマイズが可能です。標準幅は980mmと1180mmですが、ご要望に応じて標準以外の幅も製作可能です。壁パネルの長さは最大 6000 mm ですが、天井パネルの長さは 3000 mm に制限されています。

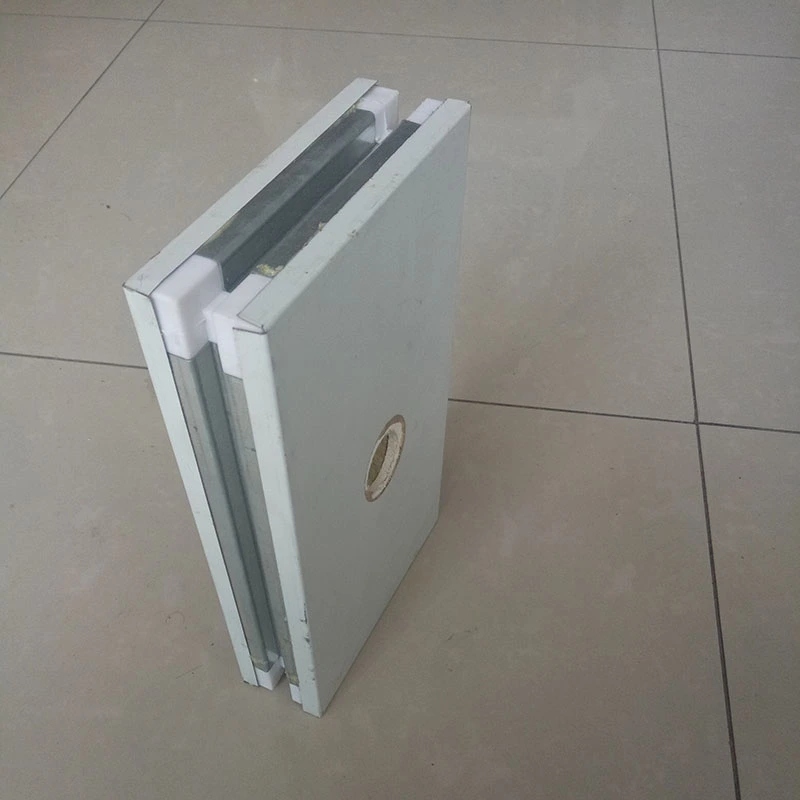

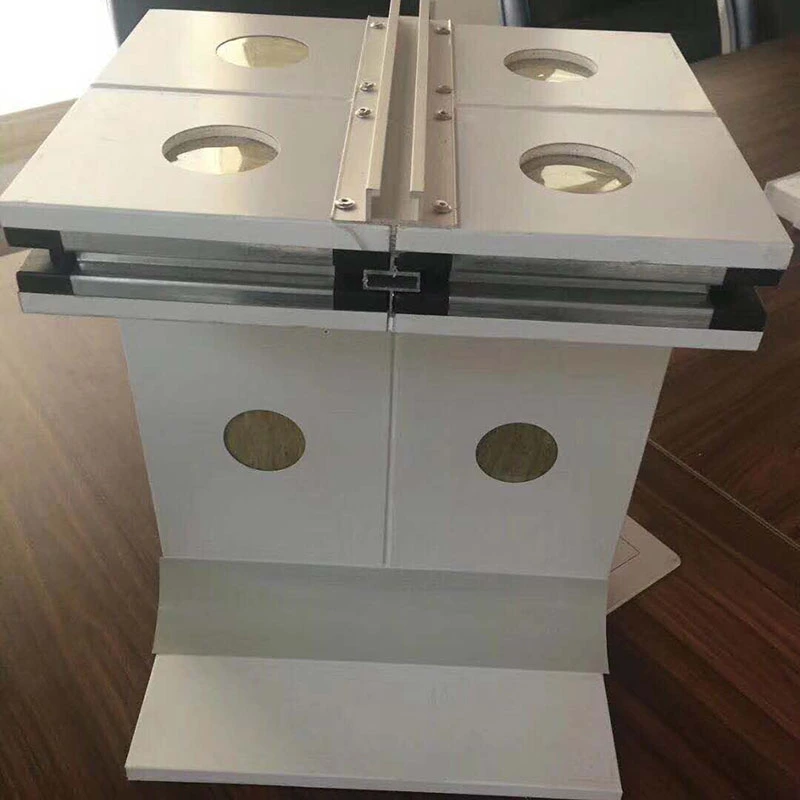

接続方法には、H プロファイル、さねはぎ、インターロック、および「3 メス 1 オス」ジョイント構成が含まれます。選択は、取り付け順序、密閉要件、および将来の分解が予想されるかどうかによって異なります。
GB/T 23932-2009（建築用金属面断熱サンドイッチパネル）およびJC/T 2761-2023（浄化機能付き化粧板の浄化性能に関する技術基準）に適合しています。
火災に対する安全性は、クリーンルームエンジニアリングにおける中心的な考慮事項です。コアの材質に応じて、燃焼性能評価はクラス A またはクラス A1 に達することがあります。耐火限界は構成によって異なります。単一の MGO 層とロックウールを備えた 50 mm パネルは少なくとも 1 時間を達成します。二重 MGO 層を備えた 50 mm パネルは少なくとも 2 時間を達成します。二重 MGO 層を備えた 100 mm パネルは少なくとも 4 時間に達します。オキシ硫酸マグネシウムパネルは、有毒な煙を発生させることなく、1200℃を超える高温に耐えます。
煙台新時代健康産業新園区プロジェクト（総投資額20億元、敷地面積27万8,300平方メートル）では、ダブルMGOロックウール手作りパネルが健康補助食品生産ワークショップ、日常化学品生産ワークショップ、研究開発/試験センターに選ばれた。総適用面積は約 26,000 平方メートルでした。このプロジェクトでは、0.8 mm 亜鉛メッキ鋼製の弓形フレームと特殊なコーナー システムが使用されました。リクエストに応じて、プロジェクトのドキュメントと写真を入手できます。
複合 MGO 補強層と亜鉛メッキ鋼板の周囲フレームにより、これらのパネルは機械製パネルよりも高い曲げ耐荷重能力と耐衝撃性を備えています。試験では、たわみ L₀/250 で測定した場合、壁パネルでは少なくとも 0.5 kN/m²、天井パネルでは 1.2 kN/m² の曲げ耐力を示しています。
表面の平坦度は 0.5 mm 以上に維持され、クリーンルームエンジニアリングの厳しい仕上げ要件をサポートし、長期間の使用中にパネルが平坦な状態を保つのに役立ちます。
緻密な金属表面と疎水性ロックウールコア (撥水性 ≥98%) により、高湿度のクリーンルーム環境でもパネルが吸湿したりカビが生えたりすることがなくなります。オキシ硫酸マグネシウムコアの吸水率は0.8%以下で、8時間水に浸漬しても変形がありません。 MGO 複合層は耐湿性をさらに高め、天然の抗菌特性を備えています。
ロックウールコアの熱伝導率は、特定のコアのタイプに応じて、0.035 ～ 0.043 W/(m・K) の範囲です。疎水処理により、一定の温度と湿度の条件下でも安定した断熱性能が維持され、HVAC のエネルギー消費が削減されます。
手作業で組み立てられた構造により、個々のパネルを損傷することなく取り外して再度取り付けることができます。これは、初期建設後に機器の移動、プロセスの調整、または空間の再構成が必要な場合に役立ちます。パネルは、曲面コーナー、埋め込み導管、プレカット開口部、統合窓などでカスタマイズすることもできるため、現場での二次加工が減り、クリーンルーム システムの全体的な外観の維持に役立ちます。
以下のパラメータは、標準的な製造規格および関連するテスト規格に基づいています。テストレポートはご要望に応じて入手可能です。
| パフォーマンス指標 | パラメータ/仕様 | 注記・基準ベース |
|---|---|---|
| パネル材質 | クリーンルーム対応カラーコーティング鋼板 / ステンレス鋼 / 亜鉛メッキ鋼板 | 厚さ：0.3～0.8mm両面カスタマイズ |
| 芯材の種類 | ロックウール、シングル/ダブルMGOロックウール、MOS、シリカロック、ハニカム | 耐火性と強度の要件に基づいて選択 |
| コア密度（ロックウール） | 80 ～ 140 kg/m3 | 疎水性: ≥98% |
| 熱伝導率 | 0.035～0.043 W/(m・K) | コアの種類に応じて異なります |
| パネルの厚さ | 50 / 75 / 100 mm (カスタマイズ可能: 30 ～ 200 mm) | |
| パネル幅 | 980mm、1180mm（標準） | 規格外サイズも対応可能 |
| 壁パネルの長さ | ≤6000mm | |
| 天井パネルの長さ | ≤3000mm | |
| 燃焼性能 | クラスA/A1（不燃） | GB 8624-2012 に従ってテスト済み |
| 耐火限界 | シングル MGO 50 mm: ≥1 時間。ダブル MGO 50 mm: ≥2 時間。ダブル MGO 100 mm: ≥4 時間 | 標準的な火災試験に基づく |
| 壁パネルの曲げ耐力 | ≥0.5 kN/m² | たわみ時 L₀/250 |
| 天井パネルの曲げ耐力 | ≥1.2 kN/m² | たわみ時 L₀/250 |
| 吸水性（MOSコア） | ≤0.8% | 8時間浸漬後も変形なし |
| 経営陣の基準 | GB/T 23932-2009、GB 8624-2012、JC/T 2761-2023 | 適合文書を入手可能 |
医薬品GMPワークショップおよびワクチン生産ラインの場合:厚さ 100 mm のダブル MGO ロックウール パネルは、多くの場合、4 時間の定格が必要な防火地帯に指定されます。コアの材質と表面がプロジェクトの洗浄性と消毒の適合性要件を満たしていることを確認します。
エレクトロニクスおよび半導体のクリーンルームの場合:自重が懸念される場合は、アルミニウム ハニカムなどの軽量コアを検討できます。パネルの平面度が層流の均一性の要件を満たしていることを確認します。
高湿度の食品加工エリアの場合:MOS コアは吸水性が低く、天然の抗菌特性を備えています。頻繁に洗浄する場所にはステンレス鋼の表面材と組み合わせてください。
再構成できるスペースの場合:H型ジョイントやインターロッキングジョイントなど、取り外しが可能な接続方法を選択してください。これにより、将来の改修コストが削減され、レイアウト変更時のダウンタイムが最小限に抑えられます。
1.バイオ医薬品GMPワークショップ、ワクチン生産ライン、生物学研究所用の高い防火安全性のクリーンルームエンクロージャ。
2.病院の手術室、ICU 病棟、製薬研究開発研究所。
3.電子・半導体のクリーンルーム、チップ製造工場、精密機器工場。
4.食品加工クリーンルーム、乳製品生産施設、セントラルキッチン用のエンクロージャ。
5.新エネルギーリチウム電池製造および太陽電池モジュール製造用のクリーンルーム。
手作りのパネルにより、内部フレームのアライメントとジョイントのフィット感をより厳密に制御できるため、表面の平坦性と全体的な剛性が向上します。気密性と耐荷重性が重要なハイエンドのクリーンルーム向けに指定されることがよくあります。機械製のパネルはより経済的であり、標準的な用途には十分な場合があります。
4 時間の耐火性能を実現するには、両面酸化マグネシウムボードとロックウールコアを備えた厚さ 100 mm のパネルが推奨される構成です。これは 4 時間の制限までテストされています。指定されたアセンブリが地域の条例の要件を満たしていることをプロジェクトの防火技術者に確認してください。
はい。取り外し可能な設計により、個々のパネルを損傷することなく取り外して再度取り付けることができます。これは、機器のレイアウトが変更されたり、将来の拡張が計画されているクリーンルームで特に役立ちます。接続方法の選択は、分解の容易さに影響します。
どちらのコアも耐湿性があります。 MOSコアは吸水率0.8%以下で長時間浸漬しても変形しません。ロックウールコアは疎水処理により少なくとも98%の撥水率を実現します。非常に湿った環境では、MOS がより良い選択となる可能性があります。ほとんどのクリーンルーム用途では、適切に密閉されていればどちらのコアも良好に機能します。
カスタマイズには、標準外の厚さ (30 ～ 200 mm)、特殊な幅、湾曲したコーナー、埋め込み導管、プレカット開口部、統合窓が含まれます。これらのオプションは、現場での二次処理を削減し、クリーンルームの視覚的な一貫性を維持するのに役立ちます。カスタムオーダーには最小数量と延長されたリードタイムが適用されます。
Tianjin SENBO Building Materials Technology Co., Ltd. は、手作りのクリーンルーム パネル、ロックウール クリーンルーム パネル、クリーンルーム アルミニウム付属品、クリーンルーム ドア、およびその他の金属エンベロープ製品のメーカーです。当社の生産拠点は中国天津市の静海経済開発区にあり、自動化された生産ラインと4段階の品質検査プロセスを備えています。当社の工場、認証、テスト能力、プロジェクトの参考資料の詳細については、当社のウェブサイトをご覧ください。私たちについてページまたは弊社のエンジニアリングチームにお問い合わせください.
