モジュール式クリーンルーム壁パネル

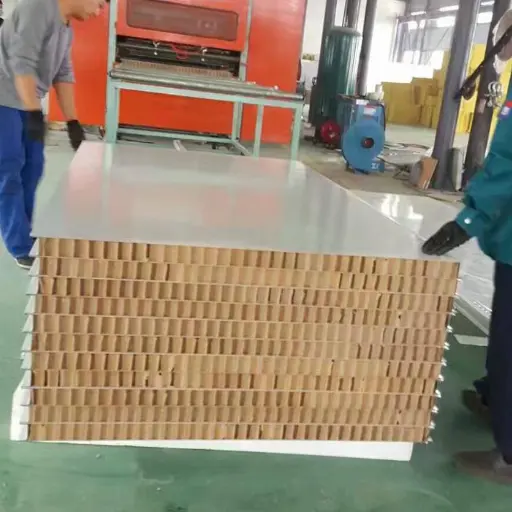

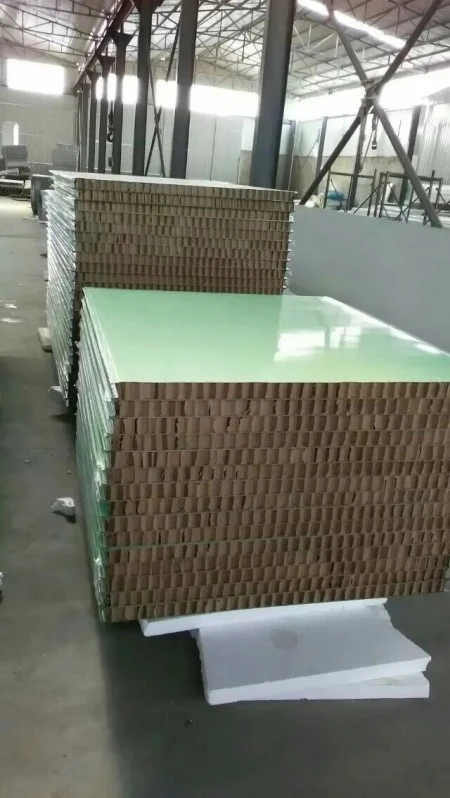

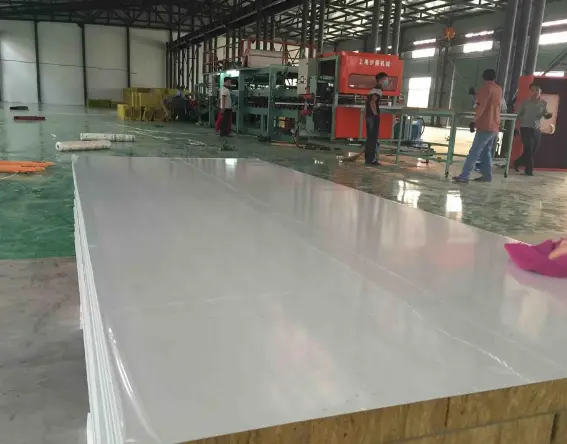

モジュラー クリーンルーム壁パネル (クリーンルーム パネルまたはクリーンルーム カラーコーティングされたスチール パネルとも呼ばれる) は、クリーンルーム エンジニアリングの中核となるエンクロージャ素材として機能します。この製品は複合サンドイッチ構造を採用しています。クリーンルームグレードのカラーコーティングされた鋼板（厚さ 0.4 ～ 0.8 mm）が外層を形成し、機能性コア材料が中央に位置し、すべて自動化された生産ラインによって接着されています。スチールの表面は滑らかで平坦 (平面度 ≤0.5mm) で、表面光反射率 0.6 ～ 0.8 のクリーンルーム要件を満たしています。ステンレス鋼の表面は、優れた耐食性と清浄度レベルが要求される環境に合わせてカスタマイズできます。特定のクリーンルーム分類要件を満たすために、幅広いコア材料が利用可能です。

製品仕様は柔軟でカスタマイズ可能です。

この製品は国家規格GB/T 23932-2009（建築用途向け金属面断熱サンドイッチパネル）に準拠し、2024年7月に発効された業界規格JC/T 2761-2023（クリーンルーム用途の装飾パネルの浄化性能に関する技術要件）にも適合しています。

現実世界のプロジェクトの検証

1. 耐火性能 - クラス A 不燃性。耐火性能は最大4時間

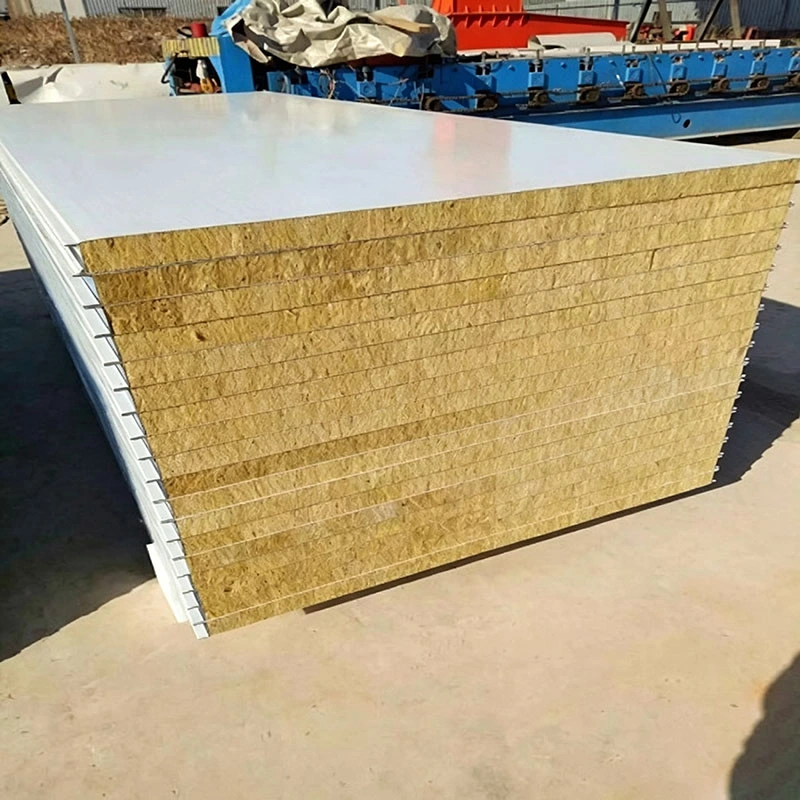

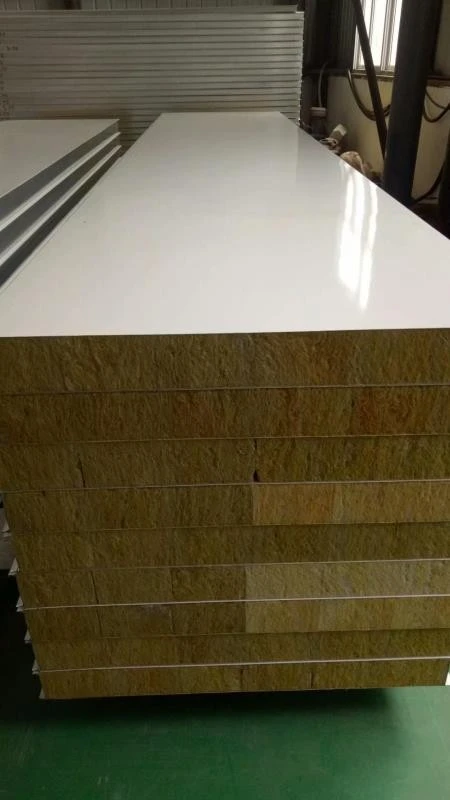

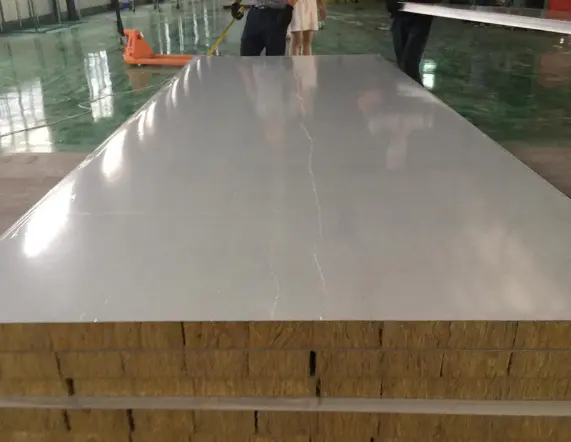

クリーンルームエンジニアリングでは、火災安全性が最も重要な考慮事項です。 GB 8624-2012 規格に従って専門の防火機関によってテストされたロックウール クリーンルーム パネルは、クラス A (不燃性) の防火等級を達成しています。優れた耐火性を示します。厚さ 50mm の純粋なロックウール パネルは 1 時間以上の火災に耐えます。厚さ100mmの純粋なロックウールパネルは2時間以上の火災に耐えます。厚さ 100mm の二重ガラスマグネシウム/ロックウールパネルは、最大 4 時間の耐火定格を達成します。この製品は、火にさらされても燃焼したり、有毒な煙を放出したり、溶滴を生成したりすることがないため、クリーンルーム施設内で人員が避難するための貴重な時間を確保できます。

2. 抗菌性と耐食性 - 高水準の衛生と清潔さを確保

モジュール式クリーンルーム壁パネルのカラーコーティングされたスチール表面は緻密で滑らかです。ほこりや微生物を寄せ付けず、細菌の温床を根本的に排除します。パネル表面の平面度は0.5mm以下で、パネル間の接合部がしっかりとしているため、衛生的なデッドゾーンがありません。金属表面は優れた耐食性を備え、製薬業界や食品業界で一般的な消毒剤による頻繁な拭き取りや洗浄作業に耐えます。この特性は実際のプロジェクトで検証されています。Qiulin Lidaosi 食品プロジェクトのマネージャーは、SENBO モジュラー クリーンルーム壁パネルに切り替えた後、作業場は最初の試行で細菌検査に合格し、洗浄剤の消費量が半分に減った、と報告しました。

3. 耐湿性と耐水性 — 高湿度環境でも安定して変形しない

モジュール式クリーンルーム壁パネルの金属表面は緻密で滑らかで、優れた耐湿性と耐水性を備えています。疎水性ロックウールコアの疎水率は98%以上で、クリーンルームの高湿度環境でも吸湿、カビの発生、変形がありません。酸化マグネシウム (MGO) 複合層が耐湿性をさらに強化し、湿気の侵入を効果的にブロックし、二重の湿気バリアを形成します。

4. 断熱性とエネルギー効率 — 熱伝導率 ≤0.043W/(m・K)

コアのロックウールの熱伝導率は0.043W/(m・K)以下で、優れた断熱性能を発揮します。 98% 以上の疎水性率により、クリーンルームの恒温恒湿環境において安定した長期にわたる断熱性能が確保され、建物外壁からの熱損失が効果的に低減され、HVAC システムのエネルギー消費量が削減されます。

5. 強度と設置 - 高い曲げ耐荷重と迅速なプレハブ設置

複合サンドイッチ構造により、パネルに優れた機械的特性が与えられます。壁パネルは ≥0.5kN/m² (たわみ L₀/250 の場合) の曲げ耐荷重を誇ります。本製品は、工場で製造し現場で組み立てるプレハブ組立方式を採用しており、現場での切断や溶接が不要で、無公害の乾式施工が可能です。 SENBO Clean Technologyでは、自動ホットプレス生産ラインを採用し、生産能力を1,000㎡/日から2,000㎡/日へ増強し、ワンステップ成形を実現しました。

主な仕様の概要

主な利点

クラス A 火災安全性: クラス A 不燃性と評価されています。 100 mm の二重ガラス-マグネシウム ロックウール クリーン ルーム パネルは、最長 4 時間の耐火限界を備え、火にさらされても有毒ガスを排出しません。

抗菌性と耐腐食性: 高密度で滑らかな仕上げと、デッドコーナーのないタイトでシームレスな接合が特徴です。頻繁な消毒による拭き取りに耐え、GMP および医療用クリーンルーム基準を満たしています。

耐湿性および耐水性。長期的な耐久性: 疎水性率 ≥98% を特徴とします。高湿度環境下でも湿気、変形、カビの発生の影響を受けず、長寿命を保証します。

断熱性とエネルギー効率。環境に優しい: 熱伝導率 ≤0.043 W/(m・K) により、エネルギー消費を効果的に削減します。 100% リサイクル可能で、グリーンビルディングの原則に準拠しています。

プレハブ構造。効率的で便利: 工場でプレハブされ、ワンステップのホットプレスで形成されます。現場での迅速な組み立てが可能になり、建設スケジュールが大幅に短縮されます。

該当するシナリオ

1. 生物医薬品GMPワークショップ、ワクチン生産ライン、生物学的実験室エンクロージャーシステム。

2. 電子半導体クリーンルーム、チップ製造クリーン施設、および精密組立作業場。

3. 食品加工クリーンルーム、乳製品生産施設、セントラルキッチンの囲い。

4. 病院の手術室、ICU病棟、製薬研究開発研究所。

5. 新エネルギーリチウム電池製造および太陽光発電モジュール製造用のクリーンルーム。

クリーンルームパネルを選ぶ理由

クリーンルーム プロジェクト向けに、安全で信頼性が高く、効率的なエンクロージャ ソリューションをお探しですか?クリーンルーム パネルには、抗菌性と耐食性、クラス A の耐火性、耐湿性と耐水性、断熱性、エネルギー効率、騒音低減などの複数の機能が統合されています。これらは、医薬品GMPワークショップ、病院の手術室、電子クリーンルームなど、数多くの高水準プロジェクトで効果的であることが証明されています。国家規格 GB/T 23932-2009 および業界規格 JC/T 2761-2023 に準拠したプロフェッショナル製品として、これらのパネルは検証済みのテストデータに裏付けされ、プレハブのモジュール構造を利用して、クリーンルーム環境における安全と衛生のための目に見える防御線を確立します。

よくある質問

1. GMP クリーンルームではどのような接続方法を選択すればよいですか?

さねはぎ接合は、より緊密なシールとより滑らかな表面を提供するため、GMP 領域で好まれることがよくあります。 H プロファイル接続は分解が容易で、将来の再構成が予想される領域で使用できます。選択はシーリング要件とメンテナンス計画によって異なります。

2. これらのパネルは天井用途に使用できますか?

はい。たわみを抑えるために、天井パネルの推奨最大長は 3000 mm です。パネルの曲げ能力は標準的なクリーンルームの天井荷重をサポートしますが、機器の吊り下げや重い荷重の場合は追加のサポートが必要になる場合があります。

3. 頻繁な VHP 滅菌にはどのような表面仕上げが適していますか?

PVDF または HDP コーティングを施したカラーコーティングされたスチールは、通常、蒸発した過酸化水素と互換性があります。ステンレス鋼の表面も適しています。特定の消毒剤が時間の経過とともに仕上げを劣化させないことをコーティングメーカーに確認してください。

4. 設置前にパネルを現場でどのように保管する必要がありますか?

パネルは乾燥した屋根付きの場所に平らに保管してください。直射日光、雨、多湿を避けてください。最終清掃まで保護フィルムを貼り付けたままにしてください。変形を防ぐため、パネルを過度に高く積み重ねないでください。

5. パネルにはどのようなマニュアルが付属していますか?

燃焼性能、耐火性、熱伝導率、その他の関連パラメータに関する試験レポートを提供します。スチールフェーシングおよびコア材料の材料証明書も入手可能です。ご注文時に必要書類をご指定ください。
