ステンレス鋼クリーンルームパネル

ステンレス鋼クリーンルーム パネルは浄化パネルとしても知られ、複合プロセスで製造されたサンドイッチ構造のパネルです。千房建材は、材料の適合性と長期的な性能に重点を置き、製薬、医療、エレクトロニクス、食品業界の制御された環境向けにこれらのパネルを供給しています。

パネルは金属外装材と機能コアで構成されています。表面のオプションには、カラーコーティングされたスチール、ステンレススチール、アルミニウム合金、チタン亜鉛合金が含まれ、通常の厚さは 0.4 ～ 0.8 mm です。表面コーティングにはPE（ポリエステル）、PVDF（フロロカーボン）、HDP（高耐久ポリエステル）が含まれます。外装材は 0.6 ～ 0.8 の光反射率を達成するように設計されており、クリーンルーム内の照明条件を一定に維持するのに役立ちます。

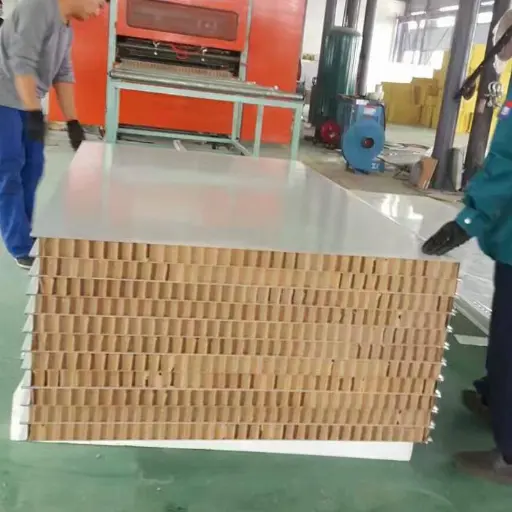

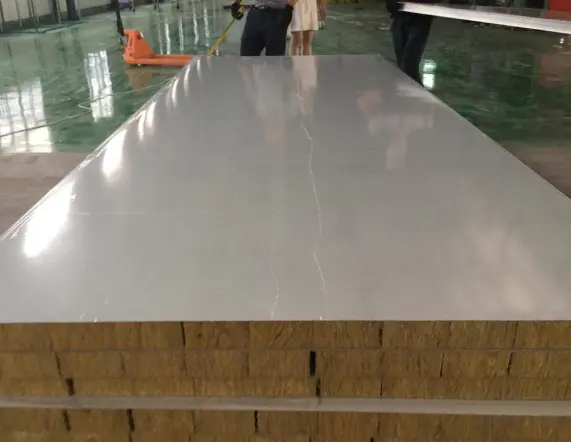

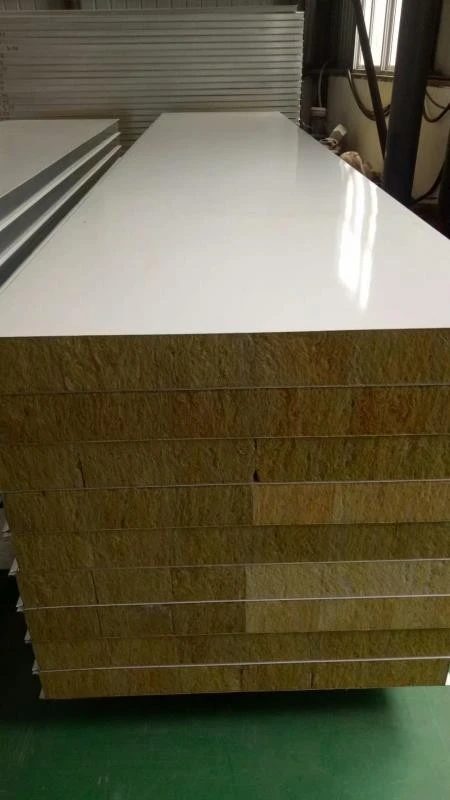

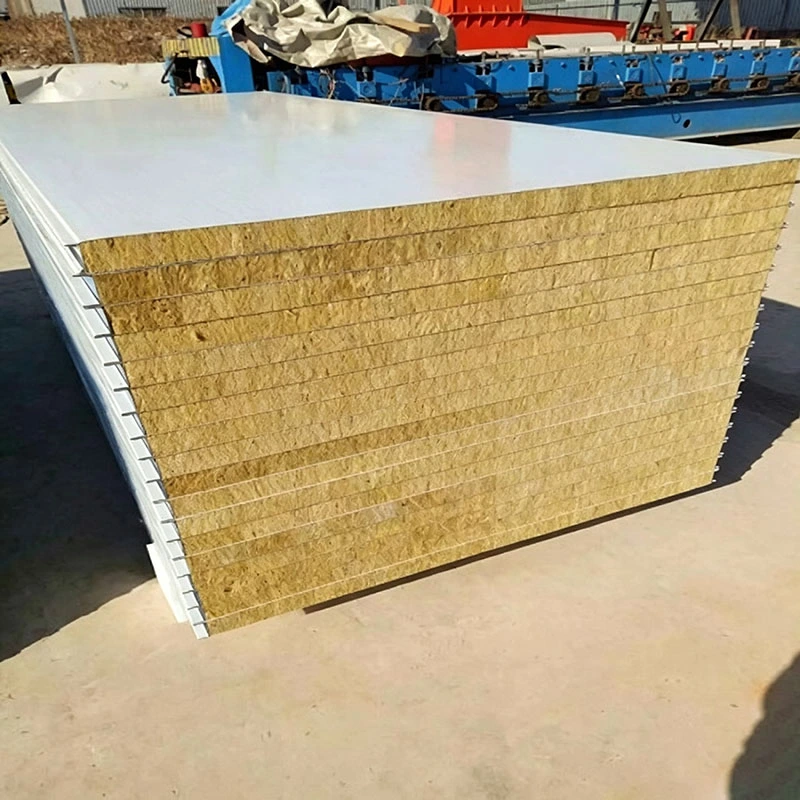

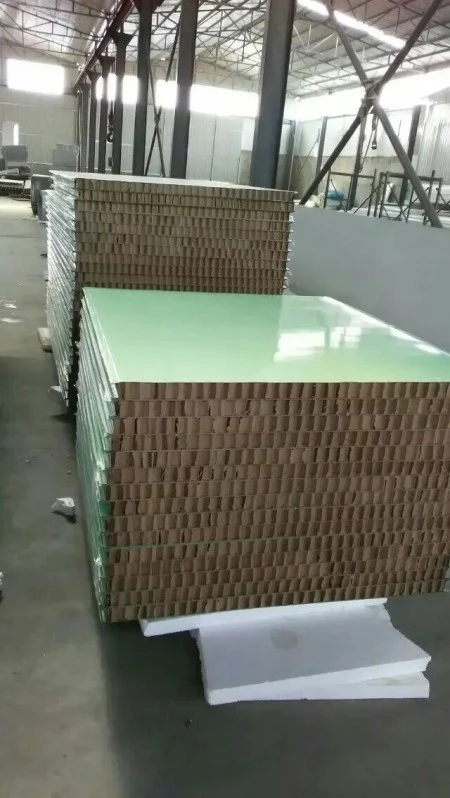

抗菌機能付き製品の場合、コーティングに抗菌剤が練り込まれております。これらの薬剤は、黄色ブドウ球菌、大腸菌、緑膿菌などの一般的な病原性細菌の増殖を阻害することを目的としています。コア材料は、耐火性、強度要件、機能的ニーズに基づいて選択され、ロックウール、ガラスマグネシウムロックウール、アルミニウムハニカム、ペーパーハニカム、オキシ硫酸マグネシウム、シリコン変性ロックウール、石膏などのオプションがあります。

コア材質の比較

次の表は、厚さ 50 mm のパネルに一般的に使用される 3 つのコア材料の主な特性を比較しています。すべての値は標準的な実験室テスト構成に基づいています。実際の性能はパネルの構造や設置条件によって異なる場合があります。

耐火性の値は、関連する耐火試験方法に従って試験された、標準的な壁構成の 50 mm パネルを指します。テストレポートはご要望に応じて入手可能です。

寸法と構造形式

標準パネル幅は中央接続タイプで980mmと1180mm、さねはぎタイプで950mmと1150mmです。厚さのオプションは 50 mm、75 mm、100 mm、150 mm で、カスタマイズも可能です。壁パネルの長さの範囲は 100 mm ～ 9000 mm、天井パネルの長さの範囲は 100 mm ～ 3500 mm です。

2 つの主要な構造形式が使用されます。中央接続の「ボックス」パネルには、4 つの側面すべてに Z 字型の亜鉛メッキ鋼製エッジキールがあらかじめ埋め込まれており、H 字型のアルミニウム プロファイルを使用して接続されています。さねはぎパネルはオスとメスのインターロック接続を使用しており、より緊密なジョイントシールを提供します。これらの形式の選択は、必要な接合部の外観、シール性能、および取り付け順序によって異なります。

さまざまな業界におけるパフォーマンス要件

1. 製薬用クリーンルーム: 天井荷重と消毒耐性

製薬クリーンルームの設計規定 (GB 50457-2019) によると、パーティション システムは 100 Pa の差圧に耐える必要があり、天井システムは少なくとも 120 kg/m² の耐荷重能力が必要です。 GMP ワークショップやワクチン生産ラインでは、パネル表面は酸、アルカリ、塩水噴霧、過酸化水素蒸気 (VHP) などの滅菌剤にも耐性がある必要があります。これにより、頻繁な消毒プロトコル下でも長期的な耐久性が保証されます。

2. 病院の手術室: 抗菌性と滑らかな表面

手術室や ICU などの医療用のクリーン スペースでは、埃の蓄積や細菌の増殖を防ぐために、接合部がしっかりと密閉された高密度で滑らかなパネル表面が必要です。たとえば、一部の手術室プロジェクトでは、低微生物環境をサポートするために抗菌クリーンルーム パネルが指定されています。ケイ酸カルシウム基材とポリエステル表面コーティングを備えた無機プレコートパネルは、これらの要求の厳しい設定に対応するオプションの 1 つであり、通常は 1220×2440×6 mm シートで入手可能です。

3. 食品加工クリーンルーム: 衛生コンプライアンス

食品加工施設とセントラルキッチンは、GB 50687-2011 に基づく抗菌および防カビ要件を満たさなければなりません。これらの環境におけるクリーンルーム パネルは、頻繁な洗浄に耐え、生産エリアを衛生的に維持するのに役立つ必要があります。滑らかで非多孔質の表面により衛生管理が簡素化され、汚染のリスクが軽減されます。

4. 電子クリーンルーム: 帯電防止および取り外し可能なシステム

チップ製造およびディスプレイ パネルの施設には、GB 50472-2008 に基づく特定の静電気防止要件があります。中核的な生産エリアでは、微粒子汚染を発生させずに機器へのアクセスとプロセス調整を可能にする、シリコンフリーの取り外し可能なパーティション システムが推奨されます。

5. 実験室環境: 耐薬品性と防塵性

実験室のクリーン ゾーンには、化学試薬に耐性があり、時間が経っても安定した状態を保つ壁面が必要です。アルミニウムのプロファイルとシームレスな連動設計で接続されたパネルは、接合部の完全性を維持し、粉塵の蓄積を防ぎます。いくつかの大規模な実験室プロジェクトでは、耐薬品性が不可欠な外壁被覆にこのタイプのパネルが使用されています。

技術データの概要

以下のパラメータは、標準的な製造規格および関連するテスト規格に基づいています。テストレポートと証明書はご要望に応じて入手可能です。特定の標準バージョンとテスト構成については、実際のテスト レポートを参照してください。

製造と品質管理

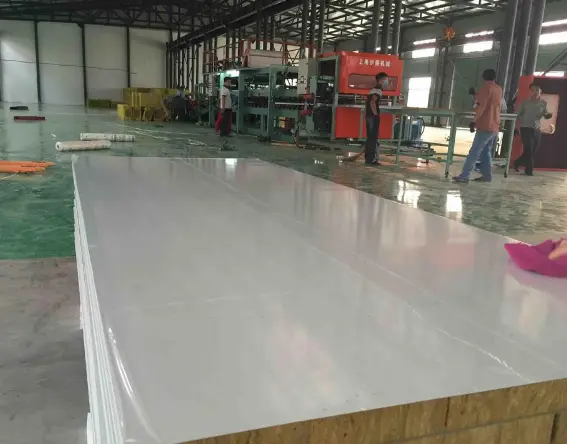

千房建材は自動化された生産ラインでクリーンルームパネルを生産しています。製造プロセスには、金属仕上げの準備、コアの切断と配置、接着剤の塗布、ホットプレス、エッジシーリング、最終トリミングが含まれます。出荷前に、バッチごとに寸法精度、表面の平坦度、接着強度、コーティングの品質を検査します。

当社の品質管理チームは、スチールコイルとコア材料の入荷検査、積層時の工程内検査、完成したパネルの最終検査を実施します。燃焼性能、熱伝導率、その他の重要なパラメータに関するテストレポートを出荷時に提供できます。

プロジェクト仕様チェックリスト

正確な見積もりを作成するために、お問い合わせの際に次の情報を提供してください。

1.パネルの用途: 壁または天井システム。

2.必要なパネルの厚さと幅。

3.表面の素材と厚さ。

4.コア材料の好み (ロックウール、ガラスマグネシウムロックウール、アルミニウムハニカムなど)。

5.耐火等級要件 (クラス A、B1、または特定の耐火期間)。

6.クリーンルームの分類または業界標準 (医薬品、電子機器、食品など)。

7.帯電防止要件 (ある場合)。

8.化学物質への曝露または消毒プロトコル (VHP、塩素ベースなど)。

9.天井荷重要件 (該当する場合)。

10.接続タイプの選択: 中央接続またはさねはぎ接続。

11.ドア、窓、または開口部の要件。

12.プロジェクトの場所と推定数量。

代表的な応用分野

1.バイオ医薬品GMPワークショップやワクチン生産ライン向けのクリーンなパーティションと天井システム。

2.病院の手術室、ICU、陰圧隔離病棟のエンクロージャ構造。

3.エレクトロニクス、半導体、チップ製造用のクリーンルーム。

4.食品加工クリーンルーム、乳製品施設、セントラルキッチン用のエンクロージャ システム。

5.研究室のクリーンゾーン、精密機器の製造、航空宇宙のクリーン環境。

購入者からのよくある質問

1. 中央接続パネルとさねはぎパネルのどちらを選択すればよいですか?

中央接続パネルは H 型アルミニウム プロファイルを使用しており、平らで連続した表面の外観を提供します。さねはぎパネルは、より緊密なシールを提供する噛み合いエッジを使用しており、接合部の完全性が重要な場合に好まれることがよくあります。決定は、シーリング要件、取り付け順序、美的好みによって異なります。

2. 見積のためにクリーンルームパネルを指定するにはどのような情報が必要ですか?

パネルの用途 (壁または天井)、厚さ、幅、表面材、芯材、防火要件、クリーンルームの分類、帯電防止または耐薬品性のニーズ、接続タイプ、プロジェクトの場所をお知らせください。詳細なチェックリストは上に記載されています。

3. パネルの厚さとコア密度は天井耐荷重にどのように影響しますか?

一般に、パネルの厚さとコア密度が高くなると、曲げ剛性と耐荷重が増加します。医薬品の天井の場合、多くの場合、少なくとも 120 kg/m2 の耐荷重が必要です。当社のエンジニアリング チームは、お客様の特定のスパンと負荷条件を満たす構成の選択をお手伝いします。

4. クリーンルームパネルにはどのようなテスト文書を提供できますか?

燃焼性能 (GB 8624)、耐火性、熱伝導率、曲げ能力、および抗菌効果 (該当する場合) に関する試験レポートを提供できます。スチールフェーシングおよびコア材料の材料証明書も入手可能です。ご注文時に必要書類をご指定ください。

5. 同じパネル構成を壁システムと天井システムの両方に使用できますか?

多くの場合、壁と天井に同じタイプのパネルを使用できますが、たわみを制御するために天井パネルの最大長は通常より短くなります (3500 mm)。天井パネルには、より高い曲げ耐力が必要な場合もあります。当社の技術チームは、単一の構成が両方のアプリケーションを満たしているかどうかを確認できます。
