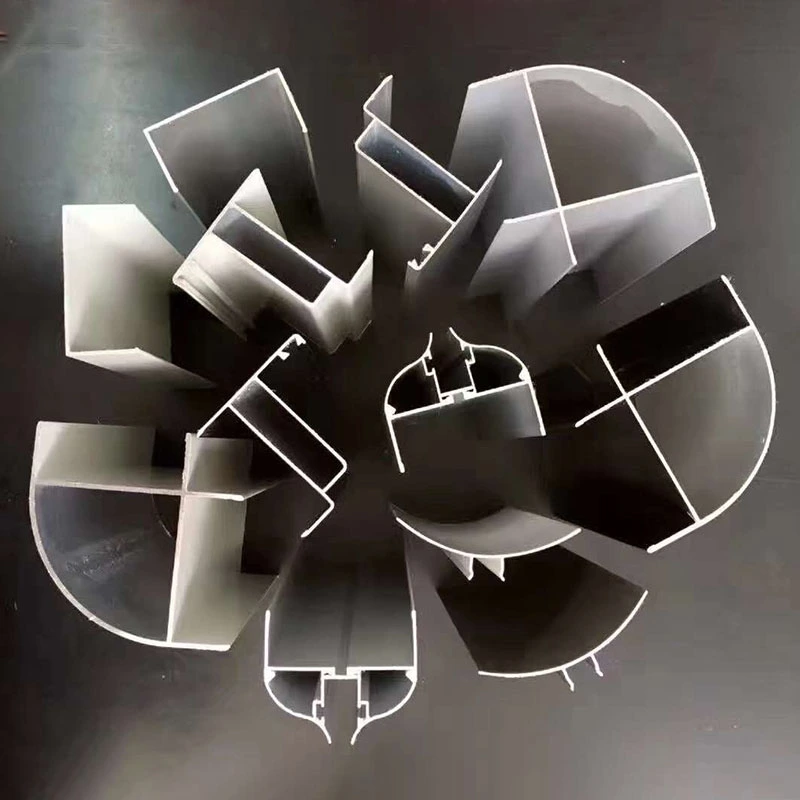

クリーンルーム用アルミニウム付属品

クリーンルーム アルミニウム アクセサリは、クリーンルーム アルミニウム プロファイルとも呼ばれ、制御された環境エンクロージャ システム用に設計された特殊なコンポーネントです。千房建材は、寸法精度、表面の清浄度、モジュールの互換性を重視して、これらのプロファイルをクリーンルーム パネルおよびアクセサリ製品群の一部として提供しています。

プロファイルは、高温押出成形を使用して 6063-T5 アルミニウム - マグネシウム - シリコン合金から製造されています。表面仕上げには、陽極酸化処理、電気泳動塗装、粉体塗装が含まれ、それぞれ耐食性と滑らかで発塵のない仕上げを目的として選択されます。標準プロファイルの長さは 1 個あたり 6 メートルで、カスタム切断や非標準仕様も利用可能です。

機能的には、この製品シリーズは、フレーム接続プロファイル (I プロファイル、H プロファイル、T プロファイル)、シーリングおよび仕上げプロファイル (U チャネル、アングル プロファイル、内部および外部アール形状)、ドアおよび窓プロファイル (ドア フレーム、ドア リーフ セクション、窓枠)、天井吊り下げプロファイル (FFU キール、T サスペンション ビーム、「ワイングラス」サスペンション ビーム) の 4 つの主要カテゴリをカバーしています。

材質と表面処理

ベース素材には強度、靱性、耐食性のバランスに優れた6063-T5アルミニウム合金を使用しています。引張強さは150～350MPaの範囲です。陽極酸化により、硬くて耐摩耗性の表面が生成され、掃除が簡単で粒子が落ちません。粉体塗装は幅広い色で耐久性のある仕上げを提供し、電気泳動塗装は複雑な形状でも均一な塗装を提供します。

All surface treatments are designed to meet cleanroom requirements for low particle generation and resistance to common disinfectants.アルミニウム合金自体は無毒、無臭で、湿気やカビの発生に強いことが、エレクトロニクス、製薬、食品業界のクリーンルームでの長期使用によって実証されています。

寸法規格と製品範囲

業界標準とサプライヤーの製品データから編集された次の表は、一般的なプロファイル カテゴリの代表的な仕様を示しています。

実際の設置におけるパフォーマンス

1. モジュールの互換性と寸法公差

クリーンルーム用アルミニウムアクセサリは、40、50、75 シリーズなどのユニバーサル仕様を備えたモジュラーコンセプトに基づいて設計されています。接続スロットの幅と穴の間隔は業界標準の寸法に従い、スロット幅の公差は通常 ±0.2 mm 以内に制御されます。これにより、異なるコンポーネント間の迅速かつしっかりとした組み立てが保証されます。工場での組み立て検証には、取り付け後にプロファイルが干渉したり位置がずれたりしないように、接続の堅さ、寸法調整、シール構造の互換性のチェックが含まれます。

2. 清掃性を考慮したアールコーナーデザイン

半導体クリーンルームや医薬品GMP作業場など、清浄度要件が厳しい環境では、壁と壁および壁と天井の接合部は半径50 mm（R50）のアルミニウム合金被覆で仕上げられています。湾曲したプロファイルにより 90 度の角度がなくなり、ほこりの蓄積が軽減され、洗浄と消毒が簡素化されます。また、スムーズな移行により気流の乱流が最小限に抑えられ、重要なゾーンでの一方向の層流気流が維持されます。コーナーコンポーネントはブラインドリベットを使用して壁パネルに固定されているため、溶接に伴う粒子汚染がなく、迅速な取り付けが可能です。

3. FFUサポートのためのグリッド天井システム

FFU (ファン フィルター ユニット) グリッド フレームワークは、クリーンルーム天井システムの主要な構造サポートです。高強度の T 字型アルミニウム合金プロファイルを使用し、標準化されたコネクタ (2 方向、3 方向、4 方向など) で組み立てられています。 6063-T5 合金はシステムを軽量でありながら強度を保ち、プロファイル断面にはユーティリティ配線用の専用チャネルが含まれています。コネクタは耐食性のために亜鉛メッキされています。標準グリッド モジュールの内部開口部は 1180×580 mm で、FFU の設置要件に適合します。

サスペンション システムには、耐荷重能力に対して 30% の安全マージンが含まれています。ハンガーの間隔は 1200 mm 以内に維持され、フレームのレベリングは 1 メートルあたり 1 mm 未満の公差に保たれます。従来の溶接フレームと比較して、この事前に組み立てられたアプローチにより、建設時間が 30% 以上短縮され、その後のメンテナンス効率が 50% 向上します。

4. 表面清浄度とシール性

陽極酸化または粉体塗装後、これらのプロファイルの表面は滑らかでバリがなく、ほこりが付着しにくくなります。事前に設計された溝により、シールストリップ、PVC キャップ、プラスチックコーナーガードなどの非金属コンポーネントの取り付けが可能になり、防塵性と気密性が向上します。アルミニウム合金素材自体は無毒、無臭、耐食性、防湿性があり、複数の業界のクリーンルーム環境で長期にわたる性能が実証されています。

機能特性

1. 信頼できる材料特性。6063-T5 アルミニウム合金は、均一な質感と 150 ～ 350 MPa の引張強度を実現します。設計耐用年数は、通常のクリーンルーム条件下で少なくとも 15 年です。

2. 正確な公差でしっかりと組み立てられます。溝幅の公差は±0.2mm以内に保たれています。モジュラー設計と標準化されたインターフェイスにより、クリーンルーム パネルやシーリング ストリップなどの補完的な材料との緊密な適合が保証されます。

3. 滑らかで発塵のない表面。陽極酸化、電気泳動、粉体塗装などの表面処理により、滑らかで非多孔質の仕上げが得られ、耐食性があり、掃除が簡単です。これは、低粒子放出というクリーンルーム要件を満たします。

4. 包括的な製品範囲。このシリーズには、チャネル プロファイル、アングル プロファイル、丸みを帯びたコーナー プロファイル、ドアと窓のフレーム、FFU グリッド システムが含まれます。ご要望に応じてカスタム寸法や特殊形状も製作可能です。

5. モジュール式アセンブリと再利用性。プロファイルはボルト接続とリベットを使用して組み立てられるため、溶接の必要がありません。これにより、レイアウト変更が必要な場合に、迅速な取り付け、分解、再利用が可能になります。

インストールと互換性に関する注意事項

壁パネル接続の場合:I ビームおよび H ビームのプロファイルは、パネル間の中間コネクタとして使用されます。取り付ける前に、プロファイル スロットの幅がパネルの端の厚さと一致していることを確認してください。隙間ができないようにファスナーを均等に締めてください。

コーナー仕上げの場合：壁と壁および壁と天井の接合部には、ダストトラップを排除するために R50 以上の半径プロファイルを使用してください。見た目をすっきりさせ、微粒子汚染を軽減するには、ネジよりもブラインド リベットの使用をお勧めします。

FFU グリッド天井の場合:ハンガーの間隔が 1200 mm を超えないようにして、フレームが 1 メートルあたり 1 mm 以内に水平になっていることを確認してください。 1180×580 mm のグリッド開口部は FFU モジュールの標準ですが、カスタム サイズにも対応できます。

ドアと窓枠の場合:クリーンルームパネルの厚さに一致するプロファイルを選択してください。シール溝が対象のガスケットまたはシーラントと互換性があることを確認してください。取り付け後、ドアや窓が引っかかることなくスムーズに動作することを確認してください。

これらのプロファイルが使用される場所

1.電子機器および半導体クリーンルーム: 壁パネルと天井、および FFU グリッド天井システムの接続と固定。

2.バイオ医薬品 GMP 施設: 内側と外側のコーナーをシールするための R50 丸みを帯びたコーナー プロファイルにより、ほこりがたまるデッド ゾーンを排除します。

3.病院の手術室と ICU 病棟: ドアと窓枠の設置、気密シールの用途。

4.食品加工クリーンルーム: クリーンルーム パネルの接続、床チャネルのシール、天井グリッドの設置。

5.研究室のクリーン ゾーン: フレームワークの組み立て、ユーティリティ ラインの統合、およびシーリング。

よくある質問

1. 製薬クリーンルームにはどのような表面処理が推奨されますか?

製薬GMP施設では、多孔質ではなく、掃除が簡単で、一般的な消毒剤に耐性があるため、陽極酸化仕上げまたは粉体塗装仕上げが一般的に使用されます。電気泳動コーティングは、均一な被覆が重要な複雑な形状のプロファイルに指定できます。

2. アールコーナープロファイルは溶接せずにどのように取り付けられますか?

丸みを帯びたコーナープロファイルは通常、ブラインドリベットを使用して固定されます。この方法により、溶接に伴う熱、ガス、粒子汚染を回避しながら、確実な接続が実現します。リベットは内側から取り付けられているため、外面は滑らかで掃除が簡単です。

3. カスタムのプロファイル長を提供できますか?

はい。標準の長さは 6 メートルですが、プロファイルは工場で指定の長さに切断できます。最小注文数量とリードタイムを考慮して、カスタム押出ダイを使用して非標準断面を製造することもできます。

4. アルミニウム プロファイルとクリーンルーム パネル間の互換性を確保するにはどうすればよいですか?

ほとんどのクリーンルーム パネル メーカーは、業界標準のプロファイル スロット幅に一致するようにパネルを設計しています。ご注文前に、パネルエッジの厚さとプロファイルスロット幅が互換性があることを確認してください。当社の技術チームは、検証用の寸法図とサンプルを提供できます。

5. FFU 天井グリッド システムの耐荷重はどれくらいですか?

FFU グリッド システムは、FFU ユニット、天井パネル、および使用負荷の重量を含む、予想される負荷を超える 30% の安全マージンを持って設計されています。ハンガーの間隔は1200mm以内に保たれ、荷重が均等に分散されます。特定の負荷計算については、FFU の重量と上限の構成をエンジニアリング チームに提供してください。
