ポリウレタンサンドイッチパネル

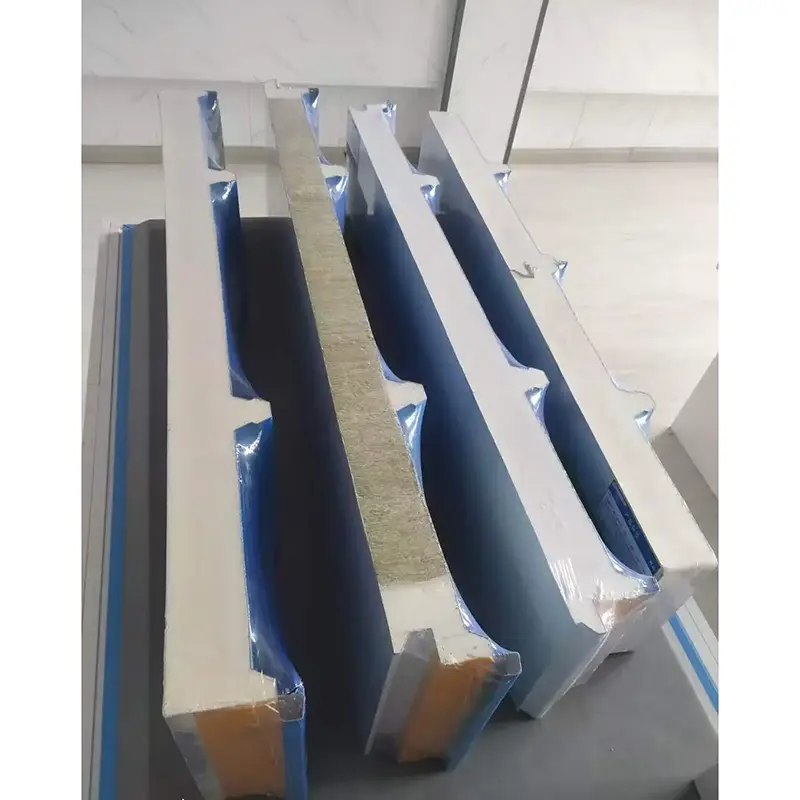

ポリウレタンサンドイッチパネルは、連続プロセスで製造される複合パネルです。このパネルは、2 つの金属表面の間に接着された硬質ポリウレタンフォームコアで構成されています。表面材には、カラーコーティング鋼、亜鉛メッキ鋼、Al-Zn コーティング鋼、またはステンレス鋼が含まれます。金属板をロール成形した後、金属板の間にポリウレタン発泡剤を注入する。高温での発泡と硬化により、コアとフェーシングの間に強力な結合が形成されます。生産は完全にコンピューター制御された連続ラインで行われ、均一なコア密度と一貫した接着力を維持するのに役立ちます。

カラーコーティングされたスチール表面の厚さは通常 0.4 mm ～ 0.8 mm です。利用可能な表面コーティングには、ポリエステル (PE) および PVDF フルオロカーボンが含まれます。硬質ポリウレタン コアの密度は 30 kg/m3 ～ 80 kg/m3 で、独立気泡含有率は 95% ～ 97% を超えています。コアには多数の独立した密閉セルが含まれており、空気の移動を制限し、対流による熱伝達を低減します。コアの熱伝導率は 0.017 W/(m・K) ～ 0.024 W/(m・K) の範囲です。同じ省エネ要件の下で、厚さ 20 mm のポリウレタン サンドイッチ パネルは、厚さ 50 mm のポリスチレン パネルと同等の断熱性を提供します。

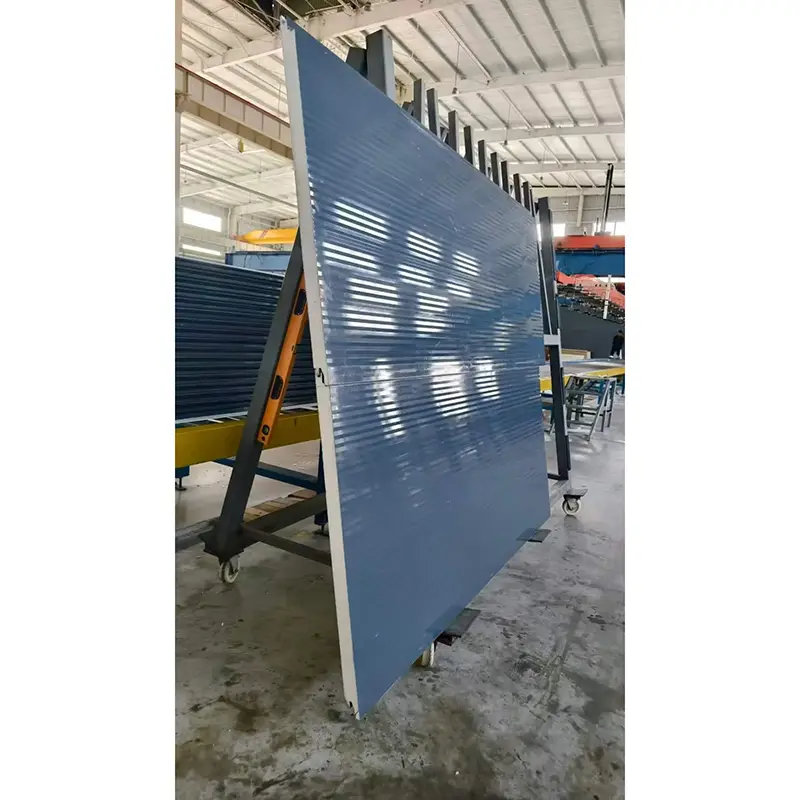

標準の有効パネル幅は1,000mmです。一般的な厚さは 50 mm、75 mm、100 mm、150 mm、200 mm で、カスタマイズも可能です。パネルのプロファイルにはフラット、マイクロリブ、ウォーターウェーブ、三角形のパターンが含まれており、建築家はさまざまなファサード設計要件に適合させることができます。

技術仕様

パフォーマンスデータと検証

1. 断熱性能

ポリウレタンサンドイッチパネルは、他の多くの断熱材と比較して熱伝導率が低くなります。次世代の低伝導率ポリウレタン システムは、0.017 W/(m・K) ～ 0.019 W/(m・K) の熱伝導率値を達成でき、これは従来のポリウレタン配合物よりも約 20% 優れています。特定の建築面積とパネルの厚さの場合、低導電率パネルを使用すると、年間エネルギー消費量が約 13.6% 削減される可能性があります。 Xinjiang Gangzhisheng が製造したポリウレタンサンドイッチパネルは、測定された熱伝導率が 0.024 W/(m・K) という低さでした。これらのパネルは、コルラ国新発電所や新疆天山アルミニウムなど、100以上のプロジェクトで使用されています。

2. 難燃性

これらのポリウレタンサンドイッチパネルの燃焼性能は、酸素指数 30% 以上のクラス B1 難燃基準を満たしています。ポリウレタンは熱硬化性の材料です。火にさらされた場合、表面は炭化層を形成し、溶けたり燃焼液滴を生成したりしないため、炎の広がりを遅らせることができます。山西省新匯食品冷蔵プロジェクトは、面積約 30,000 平方メートルで、BASF Elastopir® SBI B1 コア材料を使用したポリウレタンサンドイッチパネルを使用しています。この材料は高い難燃性を備えており、大規模冷蔵施設の防火要件を満たしています。

3. 接着強度と曲げ性能

表皮シートとポリウレタンコアとの接着強度は０．０９ＭＰａ以上である。曲げ耐荷重はたわみ L₀/200 で少なくとも 0.5 kN/m² です。連続生産プロセスにより確実な結合が確保され、長期使用時の層間剥離や膨れのリスクが軽減されます。

4. 耐水性と寸法安定性

硬質ポリウレタンフォームの独立気泡含有率は 95% を超え、セルフスキニング領域では 100% に達することがあります。これにより吸水率が非常に低くなり、雨水や結露がパネルに浸透するのを防ぎます。この材料は、±30℃の温度変動下でも寸法変化が 1% 未満の寸法安定性を示し、熱膨張や収縮による亀裂のリスクを軽減します。動作温度が-170°C ～ +100°C の環境に適しています。

5. コールドチェーンプロジェクトの検証

2025 年、山西新恵食品プロジェクトは中国で初めて冷蔵施設で低熱伝導率ポリウレタンサンドイッチパネルを使用しました。このプロジェクトは、BASF とマスター コールド チェーンのコラボレーションによるものです。これには、22.7 メートルの全自動高層倉庫、爆風冷凍室および標準冷凍室、加工作業場など、50 を超える個別のスペースが含まれています。片面ステンレス鋼、両面ステンレス鋼、両面カラーコーティングされたスチールなどの表面オプションを備えた、約 30,000 平方メートルのパネルが使用されました。このプロジェクトは、超低温のコールド チェーン環境におけるポリウレタン サンドイッチ パネルの断熱性能と防火性能を実用的に検証します。

設置および製作に関する注意事項

• 取り扱い中に金属表面がへこまないように、柔らかいスリングを備えた吊り上げ装置を使用してください。
• 目の細かい鋸または専用のパネル切断ツールを使用してパネルを切断し、切断端をきれいにして泡の破片を取り除きます。
• パネルの接合部を互換性のあるシーラントまたはガスケットでシールし、気密性と水密性を維持します。
• パネルは屋内または地面から高いカバーの下に保管し、設置前に乾燥した状態に保ってください。
• 冷蔵保管用途の場合は、熱ブリッジや湿気の侵入を防ぐために、すべての接合部と貫通部が密閉されていることを確認してください。

よくある質問

ポリウレタンサンドイッチパネルの PU コアと PIR コアの違いは何ですか?

PU (ポリウレタン) と PIR (ポリイソシアヌレート) はどちらも硬質フォームコアです。 PIR は化学構造が変更されており、標準の PU と比較して耐火性能が向上し、耐熱性が高くなります。より厳しい防火要件を持つアプリケーションには、多くの場合、PIR コアが推奨されます。

ポリウレタンサンドイッチパネルは高層ビルの外壁に使用できますか？

B1 耐火等級のポリウレタン サンドイッチ パネルは多くの建物タイプで使用できますが、まず地域の建築基準法と消防法規を確認する必要があります。高層ビルや特定の防火要件があるエリアについては、プロジェクト固有の評価が必要です。

冷蔵倉庫プロジェクトに適切なパネルの厚さを選択するにはどうすればよいですか?

パネルの厚さは、必要な内部温度、周囲条件、エネルギー効率の目標によって異なります。特定のプロジェクトに対して熱計算を実行する必要があります。冷蔵倉庫の一般的な厚さは 100 mm ～ 200 mm です。

ポリウレタンサンドイッチパネルにはどのようなメンテナンスが必要ですか?

表面の損傷、ジョイントシーラントの欠陥、またはファスナーの腐食を確認するために、定期的に目視検査することをお勧めします。コーティングされたスチール表面の小さな傷は、腐食を防ぐために互換性のある塗料で補修する必要があります。水が溜まらないように排水路を空けておいてください。

品質保証と検査

入荷した原材料は、金属表面の厚さ、コーティングの種類、ポリウレタン原材料の品質などをバッチごとに検査されます。生産中、コア密度、パネルの厚さ、接着強度が監視されます。完成したパネルは出荷前に寸法精度、表面品質、梱包状態を検査されます。 GB/T 23932-2009 に準拠した工場検査レポートが利用可能で、プロジェクトのリクエストに応じてサードパーティタイプのテストレポートも提供できます。

環境と持続可能性への配慮

一部のポリウレタンサンドイッチパネルには、バイオマスバランスの取れた原材料が使用されています。たとえば、BASF とマスターは、ISCC PLUS 認証を受けたバイオマス バランス (BMB) ポリウレタン サンドイッチ パネルで協力しています。このアプローチは、同じ製品性能を維持しながら、パネル製造プロセスの二酸化炭素排出量を削減するのに役立ちます。パネルは、外装材とコア材の組み合わせに応じて、耐用年数の終わりに分解してリサイクルできるように設計することもできます。
