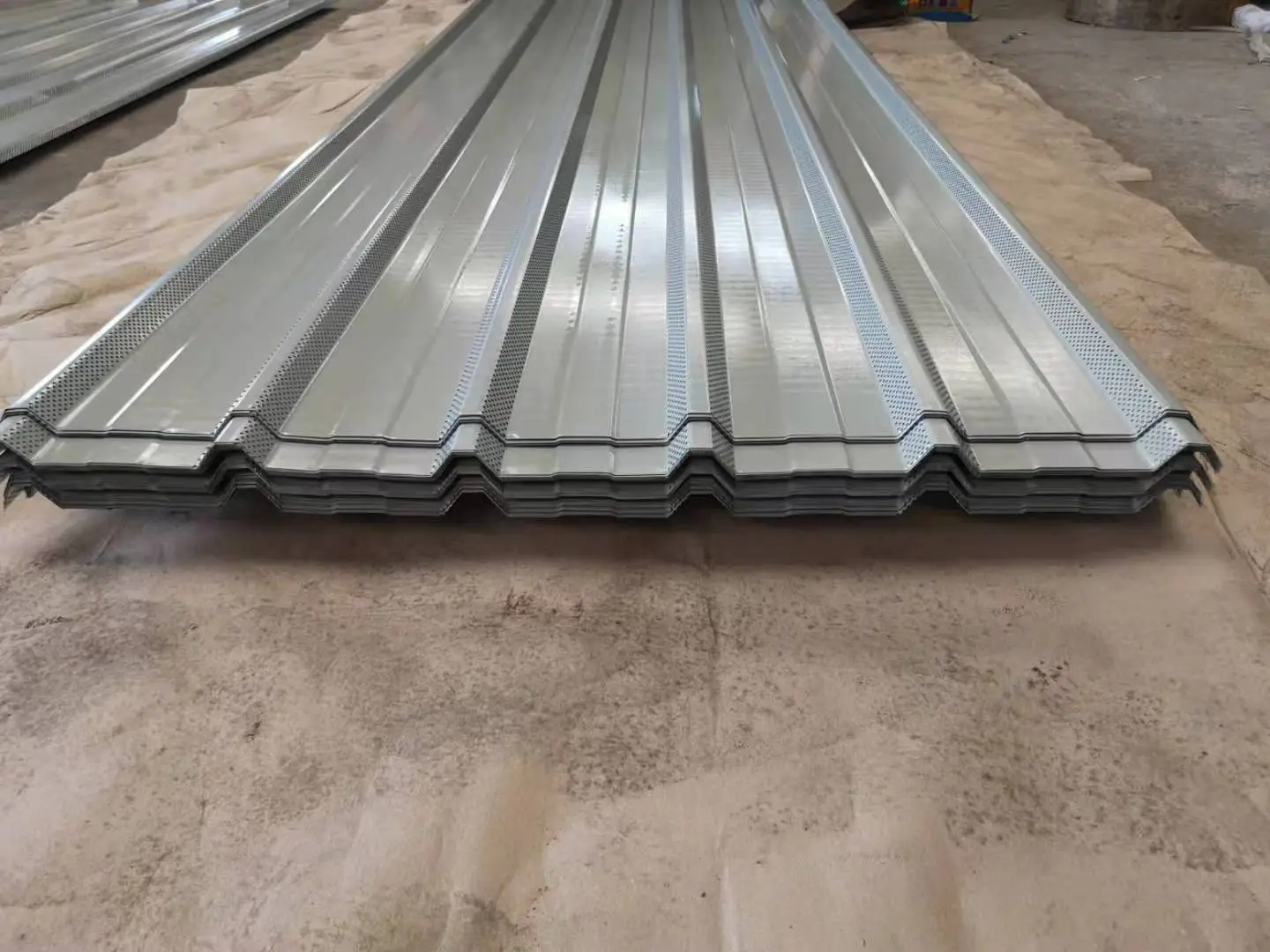

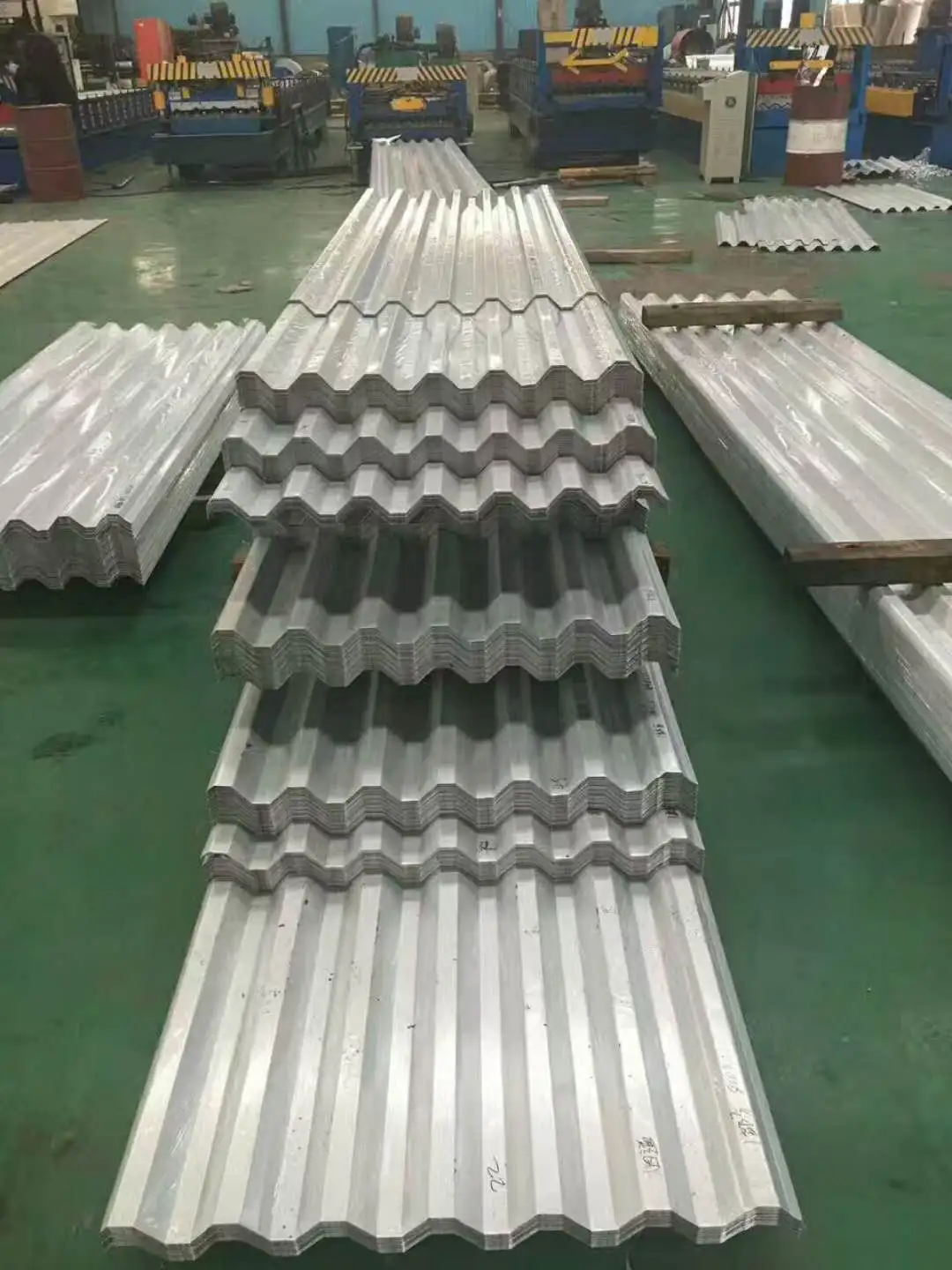

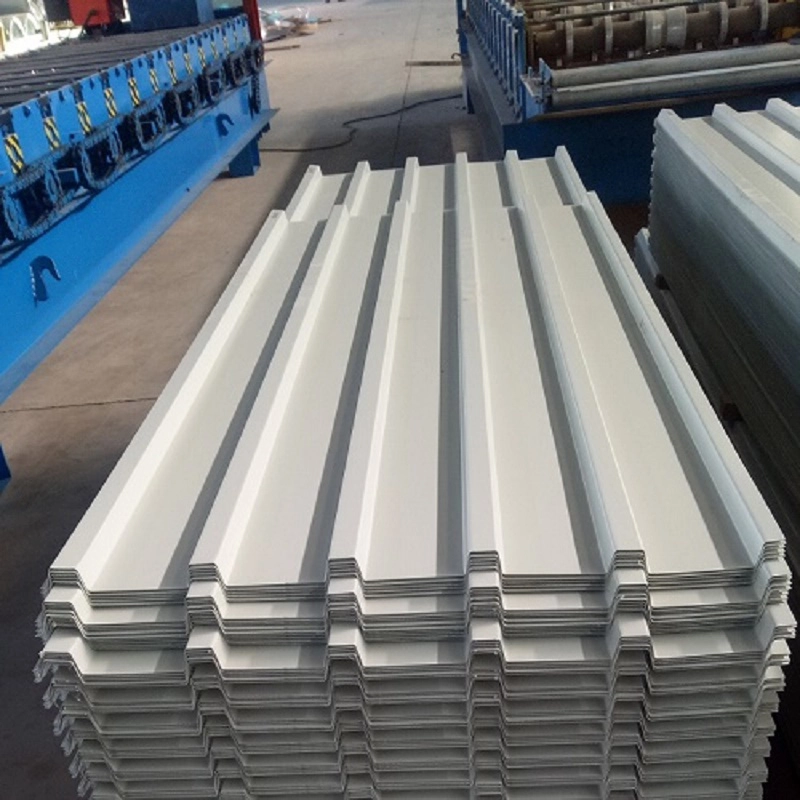

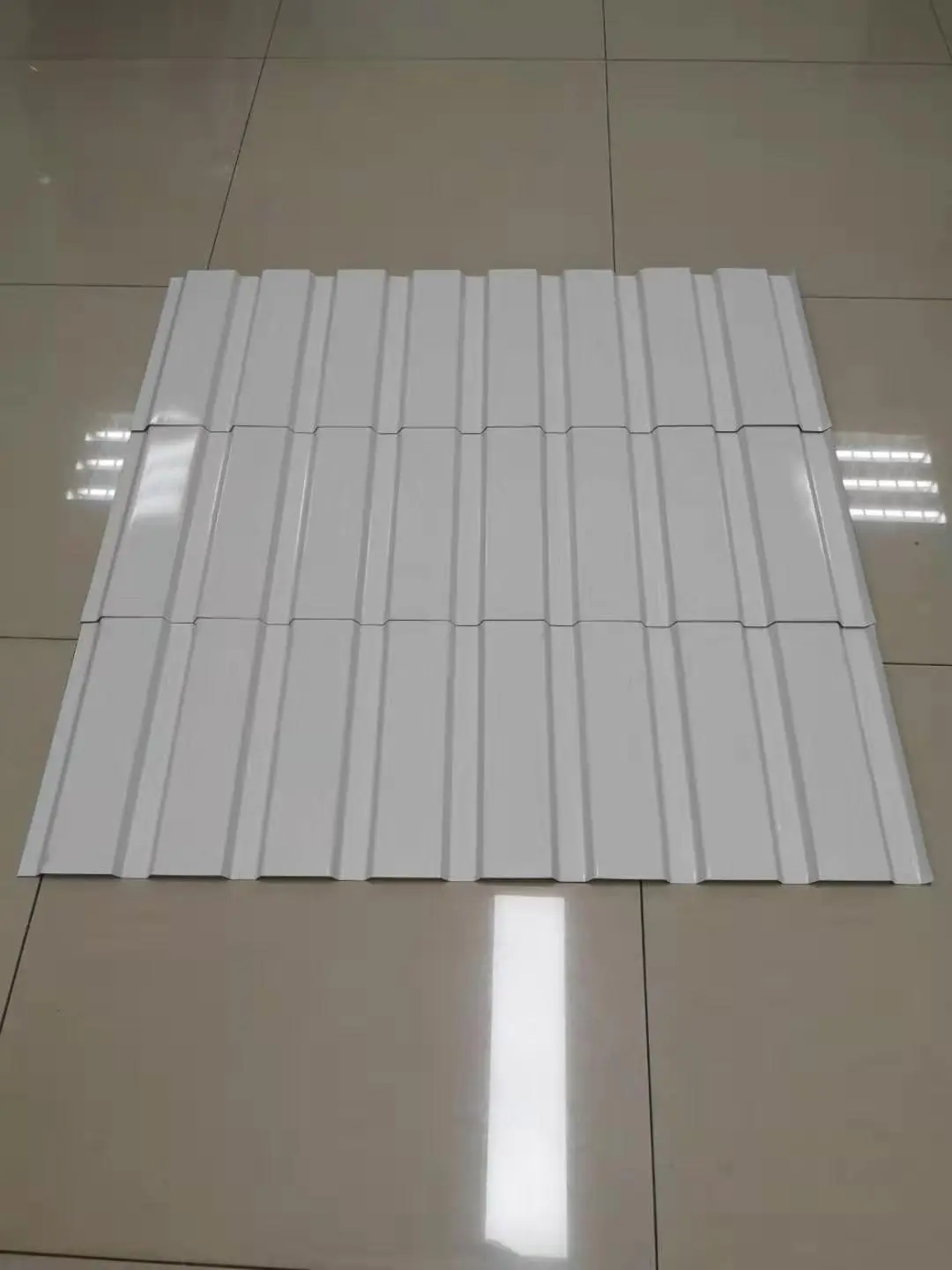

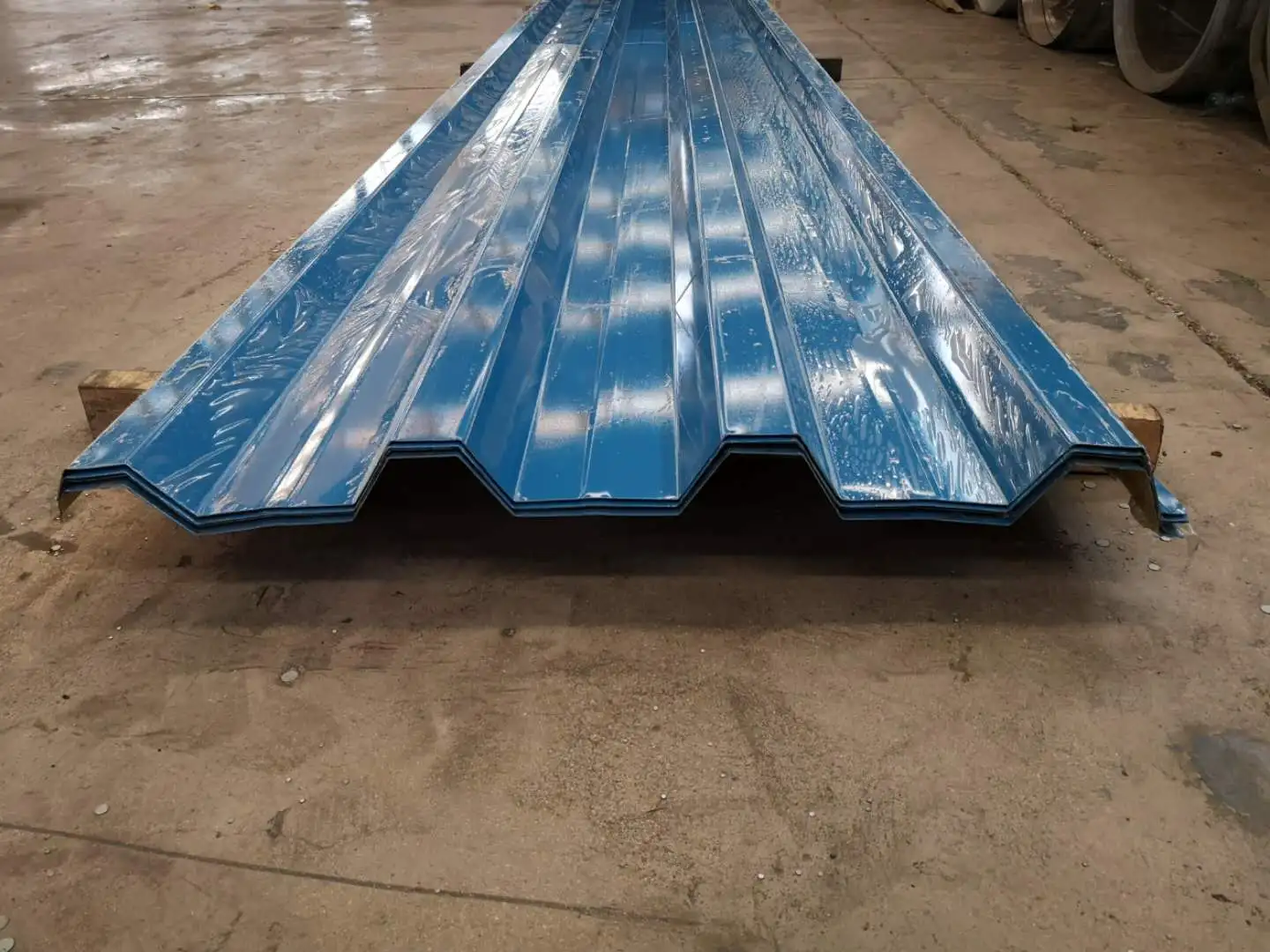

カラーコート形鋼板

カラーコーティングされたプロファイル鋼板は、カラーコーティングされた鋼コイルを波形プロファイルに冷間圧延成形することによって製造されます。これらは、工業用建物、倉庫、および大スパンの鉄骨構造物の屋根、壁の外装、および内装または外装の装飾として機能します。各シートは、機械的強度を提供するスチール基板、腐食バリアとして機能する金属コーティング、および耐候性と外観を提供する有機コーティングで構成されています。 SENBO は、これらのプロファイルの複数のロール成形ラインを稼働し、プロファイルの形状、コーティングの厚さ、母材のグレードを社内でチェックします。

基材とコーティング

原材料は冷間圧延または熱間圧延された鋼ストリップで、通常は幅 1000 mm シリーズで供給されます。降伏強度グレードには、250 MPa、280 MPa、320 MPa、350 MPa、550 MPa があります。コーティング構造は GB/T 12754 に準拠しています。一般的な構成では、表面に 2 層のトップコート、裏面に 1 層のトップコートが使用されます。要求される耐候性に応じて、ポリエステル (PE) またはフルオロカーボン (PVDF) コーティングが選択されます。特定のコーティングの種類は注文時に確認されます。

製品仕様

一般的な厚さの範囲は 0.4 mm ～ 1.6 mm です。屋根と壁の被覆材には通常、最小 0.5 mm ～ 0.6 mm が使用されますが、重要な建物の外装には 0.6 mm 以上を使用する必要があります。耐荷重床デッキには、最大 2 mm または 3 mm の厚さが必要な場合があります。波形の高さは 10 mm ～ 200 mm の範囲です。強化されていないセクションの場合、高さ対厚さの比は 200 未満に保つことが望ましいです。有効な幅はプロファイルによって異なります。広く使用されているプロファイルには、YX35-125-750 (リブ高さ 35 mm、有効幅 750 mm)、Jiaochi 760 (YX51-380-760)、Jiaochi 820 などがあります。

技術仕様

性能検証

1. 軽量かつ高強度

異形カラー鋼板の重量は 6 kg/m² ～ 10 kg/m² で、従来のコンクリートや石材の外装材よりも大幅に軽量です。降伏強度の範囲は 250 MPa ～ 550 MPa で、良好なダイヤフラム剛性と耐荷重性を実現します。 Huangshi Daye Special Steel のメイン工場では、母材の厚さ 0.8 mm の YX114-333-666 異形屋根シートが BC スパンだけで 13,200 m² の面積に設置され、大型の工業用屋根への適合性が確認されました。

2. 施工効率

工場でのプレハブ加工と現場でのロールフォーミングの両方に対応します。安徽省朝龍オプトエレクトロニクス工場プロジェクトでは、車両に搭載されたロール成形機が現場でシートを製造したため、即時設置が可能となり、輸送時の損傷を防ぐことができました。関節式ブームリフトは位置決めを支援し、設置効率を 70% 向上させ、高所での手作業を 60% 削減しました。プロジェクトは 76,000 平方メートル以上をカバーしました。中国北西部最大のスパンの管状トラス構造である蘭州市の玉港資材ヤードにある密閉型倉庫の屋根パネルには、カラープロファイル仕上げの厚さ 0.6 mm の高強度溶融亜鉛めっき鋼板が使用されています。ロングスパンの設置により、屋根の重なりの数が減少しました。

3. 耐候性と腐食防止

外側のコーティングは、セルフクリーニング特性と長期的な耐候性を提供します。コーティングシステムは腐食環境に合わせて調整できます。溶融亜鉛めっき基材の場合、特に指定がない限り、片面あたり少なくとも 90 g/m² の両面コーティング重量が標準です。アルミニウム - 亜鉛合金基材の場合、最小は片面あたり 50 g/m² です。複合屋根の底板が有孔吸音パネルとして機能する場合、孔のサイズと間隔は音響設計によって決定する必要があります。

4. 構造上の安全性と規格

GB/T 12755-2008 は、異形鋼板の材料選択、異形構成、技術要件、寸法公差、品質検査を規定しています。目に見える色の違いを避けるために、単一の屋根または壁プロジェクトのすべてのシートを同じ製造バッチから注文することをお勧めします。

製品の特徴

• 調整可能な強度とプロファイル:250 MPa ～ 550 MPa の降伏強度と 10 mm ～ 200 mm のリブ高さにより、シートはさまざまなスパンおよび荷重条件に適合します。
• 低い自重:6 kg/m 2 ～ 10 kg/m 2 のシートは、より重い被覆材と比較して構造負荷と基礎コストを削減します。
• オンサイト成形オプション:車載ロールフォーミング機は建設現場でシートを生産できるため、輸送による損傷を最小限に抑え、即時設置が可能です。
• コーティングの柔軟性:PE および PVDF システムは、環境に合わせてコーティング重量を調整することで、コストと屋外耐久性の間でさまざまなバランスを実現します。
• 広いプロファイル範囲:YX35-125-750 や Jiaochi 760 などの一般的なプロファイルは、さまざまな建築的および構造的ニーズをカバーします。

代表的な用途

• 工場や物流倉庫の屋根や壁の外装材。
• 空港ターミナル、スタジアム、展示場などの大規模な公共建築物。
• GB/T 12755-2008 に準拠した異形鋼板を必要とする鉄骨構造の建物。
• 複合床デッキ。最小厚さ 0.8 mm の溶融亜鉛めっき鋼板が推奨されます。

設置および取り扱いのガイドライン

• シートの取り付けを開始する前に、支持母屋の位置が揃っているかどうかを検査してください。
• 肋骨の歪みを防ぐために幅広のスリングで束を持ち上げます。
• ハサミやニブラーを使ってシートをカットすると、コーティングを損傷することなくきれいなエッジが得られます。
• 電気腐食を避けるために、コーティング システムに適合するワッシャー付きのファスナーを使用してください。
• エンドラップおよびサイドラップでは、指定されたオーバーラップおよびシーリングの詳細に従ってください。
• 湾曲した用途の場合は、成形前に最小曲げ半径をサプライヤーに確認してください。

よくある質問

屋根に適切なリブの高さとプロファイルを選択するにはどうすればよいですか?

リブの高さは、曲げ剛性とスパン能力に影響します。短いスパンの場合は、35 mm などの低いリブで十分な場合があります。より長いスパンまたはより高い負荷の場合は、51 mm 以上などのより深いプロファイルが必要です。プロファイルは、外観だけではなく、スパン表と設計計算に基づいて選択する必要があります。

異形カラー鋼板の屋根勾配の最小値はいくらですか?

エンドラップのない連続長シートの場合、2% ～ 5% の傾斜が一般的です。傾斜が低いと水が溜まるリスクが高まり、コーティングの寿命が短くなる可能性があります。局所的な降雨強度と排水設計も考慮する必要があります。

曲面屋根にも使用できますか？

はい、多くのプロファイルは、ロールフォーミングまたはプレスブレーキによって大きな半径まで湾曲させることができます。最小半径は、シートの厚さ、リブの形状、およびコーティングの種類によって異なります。早めのメーカーとの調整をお勧めします。

沿岸地域または工業地域に推奨されるコーティング重量はどれくらいですか?

沿岸または腐食性の工業環境では、片面あたり少なくとも 50 g/m2 の Al-Zn コーティングされた基材が好ましく、PVDF トップコートが指定されることがよくあります。非常に攻撃的な条件では、コーティングの重量を増やすか、追加の保護措置が必要になる場合があります。

品質管理と文書化

サプライヤーは、ベーススチールとコーティングの厚さの記録に関するミルテスト証明書を提供する必要があります。製造時および出荷前にプロファイル寸法と表面状態をチェックします。特定の風力上昇や構造性能を必要とするプロジェクトの場合は、ご要望に応じてテストレポートや計算を提供できます。

選択に関する考慮事項

• シートの厚さとプロファイルを選択する前に、設計の風荷重とスパンの要件を確認してください。
• プロジェクトの環境への曝露と予想耐用年数に基づいてコーティング システムを選択してください。
• 色の一貫性を確保するために、単一の立面図または屋根面のすべてのシートを同じ生産バッチから注文してください。
• 輸送や長いシートの長さが懸念される場合は、現場でのロール成形の使用についてご相談ください。
