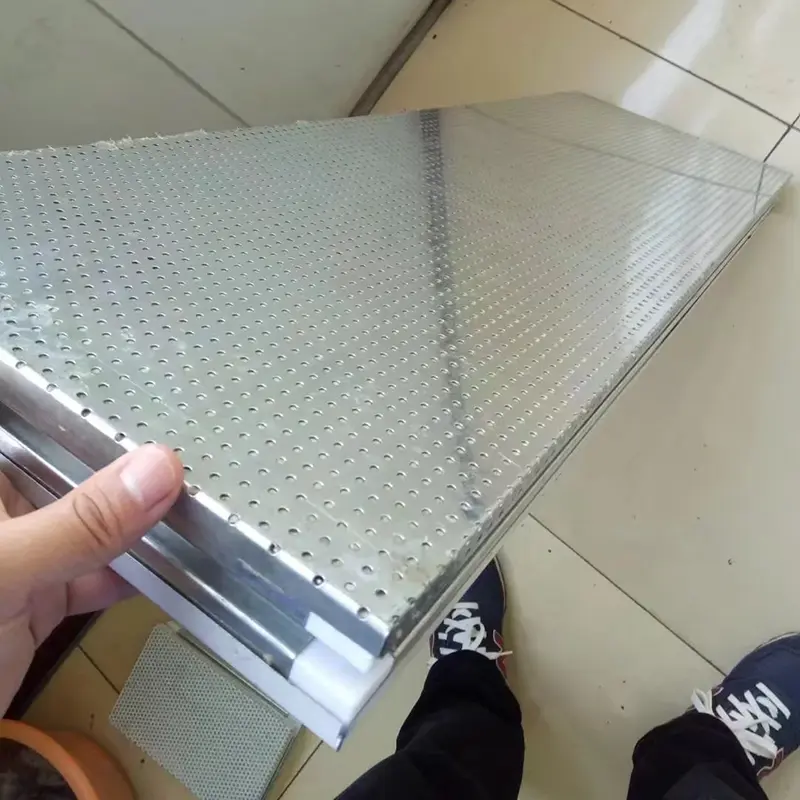

手作りの吸音クリーンルームパネル

手作りの吸音クリーンルーム パネルには 2 つの目的があります。標準的なクリーンルーム パネルのクリーンなエンクロージャ機能を維持しながら、穴あき表面と吸音コアによる音響制御も提供します。千房建材は、制御された環境と騒音低減の両方を必要とするプロジェクトにこれらのパネルを供給しています。

パネル構造と材料のオプション

手作りの吸音クリーンルームパネルは複合サンドイッチ構造を使用しています。外層は、カラーコーティングされたスチール、亜鉛メッキスチール、またはステンレススチールで作られた多孔質の金属パネルです。精密穿孔装置で加工されており、音響設計要件に合わせて穴の直径と間隔をカスタマイズできます。

中間層は吸音コアで、通常はロックウールまたはグラスウールです。表面を難燃性不織布または耐火性グラスファイバークロスで覆い、繊維抜けを防ぎます。背面層は固体の密封された金属シートです。エッジは冷間引抜アルミニウム合金プロファイルでシールされ、完成したパネルに接着されます。

穿孔パターンには、音響要件に応じて、スロット付き穿孔または全面穿孔が含まれます。一般的な仕様では、穴の直径が 3 mm、穴の間隔が 6 mm です。標準パネル幅は 980 mm ～ 1,180 mm ですが、標準以外のサイズにもカスタマイズ可能です。芯材の厚さは50mmから200mmまでオプションがあり、鋼板の厚さは0.4mmから1.5mmまで調整可能です。

外装オプションには、カラーコーティングされたスチール (ポリエステル、PVDF、SMP、または HDP などのコーティングを施したもの)、亜鉛メッキスチール、およびステンレススチールが含まれます。建築および装飾の要件を満たすために、RAL 標準に従って色をカスタマイズできます。

テストされた性能特性

1.音響性能：遮音性35dB

これらのパネルの音響性能は、有孔表面と吸音コアの複合構造によって決まります。音波は穴を通って多孔質繊維コアに入り、そこで繊維間の摩擦と粘性効果が音エネルギーを熱に変換し、吸音と騒音低減を実現します。

テストでは、1.0 mm のスチール表面と 120 kg/m3 のロックウール密度を備えた厚さ 100 mm のパネルが 35 dB の遮音値を達成することが示されています。音響性能は、GB/T 20247「音響: 残響室における吸音の測定」に従ってテストされます。ノイズ低減係数 (NRC) は、250 Hz、500 Hz、1000 Hz、および 2000 Hz オクターブ バンドでの吸音係数の算術平均として計算されます。 0.5 以上の NRC は、適格な吸音材であることを示します。

2. 防火性能：A種不燃

ロックウールコアは、クラスA不燃物に分類される無機繊維材料です。コア密度がロックウールの場合は 120 kg/m3 以上、グラスウールの場合は 64 kg/m3 以上であるため、この材料は火にさらされても燃えたり、溶けたり、垂れたりせず、有毒な煙も発生しません。これは、建築物の防火設計に関する規定のクリーンルームおよび公共建築物の外壁材料に対する必須の防火要件を満たしています。

3. 断熱性: 熱伝導率 ≤0.043 W/(m・K)

熱伝導率が 0.043 W/(m・K) 以下のロックウールコアは、吸音と同時に断熱効果もあります。これにより、屋内と屋外の環境間の熱伝達が軽減され、エネルギー消費が削減されます。

4. 清浄度: 繊維の脱落がない緻密な表面

パネルの表面は滑らかで平らで、継ぎ目はしっかりしていて、ほこりや微生物が付着しません。吸音コアの表面は難燃性不織布または耐火性グラスファイバークロスで覆われています。これにより、ロックウールまたはグラスウール繊維の脱落が効果的に防止され、クリーンルーム環境の衛生基準が維持されます。

5. 構造剛性：手作りの利点

周囲のフレームには冷間引抜アルミニウム合金プロファイルが使用されており、これらの手作りパネルは機械製パネルと比較して全体的な剛性と曲げ耐荷重能力に優れています。さねはぎ接合部にはポリウレタンフォームが充填されており、構造の完全性を高めながら接合部の変形や水漏れを防ぎます。

技術仕様

以下のパラメータは、標準的な製造および関連するテストに基づいています。カスタマイズも可能です。

主な機能と実際的な利点

1. 検証済みの音響性能。穴あき表面と多孔質コアの複合構造により、吸音性と騒音低減効果が得られます。 100 mm パネルは、GB/T 20247 に従ってテストされ、35 dB の遮音性を実現します。

2. クラス A の防火安全性。ロックウールコアは不燃性で、火にさらされても有毒なフュームを発生せず、クリーンルームや公共の建物の防火要件を満たしています。

3. 構造の信頼性を高める手作りのエッジシーリング。冷間引抜アルミニウム合金の外周フレームとポリウレタン充填のさねはぎ接合により、変形や水の浸入を防ぎ、機械製のパネルと比較して優れた剛性を実現します。

4. 繊維を封じ込めて清潔に保ちます。難燃性の不織布または耐火性のグラスファイバークロスの表面は繊維の脱落を防ぎ、吸音性と衛生要件のバランスを保ちます。

5. 素材と色のカスタマイズ。オプションには、カラーコーティングされたスチール、亜鉛メッキスチール、ステンレススチール、PE、PVDF、SMP、または HDP コーティングと RAL 標準カラーが含まれます。

設計と設置に関する考慮事項

音響設計の場合:穿孔率とコア密度は、騒音低減係数に直接影響します。音響コンサルタントと協力して、ターゲットの周波数範囲に適切な穿孔パターンとコア素材を選択します。

クリーンルーム用途の場合:表面材およびジョイントシールが必要な清浄度クラスを満たしていることを確認してください。頻繁に洗浄する場所や化学物質にさらされる場所には、ステンレス鋼の表面材をお勧めします。

耐火アセンブリの場合:パネルの厚さとコア密度が必要な耐火定格を満たしていることを確認してください。クラス A の評価はロックウールコアに適用されます。全体的なアセンブリのパフォーマンスは、取り付けの詳細によって異なります。

インストール中:穴あき表面の損傷を避けるために、適切な吊り上げ装置を使用してください。さねはぎ接合部が適切に位置合わせされ、ポリウレタン フォームが充填されていることを確認します。最終洗浄まで PVC フィルムを保護します。

これらのパネルが使用される場所

1.無響室、防音室、レコーディングスタジオなど、特定の音響要件を備えた空間。

2.高速道路、鉄道、地下鉄の交通騒音を軽減するための防音壁。

3.スタジアム、劇場、交通拠点などの公共建築物の環境騒音対策。

4.産業用生産設備や一般プラント環境の騒音対策。

5.クリーンルームまたは浄化施設内の特定の音響性能が必要なエリア。

よくある質問

1. これらのパネルは音響制御とクリーンルーム機能をどのように組み合わせているのでしょうか?

パネルには、音波が吸音コアに入るパンチングメタルの表面が使用されており、密閉された背面層と滑らかな表面により、クリーンルーム環境に必要な清浄度と気密性が維持されます。芯材は不織布で覆われており、クリーンスペースを汚染する繊維​​抜けを防ぎます。

2. 音響性能におけるロックウールコアとグラスウールコアの違いは何ですか?

どちらの素材も多孔質で、効果的に音を吸収します。ロックウールは通常、密度が高く (≥120 kg/m3)、優れた耐火性と低周波での遮音性を備えています。グラスウールは軽量で、重量が懸念される場合に使用できますが、通常は密度がわずかに低くなります (≧64 kg/m3)。選択は、特定の音響および防火要件によって異なります。

3. 特定の周波数に合わせて穿孔パターンをカスタマイズできますか?

はい。穴の直径、間隔、穿孔パターン (スロット付きまたは全面) を調整して、特定の周波数範囲をターゲットにすることができます。一般に、開口部を小さくし、間隔を狭くすると高周波の吸収が向上しますが、低周波の場合にはより大きな開口部が必要になる場合があります。音響コンサルタントが最適な構成の決定をお手伝いします。

4. これらのパネルは屋外の防音壁に適していますか?

はい、ただし屋外用途の場合は、屋外耐久性を備えた表面材とコーティングを選択する必要があります。 PVDF コーティングを施したカラーコーティングされたスチールまたはステンレススチールを推奨します。パネルの端と接合部は水の浸入を防ぐために密閉する必要があり、支持構造は風荷重に耐えられるように設計する必要があります。

5. 音響性能を損なわずにパネルを洗浄するにはどうすればよいですか?

滑らかで多孔質ではない表面は、中性洗剤と柔らかい布で掃除できます。表面を傷つけたり、穴を傷つけたりする可能性がある研磨剤入りのクリーナーは使用しないでください。 PVC 保護フィルムがまだ貼られている場合は、取り付けと最終清掃後に剥がす必要があります。
