金属屋根パネル

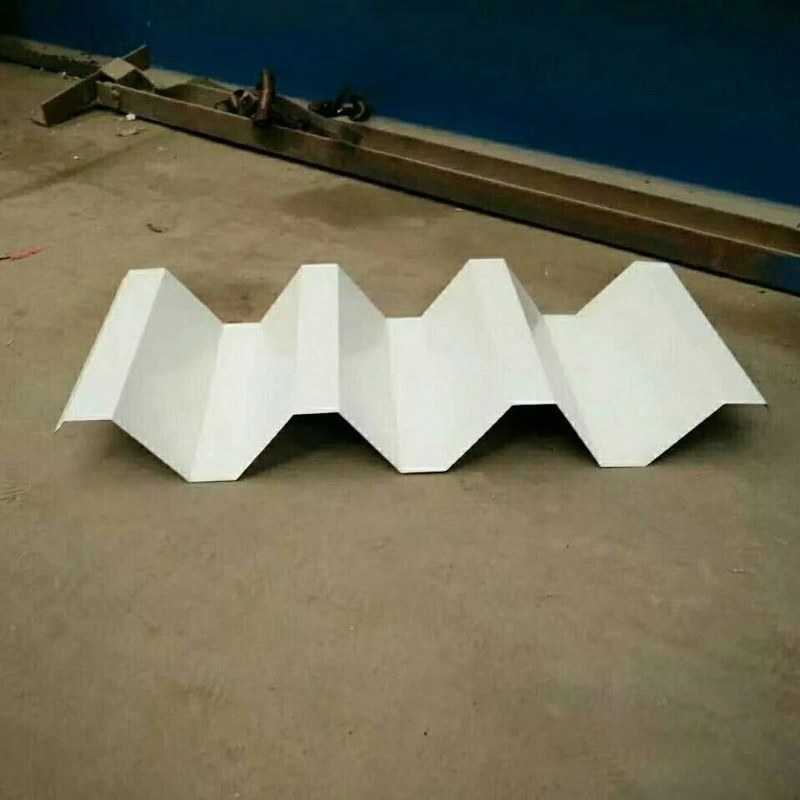

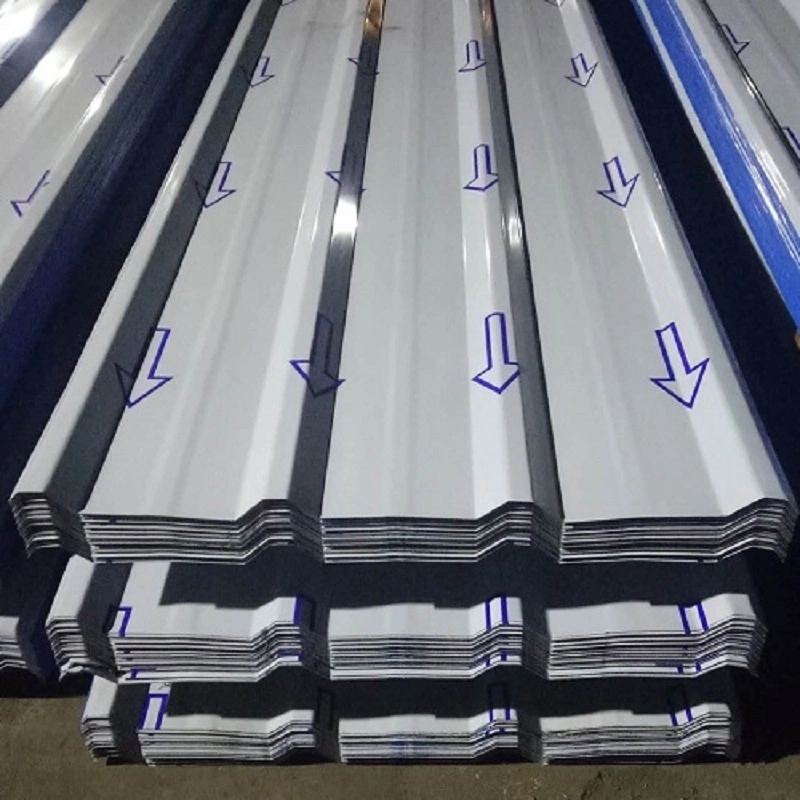

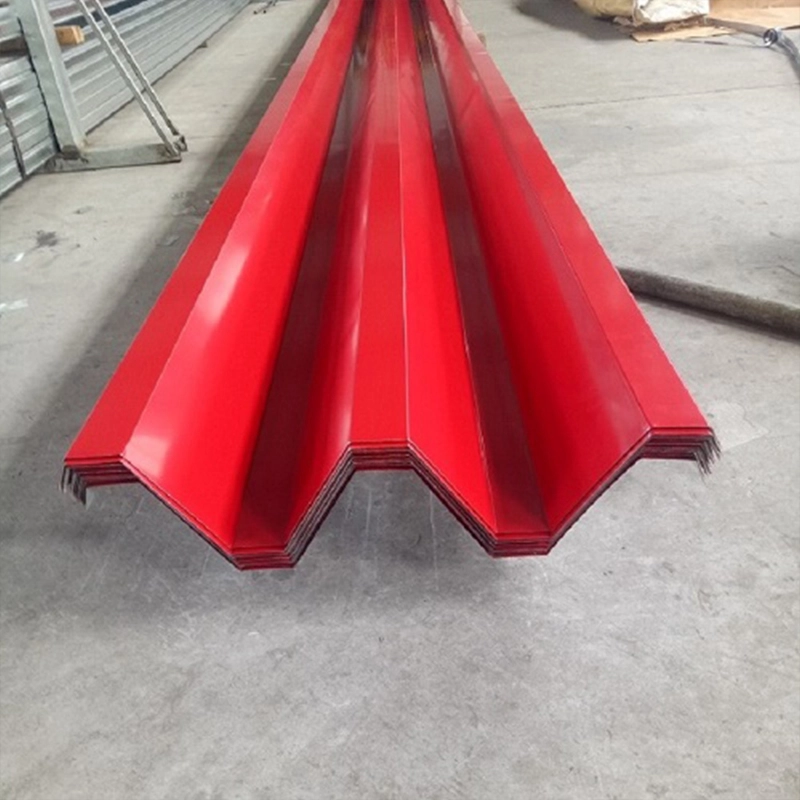

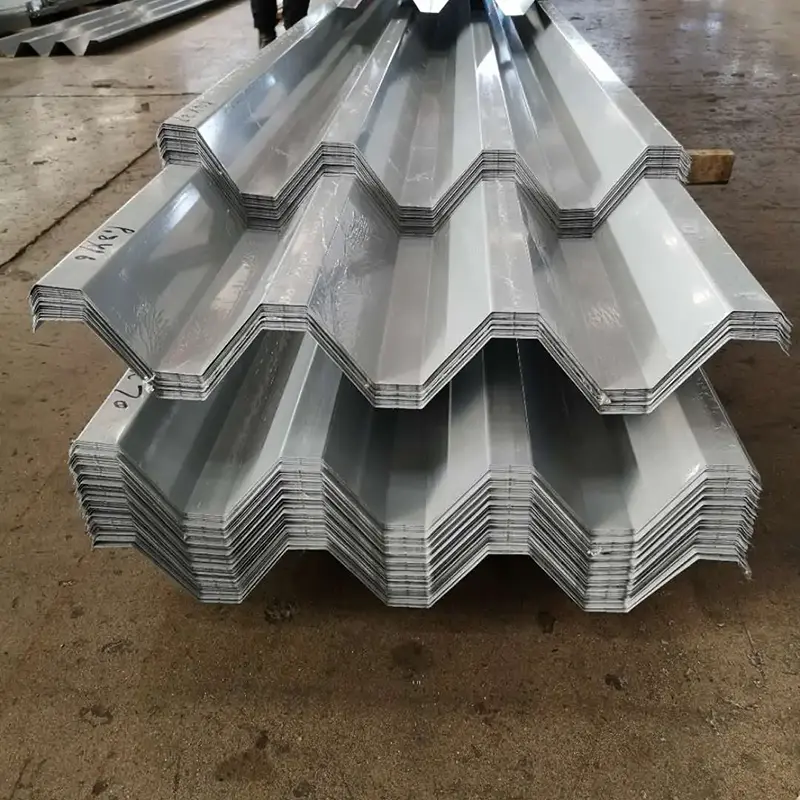

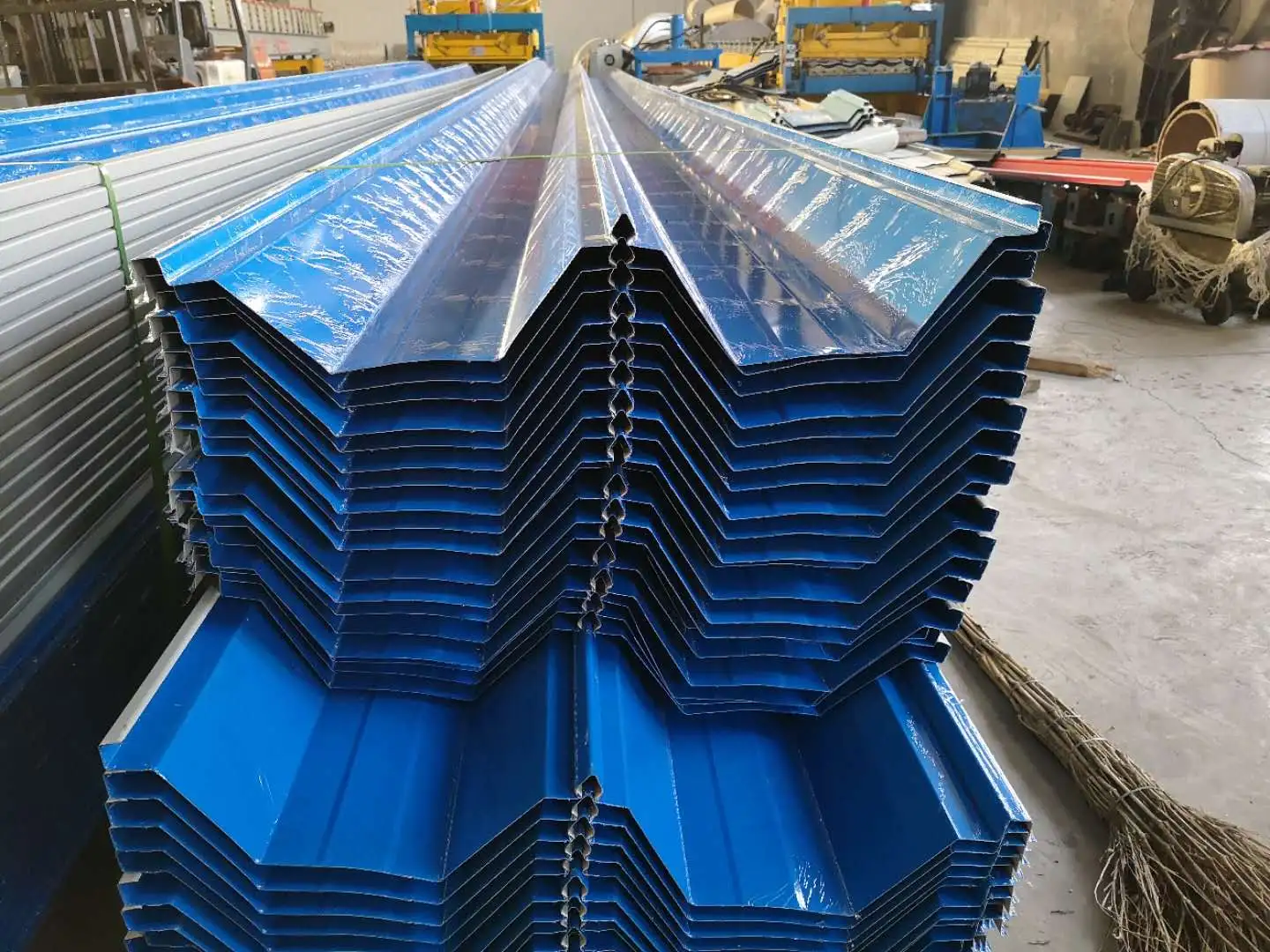

金属屋根パネルは、連続生産ラインで金属コイルを波形の断面に冷間圧延成形することによって形成された異形鋼板です。屋根材、壁材、床材などに使用されます。リブ付きまたは波形のプロファイルにより、リブ方向に沿った薄いシートの曲げ剛性が向上し、厚さ 0.5 mm ～ 1.5 mm のパネルが屋根の荷重に耐えることができます。 SENBO は、金属屋根プロファイルの専用ロール成形ラインを運営し、風揚力検証のための社内試験能力を維持しています。製造チェックでは、ベースメタルの厚さ、降伏強度、プロファイル形状、および表面コーティングの品質がカバーされます。

ベースマテリアルのオプション

• 溶融亜鉛めっき鋼板：通常、40 g/m² ～ 275 g/m² の両面亜鉛コーティングを施した DX51D+Z グレード。一般的な工業用建物に適しています。
• Al-Znめっき鋼板：コーティングには約 55% のアルミニウムと 43.5% の亜鉛が含まれています。標準的な亜鉛メッキ鋼板の 3 ～ 5 倍の耐食性を備えています。
• カラー塗装鋼板：ポリエステル (PE) またはフルオロカーボン (PVDF) コーティングで仕上げられており、耐食性と設計の柔軟性を提供します。
• アルミニウム・マグネシウム・マンガン合金板：AA3004 グレード。密度は 2.73 g/cm3、鋼の約 3 分の 1。 50年を超える耐用年数を想定して設計されています。
• ステンレス鋼板：445J2 フェライト系ステンレス鋼、通常は厚さ 0.5 mm。高い耐風性要件が求められる大規模な公共の建物に使用されます。

システム構築

金属屋根システムでは、多くの場合、多層複合設計が使用されます。広州白雲空港ターミナル 3 プロジェクトでは、屋根の構成要素は下から上に、亜鉛メッキ一次母屋、有孔 Al-Zn コーティング異形鋼ベースシート、防湿層、吸音ロックウール、亜鉛メッキ二次母屋、断熱ロックウール、溶融亜鉛メッキ鋼板、TPO 防水膜、ステンレス鋼固定クリップ、消音フォーム、ステンレス鋼屋根パネル、ステンレス鋼で構成されています。キャップ。このアセンブリは、構造サポート、断熱、防水、吸音、および雷保護を組み合わせています。

設置システム

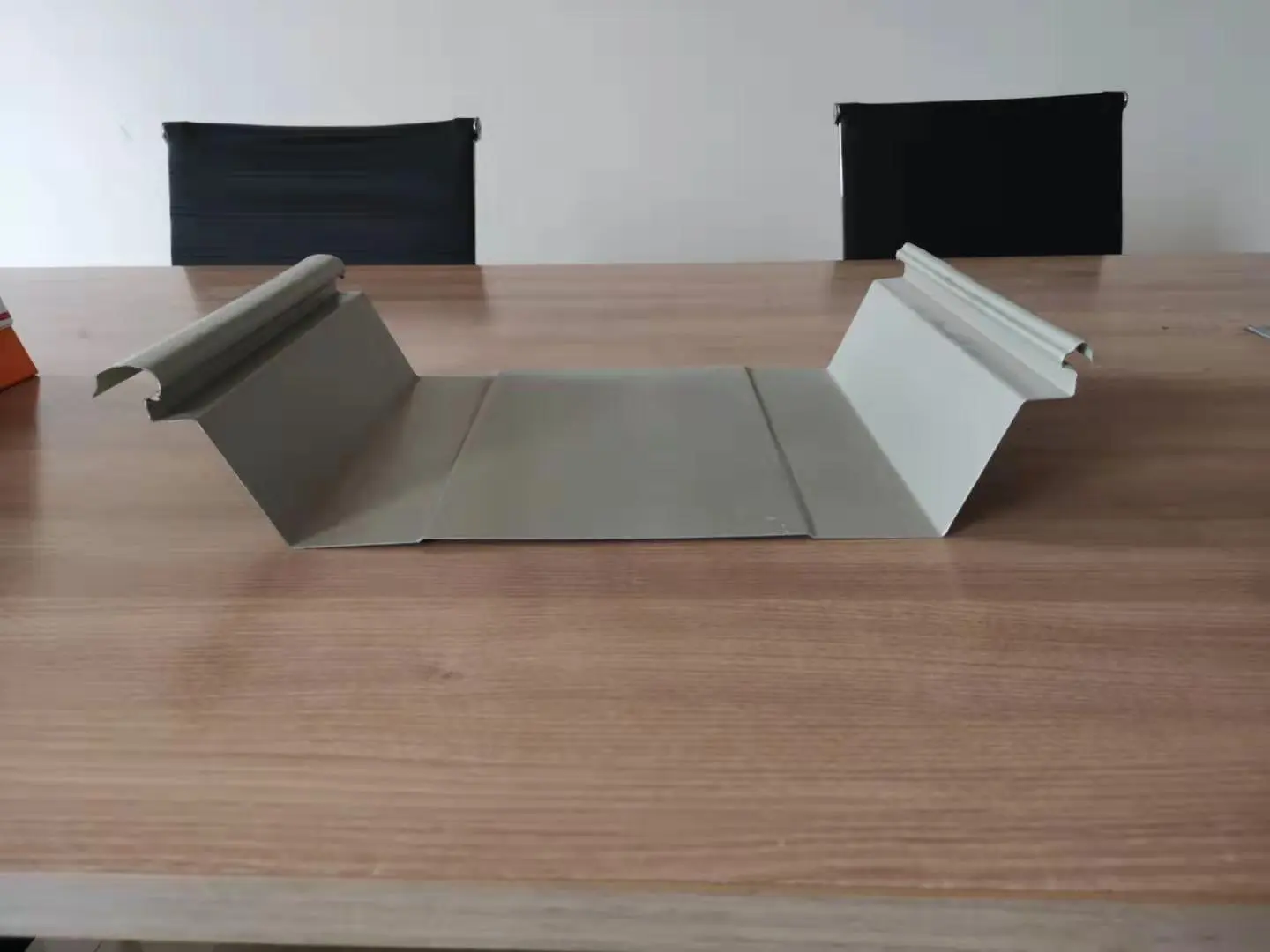

• スタンディングシームシステム:隣接するパネルの端は、専用のツールを使用して機械的に縫い付けられます。結果として得られる接合部は、シーラントに依存せずに構造的かつ防水性を備えています。 T 字型の固定クリップにより、屋根の傾斜に沿った熱の移動が可能になります。
• 連続溶接システム：ステンレスパネルは全長溶接で接合されています。継ぎ目のない溶接により、高い耐風性と耐水性を実現します。

技術仕様

プロジェクト アプリケーションからのパフォーマンス データ

1. 風力上昇能力

海岸沿いの公共建築物では、屋根の耐風性が非常に要求されます。広州白雲空港ターミナル 3 では、連続溶接ステンレス鋼屋根システムが静的風揚力試験を受け、カテゴリー 17 の台風に相当する 18.2 kPa の耐風力を記録しました。比較として、従来のアルミニウム、マグネシウム、マンガンの立ち継ぎ屋根は通常、カテゴリー 12 の条件に耐えます。風の吸い込み挙動に関する研究では、噛み合わせの縫い目とサポートブラケットの接続が最も弱い部分であり、対象を絞った補強が必要であることが示されています。大湾区文化スポーツセンタースタジアムは同様の溶接アプローチを使用しており、実験室テストで 21 kPa を達成しました。

2. 防水性と気密性

屋根の防水はシーラントの塗布によるものではなく、構造構造によるものです。スタンディングシームパネルは、全長に事前に塗布されたシーラントとロックされたシームを使用しており、表面に釘穴や漏れ箇所を残しません。ステンレス鋼を連続溶接する手法により、全長溶接により途切れのない表面が形成され、耐水性がさらに向上します。屋根の排水勾配は少なくとも 5% にすることをお勧めします。樋の形状は自然の排水路として機能し、水を素早く軒に向けます。

3. 熱の動きの管理

温度変化により金属パネルは膨張および収縮します。スタンディングシームシステムは、T 字型のスライドブラケットを介してこの動きを吸収し、パネルが屋根の傾斜に沿って自由に移動できるようにします。広州白雲空港ターミナル 3 では、溶接接続が横方向の波形プロファイルと連携して熱応力を解放します。どちらの方法でも、制限された熱移動によって生じる損傷を防ぎます。

4. 建設の生産性

大湾区文化スポーツセンターは、防水膜の下のすべての屋根層にモジュール式建設戦略を適用しました。作業員は 78,000 平方メートルの屋根を 878 個の独立したモジュールに分割し、各モジュールを地上で組み立てて溶接し、完成したユニットを所定の位置に吊り上げました。このアプローチにより、設置効率が 30% 向上し、材料の無駄が約 2% に抑えられました。

5. 幾何学的な柔軟性

屋根パネルは、単一曲率、二重曲率、および球面の建築表面に適合するように、直線、曲線、または扇形の形状で製造できます。浙江省安吉市にある未来科学技術都市「双山」の文化芸術センターでは、金属屋根が 12 枚の巨大な笹の葉の形を形成しています。 BIM モデリングと 3D スキャンを適用して、建設公差を許容範囲内に維持しました。

設置および取り扱いのガイドライン

• パネルの配置を開始する前に、母屋の位置と水平度を確認してください。
• 変形を防ぐために、エッジが保護されたリフティングストラップを備えたホイストパネル。
• スタンディングシームシステムで最終的に縫い合わせる前に、縫い目のかみ合いとクリップの位置を確認してください。
• 連続溶接を行う場合は、作業エリアを清潔で乾燥した状態に保ちます。認定された溶接手順に従ってください。
• 完成した屋根表面での工事の通行を制限し、瓦礫を速やかに除去してください。

よくある質問

強風の沿岸地域に適した屋根システムはどれですか?

連続溶接されたステンレス鋼システムは最高の耐風性を提供し、台風が発生しやすい地域でよく使用されます。風による揚力の計算に従ってシームとクリップの詳細が強化されている場合、スタンディングシームシステムは引き続き実行可能なオプションです。

長い屋根パネルは温度変化にどのように対処するのでしょうか?

スタンディングシームシステムはスライディングクリップを使用しており、斜面に沿った動きを可能にします。溶接システムには、横波形または伸縮継手が組み込まれている場合があります。適切な方法は、屋根の形状と予想される温度範囲によって異なります。

金属屋根にはどのような継続的なメンテナンスが必要ですか?

検査ルーチンでは、ファスナーの締まり具合、パネルの状態、排水経路の障害物、貫通部のシーラントの完全性をカバーする必要があります。スタンディングシームシステムは、ファスナーが露出していないため、通常、メンテナンスの必要性が少なくなります。

既存の屋根の上に金属屋根を葺くことはできますか？

構造物が追加の荷重に耐えることができ、既存の表面が適切であれば、既存の屋根の上に新しい金属屋根を設置できる場合があります。構造エンジニアは、決定を下す前に既存の状況を評価する必要があります。

品質管理と文書化

サプライヤーは、ベースメタルのミルテスト証明書、コーティング厚さの記録、およびパネルの寸法レポートを提供する必要があります。特定の風荷重基準を持つプロジェクトでは、提供されている正確なシステム構成の風揚力試験データを要求する必要があります。現場受け取り検査では、設置前に材料のグレード、パネルの長さ、表面の状態を確認する必要があります。

選択に関する考慮事項

• 屋根システムのタイプを選択する前に、建物の位置と設計風速を確認してください。
• 屋根の傾斜と排水のレイアウトを見直して、効果的な水の除去を確認します。
• 選択したパネル材料が建物の環境暴露に適合していることを確認してください。
• 屋根材の供給業者が必要なテストデータと設置サポートを提供できることを確認してください。
