ペーパーハニカムクリーンルームパネル

ペーパー ハニカム クリーンルーム パネルは、制御された環境エンクロージャ向けに設計された軽量複合パネルです。千房建材は、構造負荷の軽減と環境パフォーマンスを優先するクリーンルーム プロジェクトにこれらのパネルを供給しています。

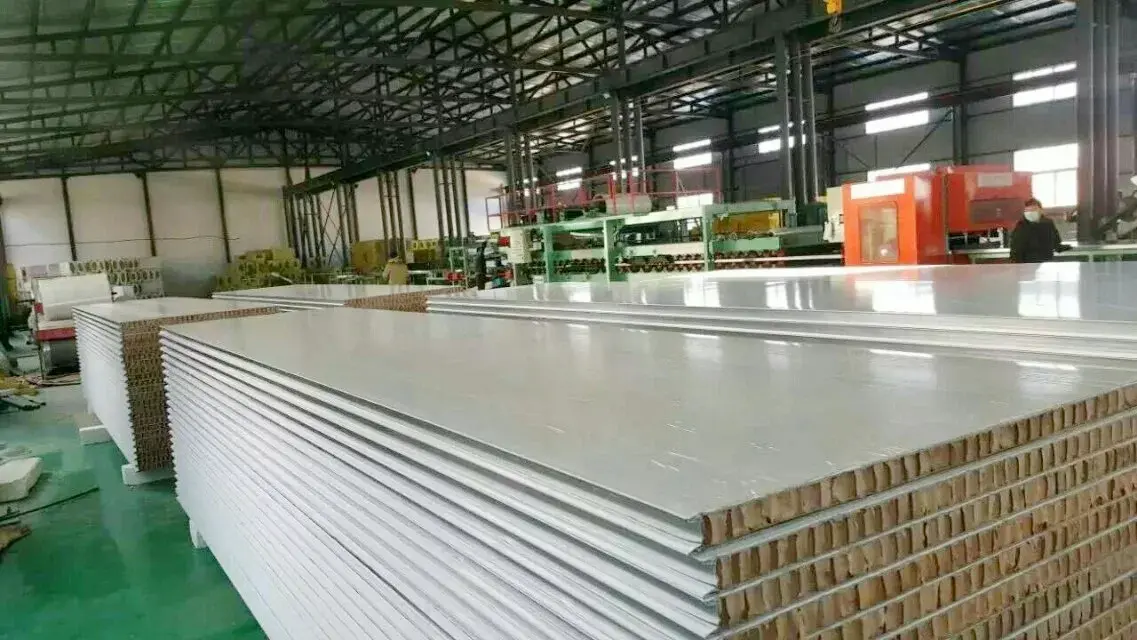

パネルは複合サンドイッチ構造を採用。表面は、厚さ 0.3 ～ 1.0 mm のカラーコーティングされたスチール、亜鉛メッキスチール、またはステンレススチールで作られており、プロジェクトの要件に合わせてカスタマイズできます。コアは難燃性のペーパーハニカムで、アセンブリが最終パネルに接着される前に、エッジが冷間引抜プロファイルでシールされます。

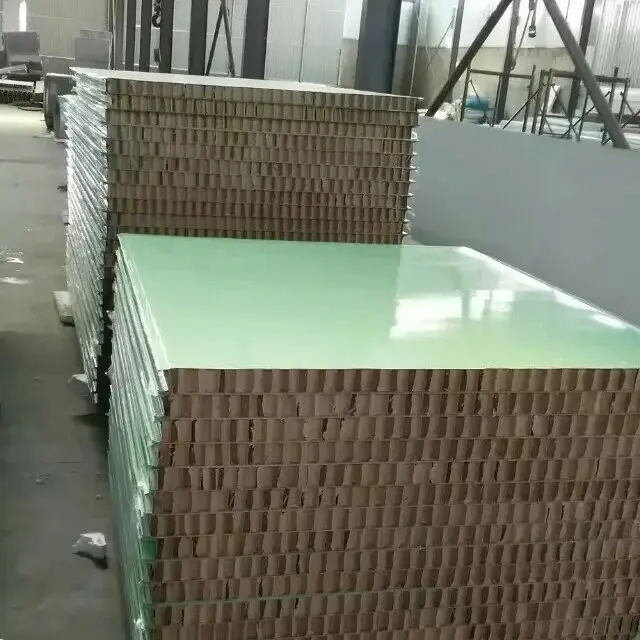

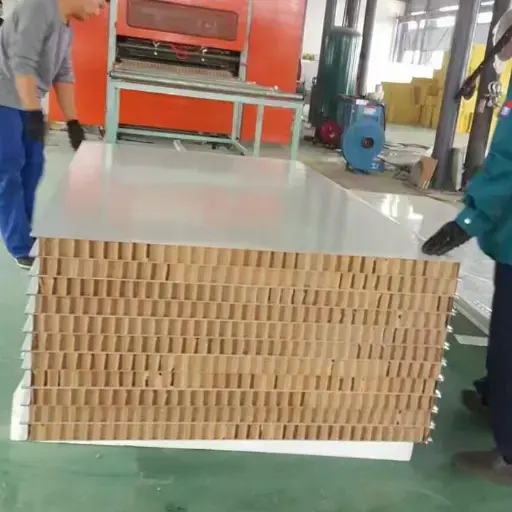

天然木材パルプを原料としたハニカムコアを波形に加工し、耐水性接着剤で接着して六角形の構造を形成しています。この設計は、パネルを軽量に保ちながら構造的なサポートを提供します。コア密度は 20 ～ 42 kg/m3 の範囲で、圧縮強度は 1.5 ～ 5.0 MPa です。

製作可能寸法と接続方法

標準のパネル厚さは 50 mm、75 mm、100 mm ですが、35 mm から 250 mm までのカスタマイズが可能です。標準幅には、950 mm、980 mm、1150 mm、1180 mm があります。壁パネルの長さは 9,000 mm に達することができますが、天井パネルの長さは 4,000 mm に制限されます。

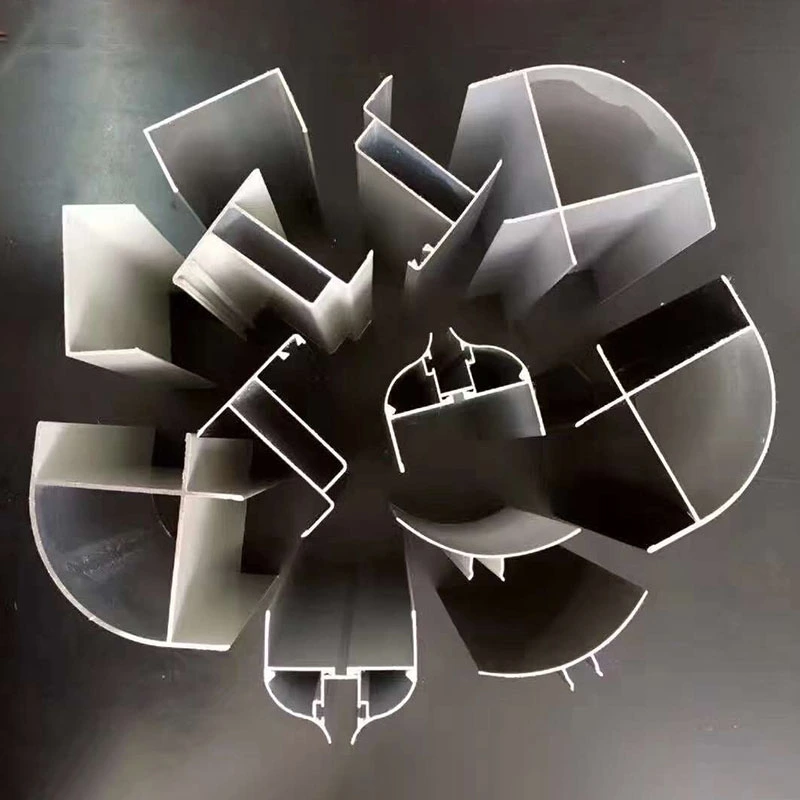

さまざまな設置シナリオに合わせて、さねはぎ式、中央アルミニウム プロファイル、オス-メス ジョイント、「3-メス-1-オス」構成など、いくつかの接続方法が用意されています。

テストされたパフォーマンスデータ

1. 耐火性: クラス B1 および ≥60 分定格

難燃性能は、GB 8624-1997 に従って耐火建築材料の品質監督および試験の国立センターによってテストされ、クラス B1 (難燃) 評価を取得しています。酸素指数は少なくとも 44.2% で、クラス B1 の標準要件を超えています。

火にさらされると溶けて滴下するポリスチレンコアとは異なり、ペーパーハニカムコアは燃えずに炭化するため、有害物質が発生しません。厚さ 100 mm のパネルは、少なくとも 60 分の耐火性評価を提供します。

2. 断熱性: 導電率 ≤0.048 W/(m・K)

多孔質のハニカム構造により、効果的な断熱効果が得られます。測定された熱伝導率が 0.048 W/(m・K) 以下であるこのパネルは、内部空間と外部空間の間の熱伝達を低減します。この性能は、同じ厚さのロックウール クリーンルーム パネルに匹敵しますが、パネルの重量はわずか 60% ～ 70% です。

3. 機械的性質：圧縮強度 1.5～5.0 MPa

六角形のハニカム構造により、優れた圧縮強度と引張特性が得られます。測定された圧縮強度は 1.5 ～ 5.0 MPa の範囲であり、同様の密度の発泡プラスチックコアを上回ります。冷間引抜エッジフレームにより、全体の剛性と曲げ耐荷重能力がさらに向上します。これらの特性は、電子工場の吊り天井や製薬工場の隔壁などの用途をサポートします。

4. 軽量構造: 構造負荷の軽減

コア密度が 20 ～ 42 kg/m3 のペーパー ハニカム パネルの重量は、同じ厚さのロックウール パネルよりも約 60% ～ 70% 軽量です。これは、主要構造への負荷を軽減し、基礎コストを削減できるため、高層クリーンルーム施設の吊り天井システムや隔壁に特に役立ちます。

5. 環境プロファイル: 再生可能およびリサイクル可能

芯材は天然木材パルプから作られており、エネルギー効率の高い製造プロセスとなっています。パネルには有毒成分が含まれておらず、使用中に有害な放出物が放出されません。耐用年数が終了したパネルは完全にリサイクル可能です。

6. クリーンルーム工学への応用

ペーパーハニカムクリーンルームパネルは、いくつかのクリーンルーム設定で使用されています。

病院の手術室:壁と天井のシステムは、緻密で滑らかな表面と緊密な接合部を備えた清潔な環境を提供し、バクテリアの増殖を防ぎます。

エレクトロニクスおよびチップ製造:軽量パネルは天井や間仕切りに使用され、軽量化により頭上の設置が簡素化されます。

医薬品GMPワークショップ:パネルは清浄度と断熱要件を満たしており、クラス B1 の耐火等級により生産の安全性がサポートされています。

食品加工工場:壁とパーティションは掃除が簡単で、湿気に強く、汚染がありません。

技術仕様

以下のパラメータは、標準的な製造および関連するテストに基づいています。カスタマイズも可能です。

主な機能と実際的な利点

1. Class B1 Fire Safety Without Toxic Smoke.コアはクラス B1 の評価を達成しており、焼けるのではなく炭化します。少なくとも 44.2% の酸素指数は、ポリスチレンコア材料と比較して明確な安全マージンを提供します。

2. 軽量でありながら適度な強度。コア密度はわずか 20 ～ 42 kg/m3 で、ロックウール パネルよりも約 60% ～ 70% 軽量です。圧縮強度1.5～5.0MPaでクリーンルームの天井や間仕切り用途に対応します。

3. 断熱および防音。熱伝導率0.048W/(m・K)以下で断熱性能があり、ハニカム構造により静音化にも貢献します。

4. 再生可能かつリサイクル可能な素材。木材パルプコアは再生可能であり、パネルは耐用年数が終了したら完全にリサイクル可能です。使用中に有害な放出はありません。

5. モジュラー設計による効率的な設置。工場でプレハブされたパネルは迅速な接続と最大 9 メートルの長さを特徴とし、現場での継ぎ目の数を減らします。

設置および取り扱い上の注意

天井用途の場合:設置前にパネルの最大長さ（天井パネルの場合は4,000mm）と支持格子の間隔を確認してください。軽量なため持ち上げが簡単になりますが、たわみを防ぐために適切なサポートが必要です。

壁のパーティションの場合:レイアウトに応じて適切な接続方法を選択してください。中央のアルミニウムプロファイルはきれいな仕上がりを実現し、さねはぎ式ジョイントにより迅速な組み立てが可能です。

湿気の多い場所の場合:コアは耐水性接着剤で処理されていますが、滞留水に長時間さらされることは避けてください。取り付け中はすべての接合部と端を適切にシールしてください。

輸送中および保管中:パネルは乾燥した場所に平らに保管し、表面を傷から保護してください。 PVC 保護フィルムは、最終洗浄までそのままにしておいてください。

これらのパネルが使用される場所

1.病院の手術室、ICU 病棟、無菌供給室。

2.電子チップ工場および半導体クリーンルーム。

3.医薬品GMPワークショップと生物学的研究所。

4.食品加工工場とセントラルキッチン。

5.断熱が必要な倉庫や冷蔵施設。

よくある質問

1. クリーンルームパネル用のペーパーハニカムとロックウールをどう比較しますか?

ペーパーハニカムは、同等の断熱性を備えながら、大幅に軽量です (20 ～ 42 kg/m3 対 100 ～ 120 kg/m3)。ロックウールはクラスA不燃、ペーパーハニカムはクラスB1難燃です。選択は多くの場合、防火要件と構造負荷の考慮事項によって決まります。

2. ペーパーハニカムコアは湿気の影響を受けますか?

コアは耐水性接着剤で接着されており、湿気からある程度の保護を提供します。ただし、パネルはクリーンルーム内での使用を目的として設計されています。滞留水や継続的な高湿度状態に長時間さらされることは避け、すべての接合部を適切に密閉する必要があります。

3. 外壁に使用できますか?

これらのパネルは主に内装用途向けに設計されています。屋外で使用する場合は、外装材とコアを特別に選択し、屋外耐候性をテストする必要があります。外装用途についてはメーカーにご相談されることをお勧めします。

4. 天井パネルはどのように支えられていますか?

天井パネルはグリッド システムでサポートされており、たわみを制御するためにパネルの長さは 4,000 mm に制限されています。具体的なサポート間隔は、パネルの厚さと予想される荷重によって異なります。グリッドの間隔と接続の詳細については、メーカーの推奨事項に従う必要があります。

5. どのような耐火性に関する文書が入手可能ですか?

国立耐火建材品質監督試験センターからの試験レポートは、ご要望に応じて入手できます。レポートには、GB 8624-1997 に基づくクラス B1 評価と少なくとも 44.2% の酸素指数が記載されています。
